Пристрій для контролю перевищення швидкості шахтної підйомної машини

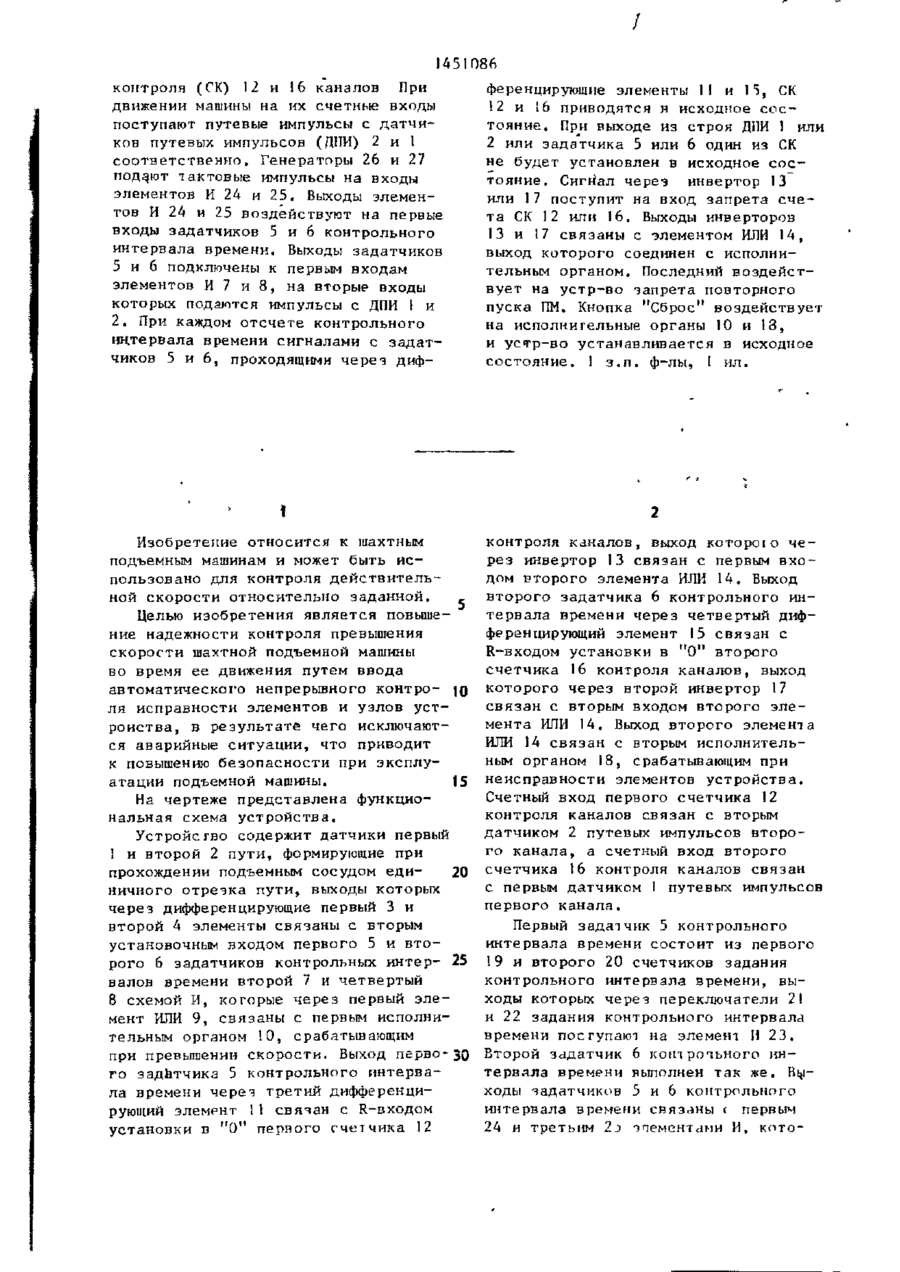

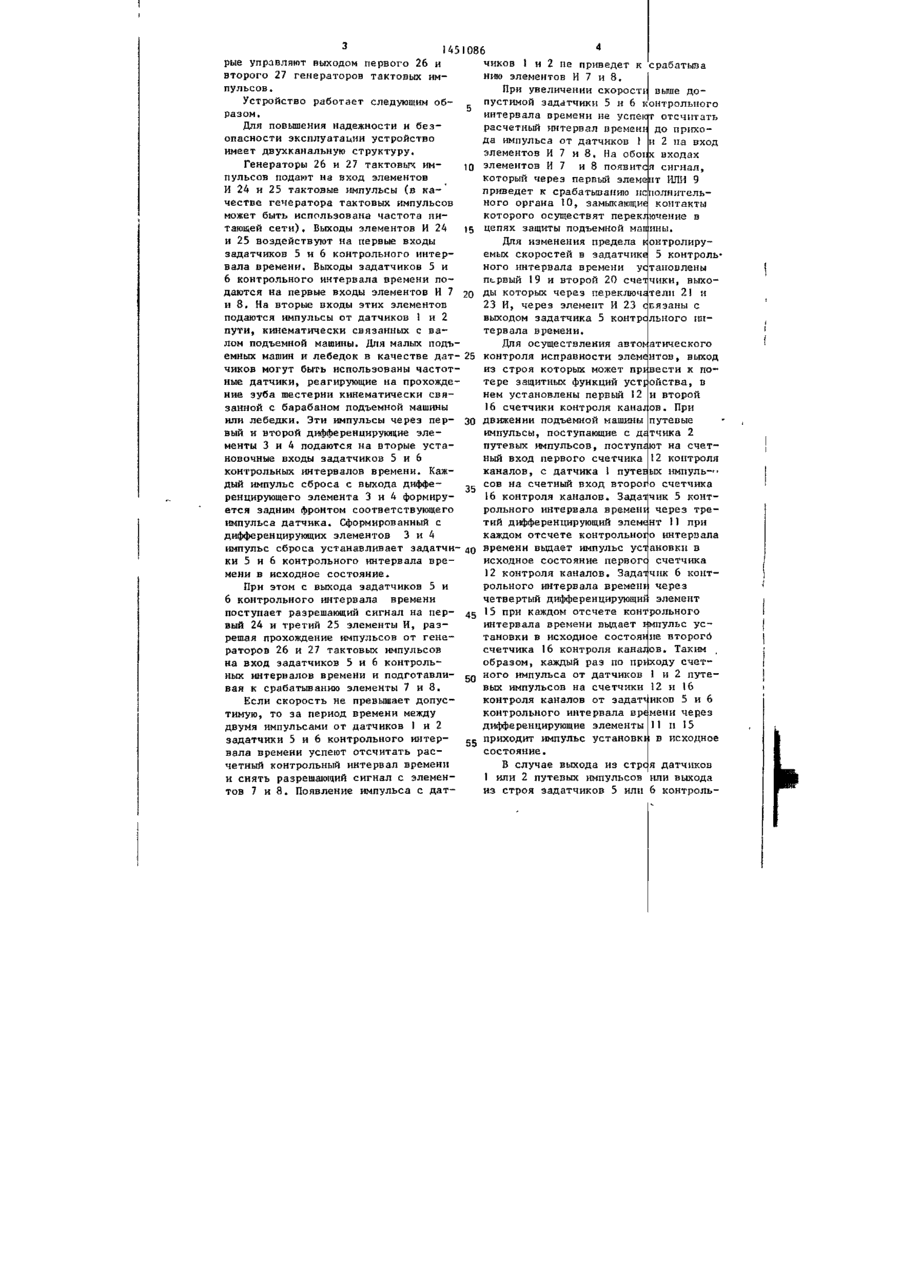

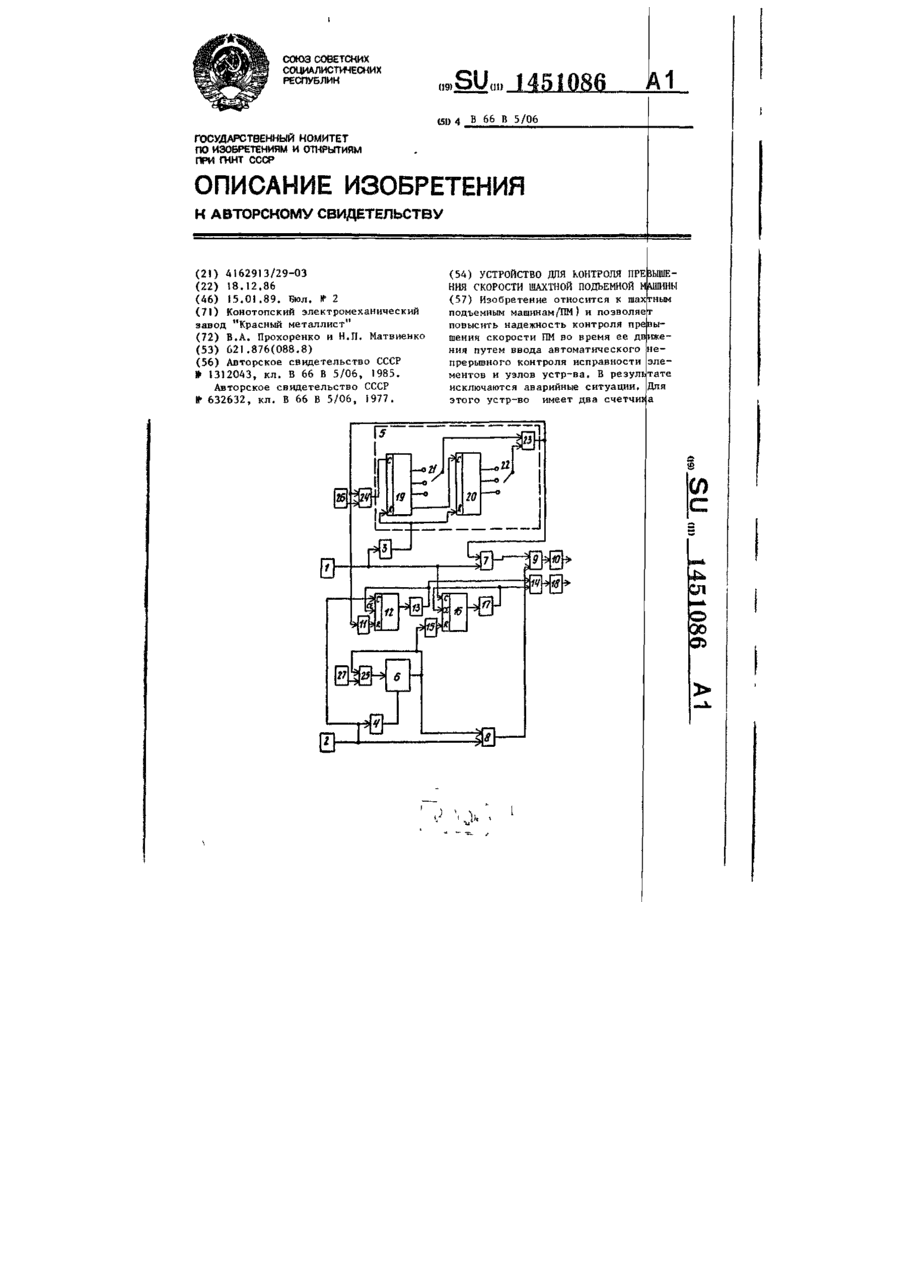

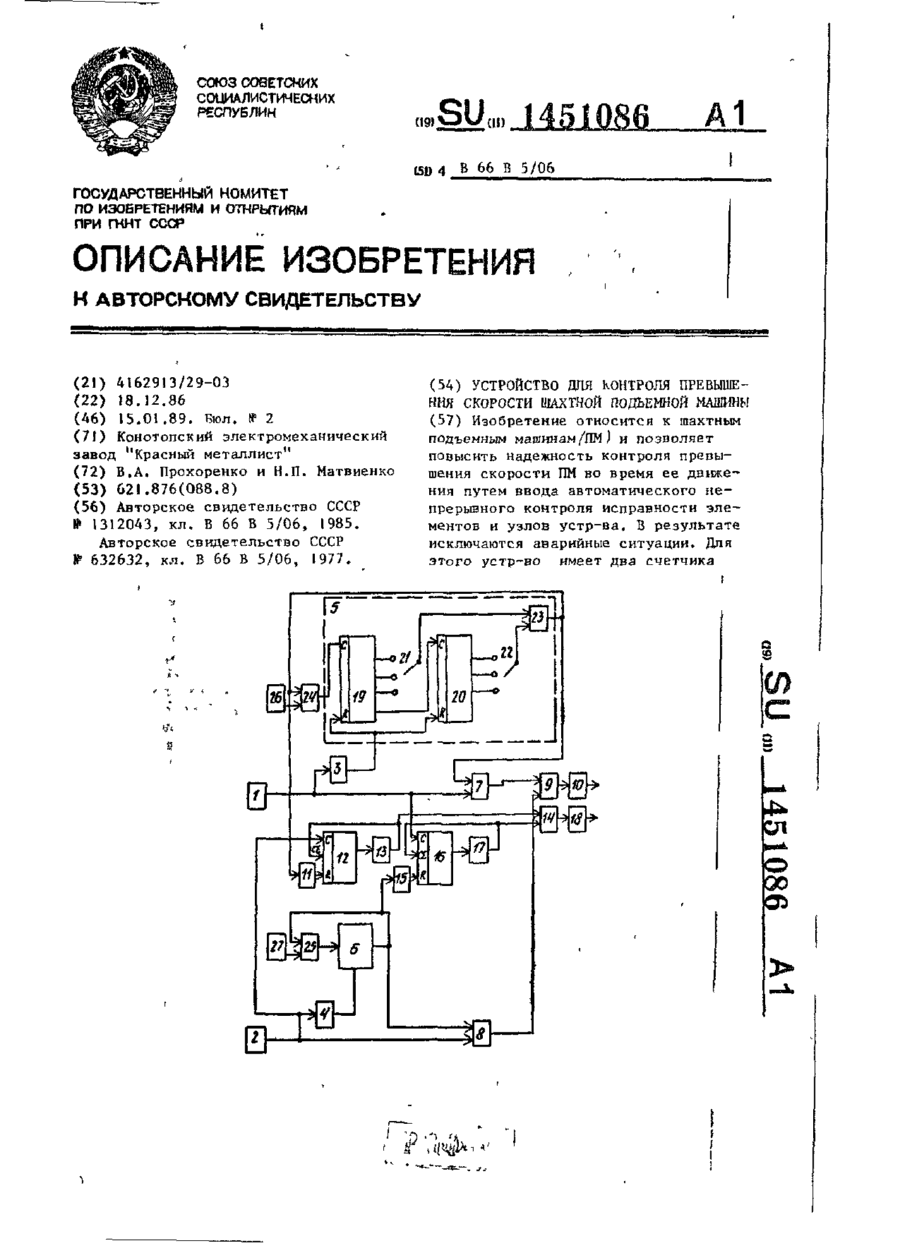

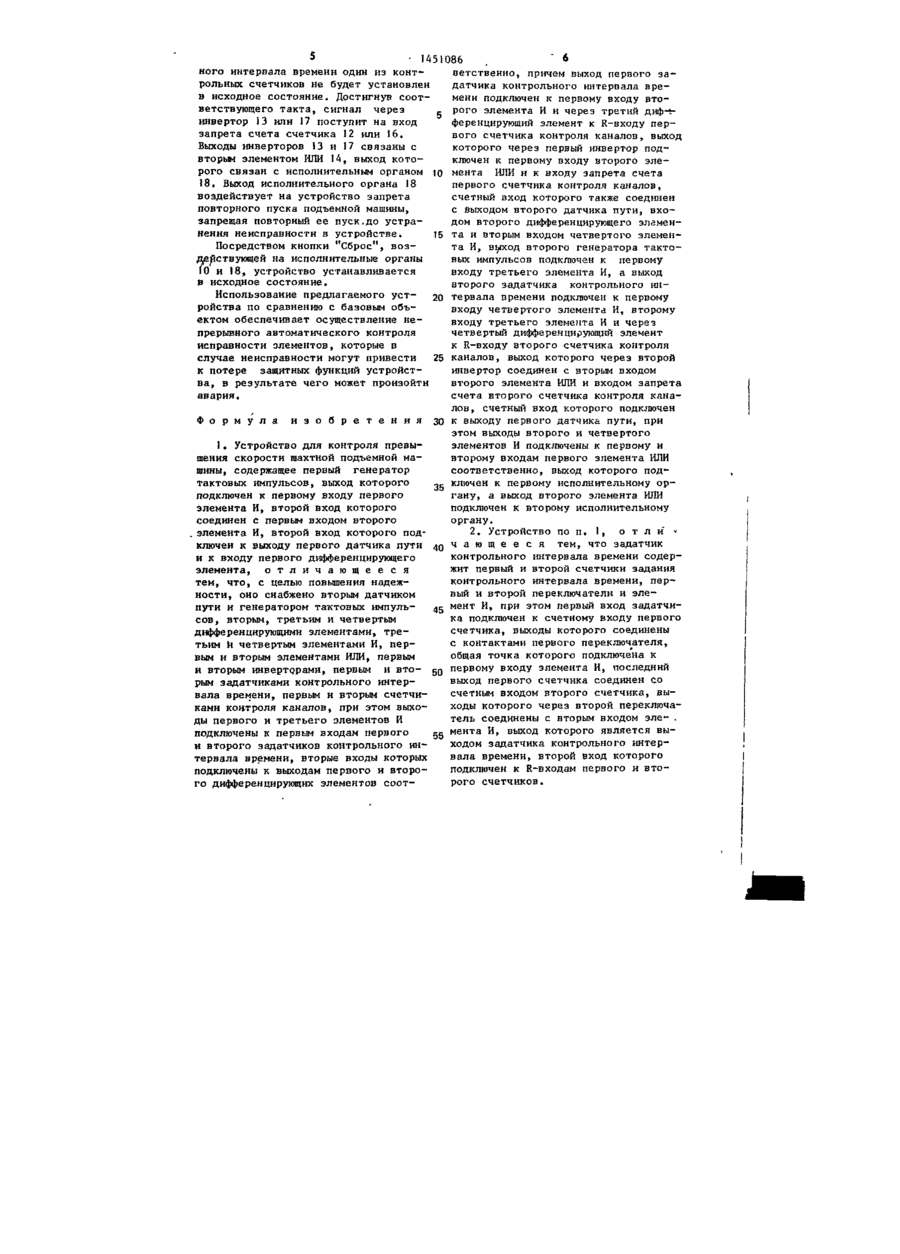

451086 контроля (СК) 12 и 16 каналов При движении машины на их счетные входы поступают путевые импульсы с датчиков путевых импульсов (ДЇЇИ) 2 и 1 соответственно. Генераторы 26 и 27 подают тактовые импульсы на входы элементов И 24 и 25. Выходы элементов И 24 и 25 воздействуют на первые входы задатчиков 5 и 6 контрольного интервала времени. Выходы задатчиков 5 и 6 подключены к первым входам элементов И 7 и 8, на вторые входы которых подаются импульсы с ДПИ 1 и 2. При каждом отсчете контрольного интервала времени сигналами с задатчиков 5 и 6, проходящими через диф ференцирующие элементы 11 и 15, СК 12 и 16 приводятся в исходное состояние. Пр^и выходе из строя ДПИ 1 или 2 или задатчика 5 или 6 один из СК не будет установлен в исходное состояние. Сигйал через инвертор 13 или 17 поступит на вход запрета счета СК 12 или 16. Выходы инверторов 13 и 17 связаны с элементом ИЛИ 14, выход которого соединен с исполнительным органом. Последний воздействует на устр-во запрета повторного пуска ПМ. Кнопка "Сброс" воздействует на исполнительные органы 10 и 13, и устр-во устанавливается в исходное состояние. 1 з.п. ф-лы, 1 ил. 1 Изобретение относится к шахтным подъемным машинам и может быть использовано для контроля действительной скорости относительно заданной. Целью изобретения является повышение надежности контроля превышения скорости шахтной подъемной машины во время ее движения путем ввода автоматического непрерывного контро- jg ля исправности элементов и узлов устройства, в результате чего исключаются аварийные ситуации, что приводит к повышению безопасности при эксплуатации подъемной машины. 15 На чертеже представлена функциональная схема устройства. Устройство содержит датчики первый 1 и второй 2 пути, формирующие при прохождении подъемным" сосудом еди20 ничного отрезка пути, выходы которых через дифференцирующие первый 3 и второй 4 элементы связаны с вторым установочным входом первого 5 и второго 6 задатчиков контрольных интер- 25 валов времени второй 7 и четвертый 8 схемой И, которые через первый элемент ИЛИ 9, связаны с первым исполнительным органом 10, срабатывающим при превышении скорости. Выход перво 30 го задктчика 5 контрольного интервала времени через третий дифференцирующий элемент 11 связан с R-входом установки в " 0 й первого счетчика 12 контроля каналов, выход котороїо через инвертор 13 связан с первым входом второго элемента ИЛИ 14. Выход второго задатчика 6 контрольного интервала времени через четвертый дифференцирующий элемент 15 связан с R-входом установки в " 0 " второго счетчика 16 контроля каналов, выход которого через второй инвертор 17 связан с вторым входом второго элемента ИЛИ 14. Выход второго элемента ИЛИ 14 связан с вторым исполнительным органом 18, срабатывающим при неисправности элементов устройства. Счетный вход первого счетчика 12 контроля каналов связан с вторым датчиком 2 путевых импульсов второго канала, а счетный вход второго счетчика 16 контроля каналов связан с первым датчиком 1 путевых импульсов первого канала. Первый задатчик 5 контрольного интервала времени состоит из первого 19 и второго 20 счетчиков задания контрольного интервала времени, выходы которых через переключатели 21 и 22 задания контрольного интервала времени поступают на элемент И 23. Второй задатчик 6 контротьного интервала времени выполнен так же. Выходы чадатчиков 5 и 6 контрольного интервала времени связаны с первым 24 и третьим 2 > опементами И, кото: 1451086 ного интервала времени один из контветственно, причем выход первого зарольных счетчиков не будет установлен датчика контрольного интервала врев исходное состояние. Достигнув соотмени подключен к первому входу втоветствующего такта, сигнал через рого элемента И и через третий диф-tинвертор 13 или 17 поступит на вход ференцирующий элемент к R-входу перзапрета счета счетчика 12 или 16. вого счетчика контроля каналов, выход Выходы инверторов 13 и 17 связаны с которого через первый инвертор подвторым элементом ИЛИ 14, выход котоключен к первому входу второго элерого связан с исполнительным органом 10 мента ИЛИ и к входу запрета счета 18. Выход исполнительного органа 18 первого счетчика контроля каналов, воздействует на устройство запрета счетный вход которого также соединен повторного пуска подъемной машины, с выходом второго датчика пути, вхозапрещая повторный ее пуск.до устрадом второго дифференцирующего элеменнения неисправности в устройстве. 15 та и вторым входом четвертого элеменПосредством кнопки "Сброс", возта И, выход второго генератора тактодействующей на исполнительные органы вых импульсов подключен к первому fO и 18, устройство устанавливается входу третьего элемента И, а выход в исходное состояние. второго задатчика контрольного инИспользование предлагаемого уст20 тервала времени подключен к первому ройства по сравнению с базовым объвходу четвертого элемента И, второму ектом обеспечивает осуществление невходу третьего элемента И и через прерывного автоматического контроля четвертый дифференцирующий элемент исправности элементов, которые в к R-входу второго счетчика контроля случае неисправности могут привести 25 каналов, выход которого через второй к потере защитных функций устройстинвертор соединен с вторым входом ва, в результате чего может произойти второго элемента ИЛИ и входом запрета авария. счета второго счетчика контроля каналов, счетный вход которого подключен Ф о р м у л а и з о б р е т е н и я 30 к выходу первого датчика пути, при этом выходы второго и четвертого элементов И подключены к первому и 1• Устройство для контроля превывторому входам первого элемента ИЛИ шения скорости шахтной подъемной масоответственно, выход которого подшины, содержащее первый генератор ключен к первому исполнительному ортактовых импульсов, выход которого 35 гану, а выход второго элемента ИЛИ подключен к первому входу первого подключен к второму исполнительному элемента И, второй вход которого органу. соединен с первым входом второго 2. Устройство по п. 1, о т л и * . элемента И, второй вход которого подч а ю щ е е с я тем, что задатчик ключен к выходу первого датчика пути 40 контрольного интервала времени содери к входу первого дифференцирующего жит первый и второй счетчики задания элемента, о т л и ч а ю щ е е с я контрольного интервала времени, пертем, что, с целью повышения надежвый и второй переключатели и элености, оно снабжено вторым датчиком пути и генератором тактовых импуль4t- мент И, при этом первый вход задатчика подключен к счетному входу первого сов, вторым, третьим и четвертым счетчика, выходы которого соединены дифференцирующими элементами, трес контактами первого переключателя, тьим и четвертым элементами И, перобщая точка которого подключена к вым и вторым элементами ИЛИ, первым CQ первому входу элемента И, последний и вторым инверторами, первым и втовыход первого счетчика соединен со рым задатчиками контрольного интерсчетным входом второго счетчика, вывала времени, первым и вторым счетчиходы которого через второй переключаками кон-троля каналов, при этом выхотель соединены с вторым входом эле- . ды первого и третьего элементов И ,, мента И, выход которого является вы.. подключены к первым входам первого ходом задатчика контрольного интери второго задатчиков контрольного инвала времени, второй вход которого тервала времени, вторые входы которых подключен к R-входам первого и втоподключены к выходам первого и второрого счетчиков. го дифференцирующих элементов соот U51086 Редактор О. Спесивых Составитель В. Чуприн Техред М.Дндык Корректоре. Шекмар Закяя 7029/17 Тираж 625 Подписное # ВНИИПИ Государственного комитета по изобретениям и открытиям при 113035, Москва, Ж-35, Раушская наб., д. 4/5 КНТ СССР Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 J 4 145 1086 рые управляют выходом первого 26 и чиков 1 и 2 не приведет к срабатыва второго 27 генераторов тактовых имнию элементов И 7 и 8. пульсов. При увеличении скорості выше доУстройство работает следующим обпустимой задатчики 5 и 6 контрольного разом. интервала времени не успегоїт отсчитать Для повышения надежности и безрасчетный интервал времени до прюсоопасности эксплуатации устройство да импульса от датчиков 1 и 2 па нход имеет двухканальную структуру. элементов И 7 и 8. На обоих входах Генераторы 26 и 27 тактовых имэлементов И 7 и 8 появится сигнал, 10 пульсов подают на вход элементов который через первый элемент ИЛИ 9 И 24 и 25 тактовые импульсы (в ка-' приведет к срабатыванию исполнительчестве генератора тактовых импульсов ного органа 10, замыкающие контакты может быть использована частота пикоторого осуществят переключение в тающей сети). Выходы элементов И 24 15 цепях защиты подъемной мап:ины. и 25 воздействуют на первые входы Для изменения предела контролирузадатчиков 5 и 6 контрольного интеремых скоростей в задатчике 5 контрольвала времени. Выходы задатчиков 5 и ного интервала времени установлены 6 контрольного интервала времени попервый 19 и второй 20 счетчики, выходаются на первые входы элементов И 7 20 ды которых через переключатели 21 и и 8. На вторые входы этих элементов 23 И, через элемент И 23 связаны с подаются импульсы от датчиков 1 и 2 выходом задатчика 5 контрольного инпути, кинематически связанных с ватервала времени. лом подъемной машины. Для малых подъДля осуществления автоматического емных машин и лебедок в качестве дат- 25 контроля исправности элементов, выход чиков могут быть использованы частотиз строя которых может привести к поные датчики, реагирующие на прохождетере защитных функций устройства, в ние зуба шестерни кинематически свянем установлены первый 12 и второй занной с барабаном подъемной машины 16 счетчики контроля каналов. При или лебедки. Эти импульсы через пер- 30 движении подъемной машины путевые вый и второй дифференцирующие элеимпульсы, поступающие с датчика 2 менты 3 и 4 подаются на вторые устапутевых импульсов, поступают на счетновочные входы задатчиков 5 и 6 ный вход первого счетчика 12 контроля контрольных интервалов времени. Кажканалов, с датчика 1 путевых импуль-" дый импульс сброса с выхода диффесов на счетный вход второго счетчика ренцирующего элемента 3 и 4 формиру- 35 16 контроля каналов. Задатічик 5 контется задним фронтом соответствующего рольного интервала времена через треимпульса датчика. Сформированный с тий дифференцирующий элемент 11 при дифференцирующих элементов 3 и 4 каждом отсчете контрольного интервала импульс сброса устанавливает задатчи- 40 времени выдает импульс установки в ки 5 и 6 контрольного интервала вреисходное состояние первогс счетчика мени в исходное состояние. 12 контроля каналов. Задатчик 6 контПри этом с выхода задатчиков 5 и рольного интервала времен*: через 6 контрольного интервала времени четвертый дифференцирующий элемент поступает разрешающий сигнал на пер- 45 15 при каждом отсчете контрольного интервала времени выдает фіпульс усвый 24 и третий 25 элементы И, разтановки в исходное состояние второгб решая прохождение импульсов от генесчетчика 16 контроля каналов. Таким раторов 26 и 27 тактовых импульсов образом, каждый раз по приходу счетна вход задатчиков 5 и 6 контрольных интервалов времени и подготавли- 50 ного импульса от датчиков 1 и 2 путевых импульсов на счетчики 12 и 16 вая к срабатыванию элементы 7 и 3. контроля каналов от задатчиков 5 и 6 Если скорость не превышает допусконтрольного интервала времени через тимую, то за период времени между дифференцирующие элементы 11 и 15 двумя импульсами от датчиков 1 и 2 задатчики 5 и 6 контрольного интерприходит импульс установки в исходное вала времени успеют отсчитать рассостояние. четный контрольный интервал времени В случае выхода из стро|я датчиков и снять разрешающий сигнал с элемен1 или 2 путевых импульсов или выхода тов 7 и 8. Появление импульса с датиз строя задатчиков 5 или 6 контроль СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (51) 4 В 66 В 5/06 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4162913/29-03 (22) 18.12.86 (46) 15.01.89. Бюл. № 2 (71) Конотопский электромеханический завод "Красный металлист" (72) В.А. Прохоренко и Н.П. Матвиенко (53) 621.876(088.8) (56) Авторское свидетельство СССР * 1312043, кл. В 66 В 5/06, 1985. Авторское свидетельство СССР № 632632, кл. В 66 В 5/06, 1977. (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ПРЕВЫШЕНИЯ СКОРОСТИ ШАХТНОЙ ПОДЪЕМНОЙ МАШИНЫ (57) Изобретение относится к гаахгным подъемным машинам/ПМ ) и позволяет повысить надежность контроля превышения скорости ПМ во время ее движения путем ввода автоматического непрерывного контроля исправности элементов и узлов устр-ва. В результате исключаются аварийные ситуации, Для этого устр-во имеет два счетчи сд 00 б* СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН CD 4 В 66 В 5/06 5 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4162913/29-03 (22) 18.12.86 (46) 15.01.89. Вюл. V 2 (71) Конотопский электромеханический завод "Красный металлист" (72) В.А. Прохоренко и Н.П. Матвиенко (53) 621.876(088.8) (56) Авторское свидетельство СССР № 1312043, кл. В 66 В 5/06, 1985. Авторское свидетельство СССР № 632632, кл. В 66 В 5/06, 1977. (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ПРЕВЫШЕНИЯ СКОРОСТИ ШАХТНОЙ ПОДЪЕМНОЙ МАШИНЫ (57) Изобретение относится к шахтным подъемным машинам/ПМ) и позволяет повысить надежность контроля превышения скорости ПМ во время ее движения путем ввода автоматического непрерывного контроля исправности элементов и узлов устр-ва. В результате исключаются аварийные ситуации. Для этого устр-во имеет два счетчика 0 00 451П86 контроля (СК) I2 и 16 каналов При движении машины на их счетные входы поступают путевые импульсы с датчиков путевых импульсов (ДНИ) 2 и 1 соответственно. Генераторы 26 и 27 подают тактовые импульсы на входы элементов И 24 и 25. Выходы элементов И 24 и 25 воздействуют на первые входы задатчиков 5 и 6 контрольного интервала времени. Выходы задатчиков 5 и 6 подключены к первым входам элементов И 7 и 8, на вторые входы которых подаются импульсы с ДПИ 1 и 2. При каждом отсчете контрольного интервала времени сигналами с задатчиков 5 и 6, проходящими через диф ференцирующие элементы И и I ), СК 12 и 16 приводятся в исходное состояние, Пр^и выходе из строя ДПИ 1 или 2 или эадатчика 5 или 6 один из СК не будет установлен в исходное состояние . Сигнал через инвертор ІЗ или 17 поступит на вход запрета счета СК 12 или 16, Выходы инверторов 13 и 17 связаны с элементом ИЛИ 14, выход которого соединен с исполнительным органом. Последний воздействует на устр-во запрета повторного пуска ПМ. Кнопка "Сброс" воздействует на исполнительные органы 10 и 13, и устр-во устанавливается в исходное состояние. I з.п. ф-лы, 1 ил. Изобретение относится к шахтным подъемным машинам и может быть использовано для контроля действительной скорости относительно заданной. , Целью изобретения является повышение надежности контроля превышения скорости шахтной подъемной машины во время ее движения путем ввода автоматического непрерывного контро- \Q ля исправности элементов и узлов устройства, в результате чего исключаются аварийные ситуации, что приводит к повышению безопасности при эксплуатации подъемной машины. 15 На чертеже представлена функциональная схема устройства. Устройство содержит датчики первый 1 и второй 2 пути, формирующие при прохождении подъемным сосудом еди20 ничного отрезка пути, выходы которых через дифференцирующие первый 3 и второй 4 элементы связаны с вторым установочным входом первого 5 и второго 6 задатчиков контрольных интер- 25 валов времени второй 7 и четвертый 8 схемой И, которые через первый элемент ИЛИ 9, связаны с первым исполнительным органом 10, срабатывающим при превышении скорости. Выход перво-30 го задктчика 5 контрольного интервала времени через третий дифференцирующий элемент 11 связан с R-входом установки в "О" первого счетчика 12 контроля каналов, выход котороіо через инвертор 13 связан с первым входом второго элемента ИЛИ 14. Выход второго задатчика 6 контрольного интервала времени через четвертый дифференцирующий элемент 15 связан с R-входом установки в " 0 " второго счетчика 16 контроля каналов, выход которого через второй инвертор 17 связан с вторым входом второго элемента ИЛИ 14. Выход второго элемент а ИЛИ 14 связан с вторым исполнительным органом 18, срабатывающим при неисправности элементов устройства. Счетный вход первого счетчика 12 контроля каналов связан с вторым датчиком 2 путевых импульсов второго канала, а счетный вход второго счетчика 16 контроля каналов связан с первым датчиком I путевых импульсов первого канала. і Первый задатчик 5 контрольного интервала времени состоит из первого 19 и второго 20 счетчиков задания контрольного интервала времени, выходы которых через переключатели 21 и 22 задания контрольного интервала времени поступают на элемент И 23. Второй задатчик 6 коніротьного интервала времени выполнен так же. Выходы чадатчиков 5 и 6 контрольного интервала времени связаны t первым 24 и третьим 2 J -лементами И, кото J 4 145 1086 рые управляют выходом первого 26 и чиков I и 2 не приведет к срабатывавторого 27 генераторов тактовых имнию элементов И 7 и 8. пульсов. При увеличении скорости выше доУстройство работает следующим обпустимой задатчики 5 и 6 контрольного разом. интервала времени не успеют отсчитать Для повышения надежности и безрасчетный интервал времени до прихода импульса от датчиков 1 и 2 па нход опасности эксплуатации устройство элементов И 7 и 8. На обоих входах имеет двухканальную структуру. Генераторы 26 и 27 тактовых имЮ элементов И 7 и 8 появится сигнал, пульсов подают на вход элементов который через первый элемент ИЛИ 9 И 24 и 25 тактовые импульсы (в каприведет к срабатыванию исполнительчестве генератора тактовых импульсов ного органа 10, замыкающие контакты может быть использована частота пикоторого осуществят переключение в 15 цепях защиты подъемной машины. тающей сети). Выходы элементов И 24 и 25 воздействуют на первые входы Для изменения предела контролирузадатчиков 5 и 6 контрольного интеремых скоростей в задатчике 5 контрольвала времени. Выходы задатчиков 5 и ного интервала времени установлены 6 контрольного интервала времени польрвый 19 и второй 20 счетчики, выходаются на первые входы элементов И 7 2о дьі которых через переключатели 21 и и 8. На вторые входы этих элементов 23 И, через элемент И 23 связаны с подаются импульсы от датчиков I и 2 выходом задатчика 5 контрольного инпути, кинематически связанных с ватервала времени. лом подъемной машины. Для малых подъДля осуществления автоматического емных машин и лебедок в качестве дат- 25 контроля исправности элементов, выход чиков могут быть использованы частотиз строя которых может привести к поные датчики, реагирующие на прохождетере защитных функций устройства, в ние зуба шестерни кинематически свянем установлены первый 12 и второй занной с барабаном подъемной машины 16 счетчики контроля каналов. При или лебедки. Эти импульсы через пер- 30 движении подъемной машины путевые вый и второй дифференцирующие элеимпульсы, поступающие с датчика 2 менты 3 и 4 подаются на вторые устапутевых импульсов, поступают на счетновочные входы задатчиков 5 и 6 ный вход первого счетчика 12 контроля контрольных интервалов времени. Кажканалов, с датчика 1 путевых импуль-" дый импульс сброса с выхода диффесов на счетный вход второго счетчика 35 ренцирующего элемента 3 и 4 формиру16 контроля каналов. Задатчик 5 контется задним фронтом соответствующего рольного интервала времени через треимпульса датчика. Сформированный с тий дифференцирующий элемент 11 при дифференцирующих элементов 3 и 4 каждом отсчете контрольного интервала импульс сброса устанавливает задатчи- 40 времени выдает импульс установки в ки 5 и 6 контрольного интервала вреисходное состояние первого счетчика мени в исходное состояние. 12 контроля каналов. Задатчик 6 коптрольного интервала времени через При этом с выхода задатчиков 5 и четвертый дифференцирующий элемент 6 контрольного интервала времени поступает разрешающий сигнал на пер- 45 15 при каждом отсчете контрольного вый 24 и третий 25 элементы И, разинтервала времени выдает импульс усрешая прохождение импульсов от генетановки в исходное состояние второго раторов 26 и 27 тактовых импульсов счетчика Ї6 контроля каналов. Таким на вход задатчиков 5 и 6 контрольобразом, каждый раз по приходу счетных интервалов времени и подготавли- 50 ного импульса от датчиков 1 и 2 путевая к срабатыванию элементы 7 и 3. вых импульсов на счетчики 12 и 16 Если скорость не превышает допусконтроля каналов от задатчиков 5 и 6 тимую, то за период времени между контрольного интервала времени через двумя импульсами от датчиков 1 и 2 дифференцирующие элементы 11 и 15 задатчики 5 и 6 контрольного интерприходит импульс установки в исходное 5 5 вала времени успеют отсчитать рассостояние. четный контрольный интервал времени В случае выхода из строя датчиков и снять разрешающий сигнал с элемен1 или 2 путевых импульсов или выхода тов 7 и 8. Появление импульса с датиз строя задатчиков 5 или 6 контроль J45J086 ного интервала времени один из контветственно, причем выход первого з а рольных счетчиков не будет установлен датчика контрольного интерпала врев исходное состояние. Достигнув соотмени подключен к первому входу втоветствующего такта, сигнал через рого элемента И и через третий диф-tинвертор 13 или 17 поступит на вход ференцирующий элемент к R-входу перзапрета счета счетчика 12 или 16. вого счетчика контроля каналов, выход Выходы инверторов 13 и 17 связаны с которого через первый инвертор подвторым элементом ИЛИ 14, выход котоключен к первому входу второго элерого связан с исполнительным органом то мента ИЛИ и к входу запрета счета 18. Выход исполнительного органа 18 первого счетчика контроля каналов, воздействует на устройство запрета счетный вход которого также соединен повторного пуска подъемной машины, с Выходом второго датчика пути, вхозапрещая повторный ее пуск.до устрадом второго дифференцирующего элгменнения неисправности в устройстве. 15 та и вторым входом четвертого элеменПосредством кнопки "Сброс", в о з та И, выход второго генератора т а к т о действующей на исполнительные органы вых импульсов подключен к первому Ї0 и. 18, устройство устанавливается входу третьего элемента И, а выход в исходное состояние. второго задатчика контрольного инИспользование предлагаемого у с т 20 тервала времени подключен к первому ройства по сравнению с базовым объвходу четвертого элемента И, второму ектом обеспечивает осуществление невходу третьего элемента И и через прерывного автоматического контроля четвертый дифференцирующий элемент исправности элементов, которые в к R-входу второго счетчика контроля случае неисправности могут привести 25 каналов, выход которого через второй к потере защитных функций устройстинвертор соединен с вторым входом ва, в результате чего можег произойти второго элемента ИЛИ н входом запрета авария. счета второго счетчика контроля каналов, счетный вход которогоподключен Ф о р м у л а и з о б р е т е н и я 30 к выходу первого датчика пути, при этом выходы второго и четвертого 1. Устройство для контроля превыэлементов И подключены к первому и шения скорости шахтной подъемной мавторому входам первого элемента ИЛИ шины, содержащее первый генератор соответственно, выход которого подтактовых импульсов, выход которого ~г ключен к первому исполнительному орподключен к первому входу первого гану, а выход второго элемента ИЛИ элемента И, второй вход которого подключен к второму исполнительному соединен с первым входом второго органу. , элемента И, второй вход которого под2. Устройство по п. 1, о т л и ключен к выходу первого датчика пути 40 ч а ю щ е е с я тем, что задатчики к входу первого дифференцирующего контрольного интервала времени содерэлемента, о т л и ч а ю щ е е с я жит первый и второй счетчики задания тем, что, с целью повышения надежконтрольного интервала времени, перности, оно снабжено вторым датчиком вый и второй переключатели и э л е пути и генератором тактовых импуль45 мент И, при этом первый вход задатчисов, вторым, третьим и четвертым ка подключен к счетному входу первого дифференцирующими элементами, т р е счетчика, выходы которого соединены тьим и четвертым элементами И, п е р с контактами первого переключателя, вым и вторым элементами ИЛИ, первым общая точка которого подключена к и вторым инверторами, первым и в т о - $0 первому входу элемента И, последний рым задатчиками контрольного интервыход первого счетчика соединен со вала времени, первым и вторым счетчисчетным входом второго счетчика, выками контроля каналов, при этом выхоходы которого через второй переключады первого и третьего элементов И тель соединены с вторым входом эле- . подключены к первым входам первого gg мента И, выход которого является выи второго эадатчиков контрольного инходом задатчика контрольного интертервала времени, вторые входы которых вала времени, второй вход которого подключены к выходам первого я второподключен к R-входам первого и в т о го дифференцирующих элементов соотрого счетчиков. . * 451086 Редактор О. Спесивых Составитель В, Чуприн Техред М.Дндык Корректоре. Шекмар Заказ 7029/17 Тираж 625 Подписное t ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР • 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
