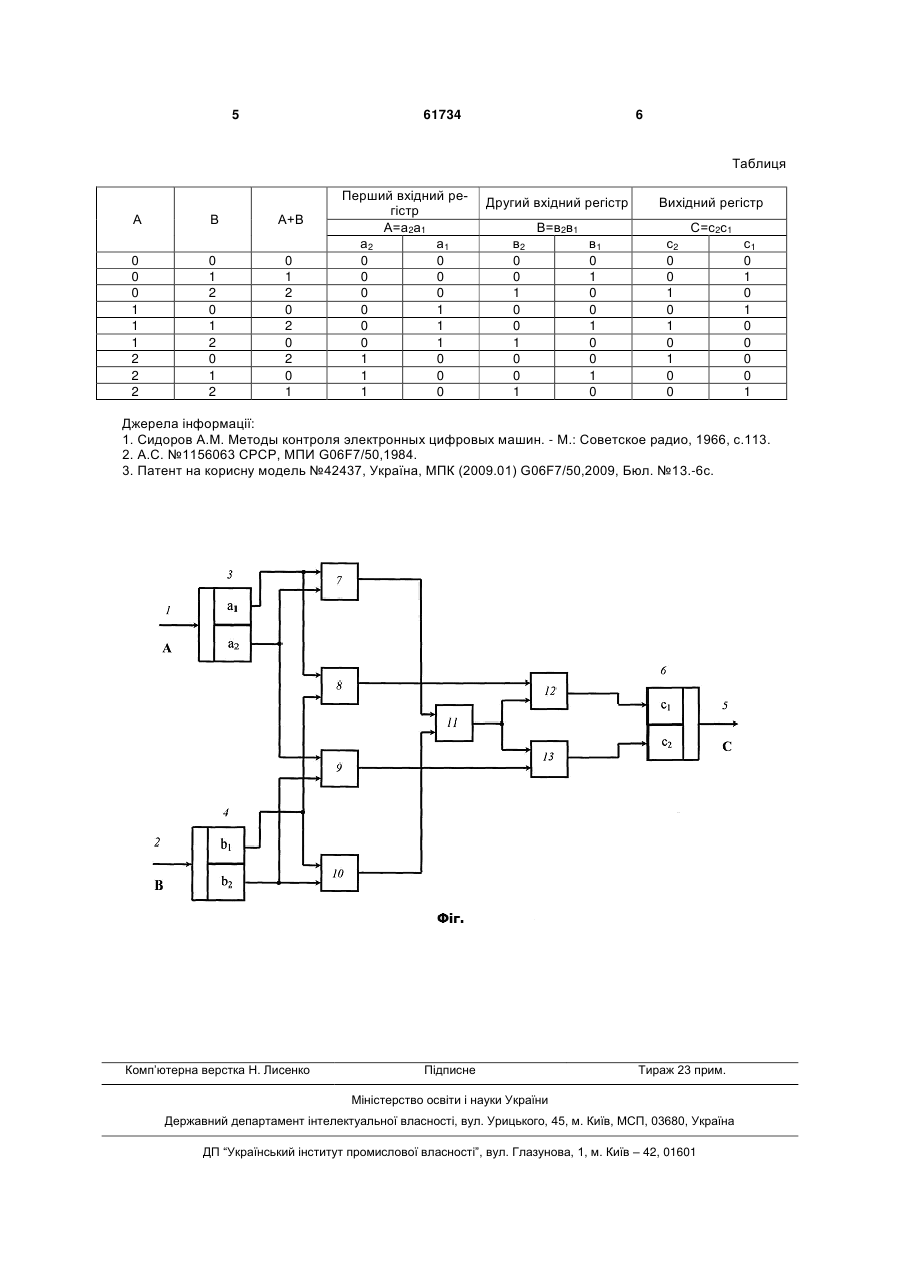

Пристрій для додавання в модулярній системі числення за модулем три

Пристрій для додавання в модулярній системі числення за модулем три, що містить перший та другий вхідні регістри, вихідний регістр, при цьому перший та другий входи пристрою підключені до входів відповідного першого та другого вхідних регістрів, а вихід вихідного регістра є виходом пристрою, який відрізняється тим, що пристрій містить перший, другий, третій та четвертий елементи АБО, елемент І, перший та другий суматори за модулем два, вихід молодшого роз 3 мента АБО. Виходи п'ятого та шостого елементів І підключено до входів другого елемента АБО. Виходи молодших а1, в1 розрядів першого та другого вхідних регістрів підключено до входів першого елементу АБО-НІ та першого суматора за модулем два. Виходи старших а2,в2 розрядів вхідних регістрів підключено до входів другого елемента АБО-НІ і до входів другого суматора за модулем два. До входів третього елемента І підключено вихід першого елементу АБО-НІ та вихід другого елементу І. До входів четвертого елементу І підключено вихід першого суматора за модулем два і вихід другого елемента АБО-НІ. До входів п'ятого елементу І підключено вихід першого елемента І і вихід другого елемента АБО-НІ. До входів шостого елемента І підключено вихід першого елементу АБО-НІ і вихід другого суматора за модулем два. Недолік найближчий аналог - значна кількість обладнання пристрою для додавання в модулярній системі числення за модулем три. В основу корисної моделі поставлено задачу зменшення кількості обладнання пристрою для додавання за модулем три. Це досягається тим, що пристрій містить елемент І, перший та другий суматори за модулем два. Поставлене завдання вирішується тим, що пристрій для додавання в модулярній системі числення за модулем три, який містить перший та другий вхідні регістри, вихідний регістр, чотири елементи АБО, один елемент І та два суматори за модулем два, при цьому перший та другий входи пристрою підключено відповідно до входів першого та другого вхідних регістрів, а вихід вихідного регістру є виходом пристрою. Вихід молодшого розряду першого регістру підключено до перших входів першого та другого елементів АБО. Вихід старшого розряду першого регістру підключено до другого входу першого елемента АБО і до першого входу третього елементу АБО. Вихід молодшого розряду другого регістру підключено до другого входу другого елементу АБО і до першого входу четвертого елементу АБО. Вихід старшого розряду другого вхідного регістру підключено до других входів третього та четвертого елементів АБО. Виходи першого та четвертого елементів АБО підключено до першого та другого входів елемента І, вихід якого підключено до перших входів першого та другого суматорів за модулем два, до других входів яких підключені виходи відповідно другого та третього елементів АБО. Виходи першого та другого суматорів за модулем два підключено відповідно до першого та другого розрядів вихідного регістру. На Фіг. представлена блок-схема пристрою для додавання у МСЧ за модулем три, де: 1, 2 перший та другий входи пристрою; 3, 4 - перший та другий вхідні регістри, 5 - вихід пристрою, 6 вихідний регістр; 7-10 - перший, другий, третій та четвертий елементи АБО; 11 - елемент І; 12, 13 перший та другий суматори за модулем 2. 61734 4 Перший 1 та другий 2 входи пристрою підключені до входів відповідного першого 3 та другого 4 вхідних регістрів. Вихід 5 вихідного регістру 6 є виходом пристрою. Вихід молодшого розряду першого 3 регістру підключено до перших входів першого 7 та другого 8 елементів АБО. Вихід старшого розряду першого 3 регістру підключено до другого входу першого елементу АБО і до першого входу третього 9 елементу АБО. Вихід молодшого розряду другого 4 регістру підключено до другого входу другого 8 елементу АБО і до першого входу четвертого елементу АБО. Вихід старшого розряду другого 4 вхідного регістру підключено до других входів третього 9 та четвертого 10 елементів АБО. Виходи першого 7 та четвертого 10 елементів АБО підключено до першого та другого входів елемента 111, вихід якого підключено до перших виходів першого 12 та другого 13 суматорів за модулем два, до других виходів яких підключені виходи відповідно другого 8 та третього 9 елементів АБО. Виходи першого 12 та другого 13 суматорів за модулем два підключено відповідно до першого та другого розрядів вихідного регістру 6. Пристрій функціонує наступним чином. На вхідні регістри 1,2 поступає значення вхідних чисел А=(а2а1) та В=(в2в1), що можуть приймати значення 00,01 та 10. Розглянемо приклад конкретного виконання операції додавання за модулем три. Результати додавання за модулем три представлені в таблиці. Нехай А=(00) і В=(01). На виході елементів 7 та 10 будуть відповідно нуль та одиниця, таким чином на виході елемента 11 І буде нуль. На виходах елементів 8 та 9 будуть відповідно одиниця та нуль. На виході елемента 12 буде одиниця, таким чином розряд С1 регістра 6 буде одиничним, тобто С1=1. На виході елементу 13 буде значення нуль, таким чином розряд С2 регістра 6 дорівнює нулю, С2=0. У вихідному регістрі 5 буде значення С(с2с1)=(01), де а1, в1, с1 - молодший розряд; а2, в2, с2 - старший розряд. Перевірка: A+B=(00)+(01)=01(mod3) (тобто A+B=0+1=1(mod3)), див. таблицю. Нехай А=(01) і В=(01). На виході елементів 7 та 10 будуть відповідно одиниці, таким чином на виході елемента 111 буде також одиниця. На виходах елементів 8 та 9 будуть відповідно одиниця та нуль. На виході елемента 12 буде значення нуль, таким чином розряд Сі регістра 6 буде нульовим, тобто С1=0. На виході елементу 13 буде одиниця, таким чином розряд С2 регістра 6 дорівнює одиниці, С2=1. У вихідному регістрі 5 буде значення С=(с2с1)=(10) Перевірка: A+B=(01)+(01)=10(mod3) (тобто A+B=1+1=2(mod3)), див. таблицю. Таким чином запропонована корисна модель дозволяє суттєво скоротити кількість обладнання пристрою за рахунок виключення трьох логічних елементів АБО, одного логічного елемента, І, та двох логічних елементів АБО-HI. 5 61734 6 Таблиця А 0 0 0 1 1 1 2 2 2 В 0 1 2 0 1 2 0 1 2 А+В 0 1 2 0 2 0 2 0 1 Перший вхідний регістр А=а2а1 а2 а1 0 0 0 0 0 0 0 1 0 1 0 1 1 0 1 0 1 0 Другий вхідний регістр Вихідний регістр В=в2в1 в2 0 0 1 0 0 1 0 0 1 С=с2с1 в1 0 1 0 0 1 0 0 1 0 с2 0 0 1 0 1 0 1 0 0 с1 0 1 0 1 0 0 0 0 1 Джерела інформації: 1. Сидоров A.M. Методы контроля электронных цифровых машин. - М.: Советское радио, 1966, с.113. 2. А.С. №1156063 СРСР, МПИ G06F7/50,1984. 3. Патент на корисну модель №42437, Україна, МПК (2009.01) G06F7/50,2009, Бюл. №13.-6с. Комп’ютерна верстка Н. Лиcенко Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
