Роторна установка

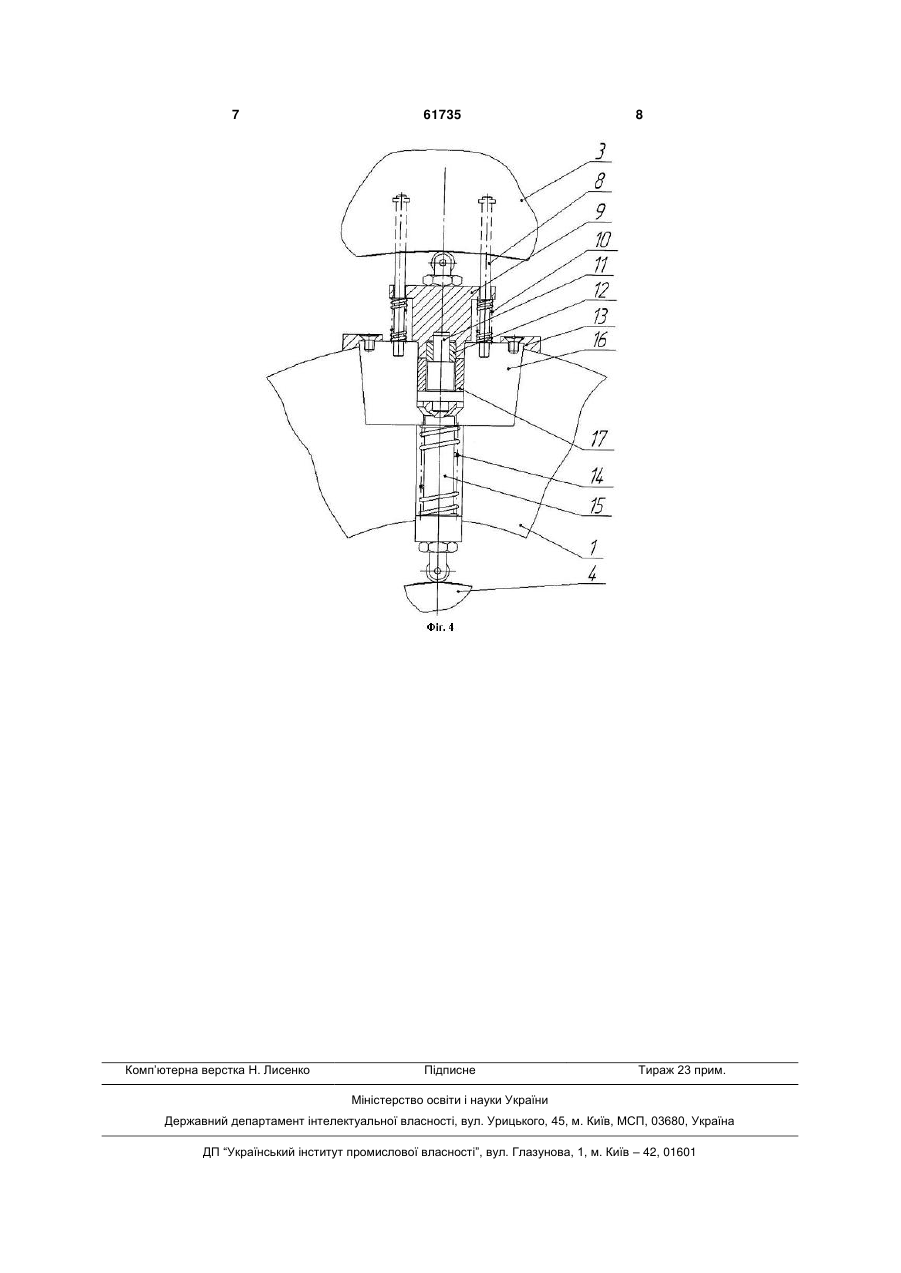

Роторна установка, що містить робочі і транспортні ротори, яка відрізняється тим, що ротор має в своїй конструкції шість технологічних моду 3 за допомогою штовхача 15, і завершити її перед фазою "робочого ходу" - (В). Для передачі моменту, що крутить, від електродвигуна до ротору 1 застосовується черв'ячний редуктор 5. Центральна вісь 6 є підставою, на якій встановлена вся конструкція. Вал ротора електродвигуна і провідний вал (черв'як) черв'ячного редуктора 5 сполучає муфта 7. Циклограма процесу витискання (Фіг.3) включає наступні цикли процесу формоутворення: завантаження - (А), робочий хід - (Б) і розвантаження - (В). Ці цикли забезпечуються профільованими об'єктами: копіром 3, кулачком 4, які також показані на циклограмі. За один оборот ротор 1 здійснює цикл завантаження (А), робочого ходу (Б) і розвантаження (В). Напрям руху ротору 1 в процесі роботи - обертання за годинниковою стрілкою. З циклограми видно, що фази завантаження (А), робочого ходу (Б) і розвантаження (В) складають відповідно, 95°, 150°, 95°. Фази, на циклограмі позначені по 10°, називаються фазами "холостого ходу" і знаходяться між фазами «завантаження (А) - робочого ходу (Б)» і «робочого ходу (Б) розвантаження (В)». Профіль кулачка 4 у фазах завантаження (А) і розвантаження (В) має змінний профіль, а у фазі робочого ходу (Б) профіль концентричного кола. У фазах "холостого ходу" поверхня кулачка 4 плавно сполучає поверхні кулачка змінного профілю і концентричного кола. Що стосується копіра 3, то вся його робоча поверхня, має змінний профіль. Це викликано, перш за все, тим, що велика частина копіра 3 розташована в зоні дії пуансона 9 на заготівку 17, тобто у фазі робочого ходу (Б) і переміщається в радіальному напрямку щодо ротора, а частина копіра 3 лежить у фазі завантаження (А), де пуансон 9 також переміщується для того, щоб він став на позицію перед фазою робочого ходу (Б). Принцип роботи технологічного модуля витискання полягає в наступному (Фіг.4). 61735 4 Елементи, що контактують з копіром 3 і кулачком 4, це відповідно, пуансон 9 і штовхач 15. При обертанні ротора 1 два цих елементи переміщуються в радіальному напрямку щодо ротору. В той момент, коли пуансон 9 переміщується по направляючим елементам 8 у напрямку до центру обертання ротора 1, штовхач 15 залишається нерухомим щодо ротору. Коли заготовка 17 сформувалася під дією пуансона 9, останній переміщається у бік первинного положення під дією пружних елементів 10, тобто в положення, яке передує деформації заготовки 17. Це означає, що для технологічного модуля витискання закінчується фаза робочого ходу (Б) і починається фаза розвантаження (В). На початку фази розвантаження (В) пуансон 9 максимально відійшов від заготовки 17, а штовхач 15 починає своє переміщення, оскільки профіль кулачка 4 стає змінним. Заготовка 17, яка стає готовим виробом з оправкою 11 та направляючою втулкою 12 виштовхується з конічної матриці 16, яка в свою чергу закріплена на роторі 1 за допомогою фіксаторів 13 і до кінця фази розвантаження (В) випадають з неї. Початок фази завантаження (А) характеризується переміщенням штовхача 15 в початкове положення під дією пружного елементу 14. У модуль витискання завантажується заготовка 17 з оправкою 11 та направляючою втулкою 12. В кінці фази завантаження (А), пуансон 9 починає рух, перпендикулярний осі обертання ротору 1 і заштовхує заготівку 17 з оправкою 11 та направляючою втулкою 12 в конічну матрицю 16. Цикл витискання повторюється. Таким чином, пропонована конструкція роторної установки підвищує продуктивність виробництва циліндрових виробів і збільшує сортамент продукції, що випускається. Джерела інформації: 1. Кошкин Л.Н., Комплексная автоматизация на базе роторных линий, М., 1965 2. Кошкин Л.Н., Густов А.А., Роторные машины для механической обработки, К., 1964 (прототип). 5 61735 6 7 Комп’ютерна верстка Н. Лиcенко 61735 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
