Пристрій для контролю ширини колії шахтного рейкового шляху

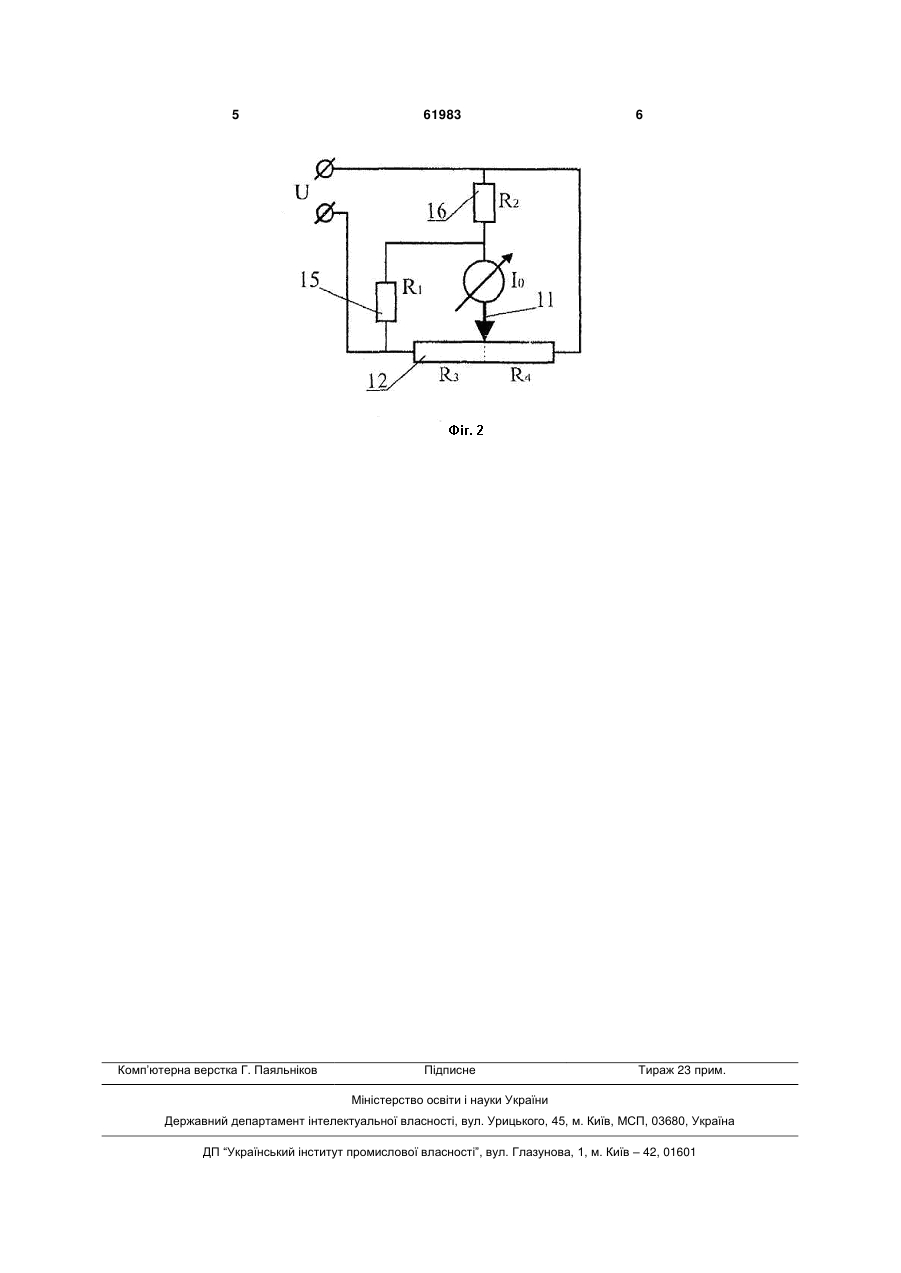

Пристрій для контролю ширини колії шахтного рейкового шляху, що містить візок, який обладнано двома шарнірно закріпленими важелями, на одних кінцях яких розташовані вимірювальні ролики, а другі з'єднані пружним елементом, та реєструючий вузол, який відрізняється тим, що введено гідравлічний демпфер, що включено з обох кінців пружного елемента, а реєструючий вузол виконано у вигляді реостатного перетворювача, що ввімкнуто по мостовій схемі. (19) (21) u201015759 (22) 27.12.2010 (24) 10.08.2011 (46) 10.08.2011, Бюл.№ 15, 2011 р. (72) ДЕНИЩЕНКО ОЛЕКСАНДР ВАЛЕРІЙОВИЧ, РАСЦВЕТАЄВ ВАЛЕРІЙ ОЛЕКСАНДРОВИЧ, ЮРЧЕНКО ОЛЕГ ОЛЕГОВИЧ, НОВОСЕЛЬЦЕВ ВОЛОДИМИР ВОЛОДИМИРОВИЧ (73) ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД "НАЦІОНАЛЬНИЙ ГІРНИЧИЙ УНІВЕРСИТЕТ" 3 11, а ролик 5 через жорстку тягу 13 - з корпусом обмотки 12. Вимірювальний реостат, що складається з обмотки 12 та повзуна 11, ввімкнуто по мостовій схемі, причому величини опорів 15, 16 (R1, R2) підібрані таким чином, що при нормальній ширині колії міст урівноважений і струму І0 у вимірювальній діагоналі немає, у разі розширення або звуження колії міст розбалансовується і прилад фіксує силу струму, пропорційну величині відхилення її розміру, причому зі знаком " +" при збільшенні норми, зі знаком "-" при її зниженні. Фіксація вимірювального струму І0 може здійснюватися, наприклад, комп'ютером через аналоговоцифровий перетворювач або гальванометром шлейфового осцилографа. Пристрій для контролю ширини колії шахтного рейкового шляху працює так. Під час руху візка 1 по рейковому шляху вимірювальні ролики 4, 5 через важелі 2, 3 притискаються до рейок пружиною 8. У разі розширення або звуження колії переміщуються ролики 4, 5 і, 61983 4 відповідно, кінці важелів 2, 3, що спричиняє рух поршня 10 у циліндрі 7. При цьому пружина 8 стискається або розправляється і робоча рідина 14 поступово перетікає через трубопровід 9 із однієї порожнини циліндра 7 у іншу, що сприяє затуханню коливального процесу в системі „пружинаважелі-ролики-рейки.” Під час переміщення ролика 4 рухається повзун 11, а рух ролика 5 спричиняє переміщення корпусу обмотки 12, що викликає зміну величини струму І0, пропорційного зміні ширини колії. Введення у конструкцію пристрою для контролю ширини колії шахтного рейкового шляху гідравлічного демпфера уповільнює коливальний процес у системі і сприяє його затуханню, що, у свою чергу, підвищує надійність та точність результатів. Застосування у реєструючому вузлі реостатного перетворювача дозволяє використовувати сучасні засоби збору, накопичення та обробки інформації замість паперових носіїв і, тим самим, підвищити надійність та точність результатів. 5 Комп’ютерна верстка Г. Паяльніков 61983 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
