Роторна машина

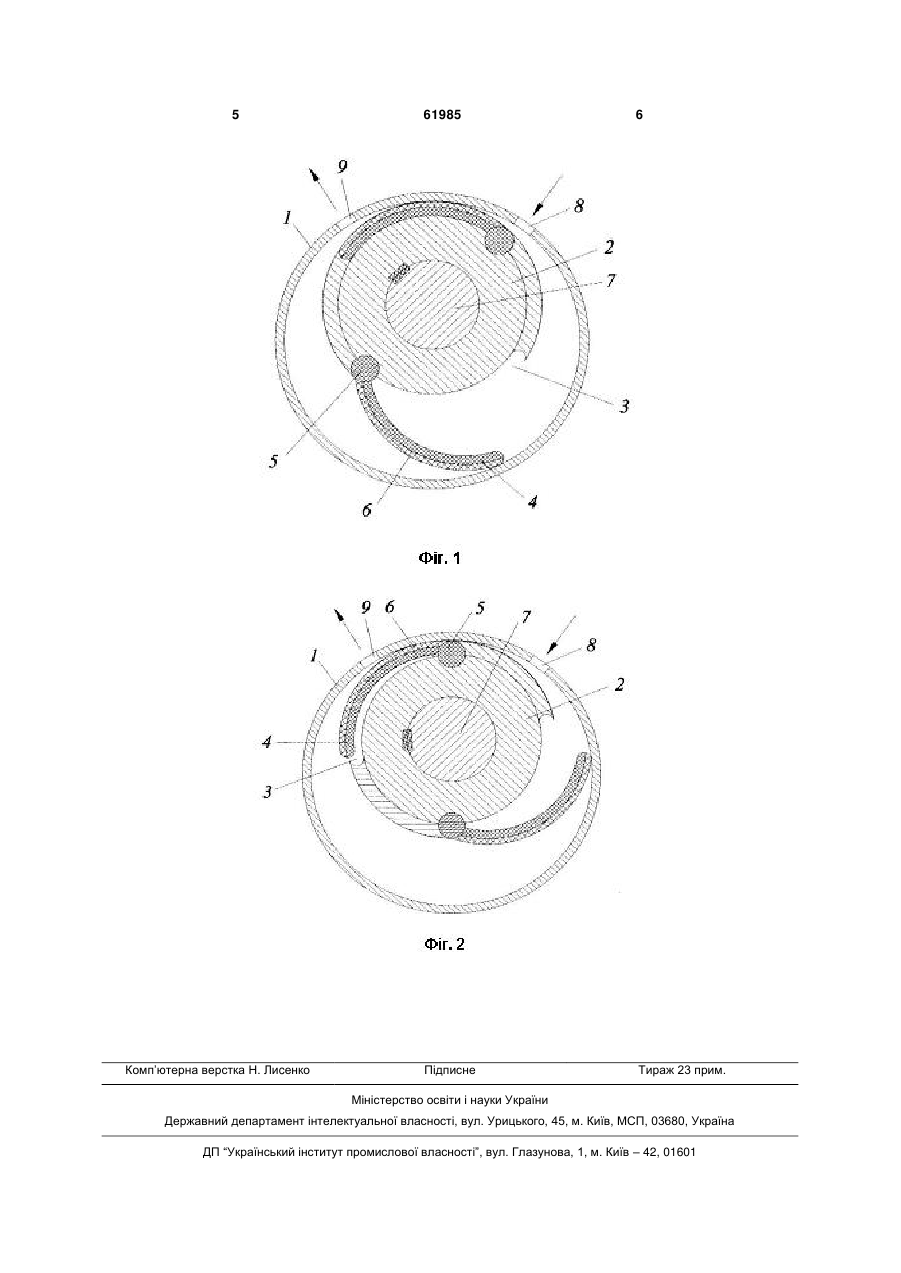

1. Роторна машина, що містить корпус з каналами впуску і випуску робочого тіла, ексцентрично встановлений в корпусі з профільованим пазом 3 рольованої зміни форми і величини зазору. В результаті надійної довготривалої герметичності між робочими камерами не вдається забезпечити високого перепаду тиску, що знижує продуктивність, економічність і стійкість роботи роторної машини. Крім того, неконтрольований знос пластин елемента ущільнювача знижує тривалість безперервної безвідмовної роботи. Задачею передбачуваної корисної моделі є можливість створення такої роторної машини, в якій нове виконання поворотних розділових дугоподібних пластин з антифрикційним покриттям з демпфірувальною властивістю, розміщених на одному рівні в профільованих пазах на поверхні ротора з можливістю поворотного руху і утворенням нагнітальної і всмоктувальної робочих камер, дозволило б забезпечити надійну герметичність між робочими камерами, значно понизити вібрації і за рахунок цього підвищити ефективність, економічність і безвідмовність роботи роторної машини. Рішення задачі досягається тим, що роторна машина містить корпус з каналами для впуску і випуску робочого тіла. Ротор ексцентрично встановлений в корпусі. На його поверхні, в профільованих пазах, розміщені поворотні розділові дугоподібні пластини, які закріплені з можливістю поворотного руху і утворенням нагнітальної і всмоктувальної робочих камер. При цьому поворотні розділові дугоподібні пластини забезпечені покриттям з антифрикційного матеріалу та демпфірувальною властивістю, наприклад, з вуглецевого композиційного матеріалу з наповнювачами. Вміст в профільованих пазах на поверхні ротора поворотних розділових дугоподібних пластин з антифрикційним демпфірувальним покриттям, закріплених з можливістю поворотного руху у взаємодії з іншими елементами невідомо і в роторній машині, що заявляється, проявляє нові властивості, що приводять до підвищення ефективності, економічності і безвідмовності роботи роторної машини. У запропонованому виконанні поворотні розділові дугоподібні пластини одночасно забезпечують надійне ущільнення між нагнітальною і всмоктувальною камерами за рахунок збільшення площі контактної поверхні і наявності на її поверхні покриття з демпфірувальною властивістю, що попереджає витік робочого тіла, а за рахунок антифрикційних властивостей покриття знижуються втрати на тертя в області контакту. У результаті знижується дисипативна втрата енергії, зношування контактних поверхонь, зменшується вібрація, підвищується ефективність і економічність роботи 61985 4 роторної машини. Крім того, наявність рухливих розділових дугоподібних пластин забезпечує плавну роботу роторної машини, що підвищує безвідмовність і надійність її роботи. Сутність корисної моделі пояснює графічний матеріал. На Фіг.1 та Фіг.2 показана схема роторної машини в різних положеннях, двох поворотних розділових дугоподібних пластин, відносно входу та виходу робочого тіла. Роторна машина містить корпус 1, ексцентрично встановлений у корпусі 1 ротор 2 із профільованими на його поверхні пазами 3. В пазах розміщені поворотні розділові дугоподібні пластини 4 з осями 5 і антифрикційним покриттям 6 із демпфірувальною властивістю. Вал 7 надає рух ротору 2. Корпус 1 оснащений патрубком 8 входу у всмоктувальну робочу камеру робочого тіла та патрубком 9 виходу його з нагнітальної камери. Ротор 1 із прилягаючими до нього поворотними дугоподібними пластинами 6 розділяють порожнину корпусу 1 на дві робочі камери - всмоктувальну та нагнітальну. Запропонована роторна машина працює таким чином. При повороті ротора 2, від двигуна, поворотні розділові дугоподібні пластини 6 притиснуті до внутрішньої поверхні корпуса 1. Під дією відцентрової сили, у всмоктувальній камері тиск падає і робоче тіло надходить у неї через патрубок 8, одночасно в нагнітальній робочій камері тиск зростає і відбувається витиснення робочого тіла через патрубок 9 (поршневий ефект). З підвищенням швидкості обертання ротора 2 відцентрова сила, що притискає, зростає збільшуючи щільність прилягання поворотних розділових дугоподібних пластин 4 до поверхні корпусу 1, а властивість демпфірувального антифрикційного покриття 6 підсилює герметичність прилягання, тим самим виключаючи витік робочого тіла з камери нагнітання в камеру всмоктування і появи вібрацій. У положенні «мертва точка» одна з поворотних розділових дугоподібних пластин 4 прилягає до поверхні ротора 2 заповнюючи обсяг профільованого паза 3. Проходить це положення з мінімальним тертям завдяки антифрикційному покриттю 6. Забезпечується максимальна герметичність завдяки максимальній контактній поверхні та демпфірувальній властивості покриття 6. Наведене виконання роторної машини дозволяє забезпечити плавну роботу з високою надійністю та економічністю. 5 Комп’ютерна верстка Н. Лиcенко 61985 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
