Пристрій високочастотного шахтного гучномовного зв’язку по контактному проводу

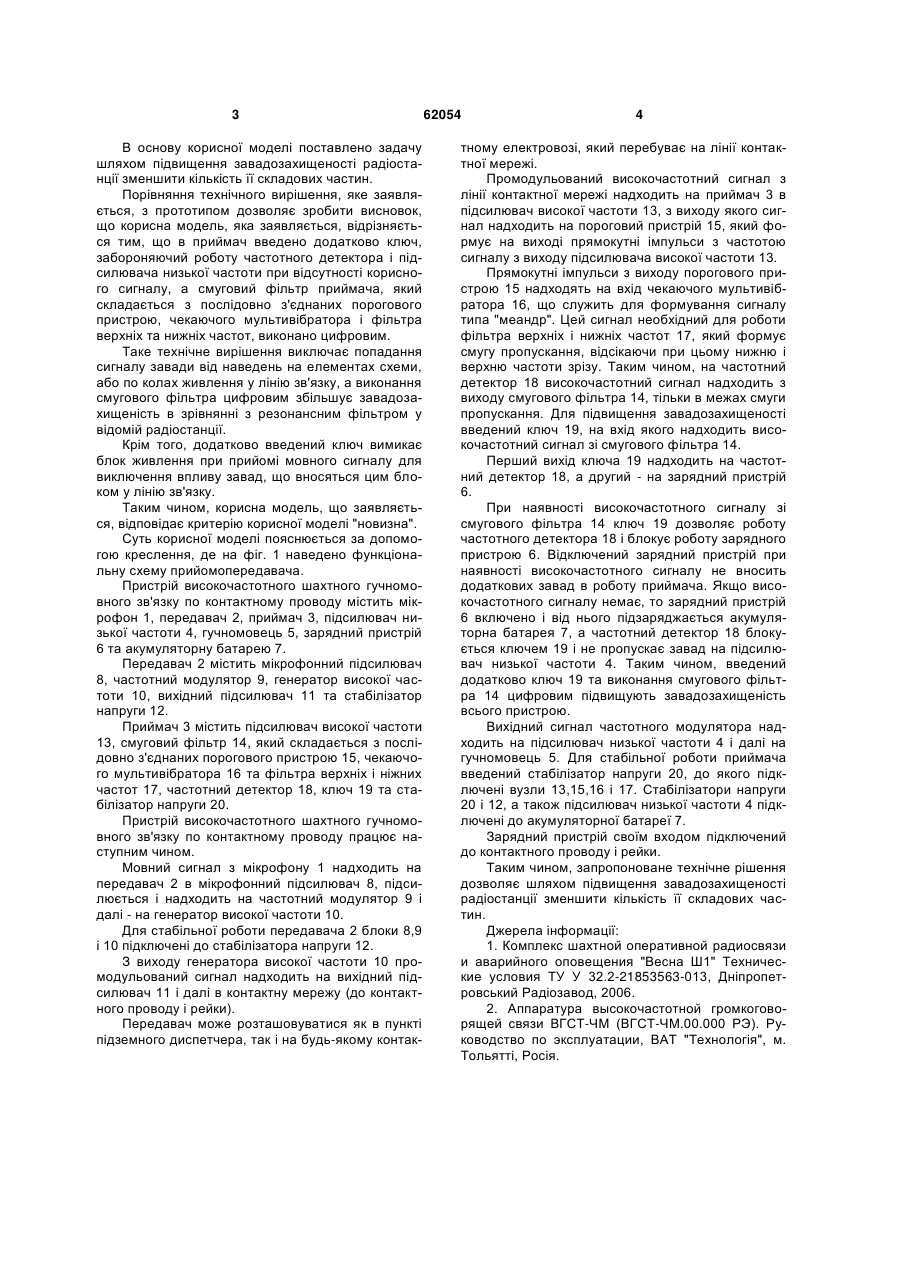

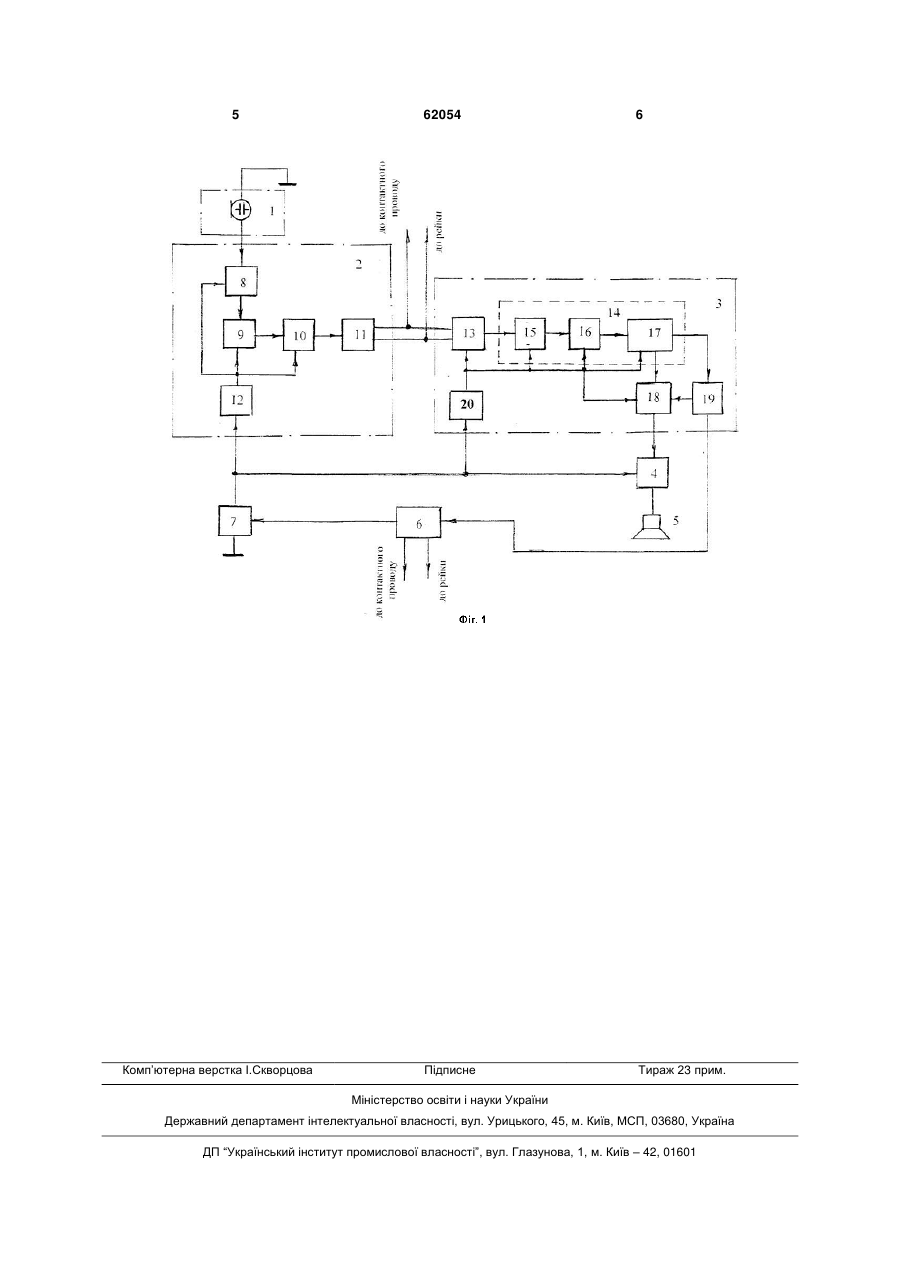

Пристрій високочастотного шахтного гучномовного зв'язку по контактному проводу, що містить мікрофон, передавач, приймач, підсилювач низької частоти, гучномовець, при цьому вихід мікрофона з'єднаний з першим входом мікрофонного підсилювача передавача, вихід якого з'єднаний з першим входом частотного модулятора, вихід якого з'єднаний з першим входом генератора високої частоти, вихід якого з'єднаний з входом вихідного підсилювача, підключеного до контактного проводу та рейки, перший стабілізатор напруги, підключений виходом до других входів мікрофонного підсилювача передавача, частотного модулятора U 2 62054 1 3 В основу корисної моделі поставлено задачу шляхом підвищення завадозахищеності радіостанції зменшити кількість її складових частин. Порівняння технічного вирішення, яке заявляється, з прототипом дозволяє зробити висновок, що корисна модель, яка заявляється, відрізняється тим, що в приймач введено додатково ключ, забороняючий роботу частотного детектора і підсилювача низької частоти при відсутності корисного сигналу, а смуговий фільтр приймача, який складається з послідовно з'єднаних порогового пристрою, чекаючого мультивібратора і фільтра верхніх та нижніх частот, виконано цифровим. Таке технічне вирішення виключає попадання сигналу завади від наведень на елементах схеми, або по колах живлення у лінію зв'язку, а виконання смугового фільтра цифровим збільшує завадозахищеність в зрівнянні з резонансним фільтром у відомій радіостанції. Крім того, додатково введений ключ вимикає блок живлення при прийомі мовного сигналу для виключення впливу завад, що вносяться цим блоком у лінію зв'язку. Таким чином, корисна модель, що заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі пояснюється за допомогою креслення, де на фіг. 1 наведено функціональну схему прийомопередавача. Пристрій високочастотного шахтного гучномовного зв'язку по контактному проводу містить мікрофон 1, передавач 2, приймач 3, підсилювач низької частоти 4, гучномовець 5, зарядний пристрій 6 та акумуляторну батарею 7. Передавач 2 містить мікрофонний підсилювач 8, частотний модулятор 9, генератор високої частоти 10, вихідний підсилювач 11 та стабілізатор напруги 12. Приймач 3 містить підсилювач високої частоти 13, смуговий фільтр 14, який складається з послідовно з'єднаних порогового пристрою 15, чекаючого мультивібратора 16 та фільтра верхніх і ніжних частот 17, частотний детектор 18, ключ 19 та стабілізатор напруги 20. Пристрій високочастотного шахтного гучномовного зв'язку по контактному проводу працює наступним чином. Мовний сигнал з мікрофону 1 надходить на передавач 2 в мікрофонний підсилювач 8, підсилюється і надходить на частотний модулятор 9 і далі - на генератор високої частоти 10. Для стабільної роботи передавача 2 блоки 8,9 і 10 підключені до стабілізатора напруги 12. З виходу генератора високої частоти 10 промодульований сигнал надходить на вихідний підсилювач 11 і далі в контактну мережу (до контактного проводу і рейки). Передавач може розташовуватися як в пункті підземного диспетчера, так і на будь-якому контак 62054 4 тному електровозі, який перебуває на лінії контактної мережі. Промодульований високочастотний сигнал з лінії контактної мережі надходить на приймач 3 в підсилювач високої частоти 13, з виходу якого сигнал надходить на пороговий пристрій 15, який формує на виході прямокутні імпульси з частотою сигналу з виходу підсилювача високої частоти 13. Прямокутні імпульси з виходу порогового пристрою 15 надходять на вхід чекаючого мультивібратора 16, що служить для формування сигналу типа "меандр". Цей сигнал необхідний для роботи фільтра верхніх і нижніх частот 17, який формує смугу пропускання, відсікаючи при цьому нижню і верхню частоти зрізу. Таким чином, на частотний детектор 18 високочастотний сигнал надходить з виходу смугового фільтра 14, тільки в межах смуги пропускання. Для підвищення завадозахищеності введений ключ 19, на вхід якого надходить високочастотний сигнал зі смугового фільтра 14. Перший вихід ключа 19 надходить на частотний детектор 18, а другий - на зарядний пристрій 6. При наявності високочастотного сигналу зі смугового фільтра 14 ключ 19 дозволяє роботу частотного детектора 18 і блокує роботу зарядного пристрою 6. Відключений зарядний пристрій при наявності високочастотного сигналу не вносить додаткових завад в роботу приймача. Якщо високочастотного сигналу немає, то зарядний пристрій 6 включено і від нього підзаряджається акумуляторна батарея 7, а частотний детектор 18 блокується ключем 19 і не пропускає завад на підсилювач низької частоти 4. Таким чином, введений додатково ключ 19 та виконання смугового фільтра 14 цифровим підвищують завадозахищеність всього пристрою. Вихідний сигнал частотного модулятора надходить на підсилювач низької частоти 4 і далі на гучномовець 5. Для стабільної роботи приймача введений стабілізатор напруги 20, до якого підключені вузли 13,15,16 і 17. Стабілізатори напруги 20 і 12, а також підсилювач низької частоти 4 підключені до акумуляторної батареї 7. Зарядний пристрій своїм входом підключений до контактного проводу і рейки. Таким чином, запропоноване технічне рішення дозволяє шляхом підвищення завадозахищеності радіостанції зменшити кількість її складових частин. Джерела інформації: 1. Комплекс шахтной оперативной радиосвязи и аварийного оповещения "Весна Ш1" Технические условия ТУ У 32.2-21853563-013, Дніпропетровський Радіозавод, 2006. 2. Аппаратура высокочастотной громкоговорящей связи ВГСТ-ЧМ (ВГСТ-ЧМ.00.000 РЭ). Руководство по эксплуатации, ВАТ "Технологія", м. Тольятті, Росія. 5 Комп’ютерна верстка І.Скворцова 62054 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
