Модель високочастотного фільтра

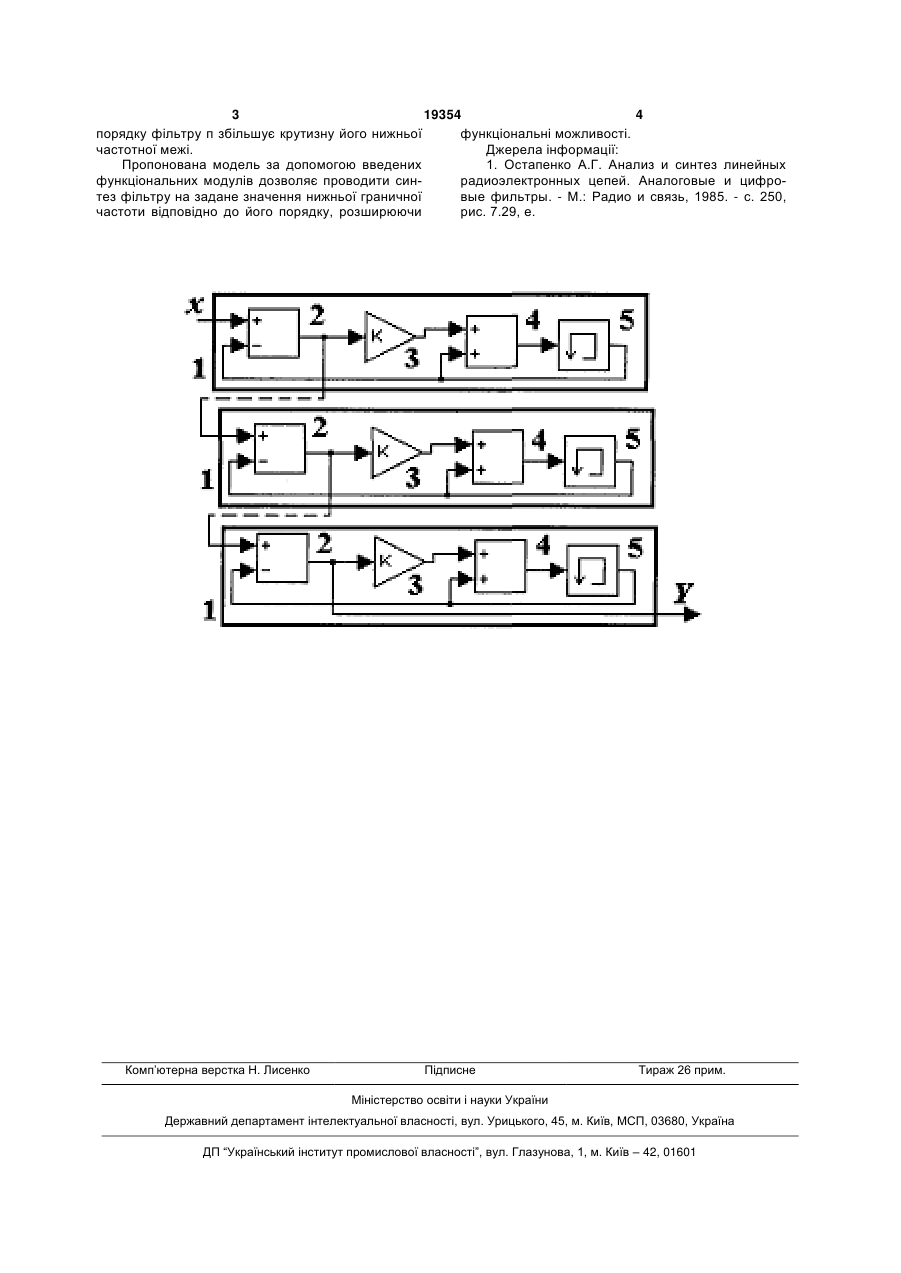

Модель високочастотного фільтра, заснована на моделюванні реакції фільтра з операторною дробово-раціональною передавальною функцією W(s) sn (s f )n , суматор, пристрій порівняння, підсилювач і елемент затримки, яка відрізняється тим, що введені послідовно включені функціональні модулі, число яких відповідає порядку фільтра n, що складаються з послідовно з’єднаних пристрою порівняння, що є входом функціонального модуля, підсилювача, суматора, вихід якого з’єднаний з входом елемента затримки, вихід якого підключений до другого входу суматора і інверсного входу пристрою порівняння, утворюючи негативний зворотний зв'язок, причому виходом функціонального модуля є вихід пристрою порівняння, вхідний сигнал подають на вхід першого функціонального модуля, а вихід останнього функціонального модуля є виходом фільтра. W(s) sn (s f )n , де W(s) - операторна дробово-раціональна передавальна функція, s - оператор Лапласа, n порядок фільтру, f - нижня гранична частота фільтру. Суть пропонованої корисної моделі виражається сукупністю наступних істотних відмітних ознак: введено n послідовно включених функціо 19354 (11) UA нальних модулів, кожний з яких складається з пристрою порівняння вхідного сигналу фільтру і вихідного сигналу елемента затримки, підсилювача, коефіцієнт посилення якого визначає нижню граничну частоту фільтру, суматора для підсумовування вихідного сигналу підсилювача і елемента затримки. На кресленні є схема, пояснююча суть пропонованої корисної моделі. Вона містить послідовно включені функціональні модулі 1, число яких відповідає порядку фільтру n. Функціональні модулі складаються з послідовно сполучених пристрою порівняння 2, який є входом функціонального модуля, суматора 3 і елемента затримки 4, вихід якого сполучений з другим входом суматора 3 і інверсним входом пристрою порівняння 2, утворюючи негативний зворотний зв'язок. Виходом функціонального модуля служить вихід пристрою порівняння 2. Вхідний сигнал х підключений до входу першого функціонального модуля. Вихід останнього функціонального модуля є виходом фільтру Y. Робота фільтру відбувається таким чином. Вхідний сигнал фільтру х піддається n-кратному функціональному перетворенню відповідно до порядку фільтру n за допомогою n послідовно включених функціональних модулів. Підвищення (19) Модель відноситься до радіотехнічних систем фільтрації сигналу і може бути використаний в автоматиці і телемеханіці для корекції систем управління. Відомий фільтр [1], заснований на дискретному перетворенні сигналу. Недоліком його є складність реалізації. Як прототип вибраний фільтр [по пат. SU1499430, ІРС Н03Н17/04 (REJECTION DIGITAL FILTER, 1989-08-07)], що містить суматор, пристрій порівняння і елемент затримки сигналу. Його недоліком є обмежені функціональні можливості. В основу корисної моделі поставлена задача розширення функціональних можливостей на основі опису реакції фільтру з операторною дробовораціональною передавальною функцією (13) U де W(s) - операторна дробово-раціональна передавальна функція; s - оператор Лапласа; n - порядок фільтра; f- нижня гранична частота, що містить 2 3 19354 4 порядку фільтру п збільшує крутизну його нижньої функціональні можливості. частотної межі. Джерела інформації: Пропонована модель за допомогою введених 1. Остапенко А.Г. Анализ и синтез линейных функціональних модулів дозволяє проводити синрадиоэлектронных цепей. Аналоговые и цифротез фільтру на задане значення нижньої граничної вые фильтры. - М.: Радио и связь, 1985. - с. 250, частоти відповідно до його порядку, розширюючи рис. 7.29, е. Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
