Спосіб контролю процесу магнітної очистки від феромагнітних домішок сипучих, рідких і газових середовищ

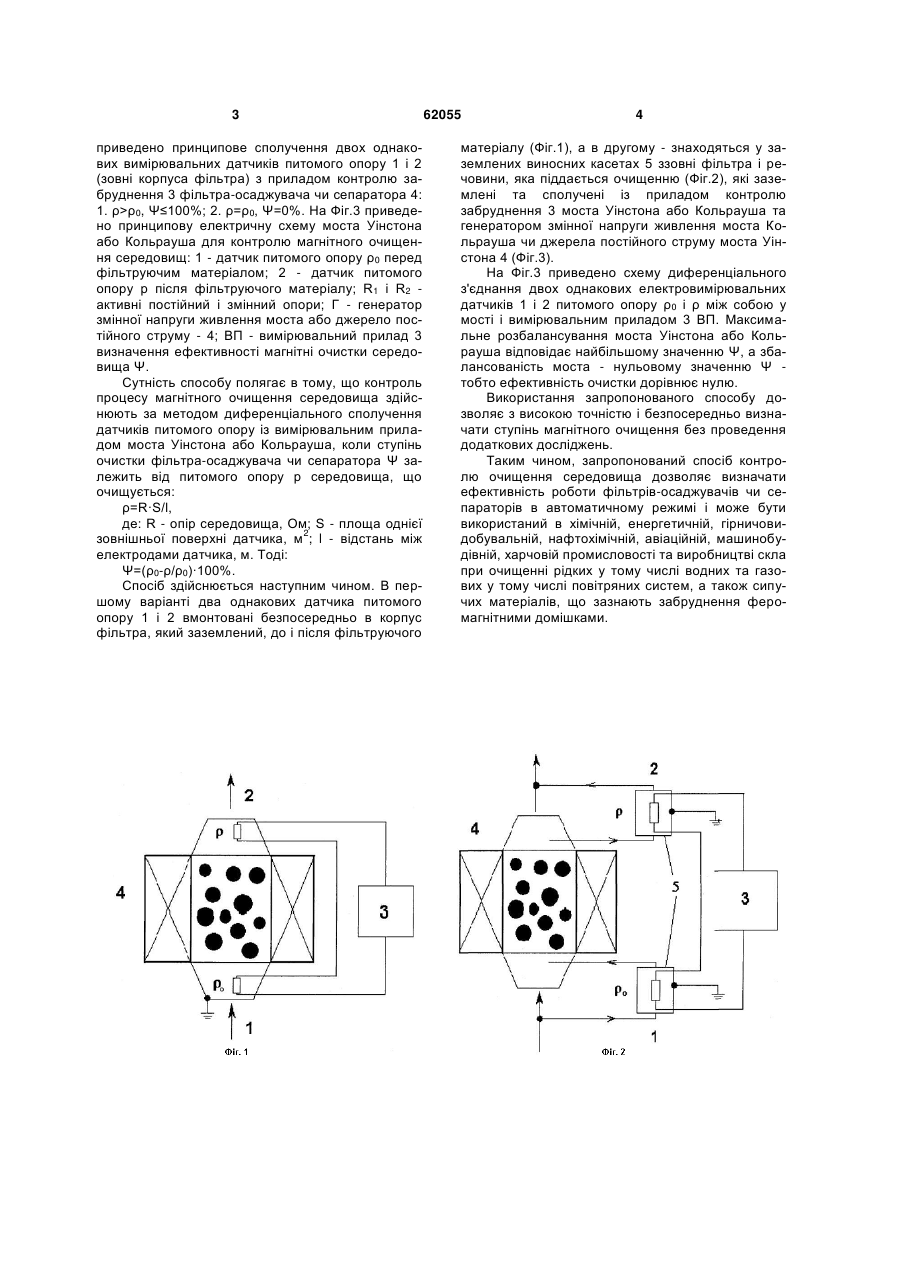

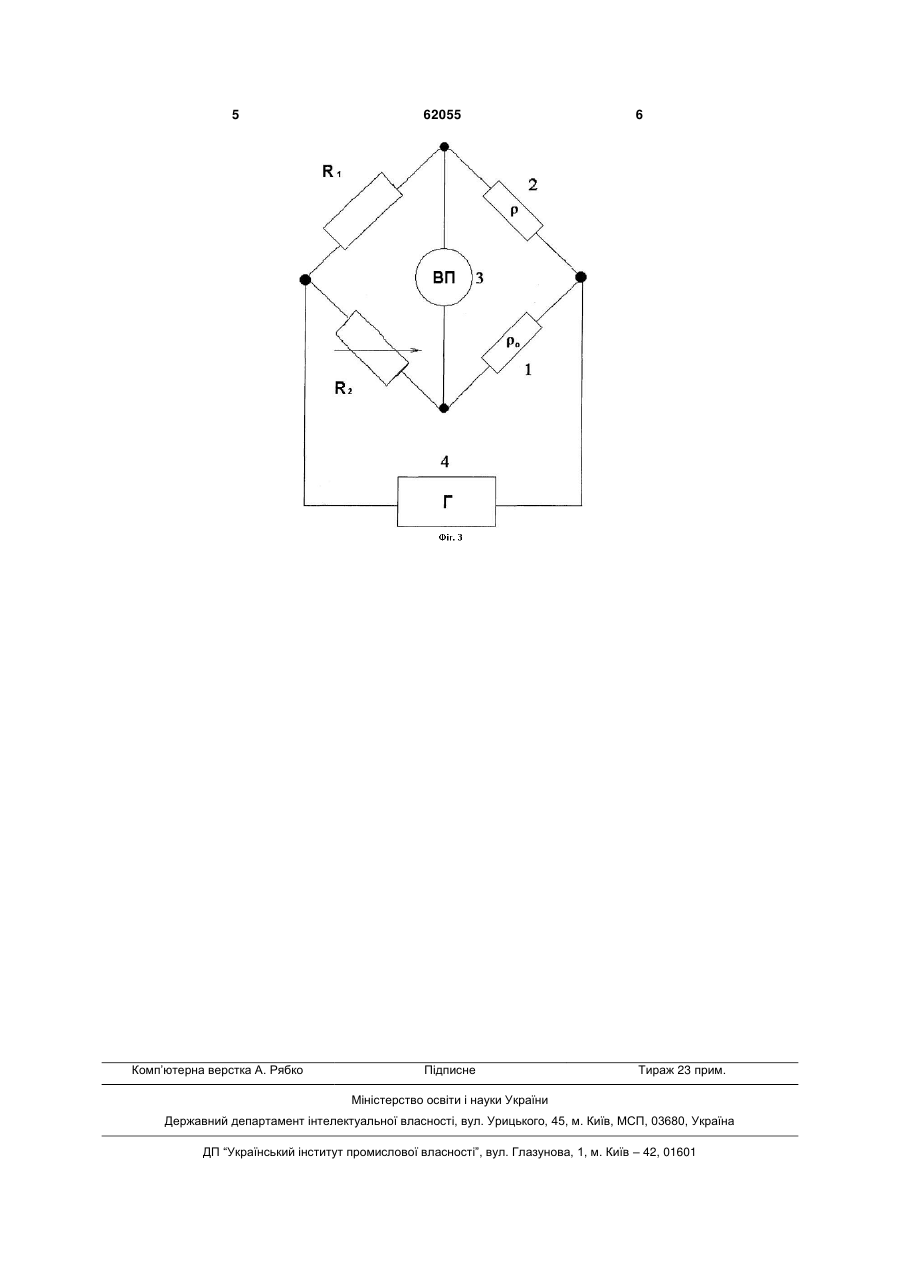

Спосіб контролю процесу магнітної очистки від феромагнітних домішок сипучих, рідких і газо 3 приведено принципове сполучення двох однакових вимірювальних датчиків питомого опору 1 і 2 (зовні корпуса фільтра) з приладом контролю забруднення 3 фільтра-осаджувача чи сепаратора 4: 1. ρ>ρ0, Ψ≤100%; 2. ρ=ρ0, Ψ=0%. На Фіг.3 приведено принципову електричну схему моста Уінстона або Кольрауша для контролю магнітного очищення середовищ: 1 - датчик питомого опору ρ0 перед фільтруючим матеріалом; 2 - датчик питомого опору р після фільтруючого матеріалу; R1 і R2 активні постійний і змінний опори; Г - генератор змінної напруги живлення моста або джерело постійного струму - 4; ВП - вимірювальний прилад 3 визначення ефективності магнітні очистки середовища Ψ. Сутність способу полягає в тому, що контроль процесу магнітного очищення середовища здійснюють за методом диференціального сполучення датчиків питомого опору із вимірювальним приладом моста Уінстона або Кольрауша, коли ступінь очистки фільтра-осаджувача чи сепаратора Ψ залежить від питомого опору р середовища, що очищується: ρ=R·S/l, де: R - опір середовища, Ом; S - площа однієї 2 зовнішньої поверхні датчика, м ; l - відстань між електродами датчика, м. Тоді: Ψ=(ρ0-ρ/ρ0)·100%. Спосіб здійснюється наступним чином. В першому варіанті два однакових датчика питомого опору 1 і 2 вмонтовані безпосередньо в корпус фільтра, який заземлений, до і після фільтруючого 62055 4 матеріалу (Фіг.1), а в другому - знаходяться у заземлених виносних касетах 5 ззовні фільтра і речовини, яка піддається очищенню (Фіг.2), які заземлені та сполучені із приладом контролю забруднення 3 моста Уінстона або Кольрауша та генератором змінної напруги живлення моста Кольрауша чи джерела постійного струму моста Уінстона 4 (Фіг.3). На Фіг.3 приведено схему диференціального з'єднання двох однакових електровимірювальних датчиків 1 і 2 питомого опору ρ0 і ρ між собою у мості і вимірювальним приладом 3 ВП. Максимальне розбалансування моста Уінстона або Кольрауша відповідає найбільшому значенню Ψ, а збалансованість моста - нульовому значенню Ψ тобто ефективність очистки дорівнює нулю. Використання запропонованого способу дозволяє з високою точністю і безпосередньо визначати ступінь магнітного очищення без проведення додаткових досліджень. Таким чином, запропонований спосіб контролю очищення середовища дозволяє визначати ефективність роботи фільтрів-осаджувачів чи сепараторів в автоматичному режимі і може бути використаний в хімічній, енергетичній, гірничовидобувальній, нафтохімічній, авіаційній, машинобудівній, харчовій промисловості та виробництві скла при очищенні рідких у тому числі водних та газових у тому числі повітряних систем, а також сипучих матеріалів, що зазнають забруднення феромагнітними домішками. 5 Комп’ютерна верстка А. Рябко 62055 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
