Пристрій для отримання зразків кісток

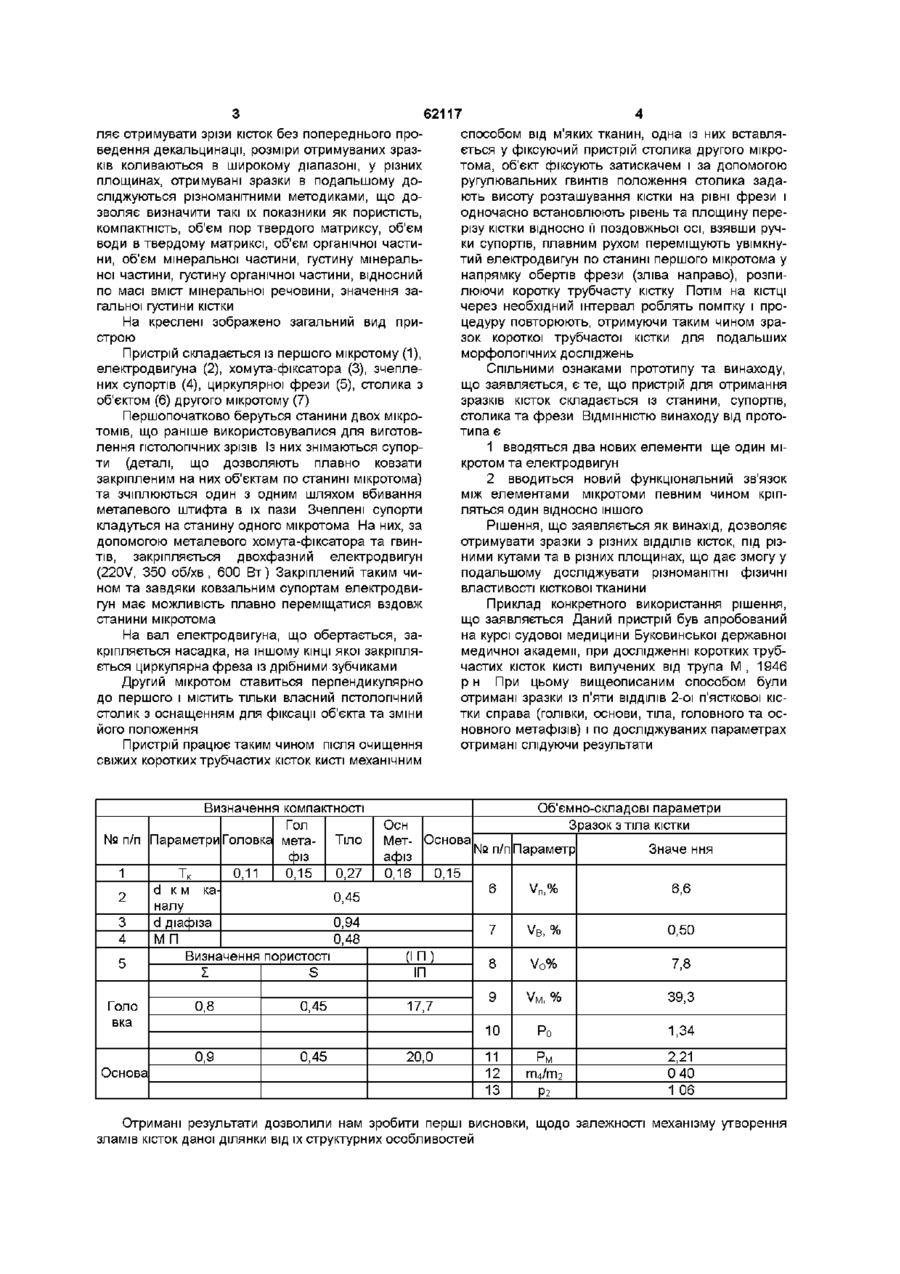

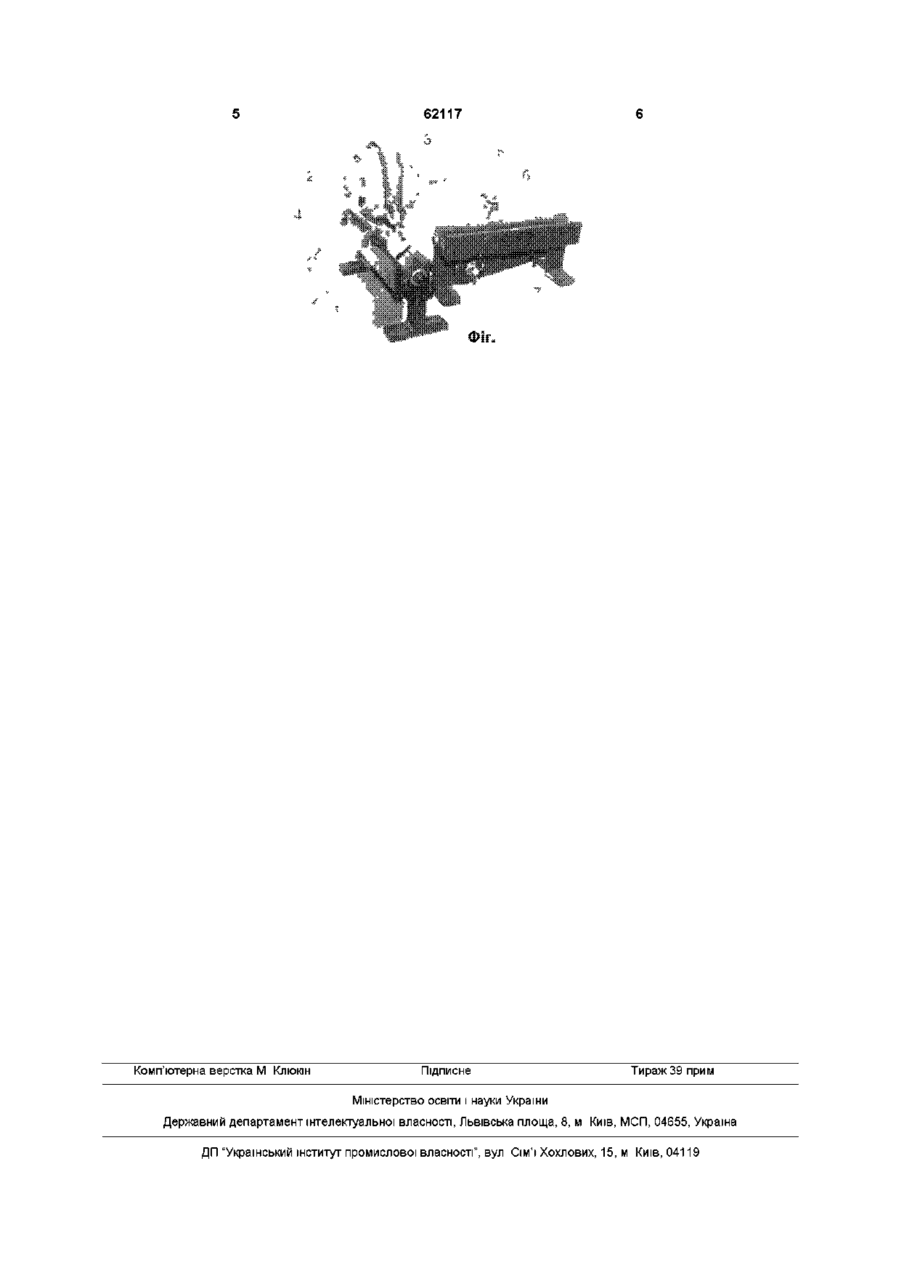

Пристрій для отримання зразків кісток, що містить станину мікротома, супорт, столик та ніж, який відрізняється тим, що до одного санного мікротома кріпиться другий санний мікротом, розташований перпендикулярно першому, причому супорти обох мікротомів зчіплюються один з одним, зчеплені супорти кріпляться на станину першого мікротома, на них кріпиться двофазний електродвигун, а другий мікротом містить тільки столик з оснащенням для фіксації об'єкта Винахід відноситься до медицини, а саме до судової медицини та судово-медичної експертизи, патологічної анатоми, гістологи та анатомії і може бути використаний для отримання зразків трубчастих та губчастих кісток ВІДОМІ методи отримання зразків кісток за допомогою мікротомів для подальшого вивчення їх властивостей дозволяють це зробити із різних ВІДДІЛІВ кісток, отримуючи зразки заданої товщини, але жоден з відомих способів не забезпечує отримання зразків для подальшого максимально повного визначення усіх можливих властивостей кістки Тим не менше, комплексне і повне дослідження зразків кісток з визначенням їх властивостей необхідне для встановлення механізмів зламів кісток скелету людини Тому ми пропонуємо спосіб, що виключає вказані недоліки Прототипом винаходу являється пристрій для отримання зразків кісток - мікротома санний МС-2 (джерело інформації - "Паспорт тЖ2 893 002 ПС Мікротом санний МС2" - Харьків, 1984 - 8с) Пристрій-прототип складається з станини мікротома, супорту, столика та ножа Столик мікротома обладнаний зажимом, в який вставляється блок із об'єктом, з якого необхідно зробити зрізи (для отримання зрізів кісток кістку попередньо декальцинують, потім вирізають із досліджувальноі частини зразок, ВІДПОВІДНИМИ методиками підготовлюють та заливають у блоки) Ніж (фреза) вставляється у паз утримувача і закріплюється гвинтами Супорт представляє собою деталь, що дозволяє плавно ковзати закріпленим на ній об'єк там по станині мікротома Принцип роботи пристрою за ручку переміщується супорт мікротома із закріпленим на ньому ножем в напрямку об'єкта, що закріплений на столику Недоліками прототипу є те, що його не можна застосувати для отримання зразків нативної кістки, а під час декальцинації першопочаткові м властивості втрачаються, розміри зразків отримуються в строго обмеженому діапазоні, тільки у вертикальній площині, отримані зразки досліджуються обмеженими методиками (в основному мікроскопічними), що не дозволяє в подальшому максимально повно визначити усі можливі властивості кістки тощо В основу винаходу поставлено задачу удосконалити пристрій для отримання зразків кісток шляхом виконання розпилів кісток без попереднього проведення їх декальцинації з метою подальшого їх дослідження для отримання різностороннього уявлення про анатомо-структурні особливості кісток для визначення механізмів їх зламів Поставлена задача вирішується тим, що у пристрої для отримання зразків кісток, який складається із станини мікротома, супорту, столика та ножа, згідно до винаходу, до одного санного мікротома кріпиться другий санний мікротом, розташований перпендикулярно першому, причому супорти обох мікротомів зчіплюються один з одним, зчеплені супорти кріпляться на станину першого мікротома, на них кріпиться двофазний електродвигун, а другий мікротом містить тільки столик з оснащенням для фіксацій об'єкта Запропонована конструкція пристрою дозво (О 62117 ляє отримувати зрізи кісток без попереднього проведення декальцинації, розміри отримуваних зразків коливаються в широкому діапазоні, у різних площинах, отримувані зразки в подальшому досліджуються різноманітними методиками, що дозволяє визначити такі їх показники як пористість, компактність, об'єм пор твердого матриксу, об'єм води в твердому матриксі, об'єм органічної частини, об'єм мінеральної частини, густину мінеральної частини, густину органічної частини, відносний по масі вміст мінеральної речовини, значення загальної густини кістки На креслені зображено загальний вид пристрою Пристрій складається із першого мікротому (1), електродвигуна (2), хомута-фіксатора (3), зчеплених супортів (4), циркулярної фрези (5), столика з об'єктом (6) другого мікротому (7) Першопочатково беруться станини двох мікротомів, що раніше використовувалися для виготовлення ГІСТОЛОГІЧНИХ зрізів Із них знімаються супорти (деталі, що дозволяють плавно ковзати закріпленим на них об'єктам по станині мікротома) та зчіплюються один з одним шляхом вбивання металевого штифта в їх пази Зчеплені супорти кладуться на станину одного мікротома На них, за допомогою металевого хомута-фіксатора та гвинтів, закріпляється двохфазний електродвигун (220V, 350 об/хв , 600 Вт) Закріплений таким чином та завдяки ковзальним супортам електродвигун має можливість плавно переміщатися вздовж станини мікротома На вал електродвигуна, що обертається, закріпляється насадка, на іншому КІНЦІ якої закріпляється циркулярна фреза із дрібними зубчиками Другий мікротом ставиться перпендикулярно до першого і містить тільки власний ГІСТОЛОГІЧНИЙ столик з оснащенням для фіксації об'єкта та зміни його положення Пристрій працює таким чином після очищення свіжих коротких трубчастих кісток кисті механічним Визначення компактності Гол № п/п Параметри Головка мета- Тіло фіз 1 0,11 0,15 0,27 Тк d к м ка2 0,45 налу 3 d діафіза 0,94 4 М П 0,48 Визначення пористості 5 І S Голо вка Спільними ознаками прототипу та винаходу, що заявляється, є те, що пристрій для отримання зразків кісток складається із станини, супортів, столика та фрези ВІДМІННІСТЮ винаходу від прототипа є 1 вводяться два нових елементи ще один мікротом та електродвигун 2 вводиться новий функціональний зв'язок між елементами мікротоми певним чином кріпляться ОДИН ВІДНОСНО ІНШОГО Рішення, що заявляється як винахід, дозволяє отримувати зразки з різних ВІДДІЛІВ КІСТОК, ПІД різними кутами та в різних площинах, що дає змогу у подальшому досліджувати різноманітні фізичні властивості кісткової тканини Приклад конкретного використання рішення, що заявляється Даний пристрій був апробований на курсі судової медицини Буковинської державної медичної академії, при дослідженні коротких трубчастих кісток кисті вилучених від трупа М , 1946 р н При цьому вищеописаним способом були отримані зразки із п'яти ВІДДІЛІВ 2-ої п'ясткової кістки справа (голівки, ОСНОВИ, тіла, головного та основного метафізів) і по досліджуваних параметрах отримані слідуючи результати Об'ємно-складові параметри Осн Зразок зтіла кістки Мет- Основа № п/п Параметр Значе ння афіз 0,16 0,15 6 6,6 Vn,% 0,45 0,45 7 (ІП) ІП 17,7 20,0 VB, % 0,50 8 Vo% 7,8 9 VM, % 39,3 10 0,8 0,9 Основа способом від м'яких тканин, одна із них вставляється у фіксуючий пристрій столика другого мікротома, об'єкт фіксують затискачем і за допомогою ругулювальних гвинтів положення столика задають висоту розташування кістки на рівні фрези і одночасно встановлюють рівень та площину перерізу кістки відносно її поздовжньої осі, взявши ручки супортів, плавним рухом переміщують увімкнутий електродвигун по станині першого мікротома у напрямку обертів фрези (зліва направо), розпилюючи коротку трубчасту кістку Потім на КІСТЦІ через необхідний інтервал роблять помітку і процедуру повторюють, отримуючи таким чином зразок короткої трубчастої кістки для подальших морфологічних досліджень Po 1,34 11 12 13 Рм ГП4/ГП2 2,21 0 40 1 06 P2 Отримані результати дозволили нам зробити перші висновки, щодо залежності механізму утворення зламів кісток даної ділянки від їх структурних особливостей 62117 Комп'ютерна верстка М Клюкш Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
