Пральна машина

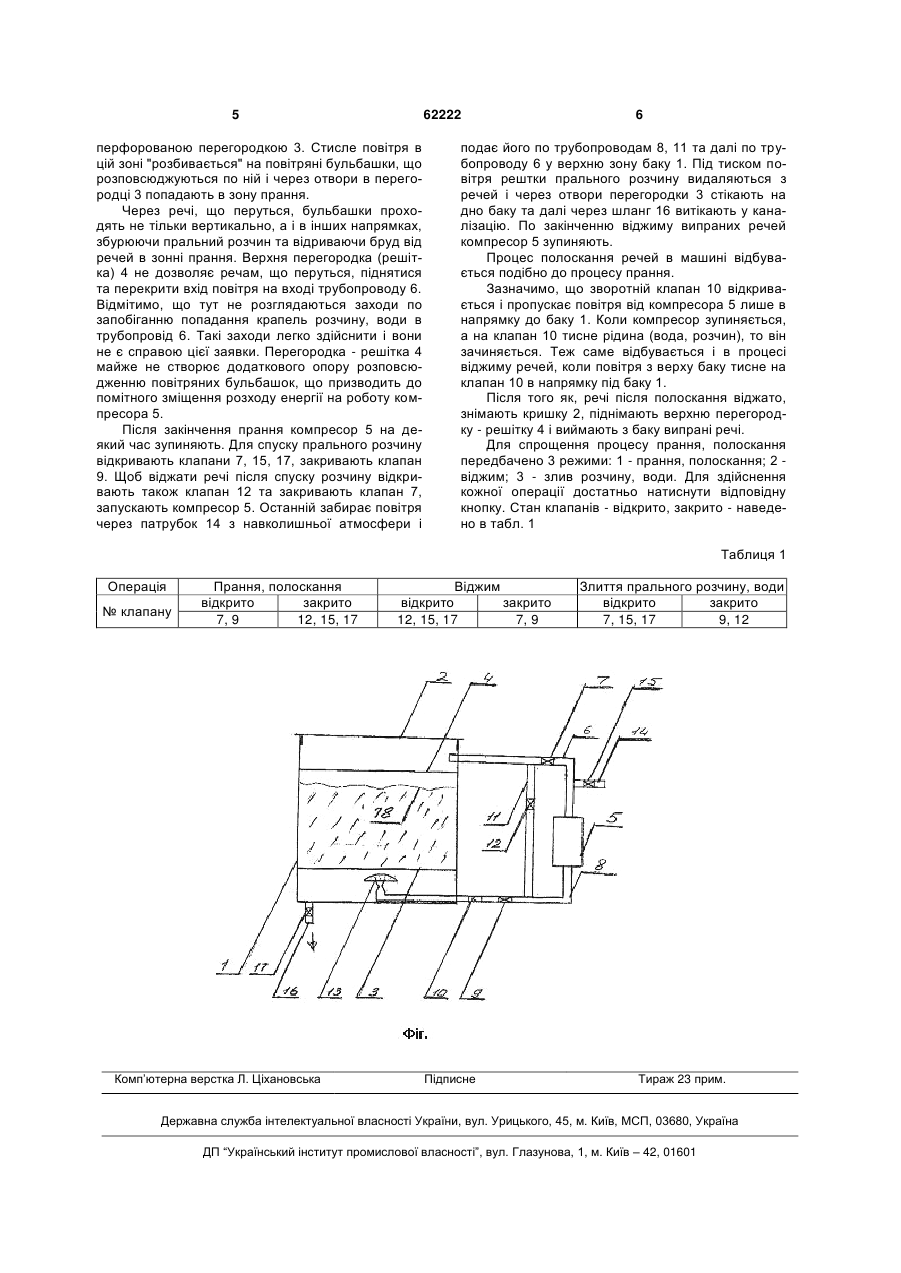

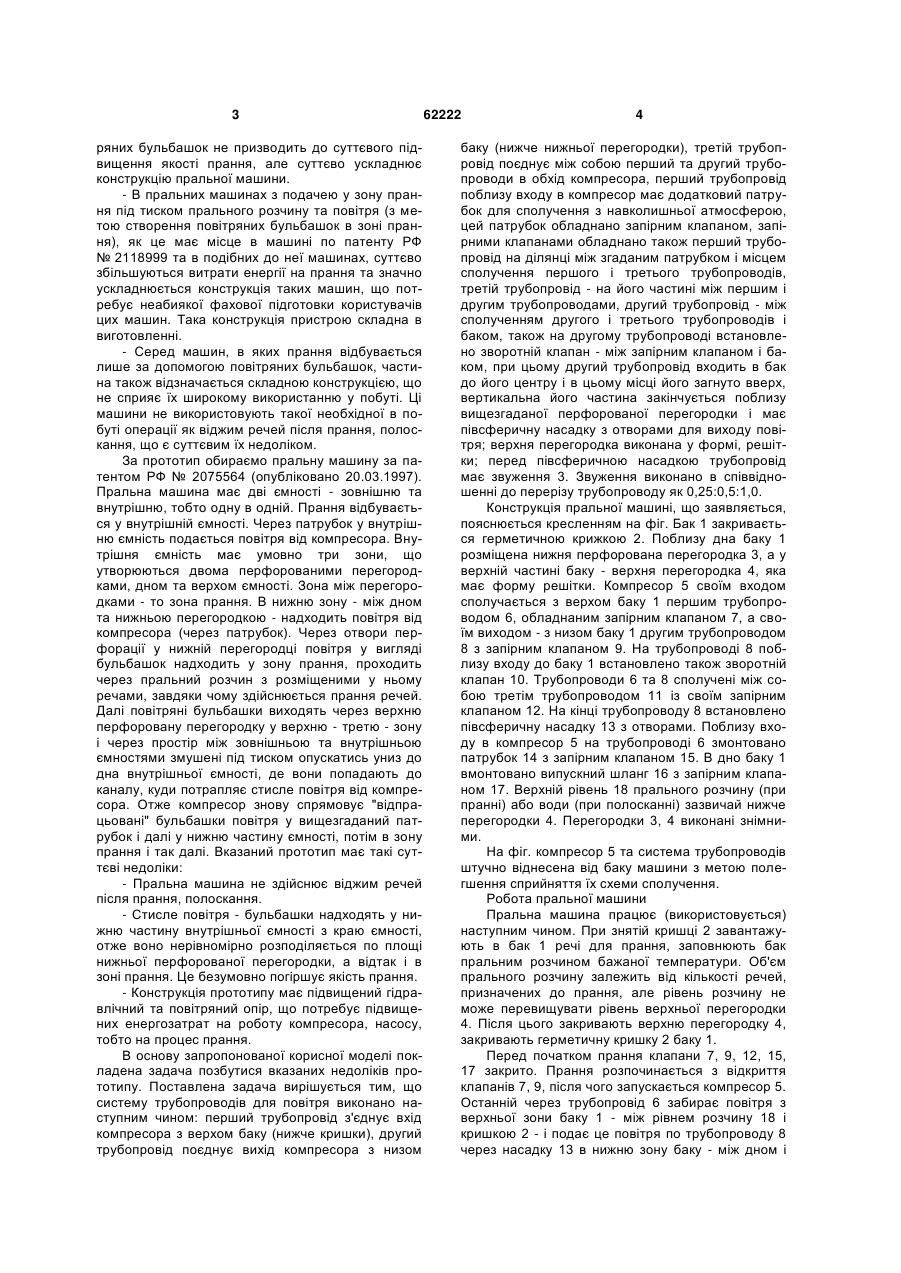

1. Пральна машина, яка складається з бака з герметичною кришкою для прального розчину, двох перфорованих перегородок, одна з яких розміщена поблизу дна бака, а друга - поблизу його верху, компресора, шланга з клапаном для видалення води, системи трубопроводів для поєднання компресора з баком, яка відрізняється тим, що систему трубопроводів виконано так, що перший трубопровід з'єднує вхід компресора з верхом бака (нижче кришки), другий трубопровід поєднує вихід компресора з низом бака (нижче нижньої перегородки), третій трубопровід поєднує між собою перший і другий трубопроводи в обхід компресора, а перший трубопровід поблизу входу в компресор має додатковий патрубок для сполучення з навко U 2 (19) 1 3 ряних бульбашок не призводить до суттєвого підвищення якості прання, але суттєво ускладнює конструкцію пральної машини. - В пральних машинах з подачею у зону прання під тиском прального розчину та повітря (з метою створення повітряних бульбашок в зоні прання), як це має місце в машині по патенту РФ № 2118999 та в подібних до неї машинах, суттєво збільшуються витрати енергії на прання та значно ускладнюється конструкція таких машин, що потребує неабиякої фахової підготовки користувачів цих машин. Така конструкція пристрою складна в виготовленні. - Серед машин, в яких прання відбувається лише за допомогою повітряних бульбашок, частина також відзначається складною конструкцією, що не сприяє їх широкому використанню у побуті. Ці машини не використовують такої необхідної в побуті операції як віджим речей після прання, полоскання, що є суттєвим їх недоліком. За прототип обираємо пральну машину за патентом РФ № 2075564 (опубліковано 20.03.1997). Пральна машина має дві ємності - зовнішню та внутрішню, тобто одну в одній. Прання відбувається у внутрішній ємності. Через патрубок у внутрішню ємність подається повітря від компресора. Внутрішня ємність має умовно три зони, що утворюються двома перфорованими перегородками, дном та верхом ємності. Зона між перегородками - то зона прання. В нижню зону - між дном та нижньою перегородкою - надходить повітря від компресора (через патрубок). Через отвори перфорації у нижній перегородці повітря у вигляді бульбашок надходить у зону прання, проходить через пральний розчин з розміщеними у ньому речами, завдяки чому здійснюється прання речей. Далі повітряні бульбашки виходять через верхню перфоровану перегородку у верхню - третю - зону і через простір між зовнішньою та внутрішньою ємностями змушені під тиском опускатись униз до дна внутрішньої ємності, де вони попадають до каналу, куди потрапляє стисле повітря від компресора. Отже компресор знову спрямовує "відпрацьовані" бульбашки повітря у вищезгаданий патрубок і далі у нижню частину ємності, потім в зону прання і так далі. Вказаний прототип має такі суттєві недоліки: - Пральна машина не здійснює віджим речей після прання, полоскання. - Стисле повітря - бульбашки надходять у нижню частину внутрішньої ємності з краю ємності, отже воно нерівномірно розподіляється по площі нижньої перфорованої перегородки, а відтак і в зоні прання. Це безумовно погіршує якість прання. - Конструкція прототипу має підвищений гідравлічний та повітряний опір, що потребує підвищених енергозатрат на роботу компресора, насосу, тобто на процес прання. В основу запропонованої корисної моделі покладена задача позбутися вказаних недоліків прототипу. Поставлена задача вирішується тим, що систему трубопроводів для повітря виконано наступним чином: перший трубопровід з'єднує вхід компресора з верхом баку (нижче кришки), другий трубопровід поєднує вихід компресора з низом 62222 4 баку (нижче нижньої перегородки), третій трубопровід поєднує між собою перший та другий трубопроводи в обхід компресора, перший трубопровід поблизу входу в компресор має додатковий патрубок для сполучення з навколишньої атмосферою, цей патрубок обладнано запірним клапаном, запірними клапанами обладнано також перший трубопровід на ділянці між згаданим патрубком і місцем сполучення першого і третього трубопроводів, третій трубопровід - на його частині між першим і другим трубопроводами, другий трубопровід - між сполученням другого і третього трубопроводів і баком, також на другому трубопроводі встановлено зворотній клапан - між запірним клапаном і баком, при цьому другий трубопровід входить в бак до його центру і в цьому місці його загнуто вверх, вертикальна його частина закінчується поблизу вищезгаданої перфорованої перегородки і має півсферичну насадку з отворами для виходу повітря; верхня перегородка виконана у формі, решітки; перед півсферичною насадкою трубопровід має звуження 3. Звуження виконано в співвідношенні до перерізу трубопроводу як 0,25:0,5:1,0. Конструкція пральної машині, що заявляється, пояснюється кресленням на фіг. Бак 1 закривається герметичною крижкою 2. Поблизу дна баку 1 розміщена нижня перфорована перегородка 3, а у верхній частині баку - верхня перегородка 4, яка має форму решітки. Компресор 5 своїм входом сполучається з верхом баку 1 першим трубопроводом 6, обладнаним запірним клапаном 7, а своїм виходом - з низом баку 1 другим трубопроводом 8 з запірним клапаном 9. На трубопроводі 8 поблизу входу до баку 1 встановлено також зворотній клапан 10. Трубопроводи 6 та 8 сполучені між собою третім трубопроводом 11 із своїм запірним клапаном 12. На кінці трубопроводу 8 встановлено півсферичну насадку 13 з отворами. Поблизу входу в компресор 5 на трубопроводі 6 змонтовано патрубок 14 з запірним клапаном 15. В дно баку 1 вмонтовано випускний шланг 16 з запірним клапаном 17. Верхній рівень 18 прального розчину (при пранні) або води (при полосканні) зазвичай нижче перегородки 4. Перегородки 3, 4 виконані знімними. На фіг. компресор 5 та система трубопроводів штучно віднесена від баку машини з метою полегшення сприйняття їх схеми сполучення. Робота пральної машини Пральна машина працює (використовується) наступним чином. При знятій кришці 2 завантажують в бак 1 речі для прання, заповнюють бак пральним розчином бажаної температури. Об'єм прального розчину залежить від кількості речей, призначених до прання, але рівень розчину не може перевищувати рівень верхньої перегородки 4. Після цього закривають верхню перегородку 4, закривають герметичну кришку 2 баку 1. Перед початком прання клапани 7, 9, 12, 15, 17 закрито. Прання розпочинається з відкриття клапанів 7, 9, після чого запускається компресор 5. Останній через трубопровід 6 забирає повітря з верхньої зони баку 1 - між рівнем розчину 18 і кришкою 2 - і подає це повітря по трубопроводу 8 через насадку 13 в нижню зону баку - між дном і 5 62222 перфорованою перегородкою 3. Стисле повітря в цій зоні "розбивається" на повітряні бульбашки, що розповсюджуються по ній і через отвори в перегородці 3 попадають в зону прання. Через речі, що перуться, бульбашки проходять не тільки вертикально, а і в інших напрямках, збурюючи пральний розчин та відриваючи бруд від речей в зонні прання. Верхня перегородка (решітка) 4 не дозволяє речам, що перуться, піднятися та перекрити вхід повітря на вході трубопроводу 6. Відмітимо, що тут не розглядаються заходи по запобіганню попадання крапель розчину, води в трубопровід 6. Такі заходи легко здійснити і вони не є справою цієї заявки. Перегородка - решітка 4 майже не створює додаткового опору розповсюдженню повітряних бульбашок, що призводить до помітного зміщення розходу енергії на роботу компресора 5. Після закінчення прання компресор 5 на деякий час зупиняють. Для спуску прального розчину відкривають клапани 7, 15, 17, закривають клапан 9. Щоб віджати речі після спуску розчину відкривають також клапан 12 та закривають клапан 7, запускають компресор 5. Останній забирає повітря через патрубок 14 з навколишньої атмосфери і 6 подає його по трубопроводам 8, 11 та далі по трубопроводу 6 у верхню зону баку 1. Під тиском повітря рештки прального розчину видаляються з речей і через отвори перегородки 3 стікають на дно баку та далі через шланг 16 витікають у каналізацію. По закінченню віджиму випраних речей компресор 5 зупиняють. Процес полоскання речей в машині відбувається подібно до процесу прання. Зазначимо, що зворотній клапан 10 відкривається і пропускає повітря від компресора 5 лише в напрямку до баку 1. Коли компресор зупиняється, а на клапан 10 тисне рідина (вода, розчин), то він зачиняється. Теж саме відбувається і в процесі віджиму речей, коли повітря з верху баку тисне на клапан 10 в напрямку під баку 1. Після того як, речі після полоскання віджато, знімають кришку 2, піднімають верхню перегородку - решітку 4 і виймають з баку випрані речі. Для спрощення процесу прання, полоскання передбачено 3 режими: 1 - прання, полоскання; 2 віджим; 3 - злив розчину, води. Для здійснення кожної операції достатньо натиснути відповідну кнопку. Стан клапанів - відкрито, закрито - наведено в табл. 1 Таблиця 1 Операція № клапану Прання, полоскання відкрито закрито 7, 9 12, 15, 17 Комп’ютерна верстка Л. Ціхановська Віджим відкрито закрито 12, 15, 17 7, 9 Підписне Злиття прального розчину, води відкрито закрито 7, 15, 17 9, 12 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
