Формула / Реферат

Канатний механізм натиску екскаватора, що містить двигун, передатний механізм, напірний вал, канатний барабан, тягові канати, рукоять з ковшем, який відрізняється тим, що двигун, передатний механізм та напірний вал встановлюються на спеціальну металоконструкцію, яка кріпиться на стрілі, а канатний барабан встановлено на бортовому редукторі та закріплено на сідловому підшипнику.

Текст

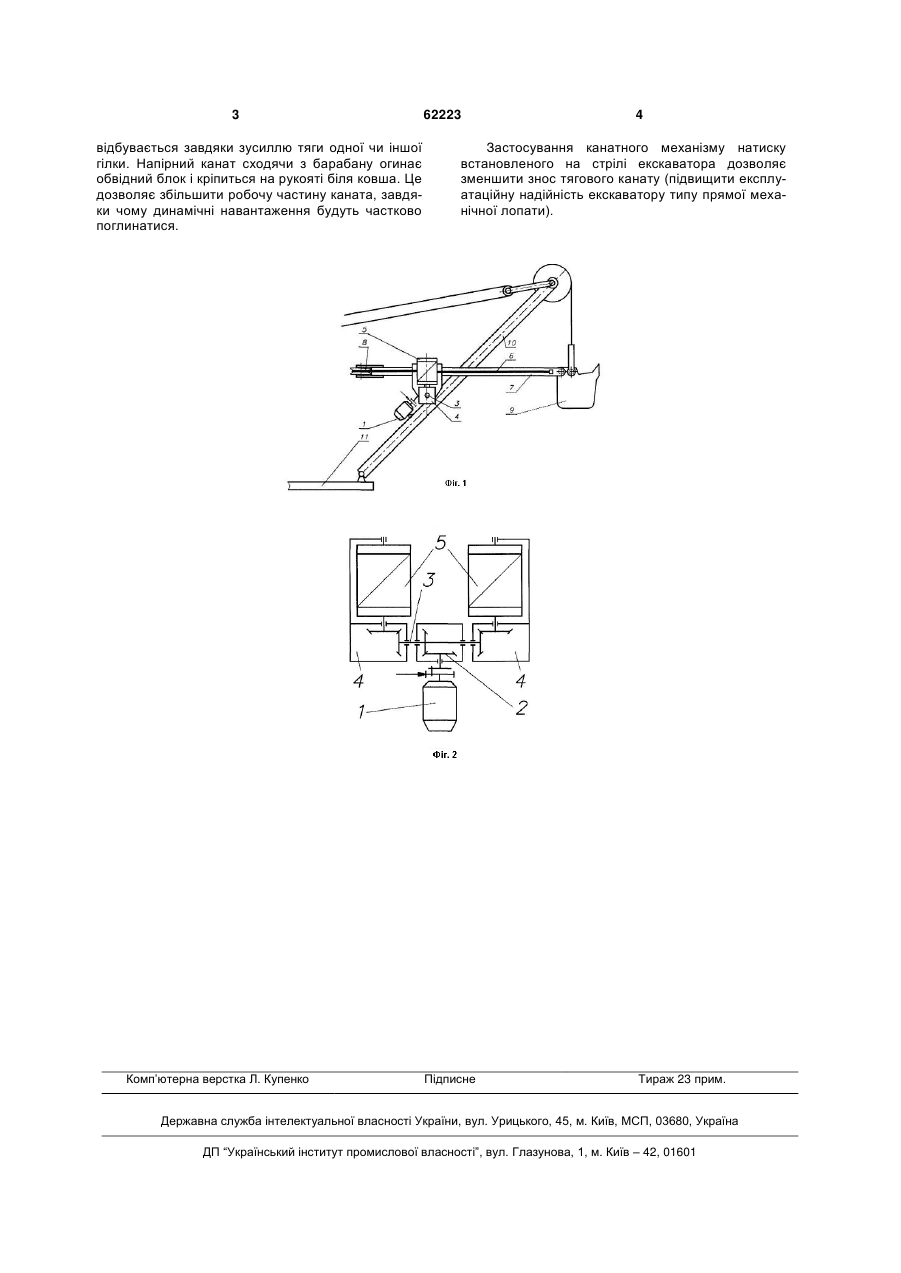

Канатний механізм натиску екскаватора, що містить двигун, передатний механізм, напірний вал, канатний барабан, тягові канати, рукоять з ковшем, який відрізняється тим, що двигун, передатний механізм та напірний вал встановлюються на спеціальну металоконструкцію, яка кріпиться на стрілі, а канатний барабан встановлено на бортовому редукторі та закріплено на сідловому підшипнику. (19) (21) u201009165 (22) 21.07.2010 (24) 25.08.2011 (46) 25.08.2011, Бюл.№ 16, 2011 р. (72) КРУПКО ВАЛЕРІЙ ГРИГОРОВИЧ, ДІХТЕНКО РУСЛАН МИКОЛАЙОВИЧ, ГРАМАТНИЙ ОЛЕГ ВІКТОРОВИЧ (73) ДОНБАСЬКА ДЕРЖАВНА МАШИНОБУДІВНА АКАДЕМІЯ 3 відбувається завдяки зусиллю тяги одної чи іншої гілки. Напірний канат сходячи з барабану огинає обвідний блок і кріпиться на рукояті біля ковша. Це дозволяє збільшити робочу частину каната, завдяки чому динамічні навантаження будуть частково поглинатися. Комп’ютерна верстка Л. Купенко 62223 4 Застосування канатного механізму натиску встановленого на стрілі екскаватора дозволяє зменшити знос тягового канату (підвищити експлуатаційну надійність екскаватору типу прямої механічної лопати). Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Cable pressing mechanism of excavator

Автори англійською

Krupko Valerii Hryhorovych, Dikhtenko Ruslan Mykolaiovych, Hramatnyi Oleh Viktorovych

Назва патенту російською

Канатный механизм нажима экскаватора

Автори російською

Крупко Валерий Григорьевич, Дихтенко Руслан Николаевич, Граматний Олег Викторович

МПК / Мітки

МПК: E02F 3/04

Мітки: натиску, механізм, екскаватора, канатний
