Блочна переставна опалубка для зведення стін замкнутих контурів
Номер патенту: 62261
Опубліковано: 25.08.2011
Автори: Холоднюк Василь Павлович, Ставицька Алла Василівна, Біцоєва Ольга Анатоліївна, Шаленний Василь Тимофійович
Формула / Реферат
Блочна переставна опалубка для зведення стін замкнутих контурів, що складається із щитів, з'єднаних між собою телескопічними діагональними зв'язками, яка відрізняється тим, що телескопічні діагональні з'єднувальні зв'язки змонтовані з нахилом, а між щитами встановлена розпірка з муфтою та підвішено майданчик обслуговування.
Текст

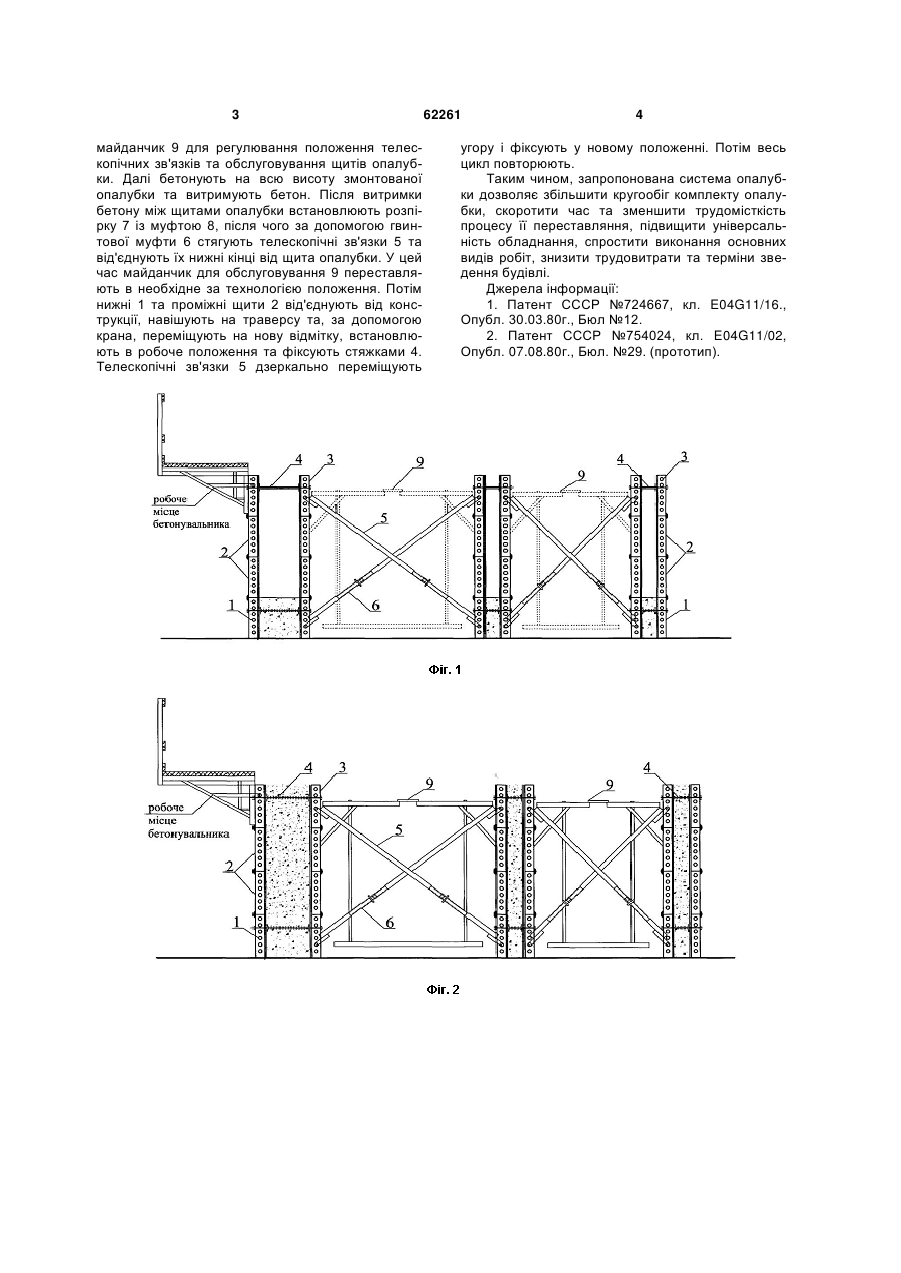

Блочна переставна опалубка для зведення стін замкнутих контурів, що складається із щитів, з'єднаних між собою телескопічними діагональними зв'язками, яка відрізняється тим, що телескопічні діагональні з'єднувальні зв'язки змонтовані з нахилом, а між щитами встановлена розпірка з муфтою та підвішено майданчик обслуговування. (19) (21) u201015557 (22) 23.12.2010 (24) 25.08.2011 (46) 25.08.2011, Бюл.№ 16, 2011 р. (72) ХОЛОДНЮК ВАСИЛЬ ПАВЛОВИЧ, ШАЛЕННИЙ ВАСИЛЬ ТИМОФІЙОВИЧ, БІЦОЄВА ОЛЬГА АНАТОЛІЇВНА, СТАВИЦЬКА АЛЛА ВАСИЛІВНА (73) ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД "ПРИДНІПРОВСЬКА ДЕРЖАВНА АКАДЕМІЯ БУДІВНИЦТВА ТА АРХІТЕКТУРИ" 3 майданчик 9 для регулювання положення телескопічних зв'язків та обслуговування щитів опалубки. Далі бетонують на всю висоту змонтованої опалубки та витримують бетон. Після витримки бетону між щитами опалубки встановлюють розпірку 7 із муфтою 8, після чого за допомогою гвинтової муфти 6 стягують телескопічні зв'язки 5 та від'єднують їх нижні кінці від щита опалубки. У цей час майданчик для обслуговування 9 переставляють в необхідне за технологією положення. Потім нижні 1 та проміжні щити 2 від'єднують від конструкції, навішують на траверсу та, за допомогою крана, переміщують на нову відмітку, встановлюють в робоче положення та фіксують стяжками 4. Телескопічні зв'язки 5 дзеркально переміщують 62261 4 угору і фіксують у новому положенні. Потім весь цикл повторюють. Таким чином, запропонована система опалубки дозволяє збільшити кругообіг комплекту опалубки, скоротити час та зменшити трудомісткість процесу її переставляння, підвищити універсальність обладнання, спростити виконання основних видів робіт, знизити трудовитрати та терміни зведення будівлі. Джерела інформації: 1. Патент СССР №724667, кл. E04G11/16., Опубл. 30.03.80г., Бюл №12. 2. Патент СССР №754024, кл. E04G11/02, Опубл. 07.08.80г., Бюл. №29. (прототип). 5 Комп’ютерна верстка Н.Лисенко 62261 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBlock adjustable casing for erection of walls of closed contours
Автори англійськоюKholodniuk Vasyl Pavlovych, Shalennyi Vasyl Tymofiiovych, Bitsoieva Olha Anatoliivna, Stavytska Alla Vasylivna
Назва патенту російськоюБлочная переставная опалубка для возведения стен замкнутых контуров
Автори російськоюХолоднюк Василий Павлович, Шаленный Василий Тимофеевич, Бицоева Ольга Анатольевна, Ставицкая Алла Васильевна
МПК / Мітки
МПК: E04G 11/02
Мітки: опалубка, стін, зведення, блочна, переставна, контурів, замкнутих
