Формула / Реферат

Гранулятор, який містить приймальну камеру з завантажувальним бункером та подавальним шнеком і робочу камеру з пресуючим шнеком, з'єднаними з електросиловим приводом, матрицю і гранулоутворюючий пристрій, що включає ніж з лезами та виконаний у вигляді порожнистого циліндра з перемичкою, яка має фігурний отвір, через який пропущено вал, який є продовженням додатково виконаної цапфи пресуючого шнека, а ніж включає основні леза, закріплені до зовнішньої поверхні циліндра, і допоміжні, закріплені до перемички, торець цапфи пресуючого шнека і зовнішня поверхня матриці розташовані в одній площині, а на внутрішній поверхні циліндра змонтована спіраль, при цьому шнеки і гранулоутворюючий пристрій з'єднані з одним електросиловим приводом, який відрізняється тим, що до складу робочої камери входять плоскі тени, які встановлені на корпусі робочої камери та закриті теплоізоляційним кожухом.

Текст

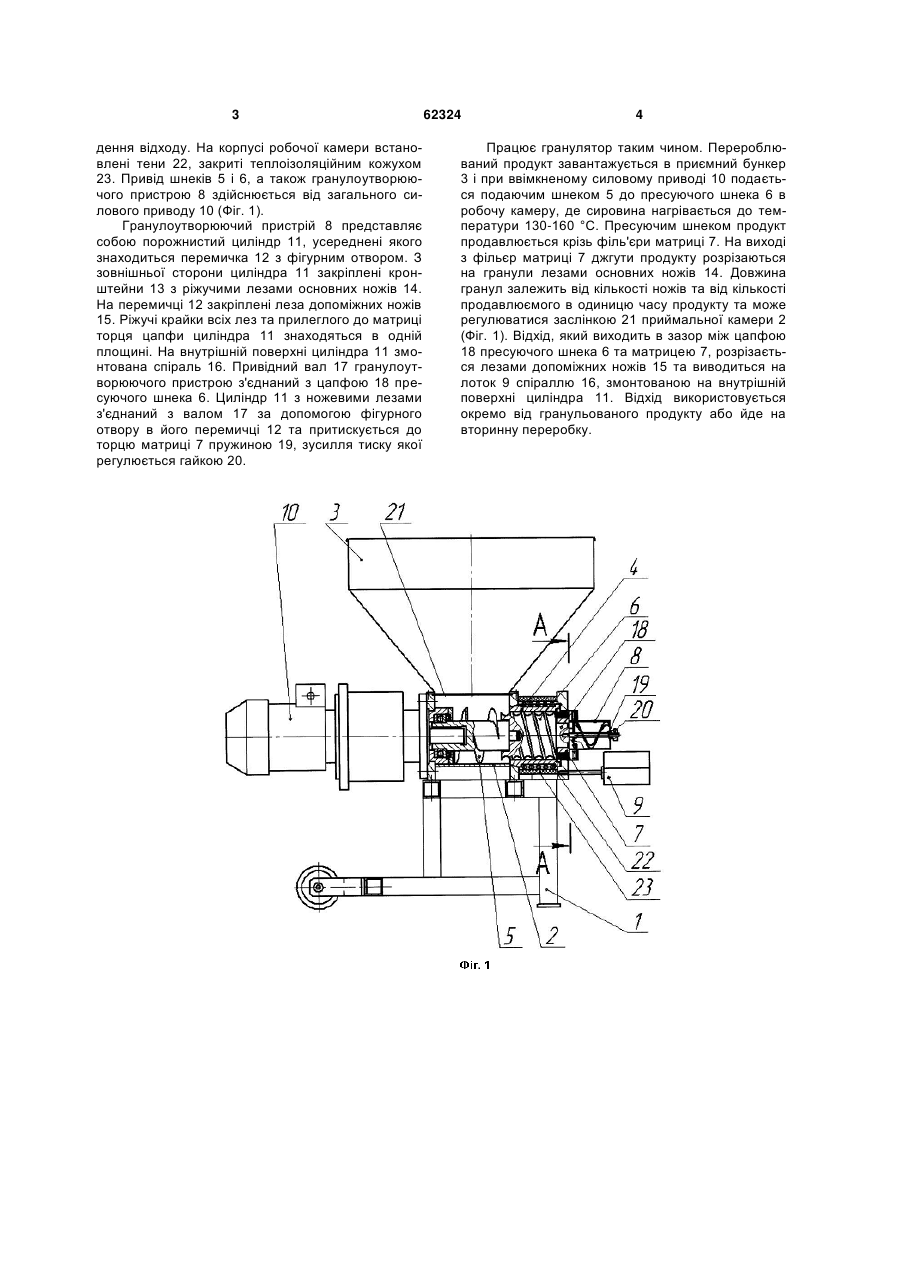

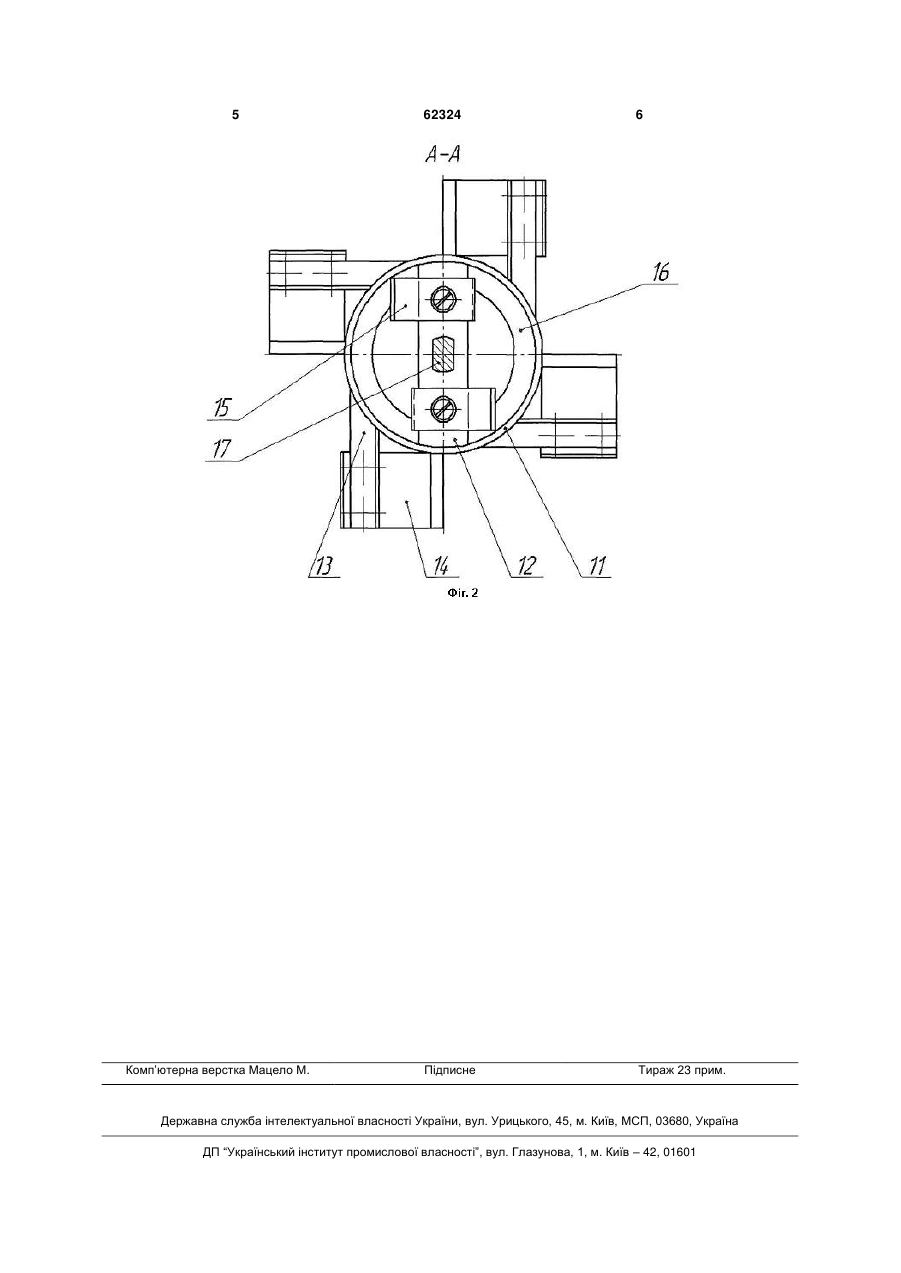

Гранулятор, який містить приймальну камеру з завантажувальним бункером та подавальним шнеком і робочу камеру з пресуючим шнеком, з'єднаними з електросиловим приводом, матрицю і гранулоутворюючий пристрій, що включає ніж з лезами та виконаний у вигляді порожнистого цилі 3 дення відходу. На корпусі робочої камери встановлені тени 22, закриті теплоізоляційним кожухом 23. Привід шнеків 5 і 6, а також гранулоутворюючого пристрою 8 здійснюється від загального силового приводу 10 (Фіг. 1). Гранулоутворюючий пристрій 8 представляє собою порожнистий циліндр 11, усереднені якого знаходиться перемичка 12 з фігурним отвором. З зовнішньої сторони циліндра 11 закріплені кронштейни 13 з ріжучими лезами основних ножів 14. На перемичці 12 закріплені леза допоміжних ножів 15. Ріжучі крайки всіх лез та прилеглого до матриці торця цапфи циліндра 11 знаходяться в одній площині. На внутрішній поверхні циліндра 11 змонтована спіраль 16. Привідний вал 17 гранулоутворюючого пристрою з'єднаний з цапфою 18 пресуючого шнека 6. Циліндр 11 з ножевими лезами з'єднаний з валом 17 за допомогою фігурного отвору в його перемичці 12 та притискується до торцю матриці 7 пружиною 19, зусилля тиску якої регулюється гайкою 20. 62324 4 Працює гранулятор таким чином. Перероблюваний продукт завантажується в приємний бункер 3 і при ввімкненому силовому приводі 10 подається подаючим шнеком 5 до пресуючого шнека 6 в робочу камеру, де сировина нагрівається до температури 130-160 °С. Пресуючим шнеком продукт продавлюється крізь філь'єри матриці 7. На виході з фільєр матриці 7 джгути продукту розрізаються на гранули лезами основних ножів 14. Довжина гранул залежить від кількості ножів та від кількості продавлюємого в одиницю часу продукту та може регулюватися заслінкою 21 приймальної камери 2 (Фіг. 1). Відхід, який виходить в зазор між цапфою 18 пресуючого шнека 6 та матрицею 7, розрізається лезами допоміжних ножів 15 та виводиться на лоток 9 спіраллю 16, змонтованою на внутрішній поверхні циліндра 11. Відхід використовується окремо від гранульованого продукту або йде на вторинну переробку. 5 Комп’ютерна верстка Мацело М. 62324 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Granulator

Автори англійською

Krytskyi Denys Viktorovych, Ryndiuk Dmytro Viktorovych

Назва патенту російською

Гранулятор

Автори російською

Крицкий Денис Викторович, Рындюк Дмитрий Викторович

МПК / Мітки

МПК: B01J 2/20

Мітки: гранулятор
