Гранулятор, який містить приймальну камеру з завантажувальним бункером та подавальним шнеком і робочу камеру з пресуючим шнеком, з'єднаними з електросиловим приводом, матрицю і гранулоутворюючий пристрій, що включає ніж з лезами, який відрізняється тим, що гранулоутворюючий пристрій виконаний у вигляді порожнистого циліндра з перемичкою, яка має фігурний отвір, через який пропущено вал, який є продовженням додатково виконаної цапфи пресуючого шнека, а ніж включає основні леза, закріплені до зовнішньої поверхні циліндра, і допоміжні, закріплені до перемички, торець цапфи пресуючого шнека і зовнішня поверхня матриці розташовані в одній площині, а на внутрішній поверхні циліндра змонтовано спіраль, при цьому шнеки і гранулоутворюючий пристрій з'єднані з одним електросиловим приводом.

Текст

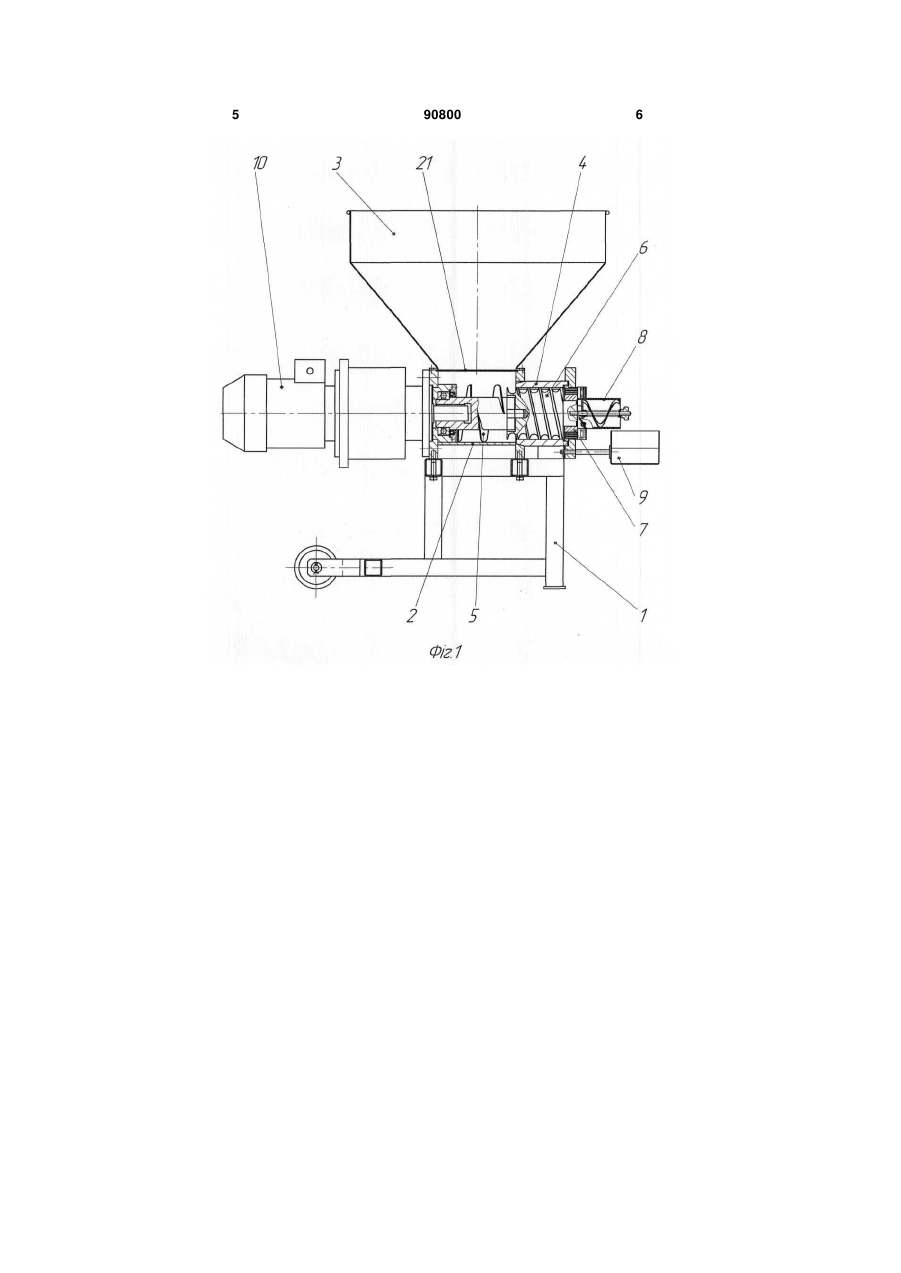

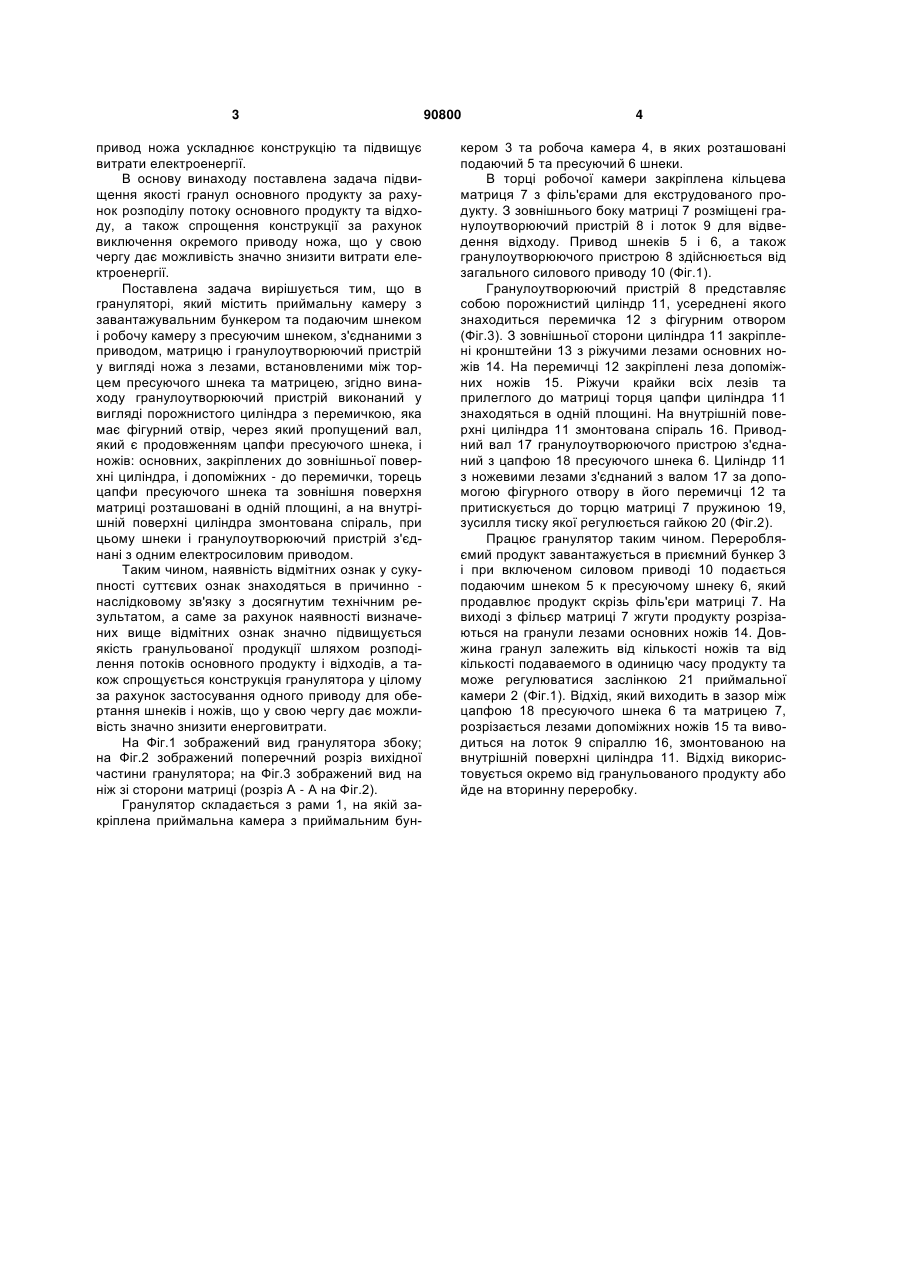

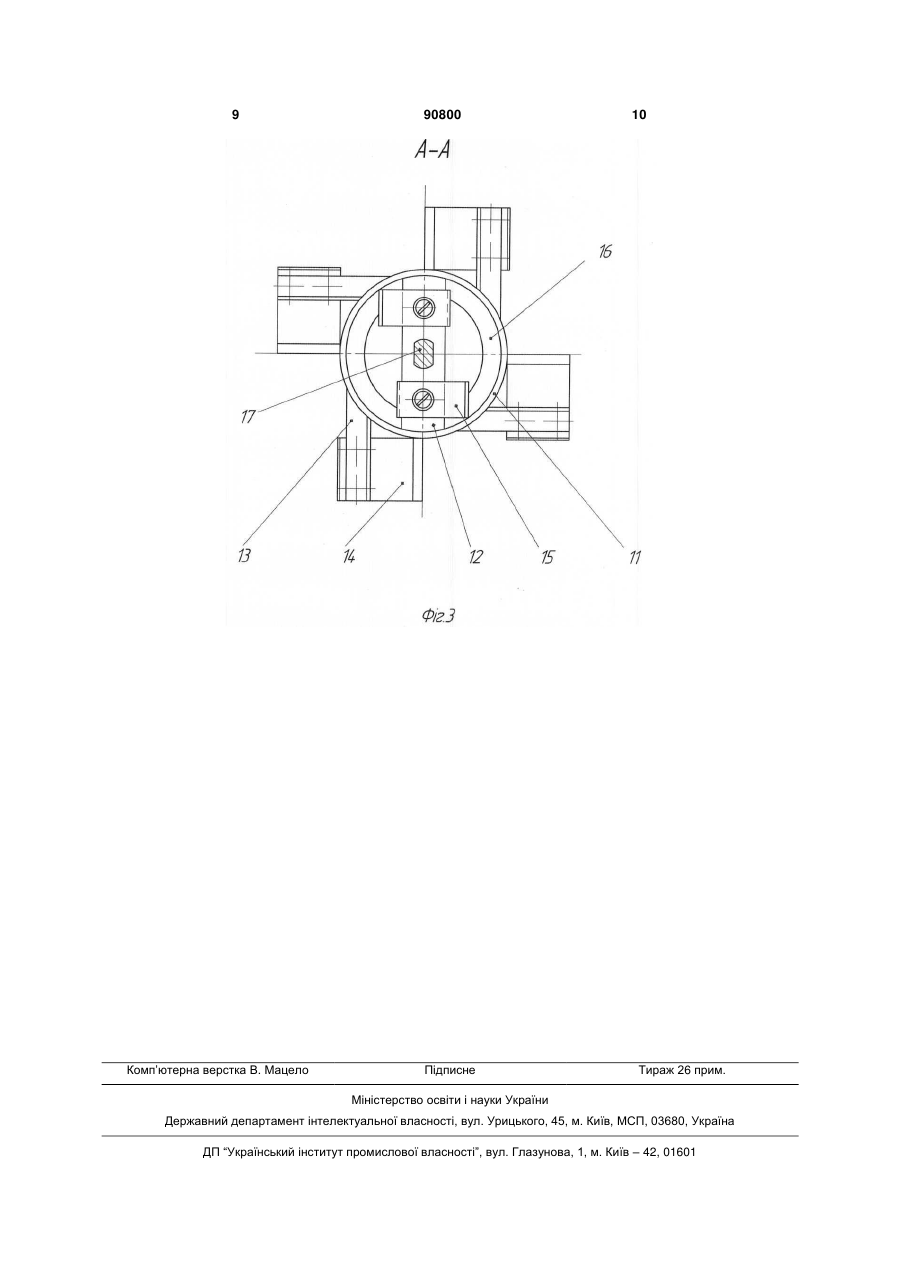

Гранулятор, який містить приймальну камеру з завантажувальним бункером та подавальним шнеком і робочу камеру з пресуючим шнеком, з'єднаними з електросиловим приводом, матрицю і гранулоутворюючий пристрій, що включає ніж з лезами, який відрізняється тим, що гранулоутворюючий пристрій виконаний у вигляді порожнистого циліндра з перемичкою, яка має фігурний отвір, через який пропущено вал, який є продовженням додатково виконаної цапфи пресуючого шнека, а ніж включає основні леза, закріплені до зовнішньої поверхні циліндра, і допоміжні, закріплені до перемички, торець цапфи пресуючого шнека і зовнішня поверхня матриці розташовані в одній площині, а на внутрішній поверхні циліндра змонтовано спіраль, при цьому шнеки і гранулоутворюючий пристрій з'єднані з одним електросиловим приводом. (19) (21) a200812777 (22) 31.10.2008 (24) 25.05.2010 (46) 25.05.2010, Бюл.№ 10, 2010 р. (72) МАКАЛІШ АРНОЛЬД МИХАЙЛОВИЧ, СУХОРУКОВ АНАТОЛІЙ МИКОЛАЙОВИЧ, КРАСНІЧЕНКО ОЛЕКСАНДР ЛЕОНІДОВИЧ (73) НАУКОВО-ВИРОБНИЧЕ ОБ`ЄДНАННЯ "СЕЛТА" НАЦІОНАЛЬНОГО НАУКОВОГО ЦЕНТРУ "ІНСТИТУТ МЕХАНІЗАЦІЇ ТА ЕЛЕКТРИФІКАЦІЇ СІЛЬСЬКОГО ГОСПОДАРСТВА" УКРАЇНСЬКОЇ АКАДЕМІЇ АГРАРНИХ НАУК (56) JP 2002316135 A, 29.10.2002 KR 20030017409 A, 03.03.2003 JP 2005199142 A, 28.07.2005 UA 17138 A, 18.03.1997 SU 1080989 A1, 23.03.1984 RU 2022634 C1, 15.11.1994 3 привод ножа ускладнює конструкцію та підвищує витрати електроенергії. В основу винаходу поставлена задача підвищення якості гранул основного продукту за рахунок розподілу потоку основного продукту та відходу, а також спрощення конструкції за рахунок виключення окремого приводу ножа, що у свою чергу дає можливість значно знизити витрати електроенергії. Поставлена задача вирішується тим, що в грануляторі, який містить приймальну камеру з завантажувальним бункером та подаючим шнеком і робочу камеру з пресуючим шнеком, з'єднаними з приводом, матрицю і гранулоутворюючий пристрій у вигляді ножа з лезами, встановленими між торцем пресуючого шнека та матрицею, згідно винаходу гранулоутворюючий пристрій виконаний у вигляді порожнистого циліндра з перемичкою, яка має фігурний отвір, через який пропущений вал, який є продовженням цапфи пресуючого шнека, і ножів: основних, закріплених до зовнішньої поверхні циліндра, і допоміжних - до перемички, торець цапфи пресуючого шнека та зовнішня поверхня матриці розташовані в одній площині, а на внутрішній поверхні циліндра змонтована спіраль, при цьому шнеки і гранулоутворюючий пристрій з'єднані з одним електросиловим приводом. Таким чином, наявність відмітних ознак у сукупності суттєвих ознак знаходяться в причинно наслідковому зв'язку з досягнутим технічним результатом, а саме за рахунок наявності визначених вище відмітних ознак значно підвищується якість гранульованої продукції шляхом розподілення потоків основного продукту і відходів, а також спрощується конструкція гранулятора у цілому за рахунок застосування одного приводу для обертання шнеків і ножів, що у свою чергу дає можливість значно знизити енерговитрати. На Фіг.1 зображений вид гранулятора збоку; на Фіг.2 зображений поперечний розріз вихідної частини гранулятора; на Фіг.3 зображений вид на ніж зі сторони матриці (розріз А - А на Фіг.2). Гранулятор складається з рами 1, на якій закріплена приймальна камера з приймальним бун 90800 4 кером 3 та робоча камера 4, в яких розташовані подаючий 5 та пресуючий 6 шнеки. В торці робочої камери закріплена кільцева матриця 7 з філь'єрами для екструдованого продукту. З зовнішнього боку матриці 7 розміщені гранулоутворюючий пристрій 8 і лоток 9 для відведення відходу. Привод шнеків 5 і 6, а також гранулоутворюючого пристрою 8 здійснюється від загального силового приводу 10 (Фіг.1). Гранулоутворюючий пристрій 8 представляє собою порожнистий циліндр 11, усереднені якого знаходиться перемичка 12 з фігурним отвором (Фіг.3). З зовнішньої сторони циліндра 11 закріплені кронштейни 13 з ріжучими лезами основних ножів 14. На перемичці 12 закріплені леза допоміжних ножів 15. Ріжучи крайки всіх лезів та прилеглого до матриці торця цапфи циліндра 11 знаходяться в одній площині. На внутрішній поверхні циліндра 11 змонтована спіраль 16. Приводний вал 17 гранулоутворюючого пристрою з'єднаний з цапфою 18 пресуючого шнека 6. Циліндр 11 з ножевими лезами з'єднаний з валом 17 за допомогою фігурного отвору в його перемичці 12 та притискується до торцю матриці 7 пружиною 19, зусилля тиску якої регулюється гайкою 20 (Фіг.2). Працює гранулятор таким чином. Переробляємий продукт завантажується в приємний бункер 3 і при включеном силовом приводі 10 подається подаючим шнеком 5 к пресуючому шнеку 6, який продавлює продукт скрізь філь'єри матриці 7. На виході з фільєр матриці 7 жгути продукту розрізаються на гранули лезами основних ножів 14. Довжина гранул залежить від кількості ножів та від кількості подаваемого в одиницю часу продукту та може регулюватися заслінкою 21 приймальної камери 2 (Фіг.1). Відхід, який виходить в зазор між цапфою 18 пресуючого шнека 6 та матрицею 7, розрізається лезами допоміжних ножів 15 та виводиться на лоток 9 спіраллю 16, змонтованою на внутрішній поверхні циліндра 11. Відхід використовується окремо від гранульованого продукту або йде на вторинну переробку. 5 90800 6 7 90800 8 9 Комп’ютерна верстка В. Мацело 90800 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Granulator

Автори англійською

Makalish Arnold Mykhailovych, Sukhorukov Anatolii Mykolaiovych, Krasnichenko Oleksandr Leonidovych

Назва патенту російською

Гранулятор

Автори російською

Макалиш Арнольд Михайлович, Сухоруков Анатолий Николаевич, Красниченко Александр Леонидович

МПК / Мітки

МПК: B01J 2/20
