Стрічковий фільтрпрес

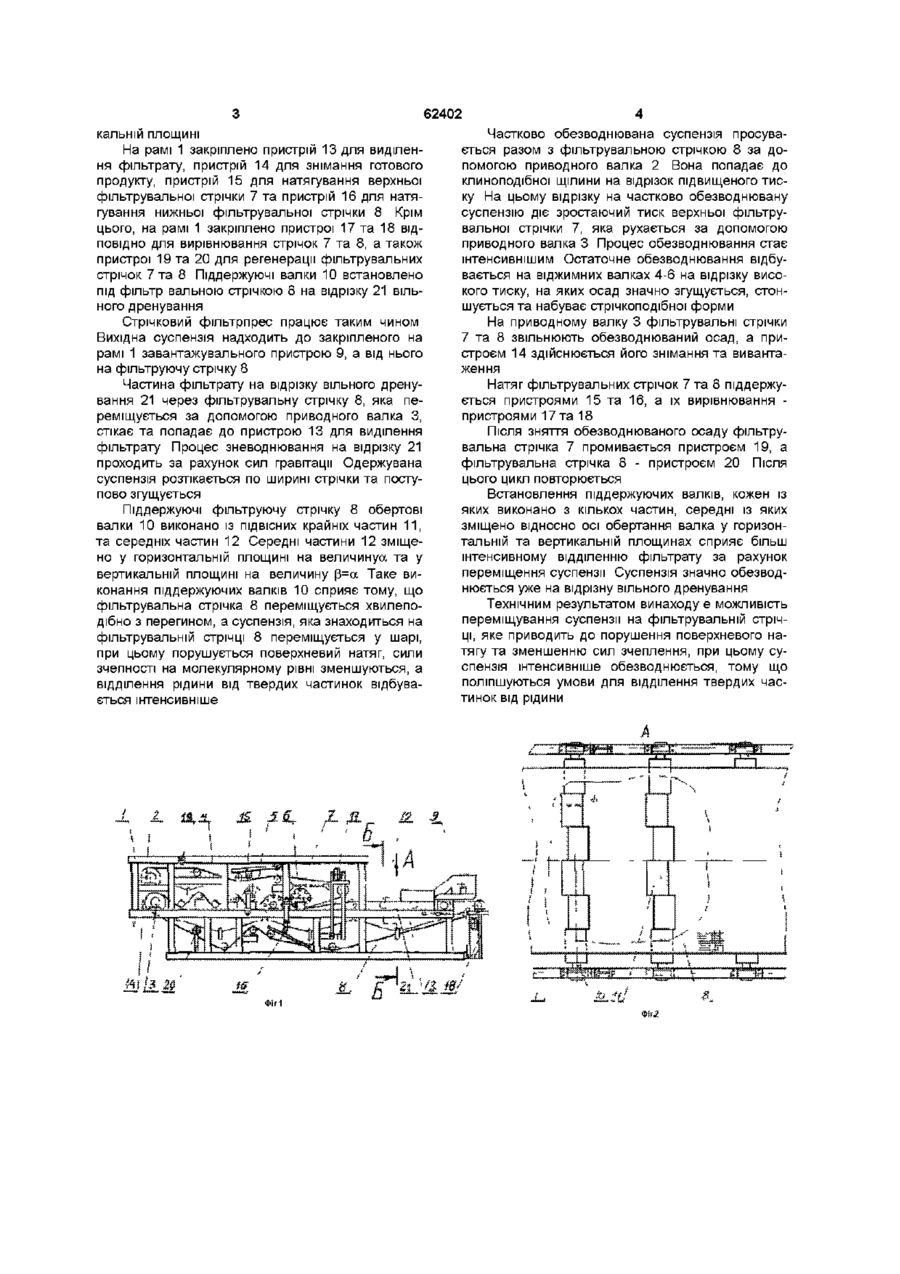

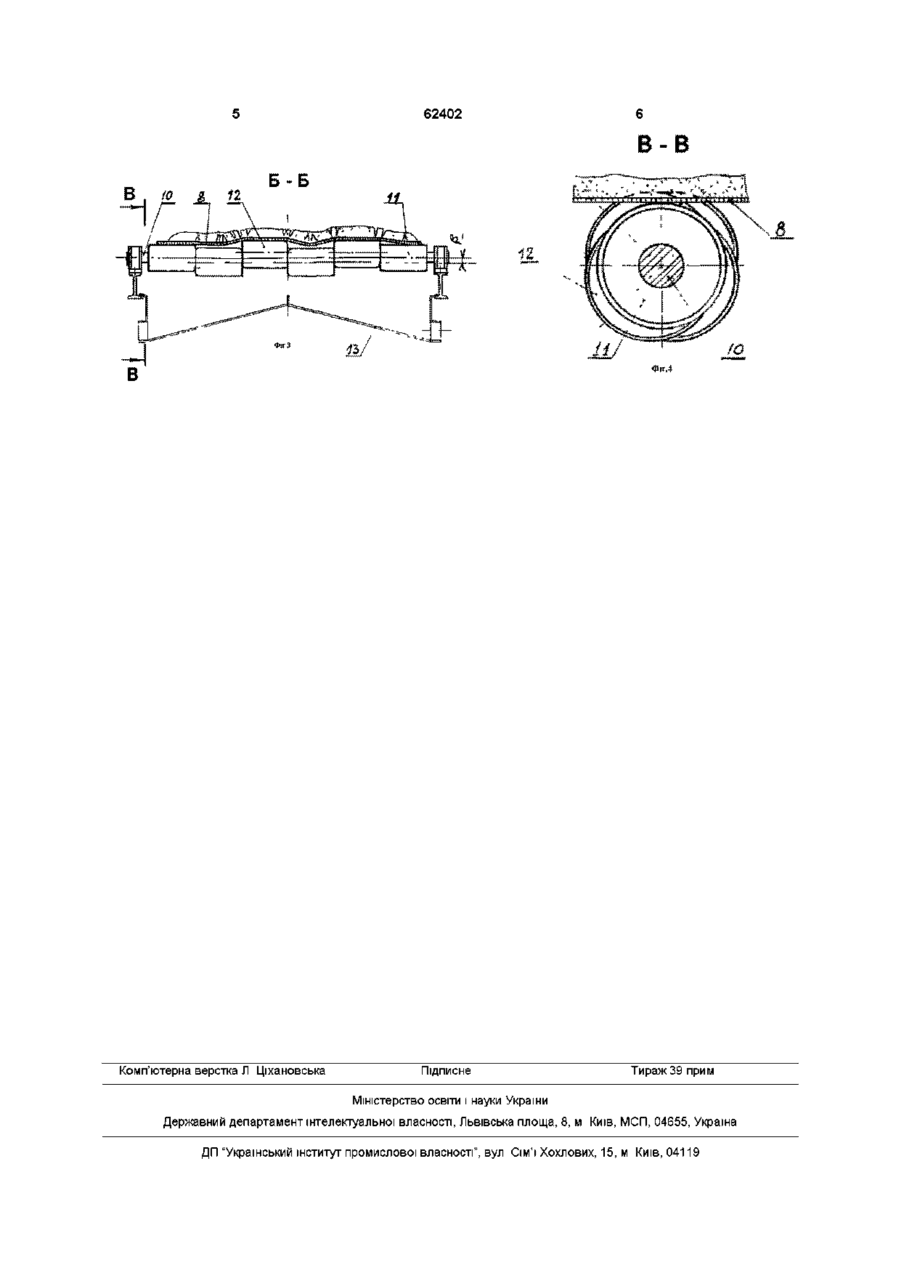

Стрічковий фільтрпрес, що включає раму, змонтовані на рамі привідні та ВІДЖИМНІ валки, нескінченні верхню та нижню фільтрувальні стрічки, пропущені між віджимними валками, завантажувальний пристрій, пристрої для виділення фільтрату, знімання осаду, натягування та регенерації фільтрувальних стрічок, який відрізняється тим, що під нижньою фільтрувальною стрічкою на відрізку вільного дренування встановлено підтримуючі обертові валки, кожний з яких виконано із кількох частин, які, крім крайніх, зміщені відносно осі обертання валка у горизонтальній та вертикальній площинах фільтрпресі, який має раму, змонтовані на рамі приводні та ВІДЖИМНІ валки, верхню та нижню безконечні фільтрувальні стрічки, пропущені між віджимними валками, завантажувальний пристрій, пристрої для виділення фільтрату, знімання осаду, натягування та регенерації фільтрувальних стрічок, згідно винаходу під нижньою фільтрувальною стрічкою на відрізку вільного дренування встановлено піддержуючі обертові валки, кожен з яких виконано із кількох частин, які, крім крайніх, зміщено відносно осі обертання валка у горизонтальній та вертикальній площинах На кресленнях зображено на фіг 1 - загальний вид стрічкового фільтрпреса, на фіг 2 - вид А на фіг 1, на фіг 3 - розріз Б-Б на фіг 1, на фіг 4 - розріз В-В на фіг З стрічковий фільтрпрес має раму 1, приводні валки 2 та 3, ВІДЖИМНІ валки 4, 5, 6, змонтовані на рамі 1, безконечні фільтрувальні стрічки верхню 7 та нижню 8, які пропущені між валками 4-6 На рамі 1 закріплено завантажувальний пристрій 9, та піддержуючі фільтрувальну стрічку 8 обертові валки 10, які складаються із крайніх частин 11 та середніх 12 Частини 12 обертового валка 10 зміщено відносно осі обертання валка 10 на величину а у горизонтальній площині та на величину р=а у верти о (О 62402 кальній площині На рамі 1 закріплено пристрій 13 для виділення фільтрату, пристрій 14 для знімання готового продукту, пристрій 15 для натягування верхньої фільтрувальної стрічки 7 та пристрій 16 для натягування нижньої фільтрувальної стрічки 8 Крім цього, на рамі 1 закріплено пристрої 17 та 18 ВІДПОВІДНО для вирівнювання стрічок 7 та 8, а також пристрої 19 та 20 для регенерації фільтрувальних стрічок 7 та 8 Піддержуючі валки 10 встановлено під фільтр вальною стрічкою 8 на відрізку 21 вільного дренування Стрічковий фільтрпрес працює таким чином Вихідна суспензія надходить до закріпленого на рамі 1 завантажувального пристрою 9, а від нього на фільтруючу стрічку 8 Частина фільтрату на відрізку вільного дренування 21 через фільтрувальну стрічку 8, яка переміщується за допомогою приводного валка З, стікає та попадає до пристрою 13 для виділення фільтрату Процес зневоднювання на відрізку 21 проходить за рахунок сил гравітації Одержувана суспензія розтікається по ширині стрічки та поступово згущується Піддержуючі фільтруючу стрічку 8 обертові валки 10 виконано із ПІДВІСНИХ крайніх частин 11, та середніх частин 12 Середні частини 12 зміщено у горизонтальній площині на величинуа та у вертикальній площині на величину р=а Таке виконання піддержуючих валків 10 сприяє тому, що фільтрувальна стрічка 8 переміщується хвилеподібно з перегином, а суспензія, яка знаходиться на фільтрувальній стрічці 8 переміщується у шарі, при цьому порушується поверхневий натяг, сили зчепності на молекулярному рівні зменшуються, а відділення рідини від твердих частинок відбувається інтенсивніше Частково обезводнювана суспензія просувається разом з фільтрувальною стрічкою 8 за допомогою приводного валка 2 Вона попадає до клиноподібної щілини на відрізок підвищеного тиску На цьому відрізку на частково обезводнювану суспензію діє зростаючий тиск верхньої фільтрувальної стрічки 7, яка рухається за допомогою приводного валка 3 Процес обезводнювання стає штенсивнішим Остаточне обезводнювання відбувається на віджимних валках 4-6 на відрізку високого тиску, на яких осад значно згущується, стоншується та набуває стрічкоподібної форми На приводному валку 3 фільтрувальні стрічки 7 та 8 звільнюють обезводнюваний осад, а пристроєм 14 здійснюється його знімання та вивантаження Натяг фільтрувальних стрічок 7 та 8 піддержується пристроями 15 та 16, а їх вирівнювання пристроями 17 та 18 Після ЗНЯТТЯ обезводнюваного осаду фільтрувальна стрічка 7 промивається пристроєм 19, а фільтрувальна стрічка 8 - пристроєм 20 Після цього цикл повторюється Встановлення піддержуючих валків, кожен із яких виконано з кількох частин, середні із яких зміщено відносно осі обертання валка у горизонтальній та вертикальній площинах сприяє більш інтенсивному відділенню фільтрату за рахунок переміщення суспензії Суспензія значно обезводнюється уже на відрізну вільного дренування Технічним результатом винаходу є можливість переміщування суспензії на фільтрувальній стрічці, яке приводить до порушення поверхневого натягу та зменшенню сил зчеплення, при цьому суспензія інтенсивніше обезводнюється, тому що поліпшуються умови для відділення твердих частинок від рідини 62402 В . Ю Б-Б Комп'ютерна верстка Л Ціхановська Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
