Крутосхилий стрічковий конвеєр

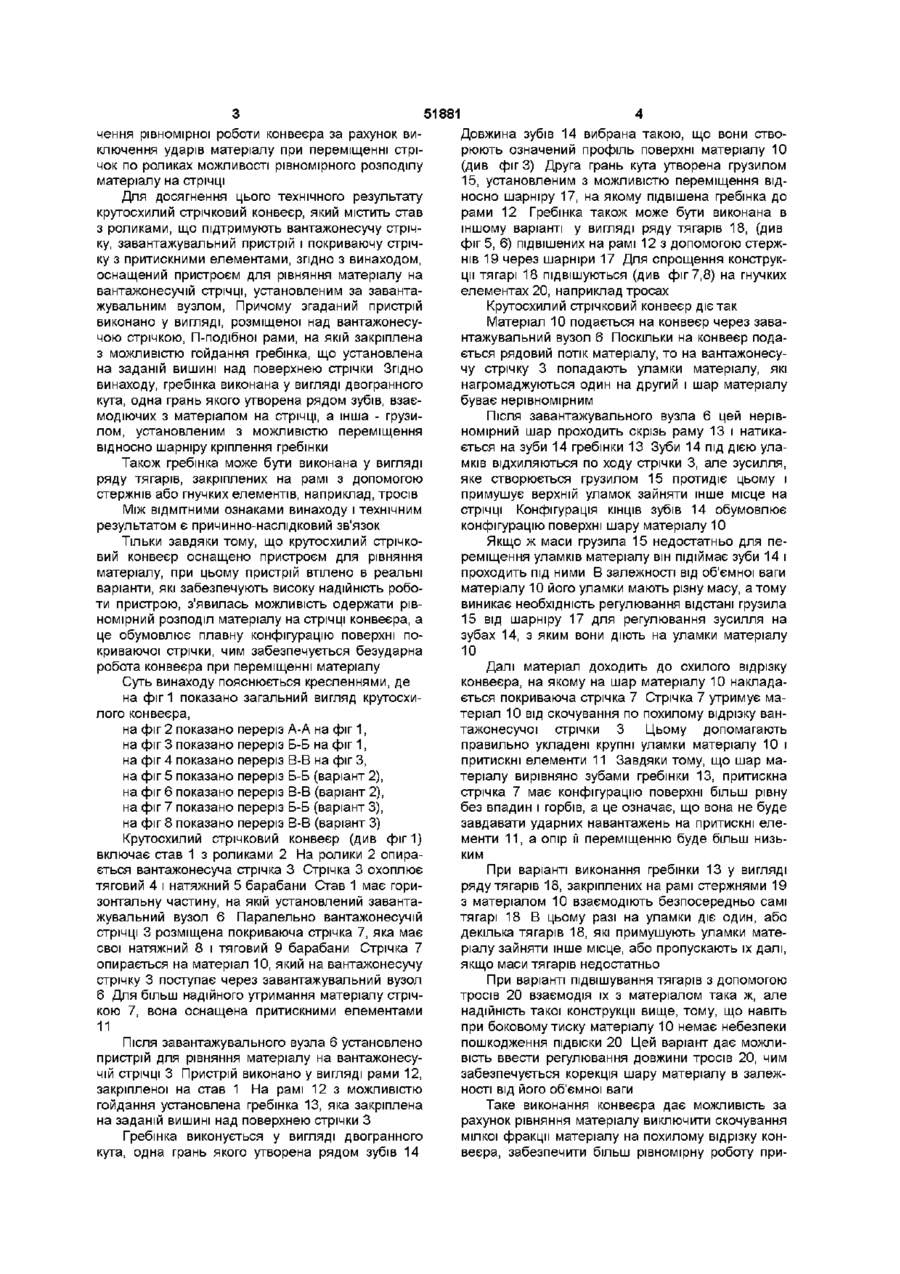

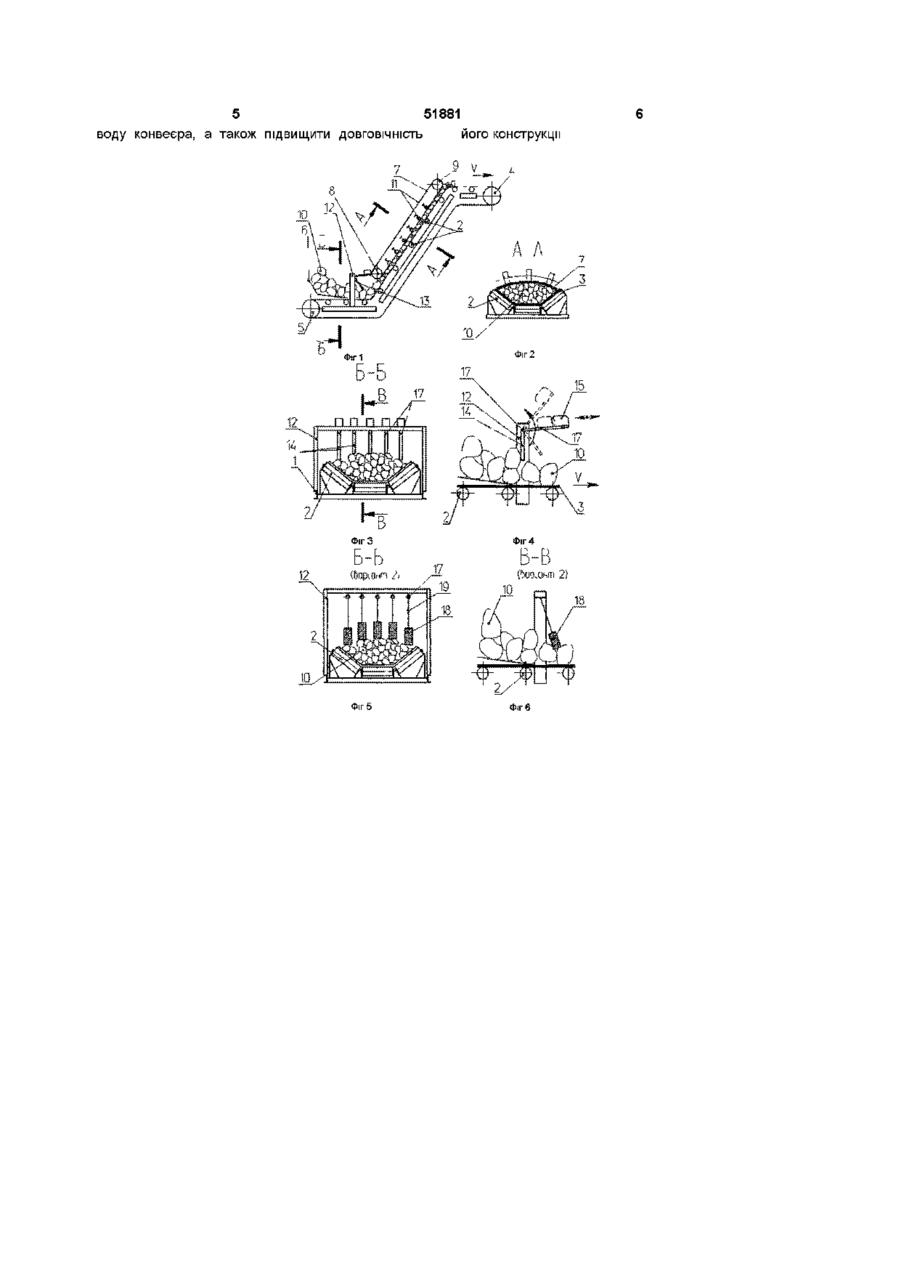

1 Крутосхилий стрічковий конвеєр, що містить постав з роликами, вантажонесучу стрічку, завантажувальний вузол, покривну стрічку з притискними елементами, який відрізняється тим, що він містить пристрій для вирівнювання матеріалу на вантажонесучій стрічці, встановлений на постав за завантажувальним вузлом 2 Крутосхилий стрічковий конвеєр за п 1 , який відрізняється тим, що пристрій для вирівнювання матеріалу виконаний у вигляді розміщеної над вантажо несучою стрічкою П-подібної рами, на якій з можливістю гойдання встановлена гребінка на заданій висоті над поверхнею вантажо несучої стрічки 3 Крутосхилий стрічковий конвеєр за п 2, який відрізняється тим, що гребінка виконана у вигляді двогранного кута, одна грань якого утворена рядом зубів, взаємодіючих з матеріалом на стрічці, а інша - грузилом, встановленим з можливістю переміщення відносно шарніра кріплення гребінки 4 Крутосхилий стрічковий конвеєр за п 2, який відрізняється тим, що гребінка виконана у вигляді ряду тягарів, закріплених на рамі з допомогою стержнів 5 Крутосхилий стрічковий конвеєр за п 2, який відрізняється тим, що гребінка виконана у вигляді ряду тягарів, закріплених на рамі з допомогою гнучких елементів, наприклад тросів Винахід відноситься до галузі промислових транспортних засобів і може бути використаний на конвеєрах для транспортування матеріалів під значним кутом до 40° Відомий крутосхилий стрічковий конвеєр, який включає став з напрямниками, опорні елементи для вантажо несучої стрічки, завантажувальний пристрій та притискні елементи (див , наприклад, а св №1803355 по кл В 65 G 15/00) Суттєвими ознаками, загальними з заявленим винаходом є став, вантажонесуча стрічка, завантажувальний пристрій та притискні елементи Цей крутосхилий конвеєр має складну конструкцію, спричинену наявністю ВІЗКІВ, зв'язаних між собою ланцюгами Крім того, конвеєр не має пристрою для рівняння матеріалу на стрічці, що негативно позначається на роботі конвеєра Відомий також крутосхилий конвеєр, що має став з напрямниками, вантажні траверзи для вантажонесучої стрічки, притискну стрічку, при цьому, на вантажних траверзах установлено додаткові котки для притискної стрічки (див , наприклад, а св №1837044 по кл В 65 G 15/00) Загальними суттєвими ознаками аналога і заявленого винаходу є став, вантажна і притискна стрічки, та притискні пристрої Недоліками цього аналога є складність конструкції, а також відсутність пристрою для рівняння матеріалу на стрічці, що буде спричиняти додатковий опір при проходженні вантажопотоку під додатковими котками Також відомий крутосхилий стрічковий конвеєр, який включає став з роликами, що підтримують вантажонесучу стрічку, завантажувальний пристрій і притискну стрічку з елементами для утримання матеріалу (див наприклад книгу Ю А Пертена "Крутонаклонные конвейеры", "Машиностроение", М , 1977р , crop 85-87) По сукупності суттєвих ознак вищезгаданий крутосхилий конвеєр є найбільш близьким до заявленого і може бути прийнятий за прототип У відомому та заявленому крутосхилих конвеєрах є такі схожі ознаки став з роликами, що підтримують вантажно несучу стрічку, завантажувальний пристрій, покриваюча стрічка з притискними елементами Недоліком прототипу є неможливість рівномірного укладання матеріалу на вантажонесучу стрічку, що призводить до ударів при проходженні нерівномірно укладеного матеріалу під притискними елементами В основу винаходу покладена задача забезпе 00 00 ю 51881 чення рівномірної роботи конвеєра за рахунок виключення ударів матеріалу при переміщенні стрічок по роликах можливості рівномірного розподілу матеріалу на стрічці Для досягнення цього технічного результату крутосхилий стрічковий конвеєр, який містить став з роликами, що підтримують вантажонесучу стрічку, завантажувальний пристрій і покриваючу стрічку з притискними елементами, згідно з винаходом, оснащений пристроєм для рівняння матеріалу на вантажонесучій стрічці, установленим за завантажувальним вузлом, Причому згаданий пристрій виконано у вигляді, розміщеної над вантажонесучою стрічкою, П-подібної рами, на якій закріплена з можливістю гойдання гребінка, що установлена на заданій вишині над поверхнею стрічки Згідно винаходу, гребінка виконана у вигляді двогранного кута, одна грань якого утворена рядом зубів, взаємодіючих з матеріалом на стрічці, а інша - грузилом, установленим з можливістю переміщення відносно шарніру кріплення гребінки Також гребінка може бути виконана у вигляді ряду тягарів, закріплених на рамі з допомогою стержнів або гнучких елементів, наприклад, тросів Між ВІДМІТНИМИ ознаками винаходу і технічним результатом є причинно-наслідковий зв'язок Тільки завдяки тому, що крутосхилий стрічковий конвеєр оснащено пристроєм для рівняння матеріалу, при цьому пристрій втілено в реальні варіанти, які забезпечують високу надійність роботи пристрою, з'явилась можливість одержати рівномірний розподіл матеріалу на стрічці конвеєра, а це обумовлює плавну конфігурацію поверхні покриваючої стрічки, чим забезпечується безударна робота конвеєра при переміщенні матеріалу Суть винаходу пояснюється кресленнями, де на фіг 1 показано загальний вигляд крутосхилого конвеєра, на фіг 2 показано переріз А-А на фіг 1, на фіг 3 показано переріз Б-Б на фіг 1, на фіг 4 показано переріз В-В на фіг З, на фіг 5 показано переріз Б-Б (варіант 2), на фіг 6 показано переріз В-В (варіант 2), на фіг 7 показано переріз Б-Б (варіант 3), на фіг 8 показано переріз В-В (варіант 3) Крутосхилий стрічковий конвеєр (див фіг 1) включає став 1 з роликами 2 На ролики 2 опирається вантажонесуча стрічка 3 Стрічка 3 охоплює тяговий 4 і натяжний 5 барабани Став 1 має горизонтальну частину, на якій установлений завантажувальний вузол 6 Паралельно вантажо несучій стрічці 3 розміщена покриваюча стрічка 7, яка має свої натяжний 8 і тяговий 9 барабани Стрічка 7 опирається на матеріал 10, який на вантажонесучу стрічку 3 поступає через завантажувальний вузол 6 Для більш надійного утримання матеріалу стрічкою 7, вона оснащена притискними елементами 11 Після завантажувального вузла 6 установлено пристрій для рівняння матеріалу на вантажонесучій стрічці 3 Пристрій виконано у вигляді рами 12, закріпленої на став 1 На рамі 12 з можливістю гойдання установлена гребінка 13, яка закріплена на заданій вишині над поверхнею стрічки З Гребінка виконується у вигляді двогранного кута, одна грань якого утворена рядом зубів 14 Довжина зубів 14 вибрана такою, що вони створюють означений профіль поверхні матеріалу 10 (див фігЗ) Друга грань кута утворена грузилом 15, установленим з можливістю переміщення відносно шарніру 17, на якому підвішена гребінка до рами 12 Гребінка також може бути виконана в іншому варіанті у вигляді ряду тягарів 18, (див фіг 5, 6) підвішених на рамі 12 з допомогою стержнів 19 через шарніри 17 Для спрощення конструкції тягарі 18 підвішуються (див фіг 7,8) на гнучких елементах 20, наприклад тросах Крутосхилий стрічковий конвеєр діє так Матеріал 10 подається на конвеєр через завантажувальний вузол 6 Поскільки на конвеєр подається рядовий потік матеріалу, то на вантажонесучу стрічку 3 попадають уламки матеріалу, які нагромаджуються один на другий і шар матеріалу буває нерівномірним Після завантажувального вузла 6 цей нерівномірний шар проходить скрізь раму 13 і натикається на зуби 14 гребінки 13 Зуби 14 під дією уламків відхиляються по ходу стрічки 3, але зусилля, яке створюється грузилом 15 протидіє цьому і примушує верхній уламок зайняти інше місце на стрічці Конфігурація КІНЦІВ зубів 14 обумовлює конфігурацію поверхні шару матеріалу 10 Якщо ж маси грузила 15 недостатньо для переміщення уламків матеріалу він підіймає зуби 14 і проходить під ними В залежності від об'ємної ваги матеріалу 10 його уламки мають різну масу, атому виникає необхідність регулювання відстані грузила 15 від шарніру 17 для регулювання зусилля на зубах 14, з яким вони діють на уламки матеріалу 10 Далі матеріал доходить до схилого відрізку конвеєра, на якому на шар матеріалу 10 накладається покриваюча стрічка 7 Стрічка 7 утримує матеріал 10 від скочування по похилому відрізку вантажонесучої стрічки 3 Цьому допомагають правильно укладені крупні уламки матеріалу 10 і притискні елементи 11 Завдяки тому, що шар матеріалу вирівняно зубами гребінки 13, притискна стрічка 7 має конфігурацію поверхні більш рівну без впадин і горбів, а це означає, що вона не буде завдавати ударних навантажень на притискні елементи 11, а опір її переміщенню буде більш низьким При варіанті виконання гребінки 13 у вигляді ряду тягарів 18, закріплених на рамі стержнями 19 з матеріалом 10 взаємодіють безпосередньо самі тягарі 18 В цьому разі на уламки діє один, або декілька тягарів 18, які примушують уламки матеріалу зайняти інше місце, або пропускають їх далі, якщо маси тягарів недостатньо При варіанті підвішування тягарів з допомогою тросів 20 взаємодія їх з матеріалом така ж, але надійність такої конструкції вище, тому, що навіть при боковому тиску матеріалу 10 немає небезпеки пошкодження ПІДВІСКИ 20 Цей варіант дає можливість ввести регулювання довжини тросів 20, чим забезпечується корекція шару матеріалу в залежності від його об'ємної ваги Таке виконання конвеєра дає можливість за рахунок рівняння матеріалу виключити скочування мілкої фракції матеріалу на похилому відрізку конвеєра, забезпечити більш рівномірну роботу при 5 51881 воду конвеєра, а також підвищити ДОВГОВІЧНІСТЬ ЙОГО конструкції Ъ \^r Фіг З Фіг 4 Б-Ь 12 (барами Л ІОЛ Фіг 5 ^ 1 7 19 ІЗ-В 10 (^o.Gh!ii 2}
