Крутопохилий стрічковий конвеєр

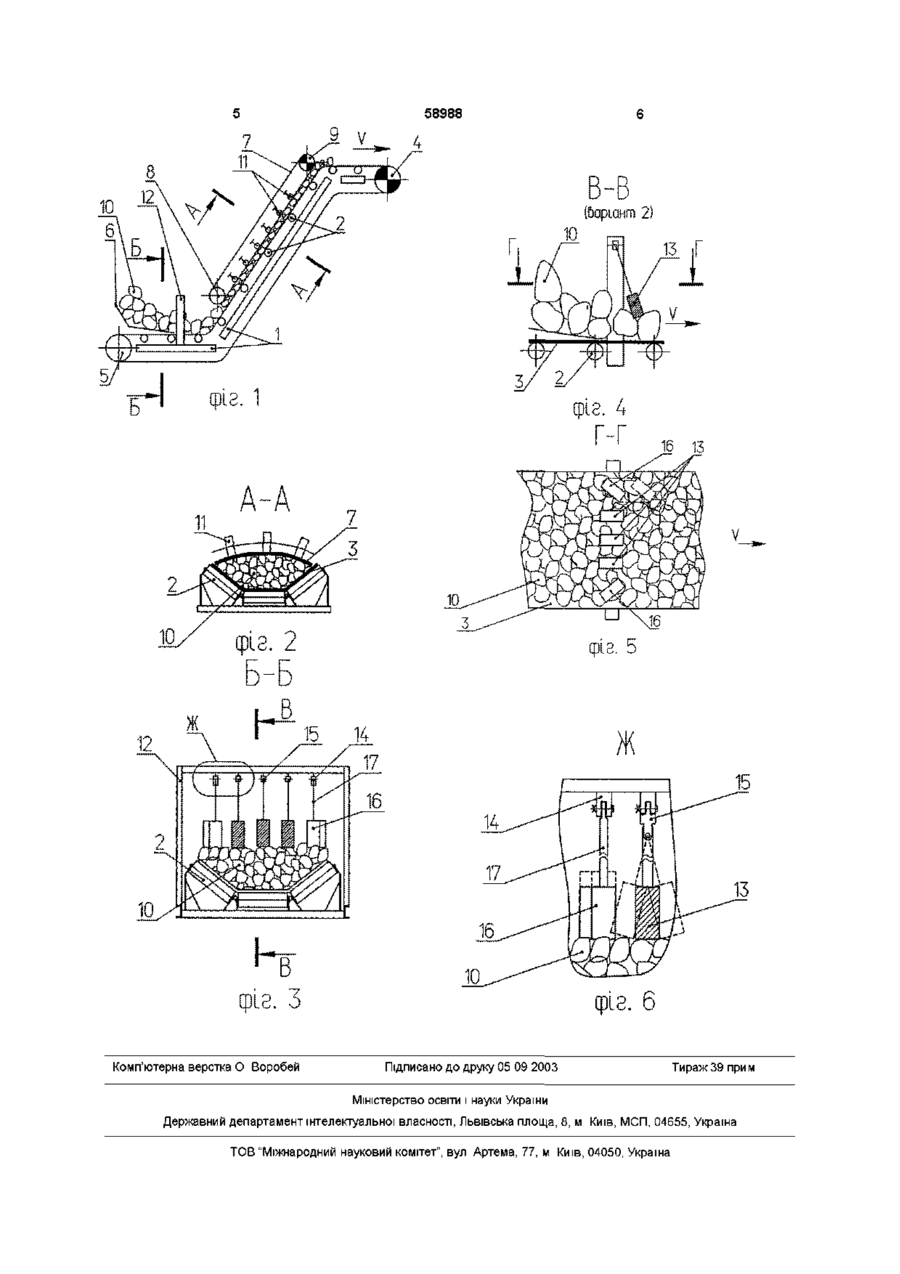

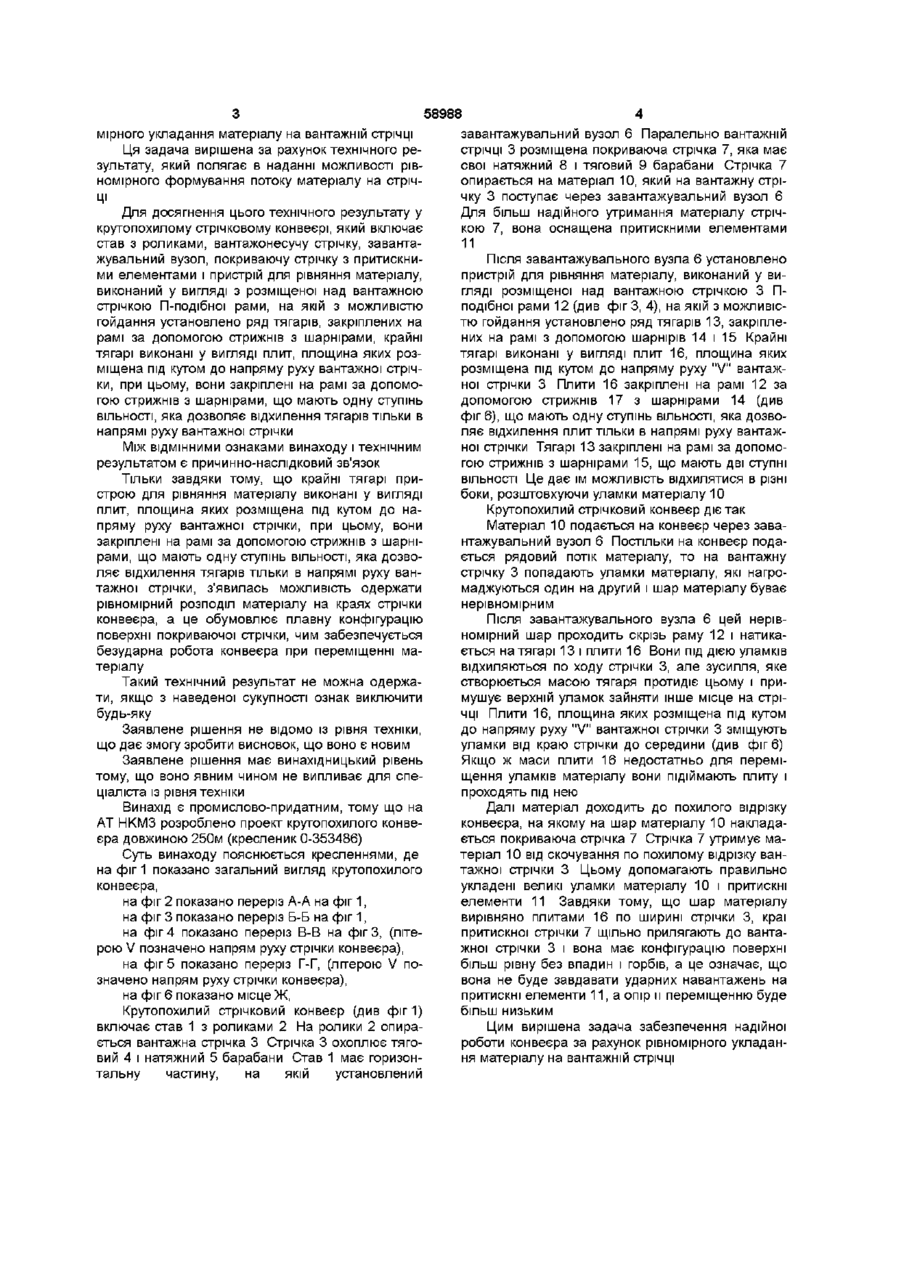

1 Крутопохилий стрічковий конвеєр, що включає став з роликами, вантажну стрічку, завантажувальний вузол, покривну стрічку з притискними елементами і пристрій для рівняння матеріалу на вантажній стрічці, виконаний у вигляді розміщеної над вантажною стрічкою П-подібної рами, на якій з можливістю гойдання установлено ряд тягарів, закріплених на рамі за допомогою стрижнів з шарнірами, який відрізняється тим, що крайні тягарі виконані у вигляді плит, площина яких розміщена під кутом до напряму руху вантажної стрічки 2 Крутопохилий стрічковий конвеєр по п 1 , який відрізняється тим, що плити закріплені на рамі за допомогою стрижнів з шарнірами, які мають один степінь ВІЛЬНОСТІ, який дозволяє відхилення тягарів тільки в напрямі руху вантажної стрічки Винахід відноситься до галузі промислових транспортних засобів і може бути використаний на конвеєрах для транспортування матеріалів під значним кутом до 40° Відомий крутопохилий стрічковий конвеєр, який включає став з напрямниками, опорні елементи для вантажної стрічки, завантажувальний пристрій та притискні елементи (див , наприклад, а св №1803355 по кл B65G15/00) Суттєвими ознаками, загальними з заявленим винаходом є став, вантажна стрічка, завантажувальний пристрій та притискні елементи Цей крутопохилий конвеєр має складну конструкцію, обумовлену наявністю зв'язаних між собою ланцюгами ВІЗКІВ, ЯКІ підтримують вантажну стрічку Відомий також крутопохилий конвеєр, що має став з напрямниками, траверзи для вантажної стрічки, притискну стрічку, при цьому, на вантажних траверзах установлено притискні пристрої у виді додаткових котків для притискної стрічки (див, наприклад, а св №1837044 по кл B65G15/00) Загальними суттєвими ознаками аналога і заявленого винаходу є став, вантажна і притискна стрічки, та притискні пристрої Недоліками цього аналога є складність конструкції, а також відсутність пристрою для рівняння матеріалу на стрічці, що буде спричиняти додат ковий опір при проходженні вантажопотоку під додатковими котками Також відомий крутопохилий стрічковий конвеєр, що включає став з роликами, вантажонесучу стрічку, завантажувальний вузол, покриваючу стрічку з притискними елементами і пристрій для рівняння матеріалу на вантажонесучій стрічці, виконаний у вигляді розміщеної над вантажною стрічкою П-подібної рами, на якій з можливістю гойдання установлено ряд тягарів, закріплених на рамі за допомогою стрижнів з шарнірами, (див , наприклад, заявку №2000127067 Крутопохилий стрічковий конвеєр) По сукупності суттєвих ознак вищезгаданий крутопохилий конвеєр є найбільш близьким до заявленого і може бути прийнятий за прототип У відомому та заявленому крутопохилих конвеєрах є такі схожі ознаки став з роликами, що підтримують вантажно несучу стрічку, завантажувальний пристрій, покриваюча стрічка з притискними елементами і пристрій для рівняння матеріалу на вантажо несучій стрічці Недоліком прототипу є недостатня спроможність рівномірного укладання матеріалу по краям вантажної стрічки, що призводить до викочування окремих уламків з загального потоку та ускладнення їх притискання покриваючою стрічкою В основу винаходу покладена задача забезпечення надійної роботи конвеєра за рахунок рівно 00 00 о> 00 ю 58988 мірного укладання матеріалу на вантажній стрічці Ця задача вирішена за рахунок технічного результату, який полягає в наданні можливості рівномірного формування потоку матеріалу на стрічДля досягнення цього технічного результату у крутопохилому стрічковому конвеєрі, який включає став з роликами, вантажонесучу стрічку, завантажувальний вузол, покриваючу стрічку з притискними елементами і пристрій для рівняння матеріалу, виконаний у вигляді з розміщеної над вантажною стрічкою П-подібної рами, на якій з можливістю гойдання установлено ряд тягарів, закріплених на рамі за допомогою стрижнів з шарнірами, крайні тягарі виконані у вигляді плит, площина яких розміщена під кутом до напряму руху вантажної стрічки, при цьому, вони закріплені на рамі за допомогою стрижнів з шарнірами, що мають одну ступінь ВІЛЬНОСТІ, яка дозволяє відхилення тягарів тільки в напрямі руху вантажної стрічки Між ВІДМІННИМИ ознаками винаходу і технічним результатом є причинно-наслідковий зв'язок Тільки завдяки тому, що крайні тягарі пристрою для рівняння матеріалу виконані у вигляді плит, площина яких розміщена під кутом до напряму руху вантажної стрічки, при цьому, вони закріплені на рамі за допомогою стрижнів з шарнірами, що мають одну ступінь ВІЛЬНОСТІ, яка дозволяє відхилення тягарів тільки в напрямі руху вантажної стрічки, з'явилась можливість одержати рівномірний розподіл матеріалу на краях стрічки конвеєра, а це обумовлює плавну конфігурацію поверхні покриваючої стрічки, чим забезпечується безударна робота конвеєра при переміщенні матеріалу Такий технічний результат не можна одержати, якщо з наведеної сукупності ознак виключити будь-яку Заявлене рішення не відомо із рівня техніки, що дає змогу зробити висновок, що воно є новим Заявлене рішення має винахідницький рівень тому, що воно явним чином не випливає для спеціаліста із рівня техніки Винахід є промислово-придатним, тому що на AT HKM3 розроблено проект крутопохилого конвеєра довжиною 250м (кресленик 0-353486) Суть винаходу пояснюється кресленнями, де на фіг 1 показано загальний вигляд крутопохилого конвеєра, на фіг 2 показано переріз А-А на фіг 1, на фіг 3 показано переріз Б-Б на фіг 1, на фіг 4 показано переріз В-В на фіг 3, (літерою V позначено напрям руху стрічки конвеєра), на фіг 5 показано переріз Г-Г, (літерою V позначено напрям руху стрічки конвеєра), на фіг 6 показано місце Ж, Крутопохилий стрічковий конвеєр (див фіг1) включає став 1 з роликами 2 На ролики 2 опирається вантажна стрічка 3 Стрічка 3 охоплює тяговий 4 і натяжний 5 барабани Став 1 має горизонтальну частину, на якій установлений завантажувальний вузол 6 Паралельно вантажній стрічці 3 розміщена покриваюча стрічка 7, яка має свої натяжний 8 і тяговий 9 барабани Стрічка 7 опирається на матеріал 10, який на вантажну стрічку 3 поступає через завантажувальний вузол 6 Для більш надійного утримання матеріалу стрічкою 7, вона оснащена притискними елементами 11 Після завантажувального вузла 6 установлено пристрій для рівняння матеріалу, виконаний у вигляді розміщеної над вантажною стрічкою З Пподібної рами 12 (див фіг 3, 4), на якій з можливістю гойдання установлено ряд тягарів 13, закріплених на рамі з допомогою шарнірів 14 і 15 Крайні тягарі виконані у вигляді плит 16, площина яких розміщена під кутом до напряму руху "V" вантажної стрічки 3 Плити 16 закріплені на рамі 12 за допомогою стрижнів 17 з шарнірами 14 (див фіг 6), що мають одну ступінь ВІЛЬНОСТІ, яка дозволяє відхилення плит тільки в напрямі руху вантажної стрічки Тягарі 13 закріплені на рамі за допомогою стрижнів з шарнірами 15, що мають дві ступні ВІЛЬНОСТІ Це дає їм можливість відхилятися в різні боки, розштовхуючи уламки матеріалу 10 Крутопохилий стрічковий конвеєр діє так Матеріал 10 подається на конвеєр через завантажувальний вузол 6 Постільки на конвеєр подається рядовий потік матеріалу, то на вантажну стрічку 3 попадають уламки матеріалу, які нагромаджуються один на другий і шар матеріалу буває нерівномірним Після завантажувального вузла 6 цей нерівномірний шар проходить скрізь раму 12 і натикається на тягарі 13 і плити 16 Вони під дією уламків відхиляються по ходу стрічки 3, але зусилля, яке створюється масою тягаря протидіє цьому і примушує верхній уламок зайняти інше місце на стрічці Плити 16, площина яких розміщена під кутом до напряму руху "V" вантажної стрічки 3 зміщують уламки від краю стрічки до середини (див фіг 6) Якщо ж маси плити 16 недостатньо для переміщення уламків матеріалу вони підіймають плиту і проходять під нею Далі матеріал доходить до похилого відрізку конвеєра, на якому на шар матеріалу 10 накладається покриваюча стрічка 7 Стрічка 7 утримує матеріал 10 від скочування по похилому відрізку вантажної стрічки 3 Цьому допомагають правильно укладені великі уламки матеріалу 10 і притискні елементи 11 Завдяки тому, що шар матеріалу вирівняно плитами 16 по ширині стрічки 3, краї притискної стрічки 7 щільно прилягають до вантажної стрічки 3 і вона має конфігурацію поверхні більш рівну без впадин і горбів, а це означає, що вона не буде завдавати ударних навантажень на притискні елементи 11, а опір и переміщенню буде більш низьким Цим вирішена задача забезпечення надійної роботи конвеєра за рахунок рівномірного укладання матеріалу на вантажній стрічці 58988 (боріант 2) зіг. 5 its. 3 Комп'ютерна верстка О Воробей Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
