Металевий зварний нагрівальний пристрій

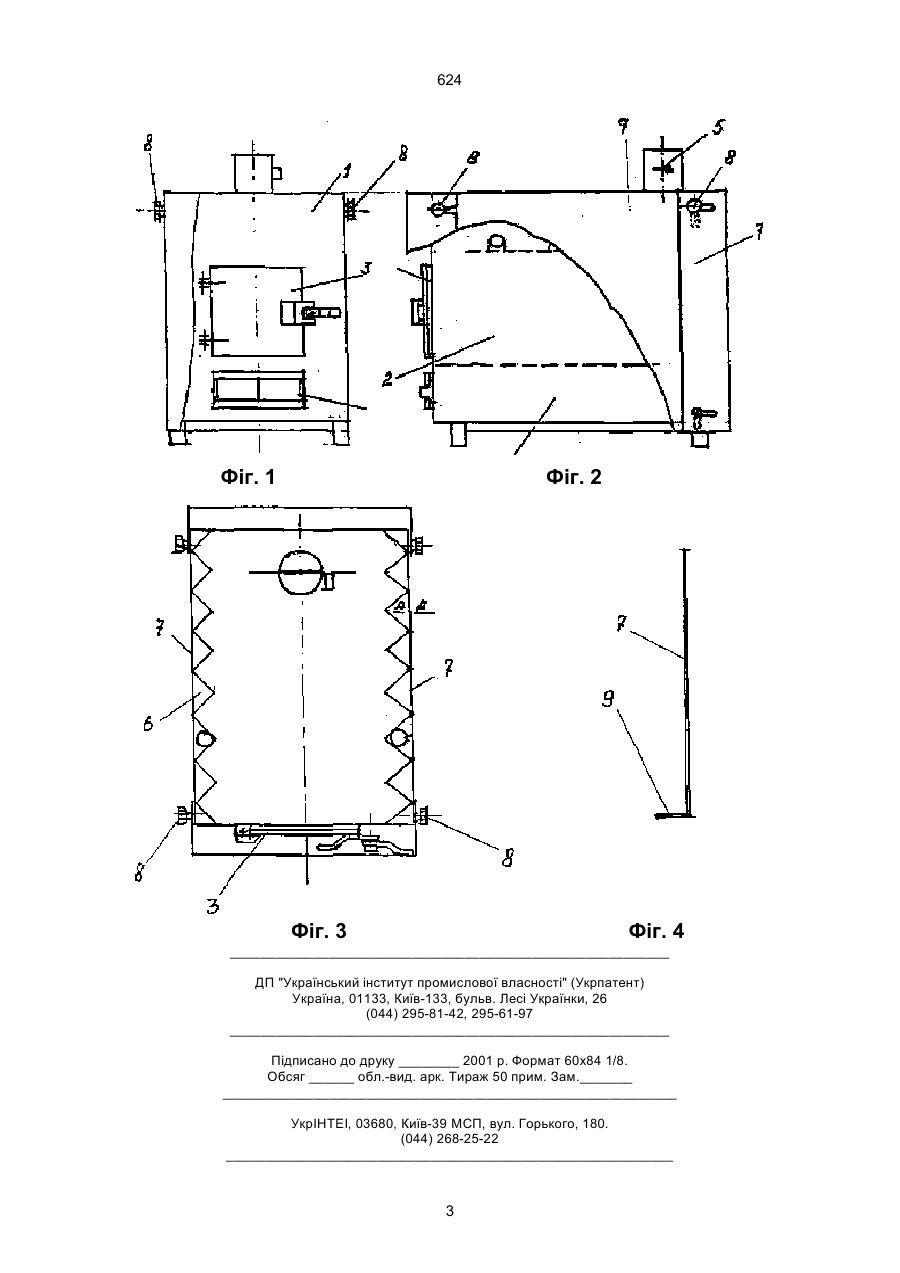

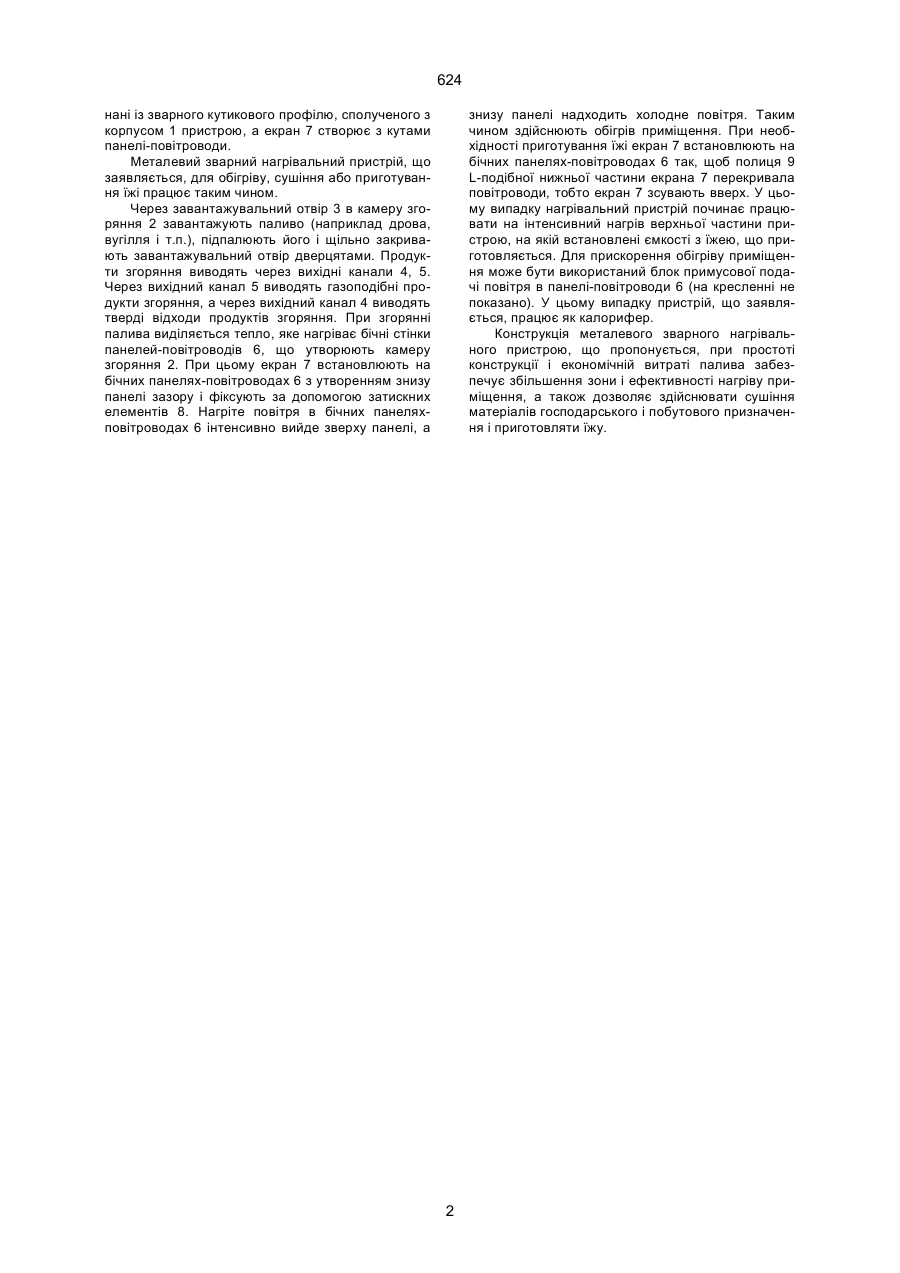

1. Металевий зварний нагрівальний пристрій, що містить корпус, утворений бічними панелямиповітроводами з екраном, а також камеру згоряння, завантажувальний отвір і вихідний канал для видаляння продуктів згоряння, який відрізняється 624 нані із зварного кутикового профілю, сполученого з корпусом 1 пристрою, а екран 7 створює з кутами панелі-повітроводи. Металевий зварний нагрівальний пристрій, що заявляється, для обігріву, сушіння або приготування їжі працює таким чином. Через завантажувальний отвір 3 в камеру згоряння 2 завантажують паливо (наприклад дрова, вугілля і т.п.), підпалюють його і щільно закривають завантажувальний отвір дверцятами. Продукти згоряння виводять через вихідні канали 4, 5. Через вихідний канал 5 виводять газоподібні продукти згоряння, а через вихідний канал 4 виводять тверді відходи продуктів згоряння. При згорянні палива виділяється тепло, яке нагріває бічні стінки панелей-повітроводів 6, що утворюють камеру згоряння 2. При цьому екран 7 встановлюють на бічних панелях-повітроводах 6 з утворенням знизу панелі зазору і фіксують за допомогою затискних елементів 8. Нагріте повітря в бічних панеляхповітроводах 6 інтенсивно вийде зверху панелі, а знизу панелі надходить холодне повітря. Таким чином здійснюють обігрів приміщення. При необхідності приготування їжі екран 7 встановлюють на бічних панелях-повітроводах 6 так, щоб полиця 9 L-подібної нижньої частини екрана 7 перекривала повітроводи, тобто екран 7 зсувають вверх. У цьому випадку нагрівальний пристрій починає працювати на інтенсивний нагрів верхньої частини пристрою, на якій встановлені ємкості з їжею, що приготовляється. Для прискорення обігріву приміщення може бути використаний блок примусової подачі повітря в панелі-повітроводи 6 (на кресленні не показано). У цьому випадку пристрій, що заявляється, працює як калорифер. Конструкція металевого зварного нагрівального пристрою, що пропонується, при простоті конструкції і економічній витраті палива забезпечує збільшення зони і ефективності нагріву приміщення, а також дозволяє здійснювати сушіння матеріалів господарського і побутового призначення і приготовляти їжу. 2 624 Фіг. 1 Фіг. 2 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
