Металевий зварний нагрівальний пристрій
Формула / Реферат
1. Металевий зварний нагрівальний пристрій, що містить корпус, утворений передньою, задньою, верхньою і нижньою панелями, сполученими бічними панелями, а також камеру згоряння, завантажувальний отвір і вихідний канал для видаляння продуктів згоряння, який відрізняється тим, що верхня панель забезпечена наскрізним або напівкрізним пазом, при цьому бічні і донні сторони паза утворюють склепіння камери згоряння.
2. Металевий зварний нагрівальний пристрій по п.1, який відрізняється тим, що в камері згоряння встановлена перегородка, яка сполучена з донною стороною паза і утворює камеру допалювання.
Текст

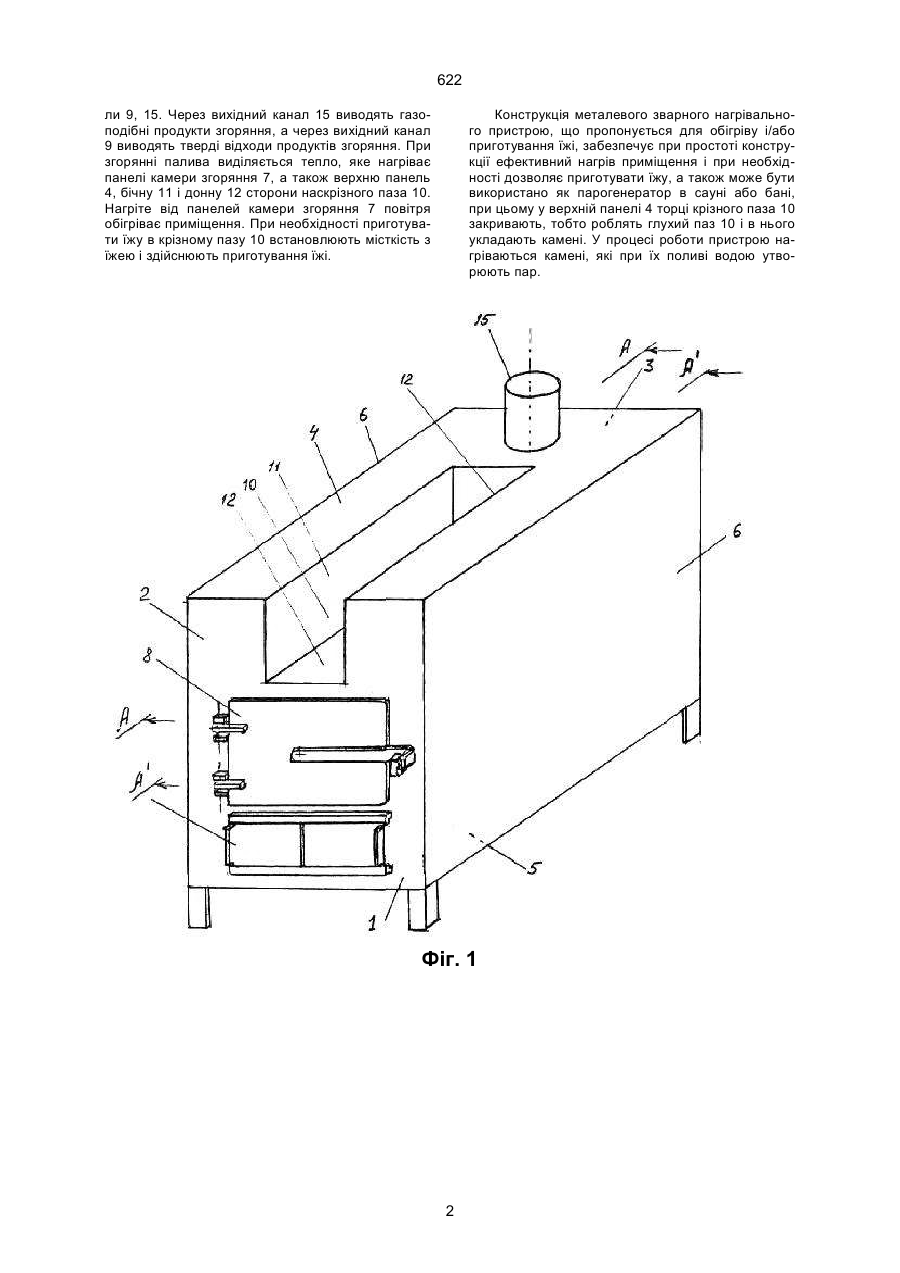

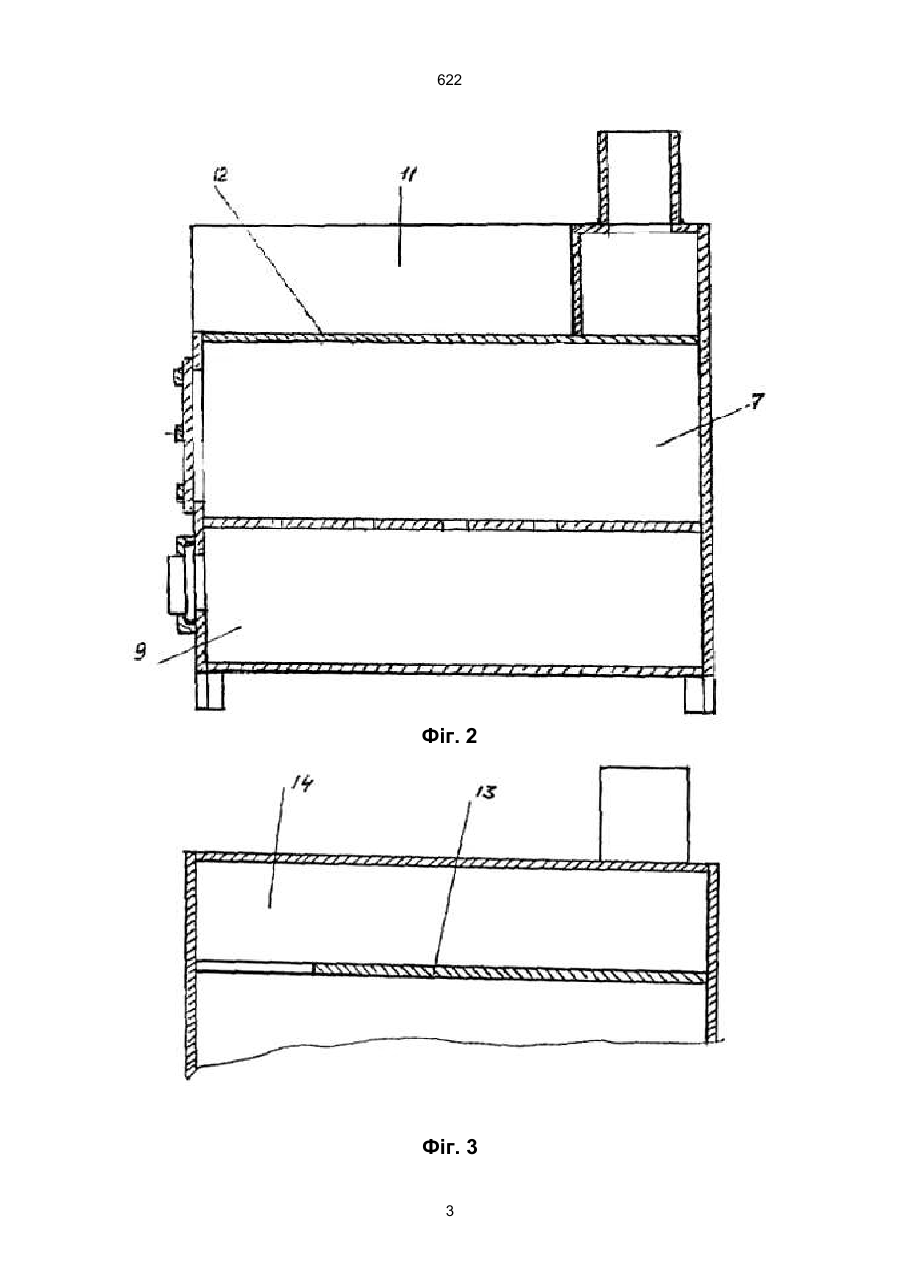

1. Металевий зварний нагрівальний пристрій, що містить корпус, утворений передньою, задньою, верхньою і нижньою панелями, сполученими 622 ли 9, 15. Через вихідний канал 15 виводять газоподібні продукти згоряння, а через вихідний канал 9 виводять тверді відходи продуктів згоряння. При згорянні палива виділяється тепло, яке нагріває панелі камери згоряння 7, а також верхню панель 4, бічну 11 і донну 12 сторони наскрізного паза 10. Нагріте від панелей камери згоряння 7 повітря обігріває приміщення. При необхідності приготувати їжу в крізному пазу 10 встановлюють місткість з їжею і здійснюють приготування їжі. Конструкція металевого зварного нагрівального пристрою, що пропонується для обігріву і/або приготування їжі, забезпечує при простоті конструкції ефективний нагрів приміщення і при необхідності дозволяє приготувати їжу, а також може бути використано як парогенератор в сауні або бані, при цьому у верхній панелі 4 торці крізного паза 10 закривають, тобто роблять глухий паз 10 і в нього укладають камені. У процесі роботи пристрою нагріваються камені, які при їх поливі водою утворюють пар. Фіг. 1 2 622 Фіг. 2 Фіг. 3 3 622 __________________________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
ДивитисяДодаткова інформація
Назва патенту англійськоюMetal welded heating unit
Автори англійськоюBaranov Oleksandr Havrylovych
Назва патенту російськоюМеталлическое сварное нагревательное устройство
Автори російськоюБаранов Александр Гаврилович
МПК / Мітки
МПК: F24B 7/00
Мітки: нагрівальний, зварний, пристрій, металевій
