Металевий зварний нагрівальний пристрій

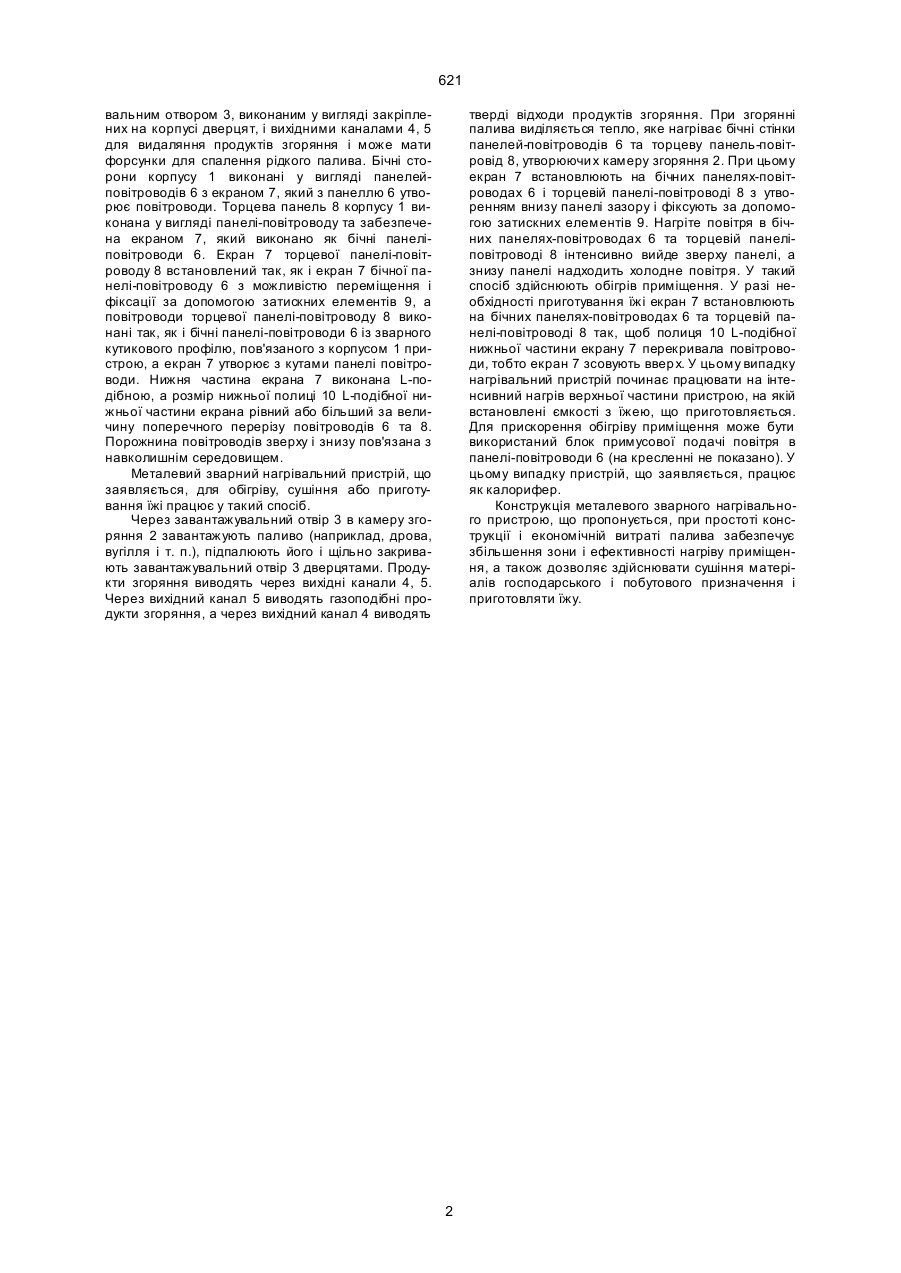

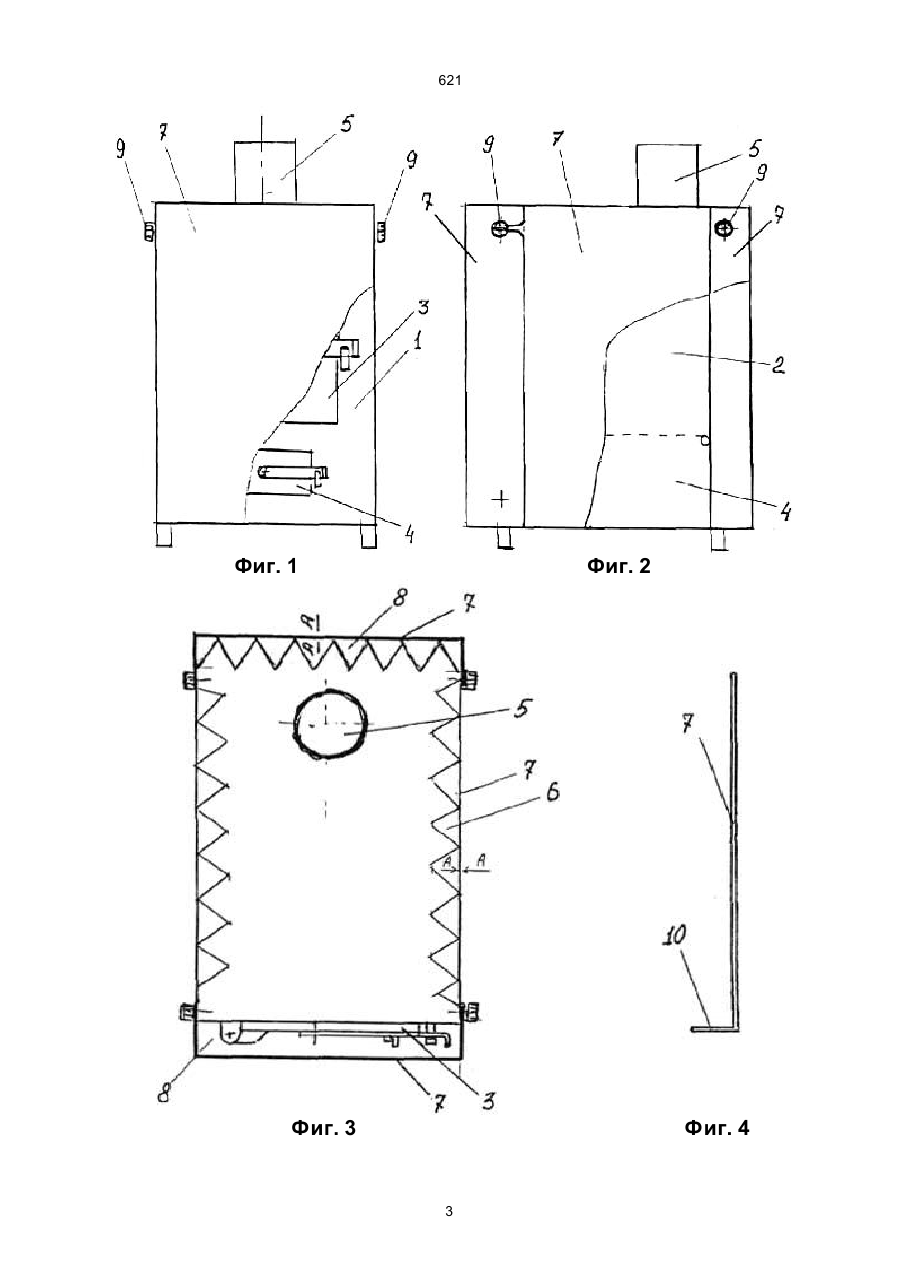

1. Металевий зварний нагрівальний пристрій, що містить корпус, утворений бічними панелямиповітроводами з екраном, а також камеру згоряння, завантажувальний отвір і вихідний канал для видаляння продуктів згоряння, який відрізняється тим, що торцева панель корпусу виконана у вигляді панелі-повітроводу. 2. Ме талевий зварний нагрівальний пристрій за п. 1, який відрізняється тим, що торцева панель 621 вальним отвором 3, виконаним у вигляді закріплених на корпусі дверцят, і вихідними каналами 4, 5 для видаляння продуктів згоряння і може мати форсунки для спалення рідкого палива. Бічні сторони корпусу 1 виконані у вигляді панелейповітроводів 6 з екраном 7, який з панеллю 6 утворює повітроводи. Торцева панель 8 корпусу 1 виконана у вигляді панелі-повітроводу та забезпечена екраном 7, який виконано як бічні панеліповітроводи 6. Екран 7 торцевої панелі-повітроводу 8 встановлений так, як і екран 7 бічної панелі-повітроводу 6 з можливістю переміщення і фіксації за допомогою затискних елементів 9, а повітроводи торцевої панелі-повітроводу 8 виконані так, як і бічні панелі-повітроводи 6 із зварного кутикового профілю, пов'язаного з корпусом 1 пристрою, а екран 7 утворює з кутами панелі повітроводи. Нижня частина екрана 7 виконана L-подібною, а розмір нижньої полиці 10 L-подібної нижньої частини екрана рівний або більший за величину поперечного перерізу повітроводів 6 та 8. Порожнина повітроводів зверху і знизу пов'язана з навколишнім середовищем. Металевий зварний нагрівальний пристрій, що заявляється, для обігріву, сушіння або приготування їжі працює у такий спосіб. Через завантажувальний отвір 3 в камеру згоряння 2 завантажують паливо (наприклад, дрова, вугілля і т. п.), підпалюють його і щільно закривають завантажувальний отвір 3 дверцятами. Продукти згоряння виводять через вихідні канали 4, 5. Через вихідний канал 5 виводять газоподібні продукти згоряння, а через вихідний канал 4 виводять тверді відходи продуктів згоряння. При згорянні палива виділяється тепло, яке нагріває бічні стінки панелей-повітроводів 6 та торцеву панель-повітровід 8, утворюючи х камеру згоряння 2. При цьому екран 7 встановлюють на бічних панелях-повітроводах 6 і торцевій панелі-повітроводі 8 з утворенням внизу панелі зазору і фіксують за допомогою затискних елементів 9. Нагріте повітря в бічних панелях-повітроводах 6 та торцевій панеліповітроводі 8 інтенсивно вийде зверху панелі, а знизу панелі надходить холодне повітря. У такий спосіб здійснюють обігрів приміщення. У разі необхідності приготування їжі екран 7 встановлюють на бічних панелях-повітроводах 6 та торцевій панелі-повітроводі 8 так, щоб полиця 10 L-подібної нижньої частини екрану 7 перекривала повітроводи, тобто екран 7 зсовують ввер х. У цьому випадку нагрівальний пристрій починає працювати на інтенсивний нагрів верхньої частини пристрою, на якій встановлені ємкості з їжею, що приготовляється. Для прискорення обігріву приміщення може бути використаний блок примусової подачі повітря в панелі-повітроводи 6 (на кресленні не показано). У цьому випадку пристрій, що заявляється, працює як калорифер. Конструкція металевого зварного нагрівального пристрою, що пропонується, при простоті конструкції і економічній витраті палива забезпечує збільшення зони і ефективності нагріву приміщення, а також дозволяє здійснювати сушіння матеріалів господарського і побутового призначення і приготовляти їжу. 2 621 Фиг. 1 Фиг. 2 Фиг. 3 Фиг. 4 3 621 ___________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 ___________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
