Спосіб роздільного збирання коренеплодів

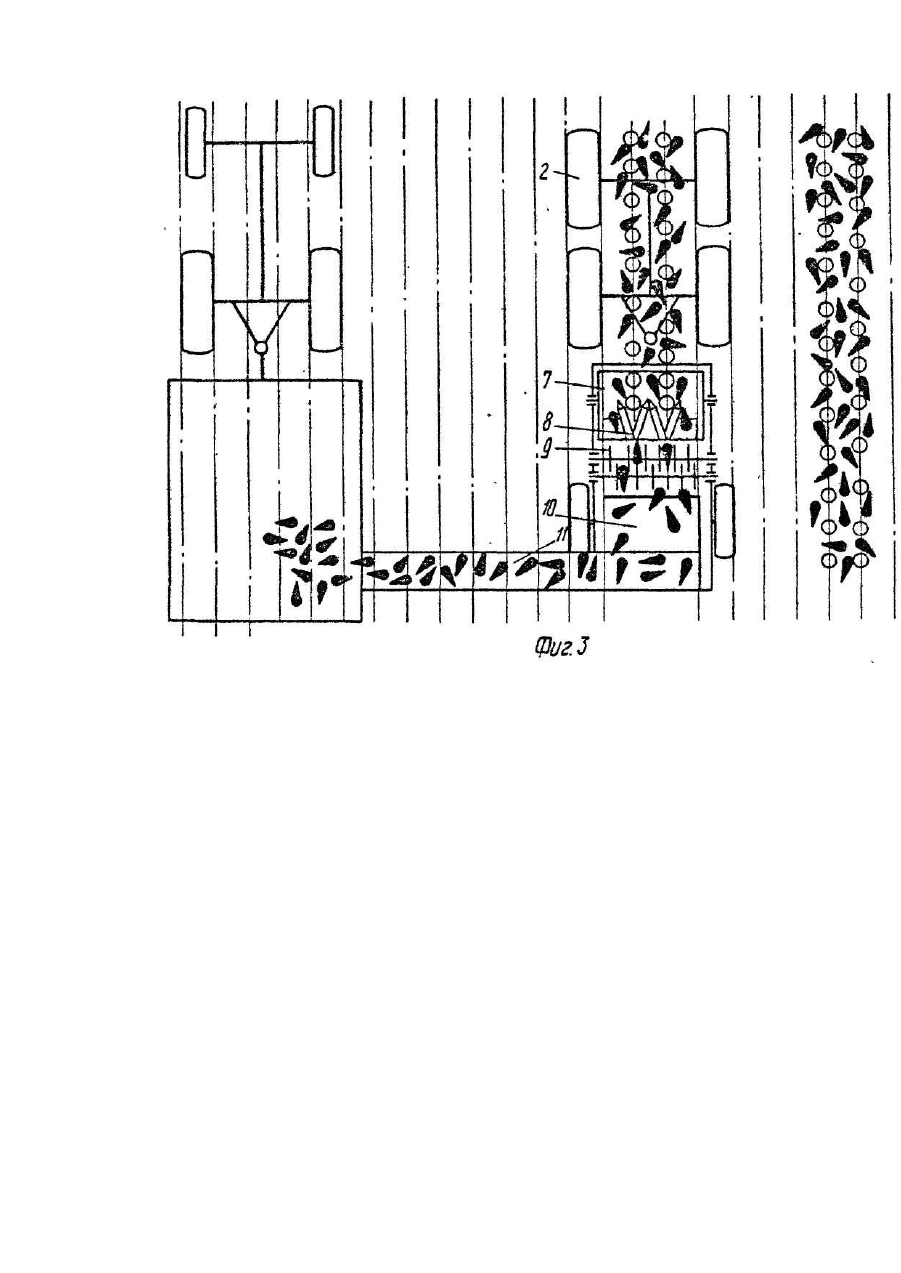

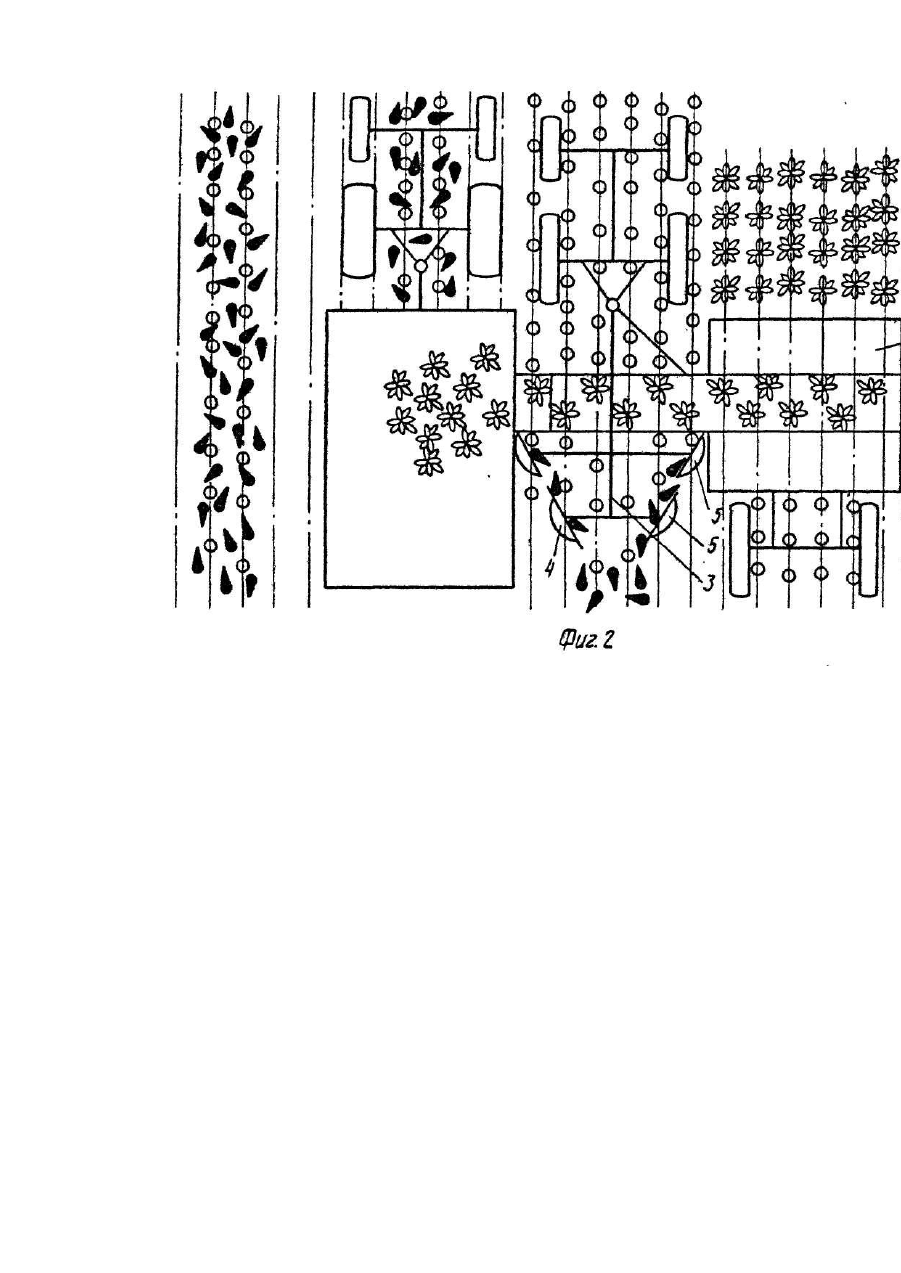

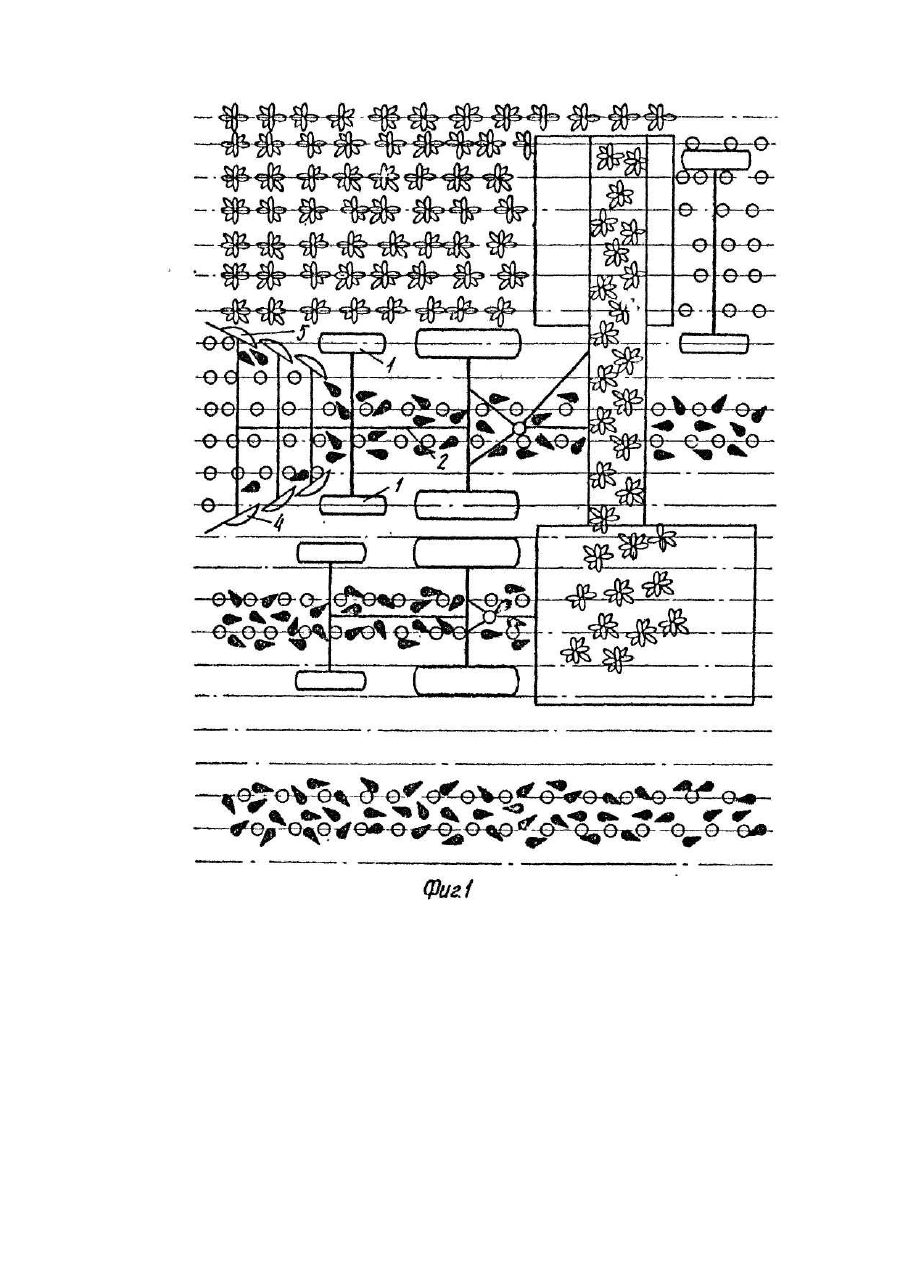

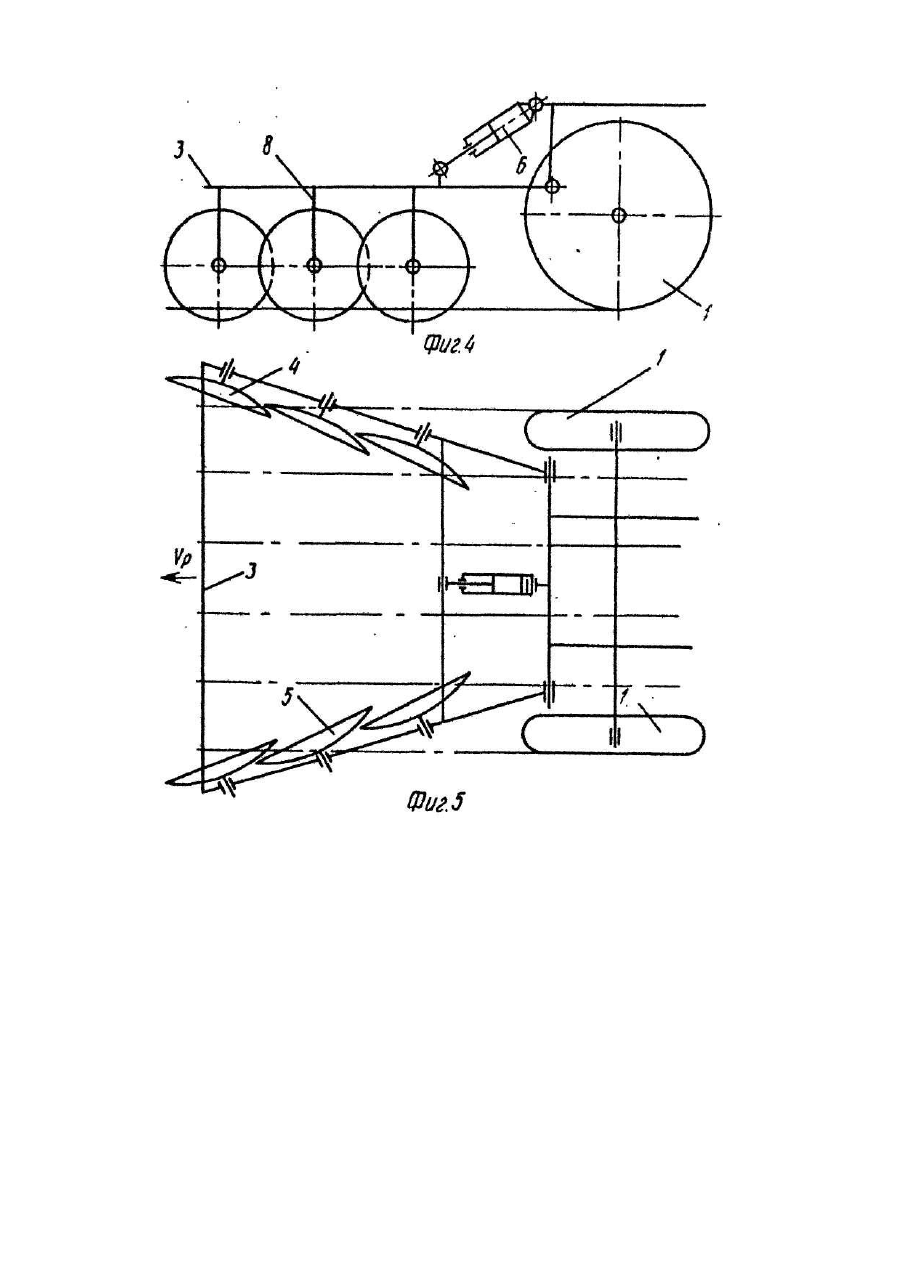

Изобретение относится к области сельскохозяйственного машиностроения, в частности к способам для уборки корнеплодов, в основном кормовой и сахарной свеклы. Цель изобретения - повышение эффективности уборки. На фиг.1 показана схема уборки ботвы с одновременным выкапыванием части рядков, мешающих проходу технологических машин, ботвоуборочный агрегат с устройством для выкапывания части рядков, навешенным перед продольными колесами трактора; на фиг.2 - то же, с устройством для выкапывания части рядков позади задних колес трдктора; на фиг.3 - схема уборки корнеплодов; на фиг.4 - устройство для выкапывания-части рядков и смещения корнеплодов на неубранные, с обрезанной ботвой рядки, вид сбоку; на фиг.5 - то же, вид сверху. Ботвоуборочный агрегат имеет ботвосрезающие и транспортирующие устройства (на фиг.1 не показаны). Перед передними колесами 1 трактора 2 фронтально относительно устройства для обрезки ботвы и симметрично линии тяги трактора 2 расположена машина 3 для выкапывания части рядков и смещения корнеплодов на неубранные рядки, которая состоит из правых и левых односторонних сферических дисковых копачей 4 и 5, установленных по месту выкапывания рядков и смещения корнеплодов, мешающих проходу движителей транспортных средств для уборки ботвы и тракторов ботвокорнеуборочных агрегатов. Копачи 4 и 5 установлены вертикально под углом к направлению движения, при этом задняя часть стоящего впереди дискового копача 4 или 5 перекрывает переднюю часть лезвия последующего дискового копача. Сферические диски копачей 4 или 5 свободно вращающихся на осях, закрепленных на стойках 8, которые крепятся к раме машины 3. Левые и правые сферические дисковые копачи 4 и 5 в совокупности образуют угол с вершиной, направленной в сторону, противоположную направлению движения агрегата. При уборке кормовой свеклы, посеянной с междурядиями 60 см, для осуществления процесса выкапывания и смещения корнеплодов перед передними колесами 1 ботвоуборочною агрегата достаточно установки двух дисковых копачей 4 и 5. В транспортное и рабочее положение устройство приводится силовым цилиндром 6. Корнеуборочный агрегат, оборудованный битером 7, копачами 8, сепарирующими 9, транспортирующими 10 и погрузочными 11 устройствами, а трестируется с трактором 2. Технологический процесс уборки корнеплодов происходит следующим образом. Перед уборкой корнеплодов, например, кормовой свеклы, убирают поворотные полосы и разбивают поле на загоны с образованием межзагонных проходов для проезда транспортных средств. Уборку ботвы производят ботвоуборочным агрегатом, состоящим из поршневого трактора 2 и прицепленной к его серьге бот-вооуборочной машины 12, которая расположена фронтально относительно трактора 2. При первом проходе ботвоуборочного агрегата его трактор 2 движется по межзагонному проходу, рабочими органами ботвоуборочной машины 12 срезают ботву и грузят ее в идущее рядом транспортное средство. При втором и последующих проходах ботвоуборочного агрегата одновременно с уборкой ботвы выкалывают копачами 4 и 5 и смещают в сторону в невыкопанные рядки не менее двух рядков корнеплодов, а именно те, которые мешают проходу колес транс-портных средств или трактора 2 корнеуборочного агрегата. Кроме этого, для полной загрузки двигателя трактора ботвоуборочной машины 12 и снижения энергоемкости корнеуборочного агрегата выкапывают часть други х рядков корнеплодов, например, копачами 4 и 5, которые также смещают в невыкопанные рядки. По месту выкопанных рядков корнеплодов свободно перемещаются без повреждения корнеплодов транспортные средства, обслуживающие ботвоуборочную машину. Это особенно важно при уборке кормовой свеклы, так как ее корнеплоды иногда образуют рядок шириной 25 см и поэтому колеса транспортных средств не вписываются в междурядия. Независимо от места нахождения ботвоуборочного агрегата вслед ими после' нескольких его проходов движется корнеуборочная машина 3, колея колес трактора 2 которой проходит по месту выкопанных корнеплодов копачами ботвоуборочной машины 12. При этом невыкопанные рядки выкапываются копачами, а выкопанные и смещенные копачами 4 и 5 корнеплоды битром 7, имеющим эластичные лопасти, закатываются на сепарирующие устройства 9, которые очищают ворох от примесей и подают его на транспортирующие 10 и погрузочные 11 устройства. В результате ворох гр узится в идущий рядом транспорт. При первом проходе транспортное средство проходит по межзагонному проходу, а при втором и последующих проходах -по колее трактора 2 ботвоуборочного агрегата. В случае, когда машина для выкапывания части рядов располагается позади задних колес трактора ботвоуборочной машины, корнеуборочный агрегат является прицепным, то все операции выполняют так, как описано выше, однако свеклу выкапывают из рядков не перед колесами трактора ботвоуборочного агрегата, а после прохода итого трактора. В этом случае трактор ботвоуборочного агрегата оборудуют узкими шинами.
