Прохідницький комбайн “mir”

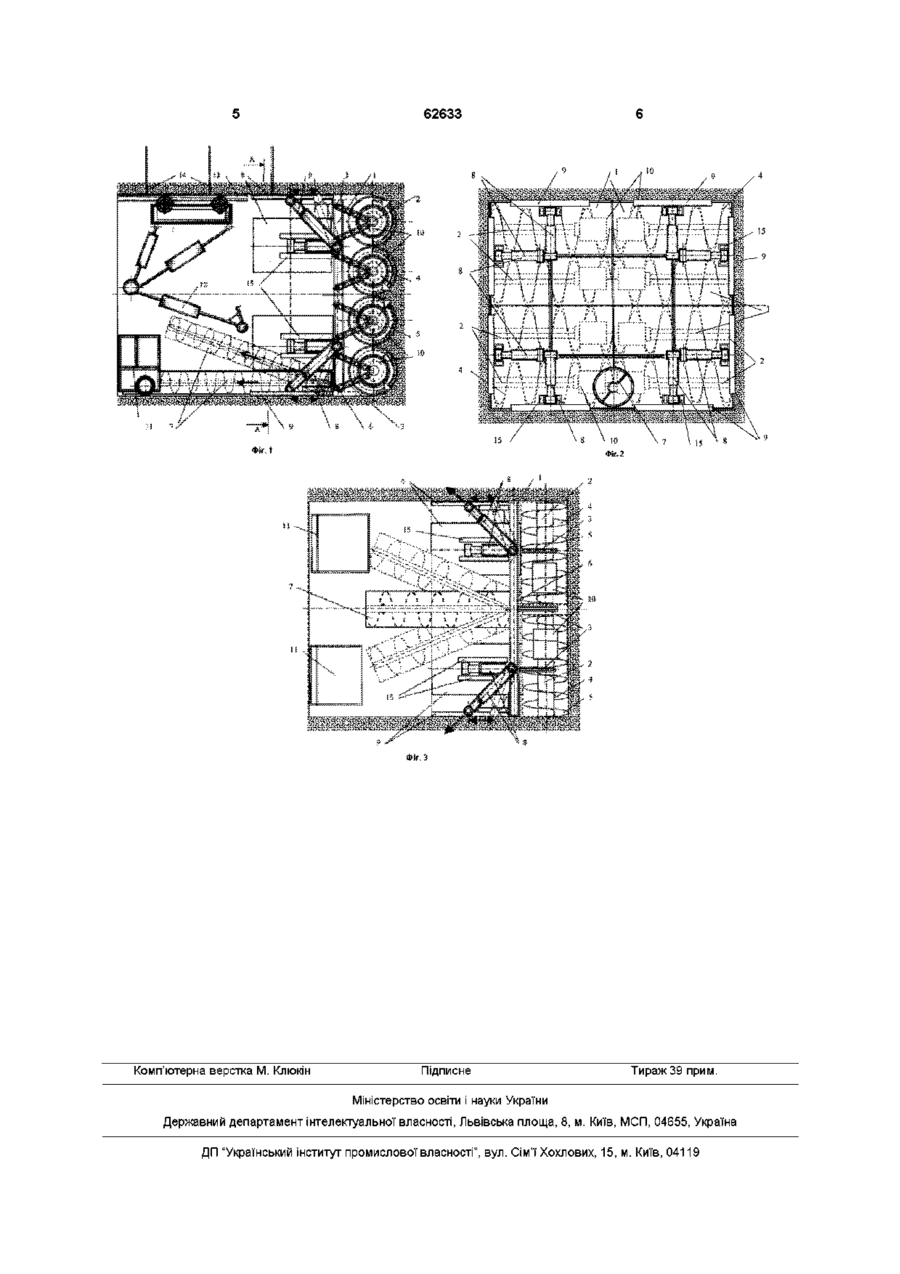

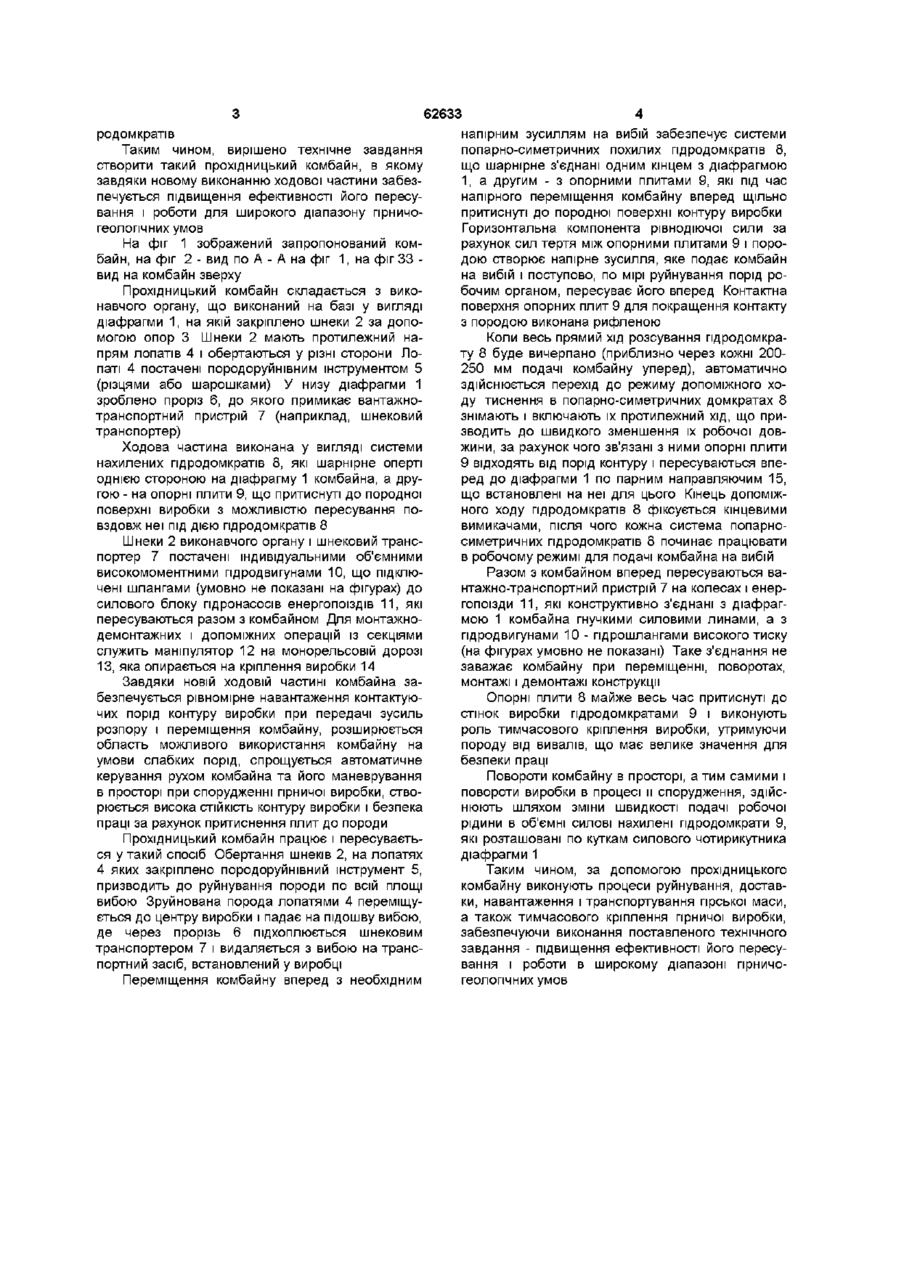

Прохідницький комбайн, що містить виконавчий орган, вантажно-транспортний пристрій і хо дову частину, які відділені від виконавчого органу діафрагмою, який відрізняється тим, що ходова частина виконана у вигляді системи нахилених гідродомкратів, які шарнірно оперті однією стороною на діафрагму комбайна, а другою - на опорні плити, що притиснуті до породної поверхні виробки з можливістю пересування повздовж неї під дією гідродомкратів, при цьому поверхня опорних плит може бути рифленою Винахід відноситься до гірничої промисловості і може бути використаний при спорудженні гірських виробок Відомий прохідницький комбайн, що включає ходову частину, навантажувальний пристрій, а також виконавчий орган, що складається з хитної у вертикальній площині рами, всередині якої змонтовані два незалежних редуктори, на вихідному валу яких змонтовані шнекові лопаті з різцями [Малевич Н А Горнопроходческие машины и комплексы - М Недра, 1980 - С 225] Недоліком такого комбайна є складність конструкції, локальний вплив на вибій вироблення виконавчим органом, низька продуктивність руйнування порід ВІДОМІ також прохідницькі комбайни з ходовою і навантажувальною частинами, постачені буровим і виконавчим органом планетарного чи роторного типу [Малевич Н А Горнопроходческие машины и комплексы - М Недра, 1980 - с 180-182] До числа недоліків прохідницьких комбайнів бурового типу варто віднести громіздкість конструкції, великі силові моменти, які необхідно врівноважувати, низьку маневреність, високі витрати енергії на руйнування порід Крім того, відомий прохідницький комбайн, що складається з виконавчого органу, навантажувального пристрою і ходової частини Виконавчий орган комбайна виконаний у виді секторів із закріпленими на них породоруйнуючими інструментами, причому одні КІНЦІ секторів зв'язані з променями водила, а ІНШІ - з гідродомкратами [А с СССР №277678, Е21С27/00, 1970] Недоліком цього прохідницького комбайна є невисока ефективність руйнування гірського масиву, необхідність створення великого моменту для обертання виконавчого органа і погашення реактивного моменту, можливість проведення тільки круглих виробок, складність пристроїв збирання руйнованої породи із вибою, труднощі проведення не прямолінійних виробок Найбільш близьким по технічній суті і досягаемому ефекту є прохідницький комбайн, що складається з виконавчого органу, вантажнотранспортного пристрою і ходової частини [Пат України 47761 А, Е21С27/00 Прохідницький комбайн] Недоліком прохідницького комбайна-аналога є велике тиснення (контактні напруження) на породи під котками ходової частини, що може створити труднощі при його пересуванні, особливо в умовах порід невеликої МІЦНОСТІ В основу винаходу покладено завдання створити такий прохідницький комбайн, в якому завдяки новому виконанню ходової частини забезпечується підвищення ефективності його пересування і роботи для широкого діапазону гірничогеологічних умов Ця технічна задача досягається тим, що у прохідницького комбайна, що містить виконавчий орган, вантажно-транспортний пристрій і ходову частину, які відділені від виконавчого органу діафрагмою, згідно з винаходом, ходова частина виконана у вигляді системи нахилених гідродомкратів, які шарнірне оперта однією стороною на діафрагму комбайна, а другою - на опорні плити, що притиснуті до породної поверхні виробки з можливістю пересування повздовж неї під дією гід со ГО (О СЧ (О 62633 напірним зусиллям на вибій забезпечує системи родомкратів попарно-симетричних похилих гідродомкратів 8, Таким чином, вирішено технічне завдання що шарнірне з'єднані одним кінцем з діафрагмою створити такий прохідницький комбайн, в якому 1, а другим - з опорними плитами 9, які під час завдяки новому виконанню ходової частини забезнапірного переміщення комбайну вперед щільно печується підвищення ефективності його пересупритиснуті до породної поверхні контуру виробки вання і роботи для широкого діапазону гірничоГоризонтальна компонента рівнодіючої сили за геологічних умов рахунок сил тертя між опорними плитами 9 і пороНа фіг 1 зображений запропонований комдою створює напірне зусилля, яке подає комбайн байн, на фіг 2 - вид по А - А на фіг 1, на фіг 33 на вибій і поступово, по мірі руйнування порід ровид на комбайн зверху бочим органом, пересуває його вперед Контактна Прохідницький комбайн складається з викоповерхня опорних плит 9 для покращення контакту навчого органу, що виконаний на базі у вигляді з породою виконана рифленою діафрагми 1, на якій закріплено шнеки 2 за допомогою опор 3 Шнеки 2 мають протилежний наКоли весь прямий хід розсування гідродомкрапрям лопатів 4 і обертаються у різні сторони Лоту 8 буде вичерпано (приблизно через кожні 200паті 4 постачені породоруйнівним інструментом 5 250 мм подачі комбайну уперед), автоматично (різцями або шарошками) У низу діафрагми 1 здійснюється перехід до режиму допоміжного хозроблено проріз 6, до якого примикає вантажноду тиснення в попарно-симетричних домкратах 8 транспортний пристрій 7 (наприклад, шнековий знімають і включають їх протилежний хід, що притранспортер) зводить до швидкого зменшення їх робочої довжини, за рахунок чого зв'язані з ними опорні плити Ходова частина виконана у вигляді системи 9 відходять від порід контуру і пересуваються впенахилених гідродомкратів 8, які шарнірне оперті ред до діафрагми 1 по парним направляючим 15, однією стороною на діафрагму 1 комбайна, а друщо встановлені на неї для цього Кінець допоміжгою - на опорні плити 9, що притиснуті до породної ного ходу гідродомкратів 8 фіксується кінцевими поверхні виробки з можливістю пересування повимикачами, після чого кожна система попарновздовж неї під дією гідродомкратів 8 симетричних гідродомкратів 8 починає працювати Шнеки 2 виконавчого органу і шнековий трансв робочому режимі для подачі комбайна на вибій портер 7 постачені індивідуальними об'ємними високомоментними пдродвигунами 10, що підклюРазом з комбайном вперед пересуваються вачені шлангами (умовно не показані на фігурах) до нтажно-транспортний пристрій 7 на колесах і енерсилового блоку гідронасосів енергопоїздів 11, які гопоїзди 11, які конструктивно з'єднані з діафрагпересуваються разом з комбайном Для монтажномою 1 комбайна гнучкими силовими линами, а з демонтажних і допоміжних операцій із секціями пдродвигунами 10 - пдрошлангами високого тиску служить маніпулятор 12 на монорельсовій дорозі (на фігурах умовно не показані) Таке з'єднання не 13, яка опирається на кріплення виробки 14 заважає комбайну при переміщенні, поворотах, монтажі і демонтажі конструкції Завдяки новій ходовій частині комбайна забезпечується рівномірне навантаження контактуюОпорні плити 8 майже весь час притиснуті до чих порід контуру виробки при передачі зусиль стінок виробки гідродомкратами 9 і виконують розпору і переміщення комбайну, розширюється роль тимчасового кріплення виробки, утримуючи область можливого використання комбайну на породу від вивалів, що має велике значення для умови слабких порід, спрощується автоматичне безпеки праці керування рухом комбайна та його маневрування Повороти комбайну в просторі, а тим самими і в просторі при спорудженні гірничої виробки, ствоповороти виробки в процесі и спорудження, здійсрюється висока СТІЙКІСТЬ контуру виробки і безпека нюють шляхом зміни швидкості подачі робочої праці за рахунок притиснення плит до породи рідини в об'ємні силові нахилені гідродомкрати 9, які розташовані по куткам силового чотирикутника Прохідницький комбайн працює і пересуваєтьдіафрагми 1 ся у такий спосіб Обертання шнеків 2, на лопатях 4 яких закріплено породоруйнівний інструмент 5, Таким чином, за допомогою прохідницького призводить до руйнування породи по всій площі комбайну виконують процеси руйнування, доставвибою Зруйнована порода лопатями 4 переміщуки, навантаження і транспортування гірської маси, ється до центру виробки і падає на підошву вибою, а також тимчасового кріплення гірничої виробки, де через прорізь 6 підхоплюється шнековим забезпечуючи виконання поставленого технічного транспортером 7 і видаляється з вибою на трансзавдання - підвищення ефективності його пересупортний засіб, встановлений у виробці вання і роботи в широкому діапазоні гірничогеологічних умов Переміщення комбайну вперед з необхідним 62633 Mr,t Комп'ютерна верстка М. Клюкін Підписне Тираж39 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул. Сім'ї Хохлових, 15, м. Київ, 04119
