Змішувач гвинтовий вібраційний

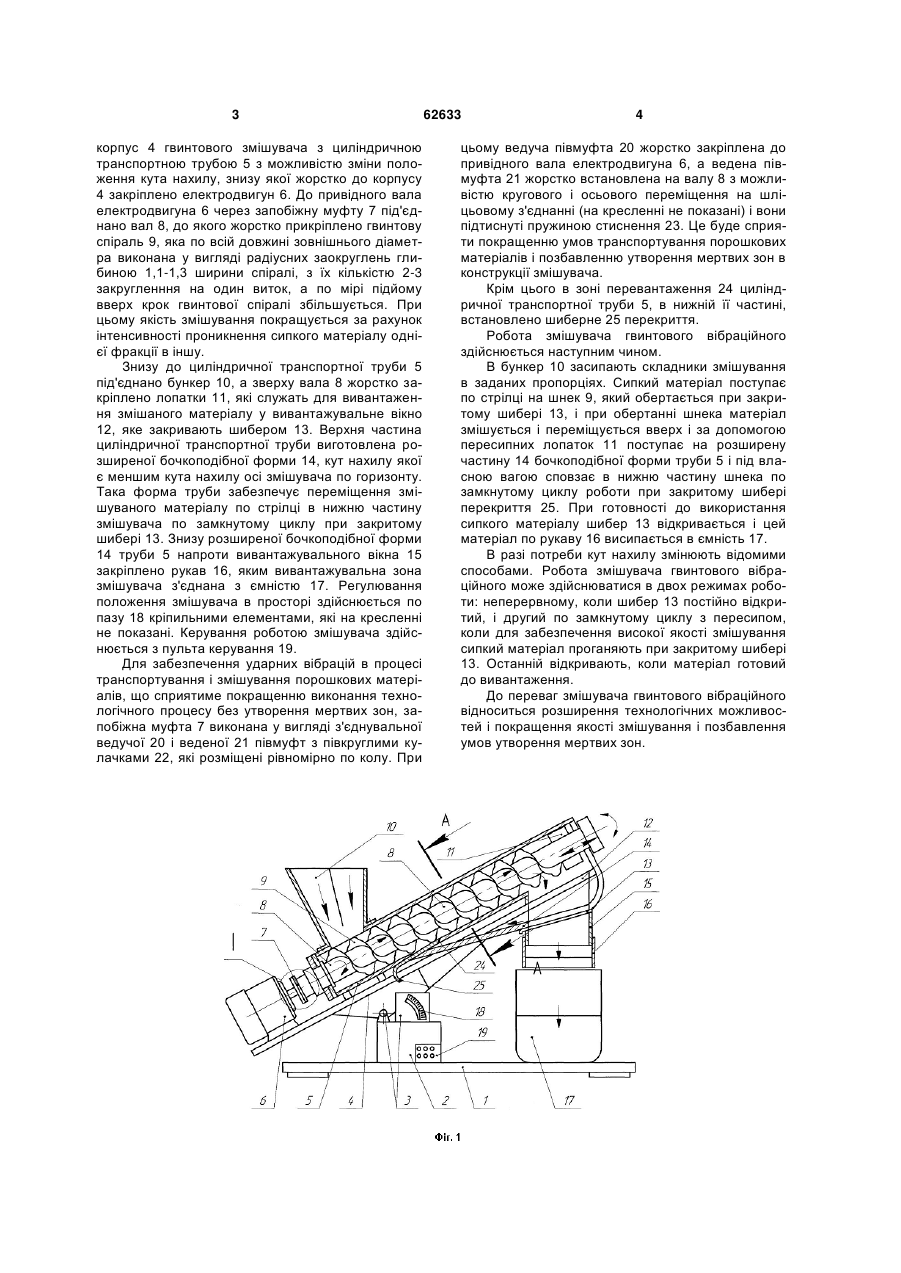

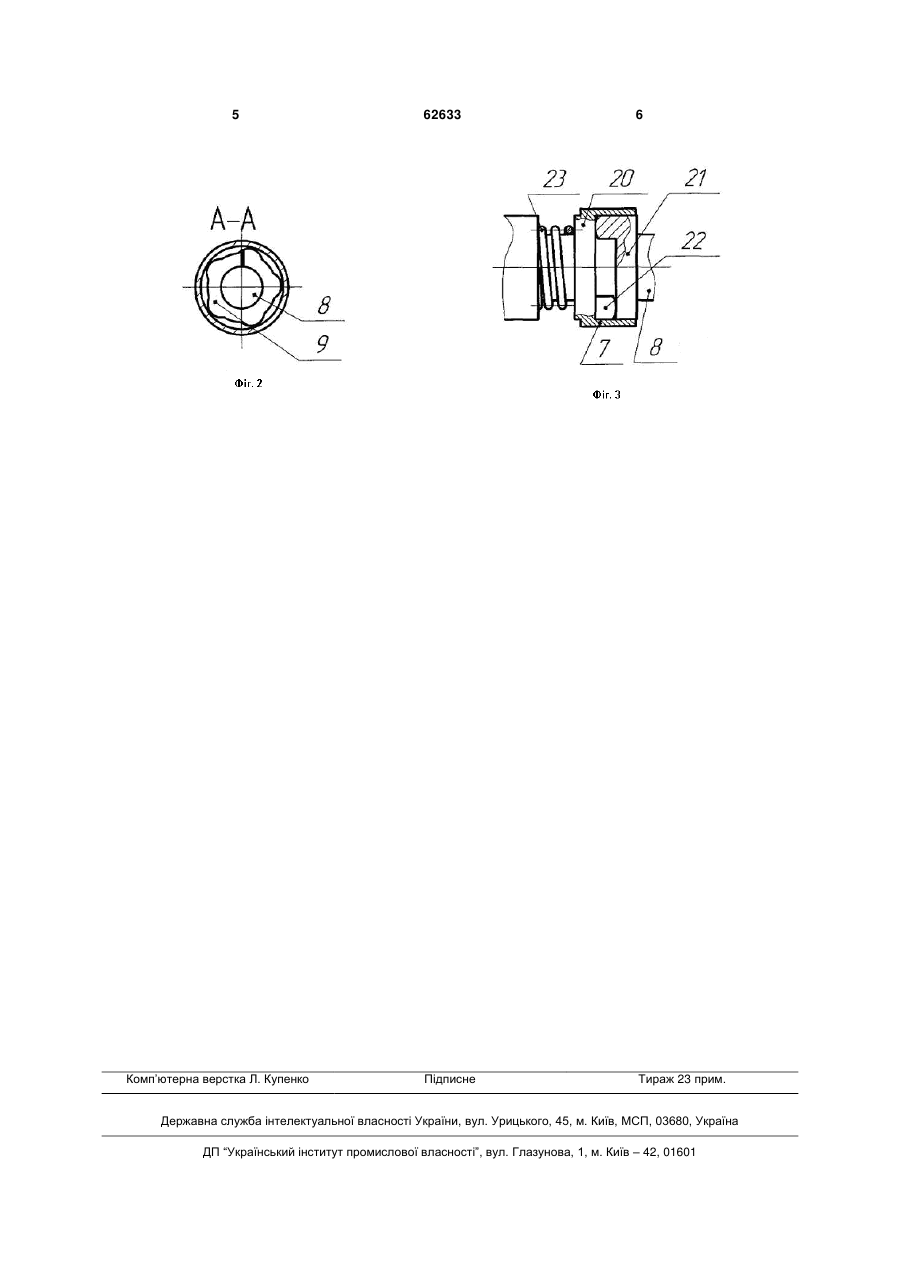

Змішувач гвинтовий вібраційний, що виконаний у вигляді рами, на якій змонтована циліндрична транспортна труба з гвинтовим робочим органом, завантажувальним і розвантажувальним елементами з бункером і шибером, приводом, 3 корпус 4 гвинтового змішувача з циліндричною транспортною трубою 5 з можливістю зміни положення кута нахилу, знизу якої жорстко до корпусу 4 закріплено електродвигун 6. До привідного вала електродвигуна 6 через запобіжну муфту 7 під'єднано вал 8, до якого жорстко прикріплено гвинтову спіраль 9, яка по всій довжині зовнішнього діаметра виконана у вигляді радіусних заокруглень глибиною 1,1-1,3 ширини спіралі, з їх кількістю 2-3 закругленння на один виток, а по мірі підйому вверх крок гвинтової спіралі збільшується. При цьому якість змішування покращується за рахунок інтенсивності проникнення сипкого матеріалу однієї фракції в іншу. Знизу до циліндричної транспортної труби 5 під'єднано бункер 10, а зверху вала 8 жорстко закріплено лопатки 11, які служать для вивантаження змішаного матеріалу у вивантажувальне вікно 12, яке закривають шибером 13. Верхня частина циліндричної транспортної труби виготовлена розширеної бочкоподібної форми 14, кут нахилу якої є меншим кута нахилу осі змішувача по горизонту. Така форма труби забезпечує переміщення змішуваного матеріалу по стрілці в нижню частину змішувача по замкнутому циклу при закритому шибері 13. Знизу розширеної бочкоподібної форми 14 труби 5 напроти вивантажувального вікна 15 закріплено рукав 16, яким вивантажувальна зона змішувача з'єднана з ємністю 17. Регулювання положення змішувача в просторі здійснюється по пазу 18 кріпильними елементами, які на кресленні не показані. Керування роботою змішувача здійснюється з пульта керування 19. Для забезпечення ударних вібрацій в процесі транспортування і змішування порошкових матеріалів, що сприятиме покращенню виконання технологічного процесу без утворення мертвих зон, запобіжна муфта 7 виконана у вигляді з'єднувальної ведучої 20 і веденої 21 півмуфт з півкруглими кулачками 22, які розміщені рівномірно по колу. При 62633 4 цьому ведуча півмуфта 20 жорстко закріплена до привідного вала електродвигуна 6, а ведена півмуфта 21 жорстко встановлена на валу 8 з можливістю кругового і осьового переміщення на шліцьовому з'єднанні (на кресленні не показані) і вони підтиснуті пружиною стиснення 23. Це буде сприяти покращенню умов транспортування порошкових матеріалів і позбавленню утворення мертвих зон в конструкції змішувача. Крім цього в зоні перевантаження 24 циліндричної транспортної труби 5, в нижній її частині, встановлено шиберне 25 перекриття. Робота змішувача гвинтового вібраційного здійснюється наступним чином. В бункер 10 засипають складники змішування в заданих пропорціях. Сипкий матеріал поступає по стрілці на шнек 9, який обертається при закритому шибері 13, і при обертанні шнека матеріал змішується і переміщується вверх і за допомогою пересипних лопаток 11 поступає на розширену частину 14 бочкоподібної форми труби 5 і під власною вагою сповзає в нижню частину шнека по замкнутому циклу роботи при закритому шибері перекриття 25. При готовності до використання сипкого матеріалу шибер 13 відкривається і цей матеріал по рукаву 16 висипається в ємність 17. В разі потреби кут нахилу змінюють відомими способами. Робота змішувача гвинтового вібраційного може здійснюватися в двох режимах роботи: неперервному, коли шибер 13 постійно відкритий, і другий по замкнутому циклу з пересипом, коли для забезпечення високої якості змішування сипкий матеріал проганяють при закритому шибері 13. Останній відкривають, коли матеріал готовий до вивантаження. До переваг змішувача гвинтового вібраційного відноситься розширення технологічних можливостей і покращення якості змішування і позбавлення умов утворення мертвих зон. 5 Комп’ютерна верстка Л. Купенко 62633 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
