Змішувач гвинтовий гравітаційний

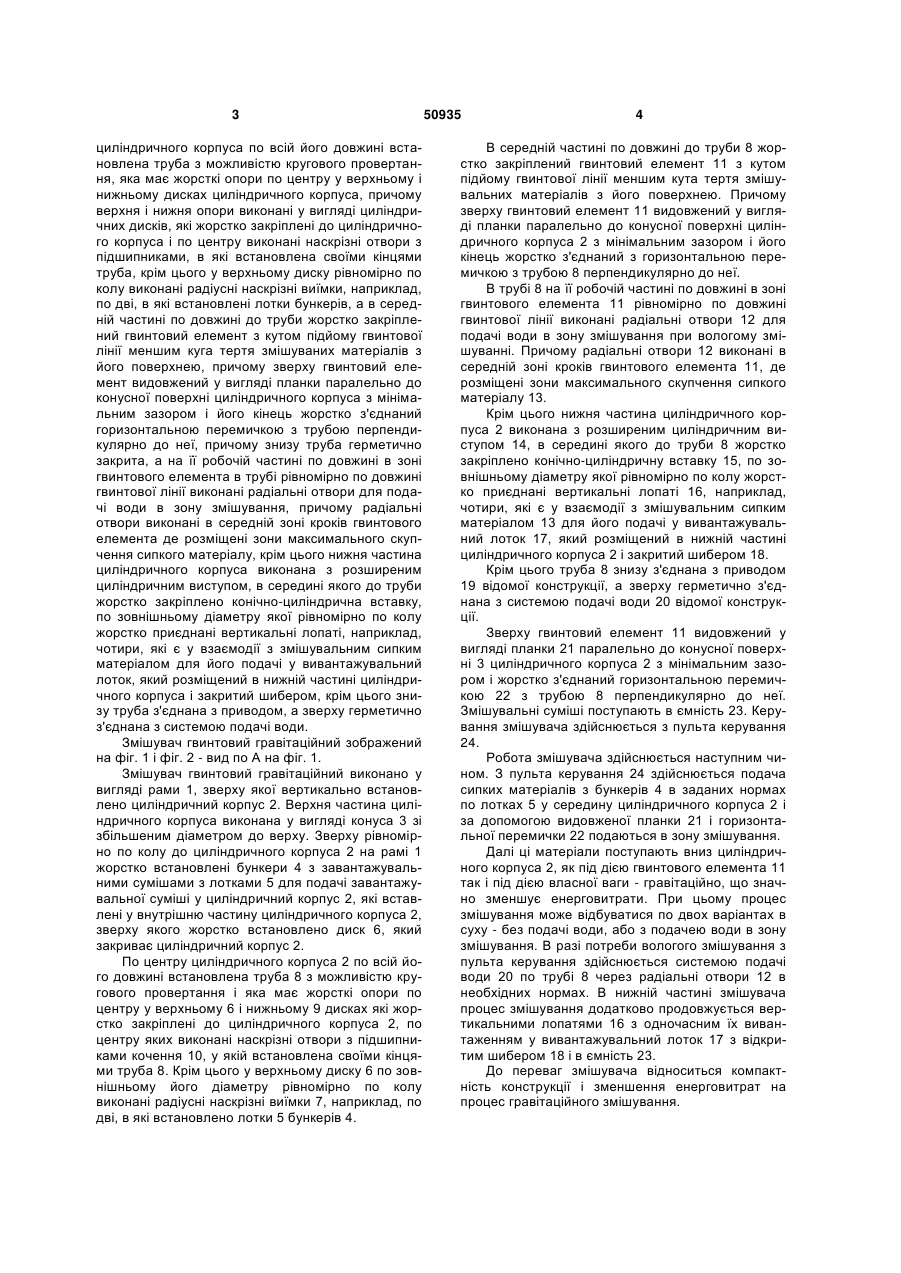

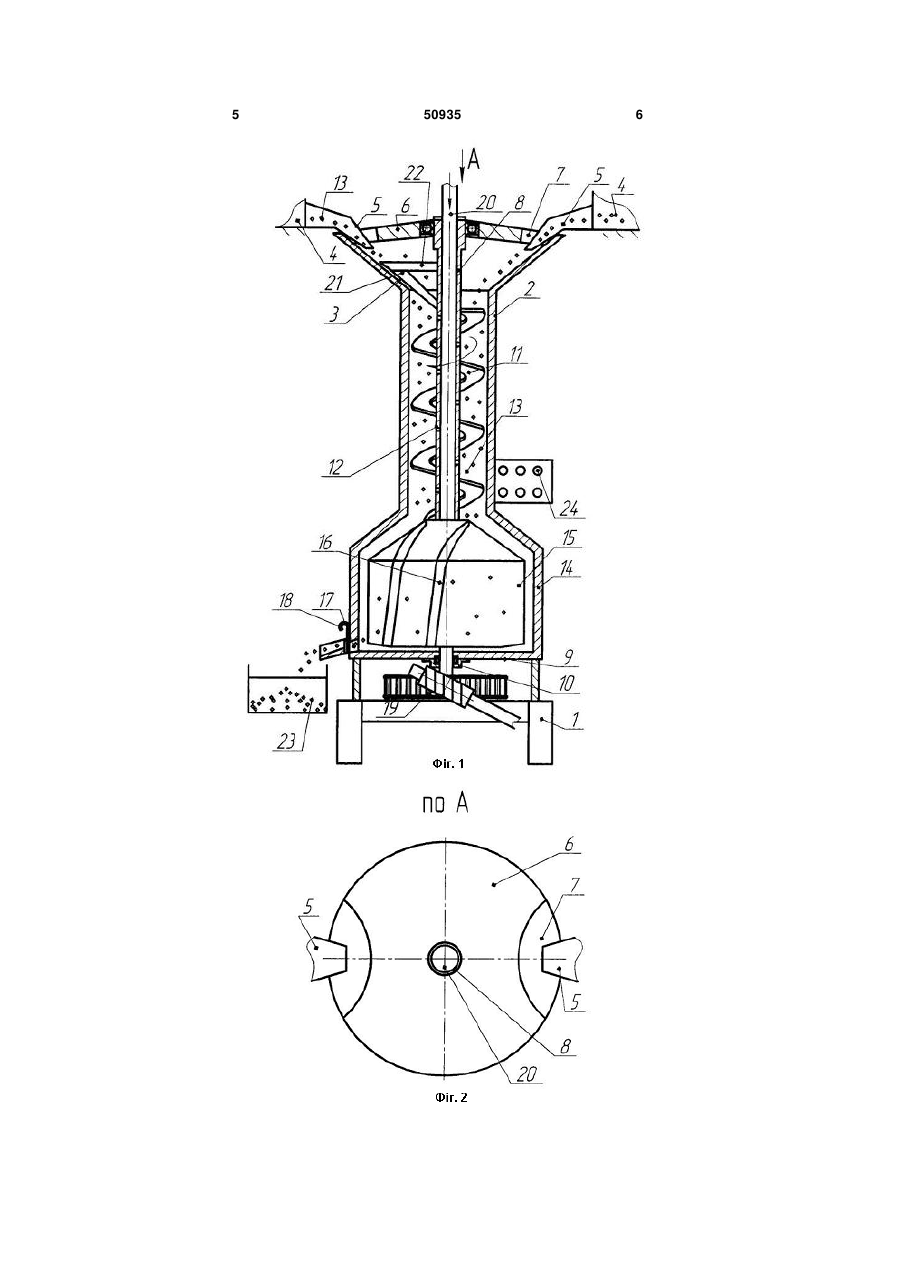

Змішувач гвинтовий гравітаційний, який виконаний у вигляді рами, на якій змонтовані вертикальний циліндричний корпус з гвинтовим робочим органом, завантажувальними і розвантажувальними елементами з бункерами і шиберами, приводом, пультом керування, який відрізняється тим, що циліндричний корпус встановлений зверху на рамі вертикально, а його верхня внутрішня частина виконана у вигляді конуса зі збільшеним діаметром до верху, в якій рівномірно по колу встановлені бункери з завантажувальними сумішами і лотками для їх подачі у циліндричний корпус, а по центру циліндричного корпусу по всій його довжині встановлена труба з можливістю кругового провертання, яка містить жорсткі опори по центру у верхньому і нижньому дисках циліндричного корпусу, причому верхня і нижня опори виконані у вигляді циліндричних дисків, які жорстко закріплені до циліндричного корпусу, і по центру виконані наскрізні отвори з підшипниками, в які встановлена своїми кінцями труба, крім цього, у верхньому диску рів U 2 50935 1 3 циліндричного корпуса по всій його довжині встановлена труба з можливістю кругового провертання, яка має жорсткі опори по центру у верхньому і нижньому дисках циліндричного корпуса, причому верхня і нижня опори виконані у вигляді циліндричних дисків, які жорстко закріплені до циліндричного корпуса і по центру виконані наскрізні отвори з підшипниками, в які встановлена своїми кінцями труба, крім цього у верхньому диску рівномірно по колу виконані радіусні наскрізні виїмки, наприклад, по дві, в які встановлені лотки бункерів, а в середній частині по довжині до труби жорстко закріплений гвинтовий елемент з кутом підйому гвинтової лінії меншим куга тертя змішуваних матеріалів з його поверхнею, причому зверху гвинтовий елемент видовжений у вигляді планки паралельно до конусної поверхні циліндричного корпуса з мінімальним зазором і його кінець жорстко з'єднаний горизонтальною перемичкою з трубою перпендикулярно до неї, причому знизу труба герметично закрита, а на її робочій частині по довжині в зоні гвинтового елемента в трубі рівномірно по довжині гвинтової лінії виконані радіальні отвори для подачі води в зону змішування, причому радіальні отвори виконані в середній зоні кроків гвинтового елемента де розміщені зони максимального скупчення сипкого матеріалу, крім цього нижня частина циліндричного корпуса виконана з розширеним циліндричним виступом, в середині якого до труби жорстко закріплено конічно-циліндрична вставку, по зовнішньому діаметру якої рівномірно по колу жорстко приєднані вертикальні лопаті, наприклад, чотири, які є у взаємодії з змішувальним сипким матеріалом для його подачі у вивантажувальний лоток, який розміщений в нижній частині циліндричного корпуса і закритий шибером, крім цього знизу труба з'єднана з приводом, а зверху герметично з'єднана з системою подачі води. Змішувач гвинтовий гравітаційний зображений на фіг. 1 і фіг. 2 - вид по А на фіг. 1. Змішувач гвинтовий гравітаційний виконано у вигляді рами 1, зверху якої вертикально встановлено циліндричний корпус 2. Верхня частина циліндричного корпуса виконана у вигляді конуса 3 зі збільшеним діаметром до верху. Зверху рівномірно по колу до циліндричного корпуса 2 на рамі 1 жорстко встановлені бункери 4 з завантажувальними сумішами з лотками 5 для подачі завантажувальної суміші у циліндричний корпус 2, які вставлені у внутрішню частину циліндричного корпуса 2, зверху якого жорстко встановлено диск 6, який закриває циліндричний корпус 2. По центру циліндричного корпуса 2 по всій його довжині встановлена труба 8 з можливістю кругового провертання і яка має жорсткі опори по центру у верхньому 6 і нижньому 9 дисках які жорстко закріплені до циліндричного корпуса 2, по центру яких виконані наскрізні отвори з підшипниками кочення 10, у якій встановлена своїми кінцями труба 8. Крім цього у верхньому диску 6 по зовнішньому його діаметру рівномірно по колу виконані радіусні наскрізні виїмки 7, наприклад, по дві, в які встановлено лотки 5 бункерів 4. 50935 4 В середній частині по довжині до труби 8 жорстко закріплений гвинтовий елемент 11 з кутом підйому гвинтової лінії меншим кута тертя змішувальних матеріалів з його поверхнею. Причому зверху гвинтовий елемент 11 видовжений у вигляді планки паралельно до конусної поверхні циліндричного корпуса 2 з мінімальним зазором і його кінець жорстко з'єднаний з горизонтальною перемичкою з трубою 8 перпендикулярно до неї. В трубі 8 на її робочій частині по довжині в зоні гвинтового елемента 11 рівномірно по довжині гвинтової лінії виконані радіальні отвори 12 для подачі води в зону змішування при вологому змішуванні. Причому радіальні отвори 12 виконані в середній зоні кроків гвинтового елемента 11, де розміщені зони максимального скупчення сипкого матеріалу 13. Крім цього нижня частина циліндричного корпуса 2 виконана з розширеним циліндричним виступом 14, в середині якого до труби 8 жорстко закріплено конічно-циліндричну вставку 15, по зовнішньому діаметру якої рівномірно по колу жорстко приєднані вертикальні лопаті 16, наприклад, чотири, які є у взаємодії з змішувальним сипким матеріалом 13 для його подачі у вивантажувальний лоток 17, який розміщений в нижній частині циліндричного корпуса 2 і закритий шибером 18. Крім цього труба 8 знизу з'єднана з приводом 19 відомої конструкції, а зверху герметично з'єднана з системою подачі води 20 відомої конструкції. Зверху гвинтовий елемент 11 видовжений у вигляді планки 21 паралельно до конусної поверхні 3 циліндричного корпуса 2 з мінімальним зазором і жорстко з'єднаний горизонтальною перемичкою 22 з трубою 8 перпендикулярно до неї. Змішувальні суміші поступають в ємність 23. Керування змішувача здійснюється з пульта керування 24. Робота змішувача здійснюється наступним чином. З пульта керування 24 здійснюється подача сипких матеріалів з бункерів 4 в заданих нормах по лотках 5 у середину циліндричного корпуса 2 і за допомогою видовженої планки 21 і горизонтальної перемички 22 подаються в зону змішування. Далі ці матеріали поступають вниз циліндричного корпуса 2, як під дією гвинтового елемента 11 так і під дією власної ваги - гравітаційно, що значно зменшує енерговитрати. При цьому процес змішування може відбуватися по двох варіантах в суху - без подачі води, або з подачею води в зону змішування. В разі потреби вологого змішування з пульта керування здійснюється системою подачі води 20 по трубі 8 через радіальні отвори 12 в необхідних нормах. В нижній частині змішувача процес змішування додатково продовжується вертикальними лопатями 16 з одночасним їх вивантаженням у вивантажувальний лоток 17 з відкритим шибером 18 і в ємність 23. До переваг змішувача відноситься компактність конструкції і зменшення енерговитрат на процес гравітаційного змішування. 5 50935 6 7 Комп’ютерна верстка А. Крулевський 50935 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
