Натяжний пристрій стрічкового конвеєра

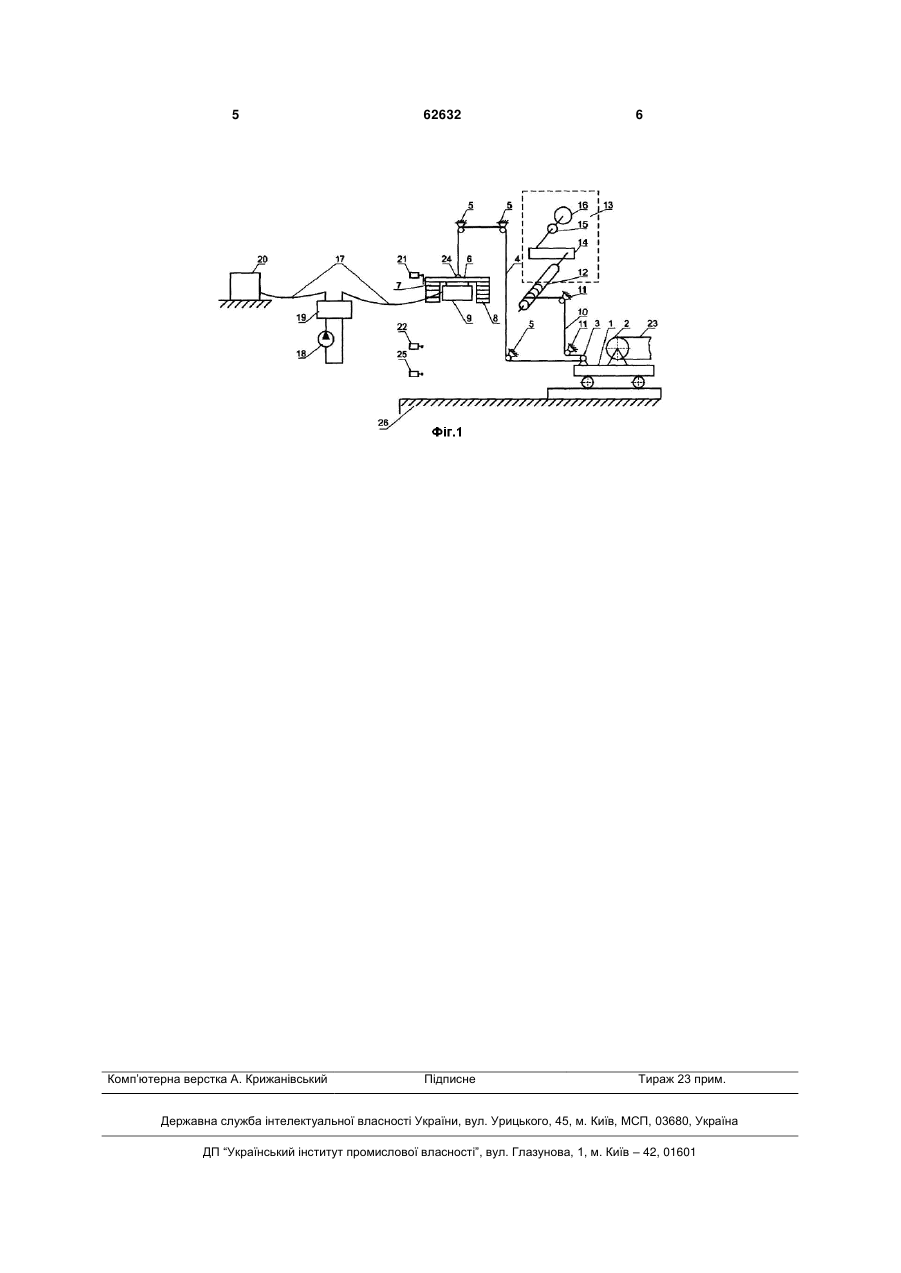

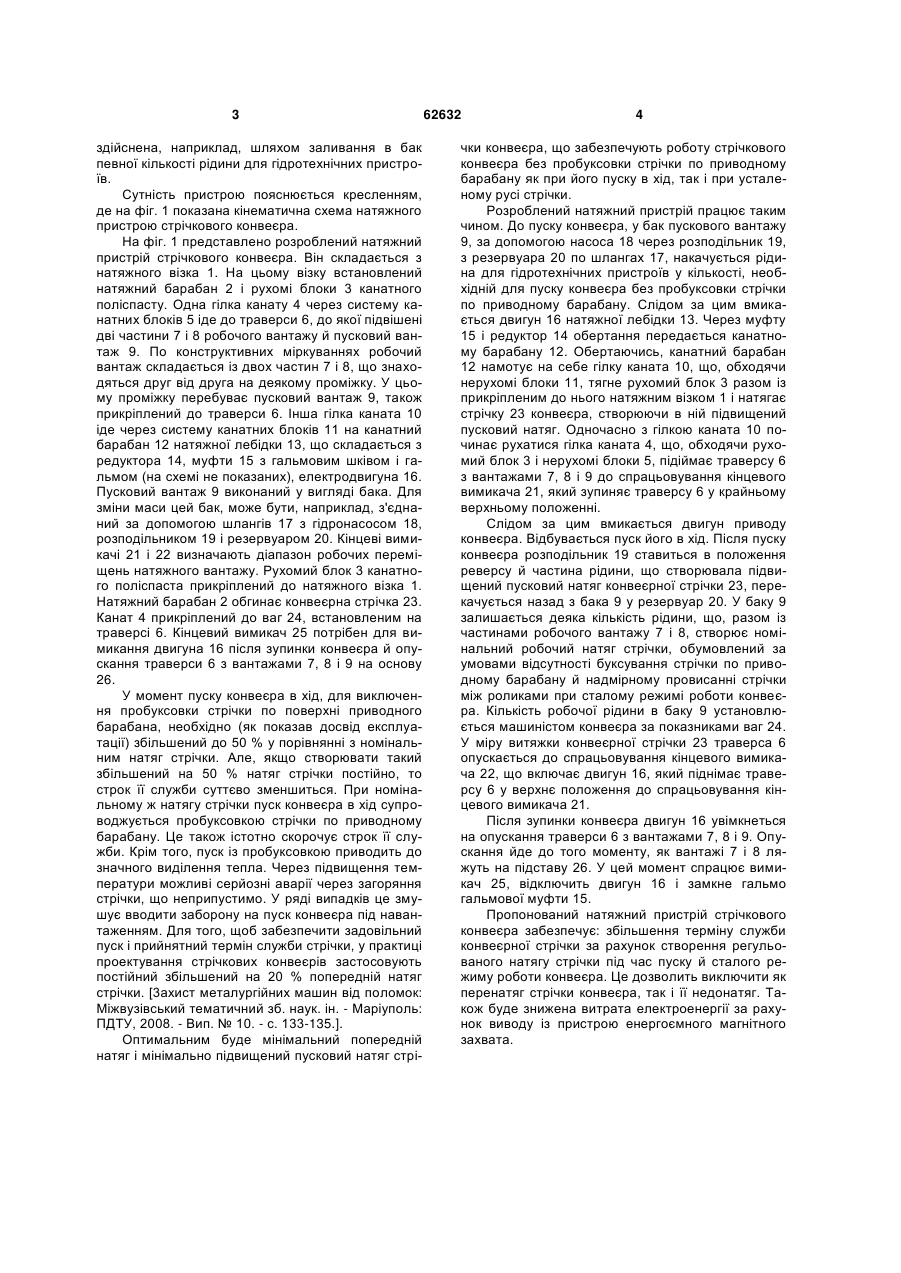

Натяжний пристрій стрічкового конвеєра, що містить візок з натяжним барабаном, з'єднаний через систему рухомих і нерухомих блоків канатного поліспаста з натяжною лебідкою й натяжним вантажем, що складається з робочої та пускової частин, який відрізняється тим, що пускова частина вантажу виконана у вигляді бака. (19) (21) u201100186 (22) 04.01.2011 (24) 12.09.2011 (46) 12.09.2011, Бюл.№ 17, 2011 р. (72) ЩЕГЛОВ ОЛЕГ МИХАЙЛОВИЧ, ТИЩЕНКО КАТЕРИНА ВОЛОДИМИРІВНА (73) ПРИАЗОВСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 здійснена, наприклад, шляхом заливання в бак певної кількості рідини для гідротехнічних пристроїв. Сутність пристрою пояснюється кресленням, де на фіг. 1 показана кінематична схема натяжного пристрою стрічкового конвеєра. На фіг. 1 представлено розроблений натяжний пристрій стрічкового конвеєра. Він складається з натяжного візка 1. На цьому візку встановлений натяжний барабан 2 і рухомі блоки 3 канатного поліспасту. Одна гілка канату 4 через систему канатних блоків 5 іде до траверси 6, до якої підвішені дві частини 7 і 8 робочого вантажу й пусковий вантаж 9. По конструктивних міркуваннях робочий вантаж складається із двох частин 7 і 8, що знаходяться друг від друга на деякому проміжку. У цьому проміжку перебуває пусковий вантаж 9, також прикріплений до траверси 6. Інша гілка каната 10 іде через систему канатних блоків 11 на канатний барабан 12 натяжної лебідки 13, що складається з редуктора 14, муфти 15 з гальмовим шківом і гальмом (на схемі не показаних), електродвигуна 16. Пусковий вантаж 9 виконаний у вигляді бака. Для зміни маси цей бак, може бути, наприклад, з'єднаний за допомогою шлангів 17 з гідронасосом 18, розподільником 19 і резервуаром 20. Кінцеві вимикачі 21 і 22 визначають діапазон робочих переміщень натяжного вантажу. Рухомий блок 3 канатного поліспаста прикріплений до натяжного візка 1. Натяжний барабан 2 обгинає конвеєрна стрічка 23. Канат 4 прикріплений до ваг 24, встановленим на траверсі 6. Кінцевий вимикач 25 потрібен для вимикання двигуна 16 після зупинки конвеєра й опускання траверси 6 з вантажами 7, 8 і 9 на основу 26. У момент пуску конвеєра в хід, для виключення пробуксовки стрічки по поверхні приводного барабана, необхідно (як показав досвід експлуатації) збільшений до 50 % у порівнянні з номінальним натяг стрічки. Але, якщо створювати такий збільшений на 50 % натяг стрічки постійно, то строк її служби суттєво зменшиться. При номінальному ж натягу стрічки пуск конвеєра в хід супроводжується пробуксовкою стрічки по приводному барабану. Це також істотно скорочує строк її служби. Крім того, пуск із пробуксовкою приводить до значного виділення тепла. Через підвищення температури можливі серйозні аварії через загоряння стрічки, що неприпустимо. У ряді випадків це змушує вводити заборону на пуск конвеєра під навантаженням. Для того, щоб забезпечити задовільний пуск і прийнятний термін служби стрічки, у практиці проектування стрічкових конвеєрів застосовують постійний збільшений на 20 % попередній натяг стрічки. [3ахист металургійних машин від поломок: Міжвузівський тематичний зб. наук. ін. - Маріуполь: ПДТУ, 2008. - Вип. № 10. - с. 133-135.]. Оптимальним буде мінімальний попередній натяг і мінімально підвищений пусковий натяг стрі 62632 4 чки конвеєра, що забезпечують роботу стрічкового конвеєра без пробуксовки стрічки по приводному барабану як при його пуску в хід, так і при усталеному русі стрічки. Розроблений натяжний пристрій працює таким чином. До пуску конвеєра, у бак пускового вантажу 9, за допомогою насоса 18 через розподільник 19, з резервуара 20 по шлангах 17, накачується рідина для гідротехнічних пристроїв у кількості, необхідній для пуску конвеєра без пробуксовки стрічки по приводному барабану. Слідом за цим вмикається двигун 16 натяжної лебідки 13. Через муфту 15 і редуктор 14 обертання передається канатному барабану 12. Обертаючись, канатний барабан 12 намотує на себе гілку каната 10, що, обходячи нерухомі блоки 11, тягне рухомий блок 3 разом із прикріпленим до нього натяжним візком 1 і натягає стрічку 23 конвеєра, створюючи в ній підвищений пусковий натяг. Одночасно з гілкою каната 10 починає рухатися гілка каната 4, що, обходячи рухомий блок 3 і нерухомі блоки 5, підіймає траверсу 6 з вантажами 7, 8 і 9 до спрацьовування кінцевого вимикача 21, який зупиняє траверсу 6 у крайньому верхньому положенні. Слідом за цим вмикається двигун приводу конвеєра. Відбувається пуск його в хід. Після пуску конвеєра розподільник 19 ставиться в положення реверсу й частина рідини, що створювала підвищений пусковий натяг конвеєрної стрічки 23, перекачується назад з бака 9у резервуар 20. У баку 9 залишається деяка кількість рідини, що, разом із частинами робочого вантажу 7 і 8, створює номінальний робочий натяг стрічки, обумовлений за умовами відсутності буксування стрічки по приводному барабану й надмірному провисанні стрічки між роликами при сталому режимі роботи конвеєра. Кількість робочої рідини в баку 9 установлюється машиністом конвеєра за показниками ваг 24. У міру витяжки конвеєрної стрічки 23 траверса 6 опускається до спрацьовування кінцевого вимикача 22, що включає двигун 16, який піднімає траверсу 6 у верхнє положення до спрацьовування кінцевого вимикача 21. Після зупинки конвеєра двигун 16 увімкнеться на опускання траверси 6 з вантажами 7, 8 і 9. Опускання йде до того моменту, як вантажі 7 і 8 ляжуть на підставу 26. У цей момент спрацює вимикач 25, відключить двигун 16 і замкне гальмо гальмової муфти 15. Пропонований натяжний пристрій стрічкового конвеєра забезпечує: збільшення терміну служби конвеєрної стрічки за рахунок створення регульованого натягу стрічки під час пуску й сталого режиму роботи конвеєра. Це дозволить виключити як перенатяг стрічки конвеєра, так і її недонатяг. Також буде знижена витрата електроенергії за рахунок виводу із пристрою енергоємного магнітного захвата. 5 Комп’ютерна верстка А. Крижанівський 62632 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
