Імпульсний лазерний оптичний бар’єр охорони периметра
Формула / Реферат
Імпульсний лазерний оптичний бар'єр охорони периметра, що складається з передавального і приймального блоків, який відрізняється тим, що як джерело випромінювання використовується лазерний промінь, що випромінюється в імпульсному режимі з певним інтервалом проходження імпульсів, а кількість і положення променів у просторі можуть бути довільними.
Текст

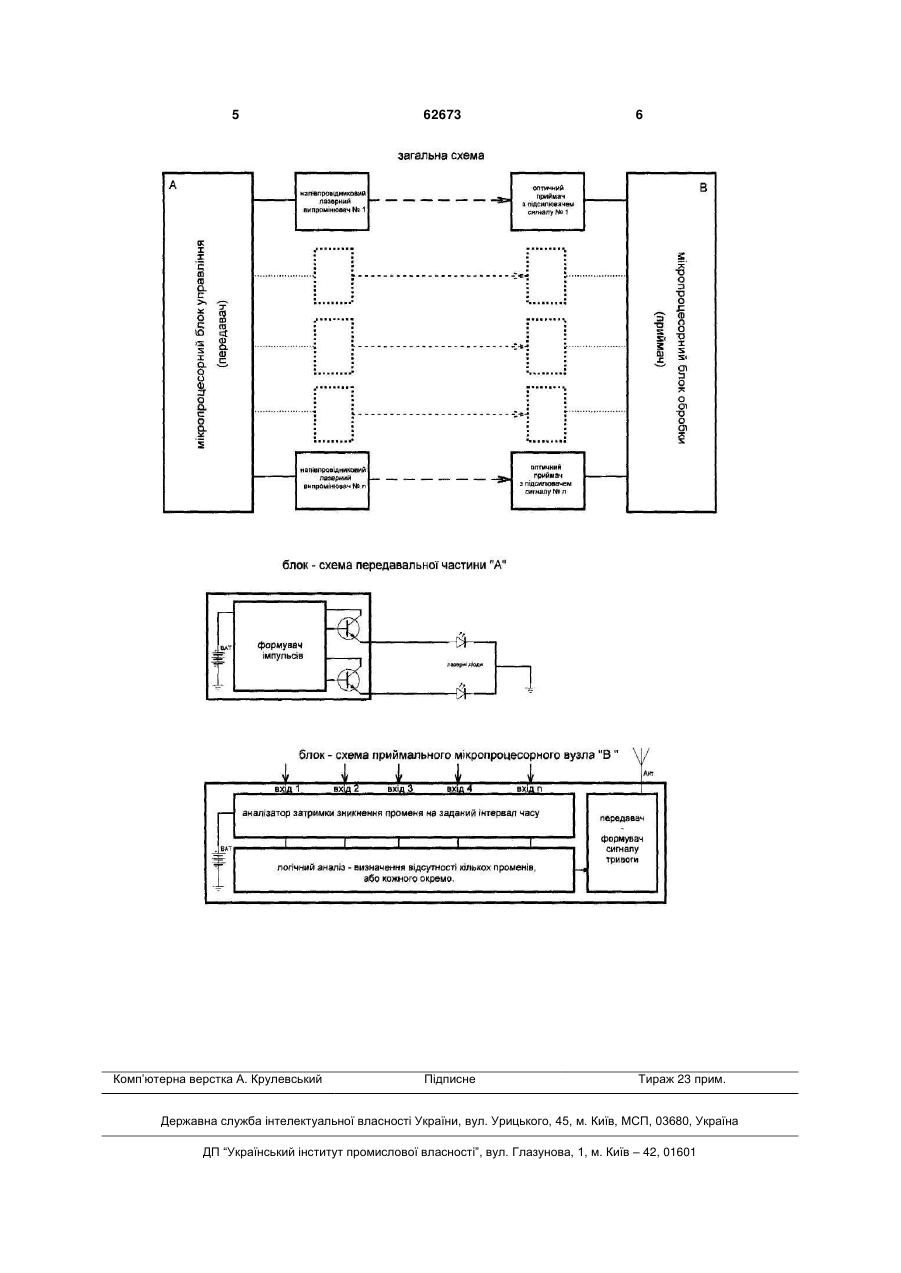

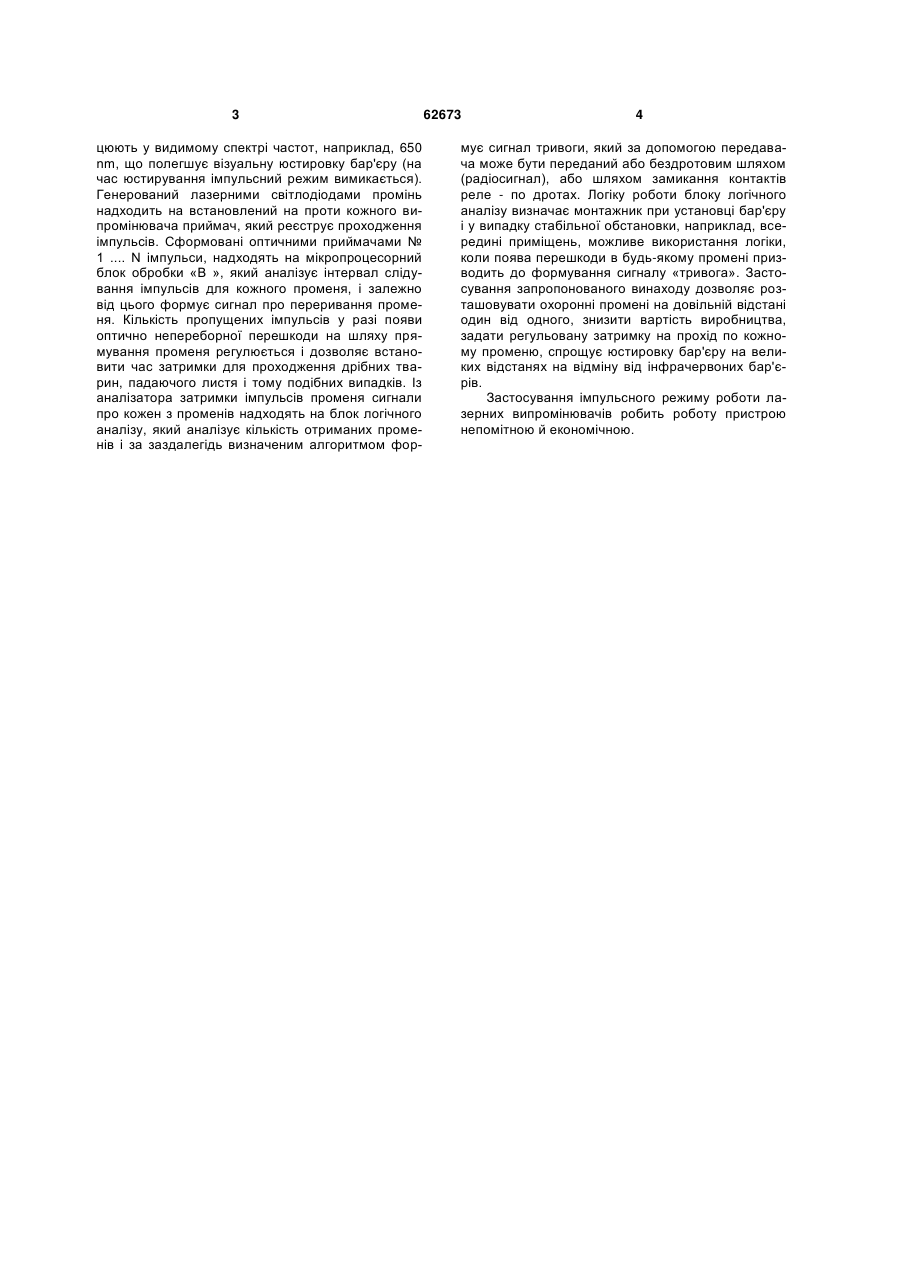

Імпульсний лазерний оптичний бар'єр охорони 3 цюють у видимому спектрі частот, наприклад, 650 nm, що полегшує візуальну юстировку бар'єру (на час юстирування імпульсний режим вимикається). Генерований лазерними світлодіодами промінь надходить на встановлений на проти кожного випромінювача приймач, який реєструє проходження імпульсів. Сформовані оптичними приймачами № 1 .... N імпульси, надходять на мікропроцесорний блок обробки «В », який аналізує інтервал слідування імпульсів для кожного променя, і залежно від цього формує сигнал про переривання променя. Кількість пропущених імпульсів у разі появи оптично непереборної перешкоди на шляху прямування променя регулюється і дозволяє встановити час затримки для проходження дрібних тварин, падаючого листя і тому подібних випадків. Із аналізатора затримки імпульсів променя сигнали про кожен з променів надходять на блок логічного аналізу, який аналізує кількість отриманих променів і за заздалегідь визначеним алгоритмом фор 62673 4 мує сигнал тривоги, який за допомогою передавача може бути переданий або бездротовим шляхом (радіосигнал), або шляхом замикання контактів реле - по дротах. Логіку роботи блоку логічного аналізу визначає монтажник при установці бар'єру і у випадку стабільної обстановки, наприклад, всередині приміщень, можливе використання логіки, коли поява перешкоди в будь-якому промені призводить до формування сигналу «тривога». Застосування запропонованого винаходу дозволяє розташовувати охоронні промені на довільній відстані один від одного, знизити вартість виробництва, задати регульовану затримку на прохід по кожному променю, спрощує юстировку бар'єру на великих відстанях на відміну від інфрачервоних бар'єрів. Застосування імпульсного режиму роботи лазерних випромінювачів робить роботу пристрою непомітною й економічною. 5 Комп’ютерна верстка А. Крулевський 62673 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPulse laser optical barrier for perimeter defense
Автори англійськоюZavialov Volodymyr Volodymyrovych
Назва патенту російськоюИмпульсный лазерный оптический барьер охраны периметра
Автори російськоюЗавьялов Владимир Владимирович
МПК / Мітки
МПК: G08B 13/00
Мітки: оптичний, імпульсний, бар'єр, периметра, охорони, лазерний
Код посилання
