З’єднання деталі з валом
Номер патенту: 62687
Опубліковано: 12.09.2011
Автори: Марченко Анатолій Іванович, Піпа Борис Федорович, Місяць Володимир Петрович
Формула / Реферат
З'єднання деталі з валом, що включає вал з робочою поверхнею та деталь з внутрішньою поверхнею, яке відрізняється тим, що додатково обладнане конічною розрізною втулкою з гайкою, встановленою між робочою поверхнею вала та внутрішньою поверхнею деталі, причому внутрішня поверхня деталі виконана конічною, конусність якої відповідає конусу зовнішньої поверхні конічної розрізної втулки.
Текст

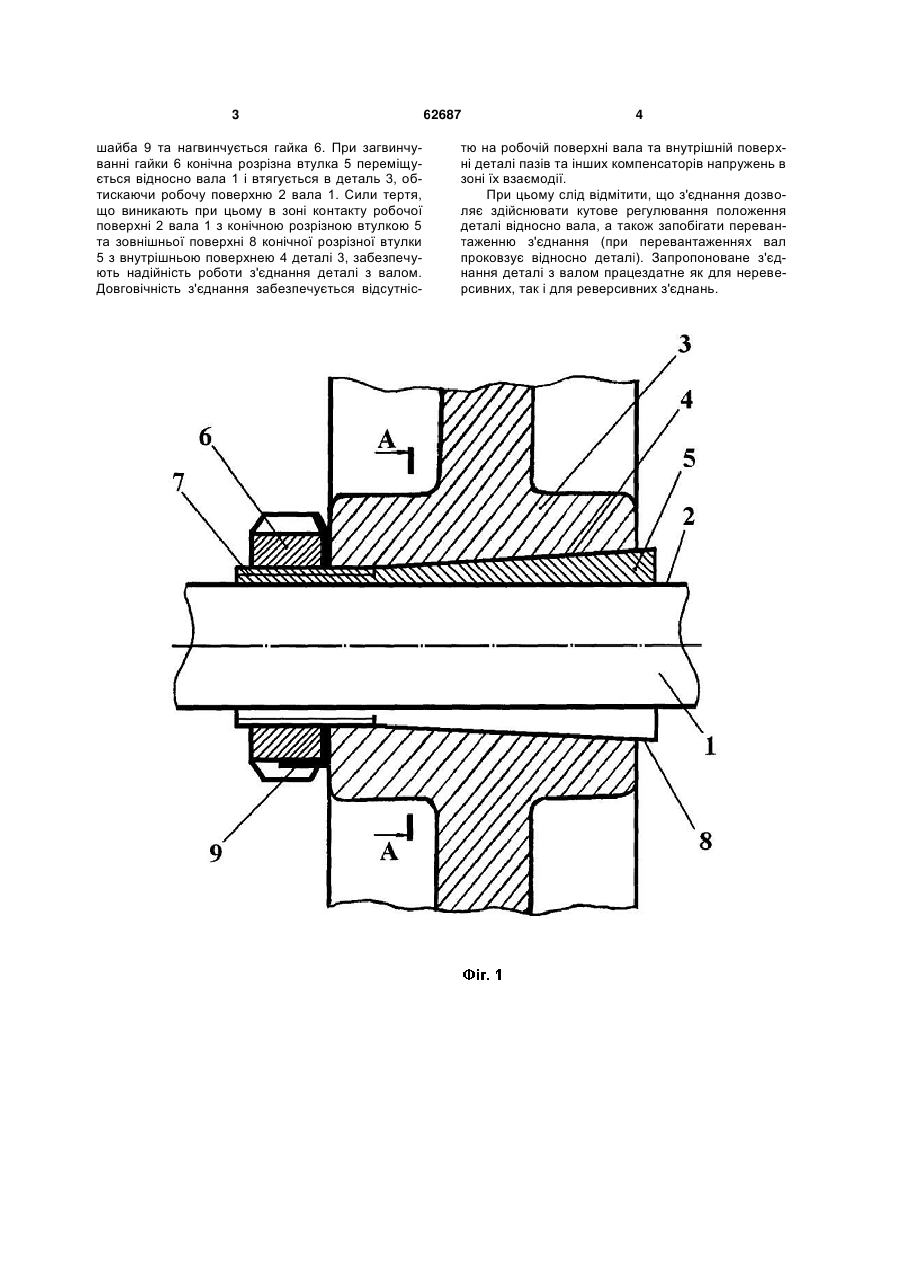

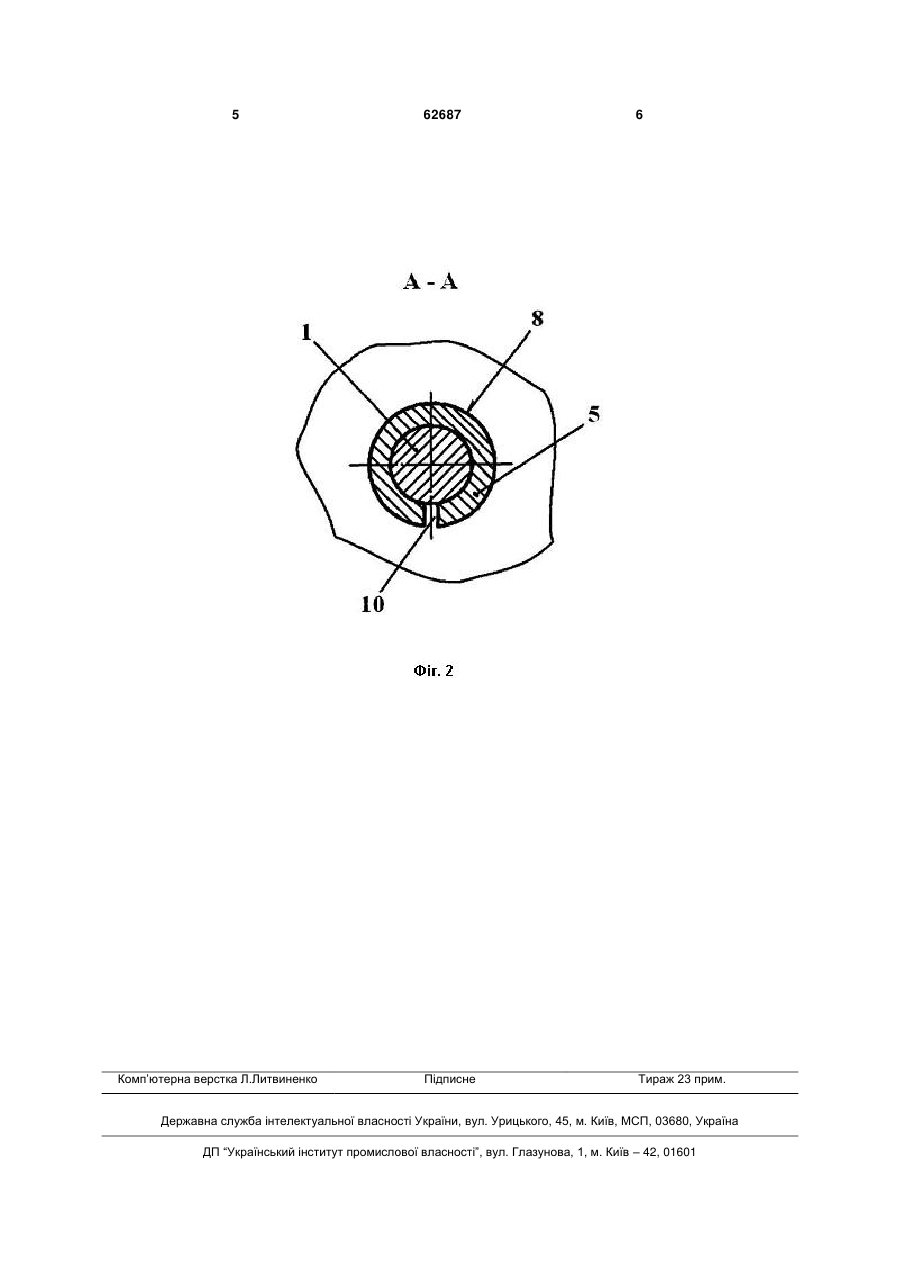

З'єднання деталі з валом, що включає вал з робочою поверхнею та деталь з внутрішньою поверхнею, яке відрізняється тим, що додатково обладнане конічною розрізною втулкою з гайкою, встановленою між робочою поверхнею вала та внутрішньою поверхнею деталі, причому внутрішня поверхня деталі виконана конічною, конусність якої відповідає конусу зовнішньої поверхні конічної розрізної втулки. (19) (21) u201101555 (22) 11.02.2011 (24) 12.09.2011 (46) 12.09.2011, Бюл.№ 17, 2011 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, МІСЯЦЬ ВОЛОДИМИР ПЕТРОВИЧ, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 шайба 9 та нагвинчується гайка 6. При загвинчуванні гайки 6 конічна розрізна втулка 5 переміщується відносно вала 1 і втягується в деталь 3, обтискаючи робочу поверхню 2 вала 1. Сили тертя, що виникають при цьому в зоні контакту робочої поверхні 2 вала 1 з конічною розрізною втулкою 5 та зовнішньої поверхні 8 конічної розрізної втулки 5 з внутрішньою поверхнею 4 деталі 3, забезпечують надійність роботи з'єднання деталі з валом. Довговічність з'єднання забезпечується відсутніс 62687 4 тю на робочій поверхні вала та внутрішній поверхні деталі пазів та інших компенсаторів напружень в зоні їх взаємодії. При цьому слід відмітити, що з'єднання дозволяє здійснювати кутове регулювання положення деталі відносно вала, а також запобігати перевантаженню з'єднання (при перевантаженнях вал проковзує відносно деталі). Запропоноване з'єднання деталі з валом працездатне як для нереверсивних, так і для реверсивних з'єднань. 5 Комп’ютерна верстка Л.Литвиненко 62687 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюJoint assembly of a part and a shaft
Автори англійськоюPipa Borys Fedorovych, Misiats Volodymyr Petrovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюСоединение детали с валом
Автори російськоюПипа Борис Федорович, Мисяц Владимир Петрович, Марченко Анатолий Иванович
МПК / Мітки
МПК: F16B 21/00
Мітки: деталі, валом, з'єднання
