Апарат для обробки дисперсних матеріалів

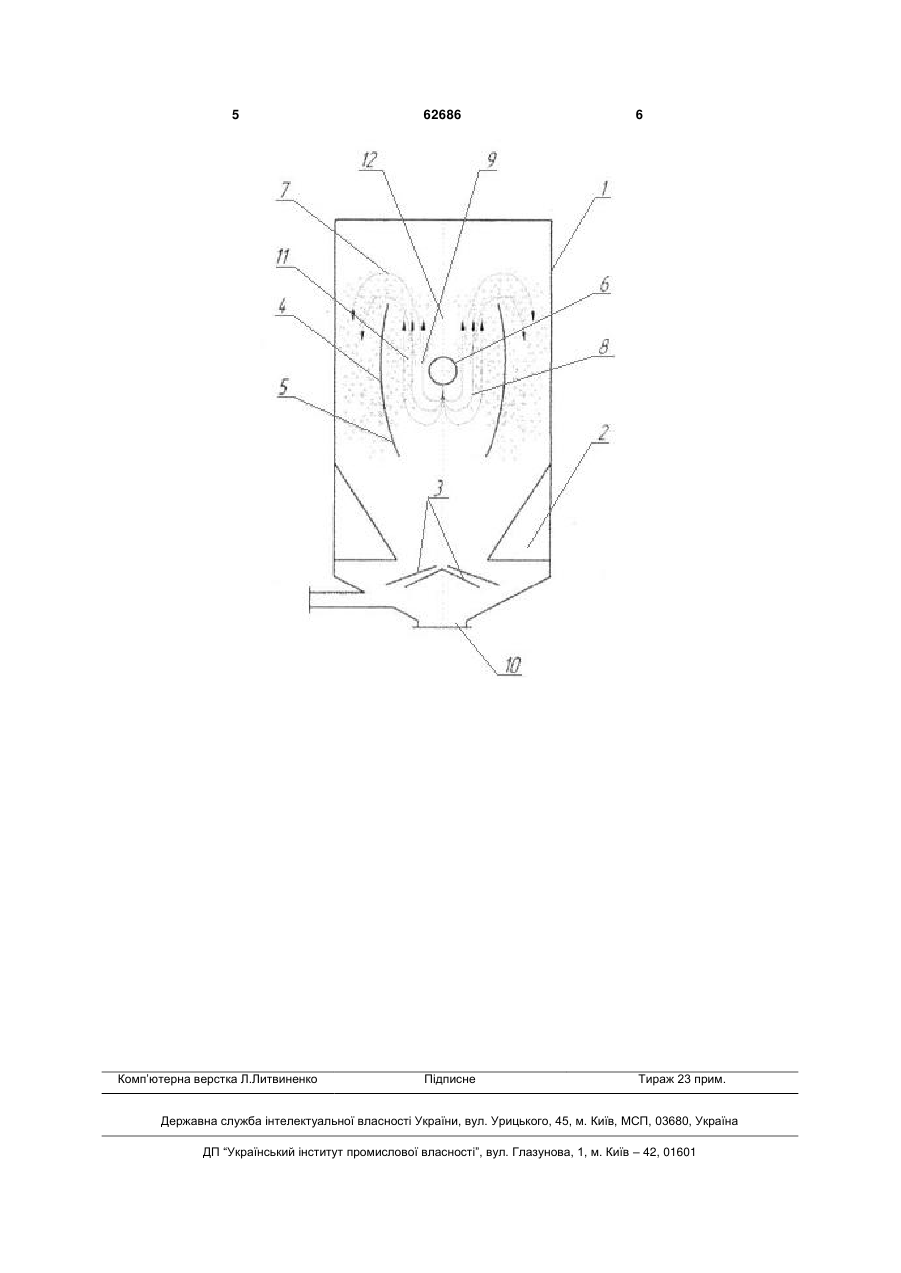

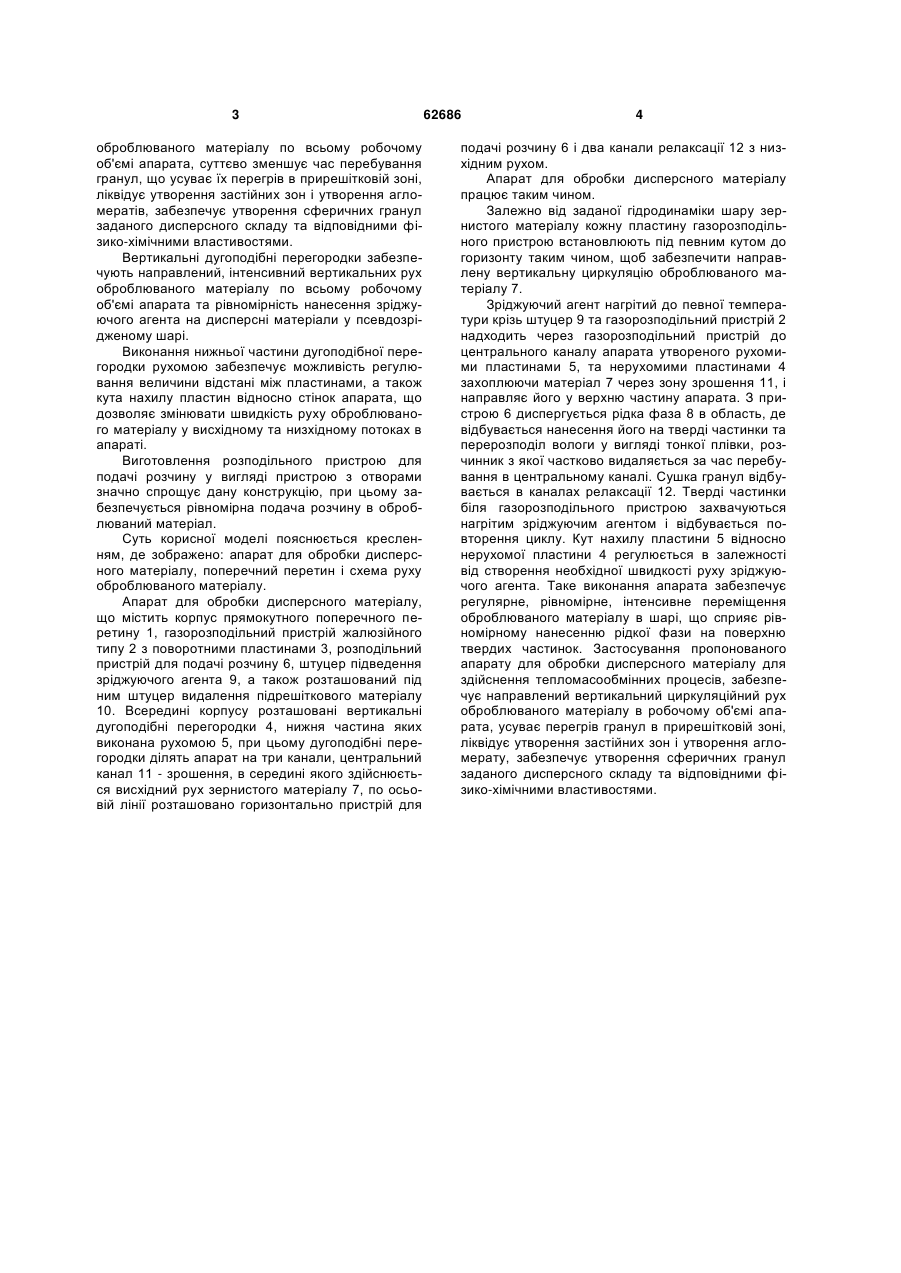

Апарат для обробки дисперсних матеріалів, що містить корпус прямокутного поперечного перетину, газорозподільний пристрій жалюзійного 3 оброблюваного матеріалу по всьому робочому об'ємі апарата, суттєво зменшує час перебування гранул, що усуває їх перегрів в прирешітковій зоні, ліквідує утворення застійних зон і утворення агломератів, забезпечує утворення сферичних гранул заданого дисперсного складу та відповідними фізико-хімічними властивостями. Вертикальні дугоподібні перегородки забезпечують направлений, інтенсивний вертикальних рух оброблюваного матеріалу по всьому робочому об'ємі апарата та рівномірність нанесення зріджуючого агента на дисперсні матеріали у псевдозрідженому шарі. Виконання нижньої частини дугоподібної перегородки рухомою забезпечує можливість регулювання величини відстані між пластинами, а також кута нахилу пластин відносно стінок апарата, що дозволяє змінювати швидкість руху оброблюваного матеріалу у висхідному та низхідному потоках в апараті. Виготовлення розподільного пристрою для подачі розчину у вигляді пристрою з отворами значно спрощує дану конструкцію, при цьому забезпечується рівномірна подача розчину в оброблюваний матеріал. Суть корисної моделі пояснюється кресленням, де зображено: апарат для обробки дисперсного матеріалу, поперечний перетин і схема руху оброблюваного матеріалу. Апарат для обробки дисперсного матеріалу, що містить корпус прямокутного поперечного перетину 1, газорозподільний пристрій жалюзійного типу 2 з поворотними пластинами 3, розподільний пристрій для подачі розчину 6, штуцер підведення зріджуючого агента 9, а також розташований під ним штуцер видалення підрешіткового матеріалу 10. Всередині корпусу розташовані вертикальні дугоподібні перегородки 4, нижня частина яких виконана рухомою 5, при цьому дугоподібні перегородки ділять апарат на три канали, центральний канал 11 - зрошення, в середині якого здійснюється висхідний рух зернистого матеріалу 7, по осьовій лінії розташовано горизонтально пристрій для 62686 4 подачі розчину 6 і два канали релаксації 12 з низхідним рухом. Апарат для обробки дисперсного матеріалу працює таким чином. Залежно від заданої гідродинаміки шару зернистого матеріалу кожну пластину газорозподільного пристрою встановлюють під певним кутом до горизонту таким чином, щоб забезпечити направлену вертикальну циркуляцію оброблюваного матеріалу 7. Зріджуючий агент нагрітий до певної температури крізь штуцер 9 та газорозподільний пристрій 2 надходить через газорозподільний пристрій до центрального каналу апарата утвореного рухомими пластинами 5, та нерухомими пластинами 4 захоплюючи матеріал 7 через зону зрошення 11, і направляє його у верхню частину апарата. З пристрою 6 диспергується рідка фаза 8 в область, де відбувається нанесення його на тверді частинки та перерозподіл вологи у вигляді тонкої плівки, розчинник з якої частково видаляється за час перебування в центральному каналі. Сушка гранул відбувається в каналах релаксації 12. Тверді частинки біля газорозподільного пристрою захвачуються нагрітим зріджуючим агентом і відбувається повторення циклу. Кут нахилу пластини 5 відносно нерухомої пластини 4 регулюється в залежності від створення необхідної швидкості руху зріджуючого агента. Таке виконання апарата забезпечує регулярне, рівномірне, інтенсивне переміщення оброблюваного матеріалу в шарі, що сприяє рівномірному нанесенню рідкої фази на поверхню твердих частинок. Застосування пропонованого апарату для обробки дисперсного матеріалу для здійснення тепломасообмінних процесів, забезпечує направлений вертикальний циркуляційний рух оброблюваного матеріалу в робочому об'ємі апарата, усуває перегрів гранул в прирешітковій зоні, ліквідує утворення застійних зон і утворення агломерату, забезпечує утворення сферичних гранул заданого дисперсного складу та відповідними фізико-хімічними властивостями. 5 Комп’ютерна верстка Л.Литвиненко 62686 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
