Робочий орган для внесення мінеральних добрив

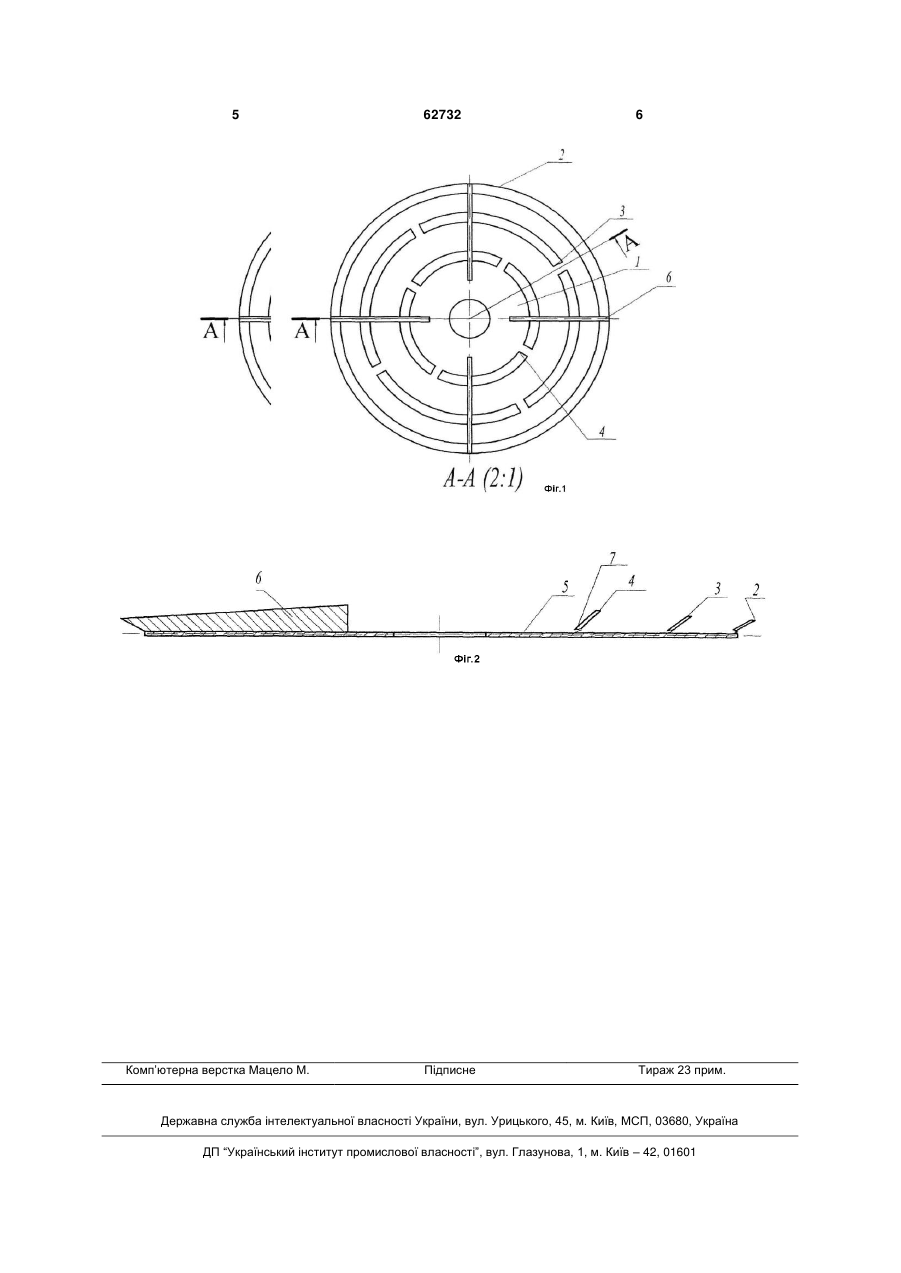

Робочий орган для внесення мінеральних добрив, що включає диск із закріпленими на ньому ребрами, розташованими симетрично відносно осі обертання, а в утворених лопатями секторах встановлені напрямні ребра, в яких зроблено вирізи в чотирьох місцях по радіусу кожного з ребер, з перекриттям цих вирізів, який відрізняється тим, що напрямні ребра деякого радіуса прикріплені до робочої поверхні диску пружинками однакової жорсткості, але різної величини і утворюють з цими ребрами різні кути. (19) (21) u201102176 (22) 24.02.2011 (24) 12.09.2011 (46) 12.09.2011, Бюл.№ 17, 2011 р. (72) КОБЕЦЬ АНАТОЛІЙ СТЕПАНОВИЧ, КУХАРЕНКО ПЕТРО МИХАЙЛОВИЧ, ДЕРКАЧ ОЛЕКСІЙ ДМИТРОВИЧ, НАГІЄВА НАТАЛІЯ ОЛЕКСАНДРІВНА, НАГІЄВА ЮЛІЯ ОЛЕКСАНДРІВНА (73) ДНІПРОПЕТРОВСЬКИЙ ДЕРЖАВНИЙ АГРАРНИЙ УНІВЕРСИТЕТ 3 Відмінною ознакою продукту, що заявляється є встановлення напрямних ребер деякого радіусу, які прикріплені до робочої поверхні диску пружинками однакової жорсткості, але різної величини і утворюють з цими ребрами різні кути. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують сукупність корисної моделі, невідома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію «новизна». Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого результату. Корисна модель пояснюється кресленнями, де на фіг. 1 зображений робочий орган (вид зверху), фіг. 2 - вид збоку. Робочий орган складається з диска 1, що обертається, із закріпленими на ньому концентричними направляючими ребрами 2, 3, 4 різної висоти з вирізами в чотирьох місцях кожного з ребер. Ребра прикріплені на різній відстані від центру обертання та на певній висоті розташовані над робочою поверхнею диска. Кріплення відбувається пружинами 7. Відповідно, останні мають однакову жорсткість та різну величину, що забезпечує під час роботи різний кут нахилу та висоту відносно робочої поверхні. Регулювання може здійснюватись за рахунок зміни частоти обертання диску. Робоча поверхня 5 диска 1 виконана плоскою. Лопаті 6 розташовані між перетинками під кутом 90°. Пристрій працює наступним чином. Добрива подаються дозуючим апаратом на диск, що обертається, та концентричними направ 62732 4 ляючими ребрами, завдяки лопатям, направляються на поверхню поля. Чим більшої частоти обертання ми надаємо диску, тим менший утворюється кут між робочою поверхнею диску та полем. Оскільки пружинки мають різну величину, то і кут у всіх ребер різний. Добрива розташовуються в їх районі та, покинувши територію робочого органу, сходять на різних відстанях від осі обертання, з різними за величиною швидкостями та під різним кутом метання. Завдяки цьому потоки, що сходять з різних концентричних ребер, не взаємодіють один з одним під час польоту. За рахунок цього добрива на поверхні поля розташовуються секторами. Сектори накладаються один на один своїми граничними ділянками, за рахунок чого забезпечується рівномірне розподілення добрив по всій ширині зони їх розсіювання. Застосування корисної моделі забезпечить за рахунок розташування підпружинених ребер на змінній висоті та легкого регулювання кутів їх нахилу до поверхні поля, підвищення продуктивності та зменшення трудомісткості виконання внесення добрив, а також підвищення рівномірності розсіювання, зниження витрат добрив і підвищення врожайності сільськогосподарських культур. Експериментальний зразок робочого органу був виготовлений та випробуваний у лабораторних умовах Дніпропетровського державного аграрного університету. Попередня оцінка показала, що конструкція надійна в експлуатації та технологічна при використанні. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді робочого органу для розсіювання мінеральних добрив. Отже, корисна модель відповідає критерію "промислова застосовність". 5 Комп’ютерна верстка Мацело М. 62732 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
