Установка для вакуумного просочення твердої ізоляції електротехнічних виробів

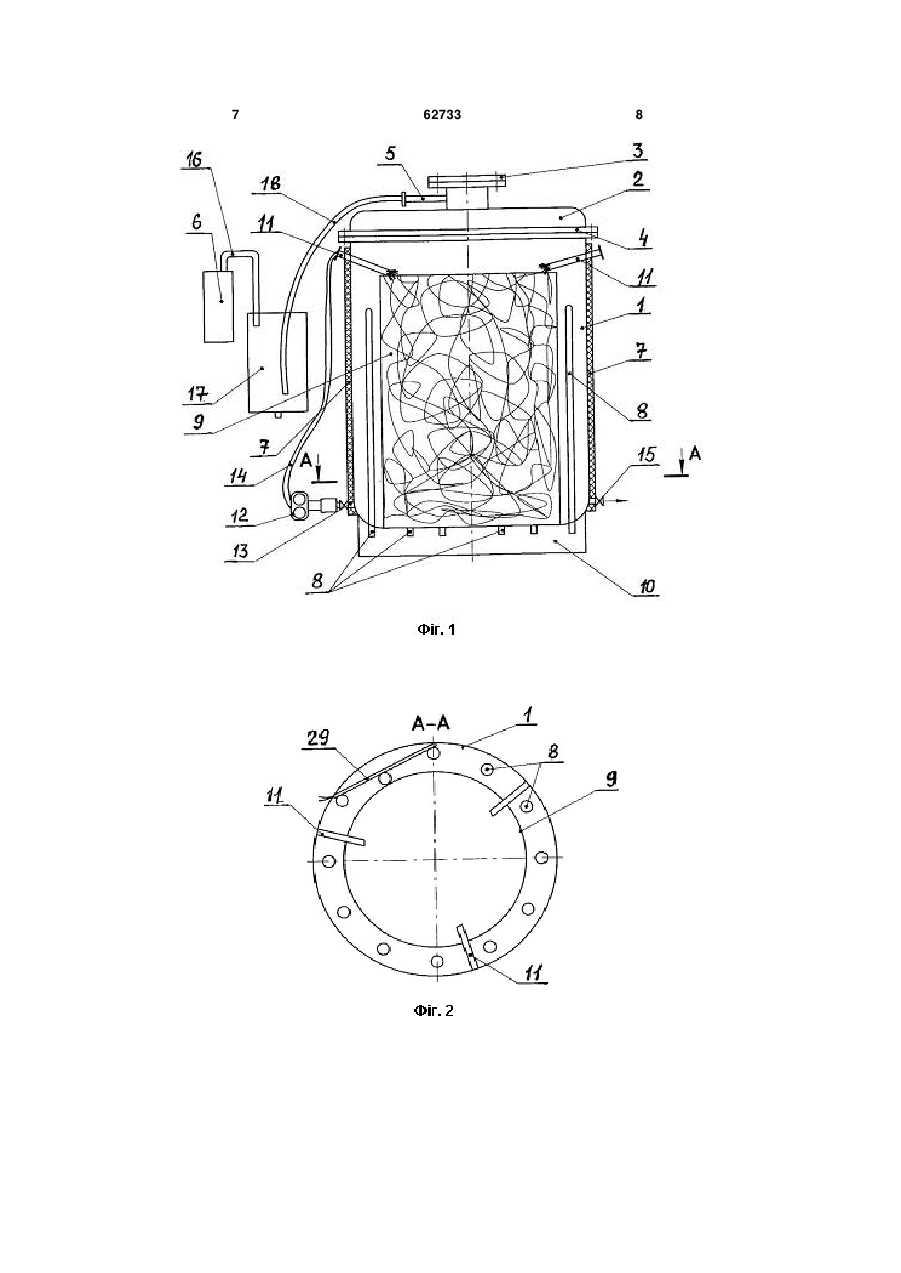

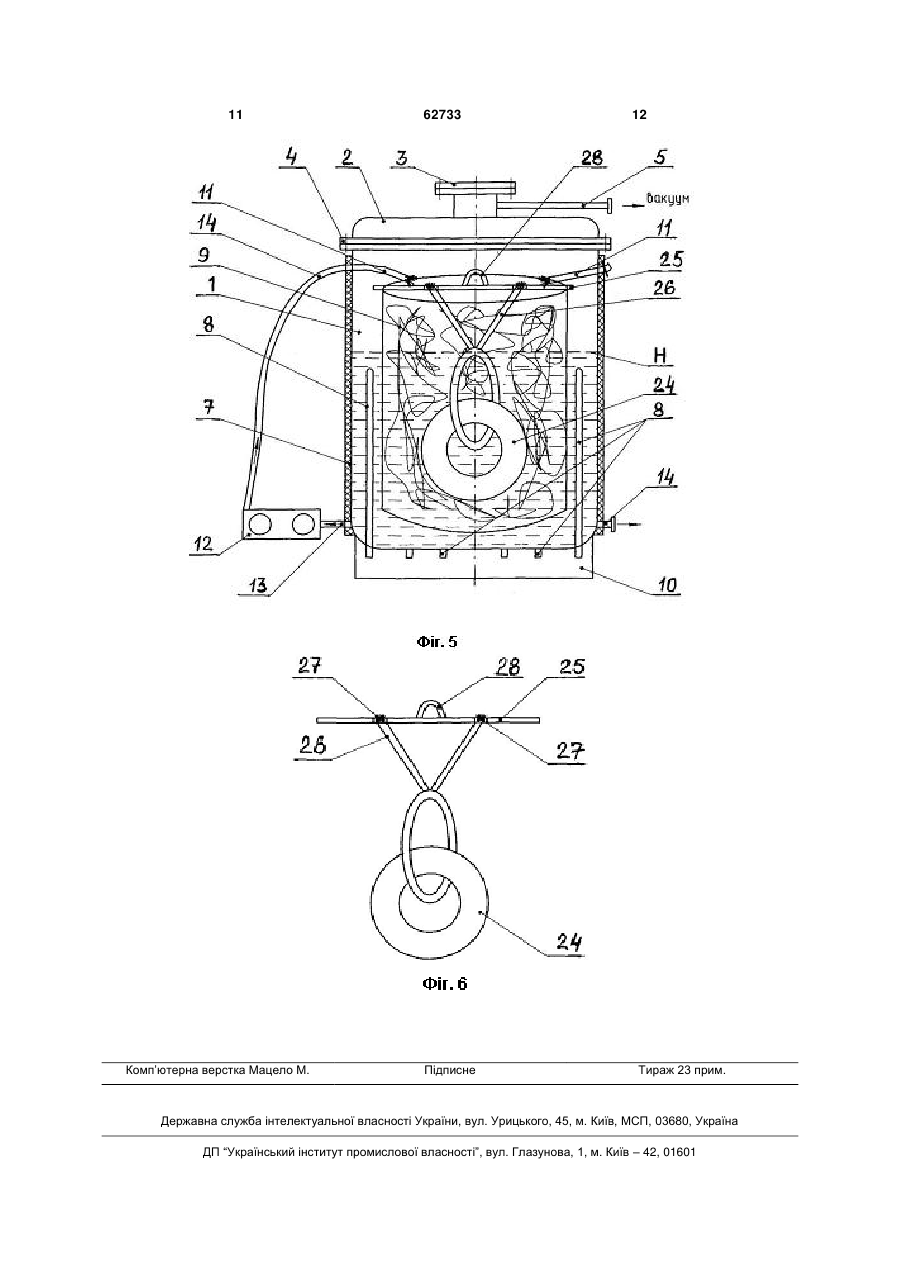

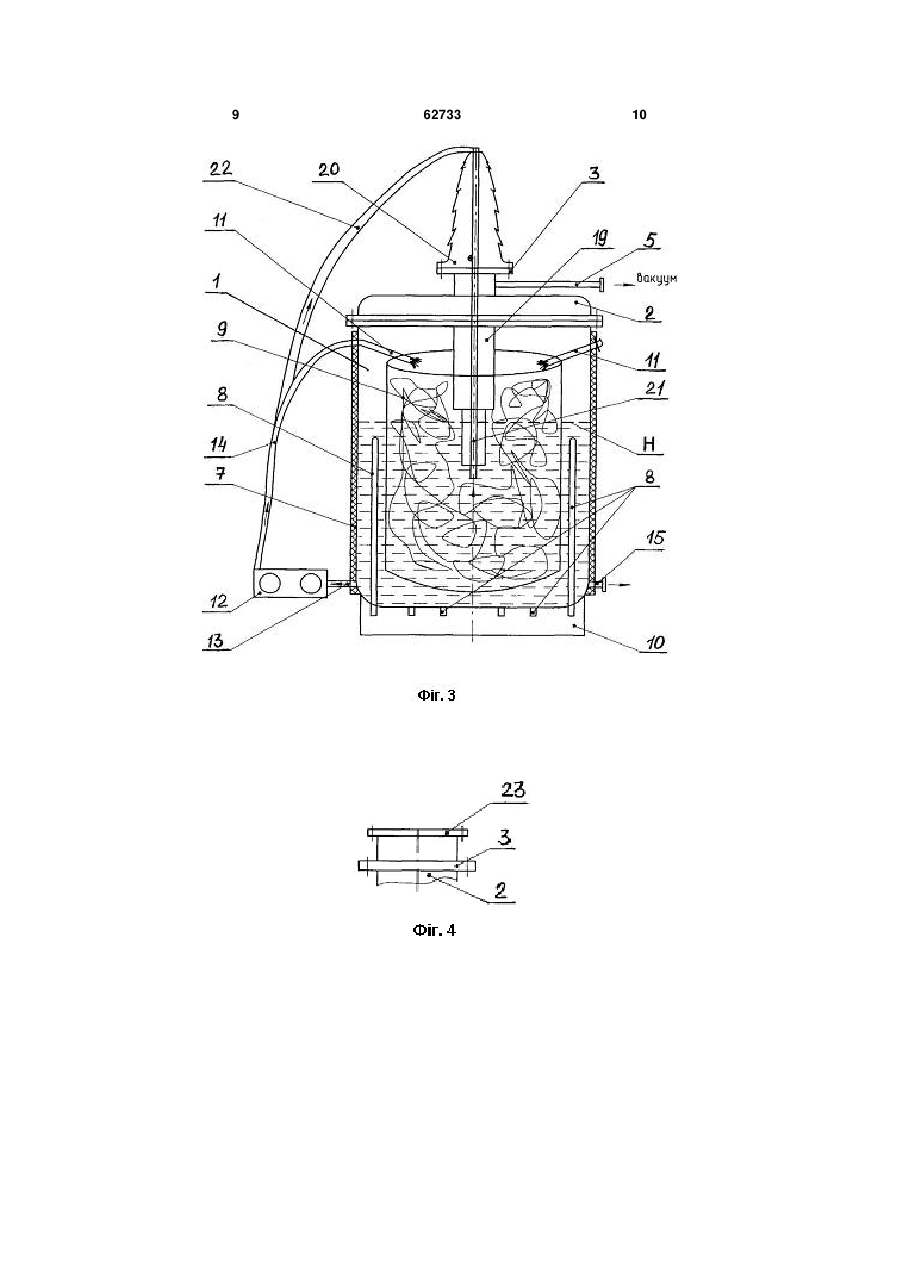

1. Установка для вакуумного просочення твердої ізоляції електротехнічних виробів, переважно високовольтних вводів та котушок (обмоток) трансформатора, яка містить термовакуумну камеру, яка з'єднана з вакуумним насосом і насосом для подачі просочувального матеріалу, яка відрізняється тим, що термовакуумна камера виконана у вигляді циліндричної колони, по периметру якої розташовані нагрівачі у вигляді ТЕНів, які захищені перфорованою циліндричною сіткою, яка встановлена на днище камери по висоті ТЕНів і виконана 3 мовакуумну камеру у вигляді автоклава, який з'єднаний з вакуумним насосом та з накопичувачем для подачі просочувального матеріалу (лаку або компаунда) за допомогою насоса. Автоклав оснащений сталевою циліндричною підставкою. На підставці розміщена циліндрична посудина з більшим діаметром. В центральний отвір посудини вертикально встановлений вал якоря електричної машини. Коли запускається вакуумний насос в автоклаві створюється вакуум, а із накопичувача просочувальний матеріал надходить в посудину до потрібного рівня. Просочувальний матеріал може проникати і заповнювати усі щілини якоря електричної машини. Дану установку приймаємо за найближчий аналог. Недоліки аналога наступні: - процес просочення трудомісткий, так як просочувальний матеріал надходить у ємність посудини по технологічним трубопроводам до необхідного рівня, то верхня частина якоря електричної машини не просочується, тому після першого етапу просочення необхідно здійснювати другий етап просочення - тобто просочувати верхню частину якоря електричної машини, при цьому, коли якір виймають із автоклава, його перевертають та встановлюють другим кінцем вала якоря для просочення, тим самим збільшуються енерговитрати; - процес просочення матеріалоємний - великі витрати просочувального матеріалу. В основу корисної моделі поставлена задача удосконалення конструкції установки для вакуумного просочення твердої ізоляції високовольтних вводів або котушок (обмоток) трансформатора, яка забезпечує якісне промивання (і також осушення) твердої ізоляції, наприклад, папір та картон якої не підлягають руйнуванню у процесі вакуумування та просочення у камері, причому у процесі не використовується складне дороге обладнання, а просочувальний матеріал - це трансформаторна олива, яку можливо нагрівати у процесі просочення. Вирішення поставленої задачі полягає на установку для вакуумного просочення твердої ізоляції електротехнічних виробів, переважно високовольтних вводів та котушок (обмоток) трансформатора, яка містить термовакуумну камеру, яка з'єднана з вакуумним насосом і насосом для подачі просочувального матеріалу, згідно з корисною моделлю термовакуумна камера виконана у вигляді циліндричної колони, по периметру якої розташовані електронагрівачі у вигляді ТЕНів, які захищені перфорованою циліндричною сіткою, яка встановлена на днище камери по висоті ТЕНів і виконана з відкритим верхом, а верхня частина високовольтного вводу встановлена над кришкою камери, верхній глухий фланець якої жорстко закріплений з кільцевим фланцем вводу, причому всередині циліндричної сітки розміщена нижня частина високовольтного вводу або котушка (обмотка) трансформатора, яка підвішена до металевої планки, що встановлена на відкритий верх циліндричної сітки. 62733 4 Для рівномірного просочення трансформаторної оливи у тверду ізоляцію, установка оснащена розбризкувачами, які виконані у вигляді форсунок та встановлені над циліндричною сіткою з нахилом 5° - 8°. Для найкращого розбризкування трансформаторної оливи на тверду ізоляцію, розбризкувачі встановлені в стінках верхньої частини камери та з'єднані з масляним насосом для подачі просочувального матеріалу, наприклад трансформаторної оливи. Технічний результат, який досягається корисною моделлю: - удосконалена конструкція установки, об'єм її термовакуумної камери досягає від 1 м куб. до 3 м куб., а під час просочення твердої ізоляції трансформаторну оливу нагрівають з температурним обмеженням до +80 °С - +90 °С при нагріванні ТЕНів до +270 °С, а промивання твердої ізоляції від продуктів розкладення і старіння шляхом розбризкування на ізоляцію трансформаторної оливи, яка нагрівається всередині камери поліпшує діелектричні властивості високовольтних вводів або котушок (обмоток) трансформаторів під час їх експлуатації та підготуванні трансформаторів до ремонту і при демонтажу, - установка універсальна тому, що процес просочення ізоляції припустимий для термовакуумної обробки високовольтних вводів або котушок (обмоток) трансформаторів з метою вилучення продуктів старіння і розкладення. Заявлена установка для вакуумного просочення твердої ізоляції високовольтних вводів або котушок (обмоток) трансформатора пояснюється нижчеприведеним описом та кресленнями: Фіг. 1 - термовакуумна камера з приєднувальним масляним насосом і розбризкувачами просочувального матеріалу із перфорованою циліндричною сіткою і електронагрівачами у вигляді ТЕНів, Фіг. 2 - переріз А-А за Фіг. 1, Фіг. 3 - встановлення високовольтного вводу у термовакуумну камеру, Фіг. 4 - перехідний фланець на верхньому фланці кришки камери, Фіг. 5 - встановлення котушки (обмотки) трансформатора у термовакуумну камеру, де вона підвішена всередині перфорованої циліндричної сітки, Фіг. 6 - металева планка з закріпленою котушкою (обмоткою) трансформатора. Корисна модель - Установка для вакуумного просочення твердої ізоляції електротехнічних виробів, переважно високовольтних вводів та котушок (обмоток) трансформатора, містить термовакуумну камеру у вигляді циліндричної колони 1, яка має кришку 2 з верхнім глухим фланцем 3 і нижнім фланцем 4. Камера 1 з'єднана через металізований шланг 5 з вакуумним насосом 6, при цьому до зовнішніх стінок камери 1 встановлений теплоізоляційний матеріал 7 для утеплювання, що підтримує температуру нагріву (див. Фіг. 1, Фіг. 3, Фіг. 5). Всередині камери 1 встановлені електронагрівачі у вигляді слюдопластових ТЕНів 8, які розташовані по периметру циліндричної камери 1 вздовж її стінок (див. Фіг. 1, Фіг. 2, Фіг. 3, Фіг. 5). 5 Нагрівачі у вигляді ТЕНів 8 захищені перфорованою циліндричною сіткою 9, яка встановлена на днище камери 1 по висоті ТЕНів та виконана з відкритим верхом (див. Фіг. 1, Фіг. 2, Фіг. 3, Фіг. 5). Вмонтовані через днище камери 1 слюдопластові ТЕНи 8 виступають з одного боку та закриті захисним кожухом 10 (див. Фіг. 1, Фіг. 3, Фіг. 5). Установка оснащена розбризкувачами 11, які виконані у вигляді форсунок та встановлені над перфорованою циліндричною сіткою 9 з нахилом 5° - 8°. Розбризкувачі 11 встановлені в стінках верхньої частини камери 1, та камера 1 з'єднана з масляним насосом 12, який приєднаний до патрубка 13 у нижній частині камери 1, і розбризкувачі 11 з'єднані з масляним насосом 12 для подачі просочувального матеріалу, наприклад нагрітої трансформаторної оливи, за допомогою маслостійких трубопроводів 14. Для виходу трансформаторної оливи із камери 1 з метою зворотної циркуляції, у нижній частини камери 1 виконаний вихідний патрубок 15 (див. Фіг. 1, Фіг. 3, Фіг. 5). Для запобігання потраплянню у вакуумний насос 6 дрібних фракцій трансформаторної оливи насос 6 з'єднаний через трубопровід 16 з масловідстійником 17, який через трубопровід 18 з'єднаний з металізованим шлангом 5 камери 1 (див. Фіг. 1). Згідно з Фіг. 3, верхня частина високовольтного вводу 19 встановлена над кришкою камери 1, верхній глухий фланець 3 якої жорстко закріплений з кільцевим фланцем 20 високовольтного вводу 19 з герметичним з'єднанням, причому всередині циліндричної сітки 9 розміщена нижня частина високовольтного вводу 19. Центральна труба 21 високовольтного вводу 19 зв'язана через маслостійкий трубопровід 22 з масляним насосом 12, при цьому центральна труба 21 розміщена в нагрітій трансформаторній оливі у камері 1, де рівень Н трансформаторної оливи є вище розташованих ТЕНів 8. Для встановлення кільцевого фланця 20 високовольтного вводу 19 з меншим діаметром, на верхній глухий фланець 3 кришки камери встановлюють перехідні фланці 23 для закріплення (див. Фіг. 3, Фіг. 4). Згідно з Фіг. 5, котушка 24 вимірювального трансформатора струму (не показаний) підвішена всередині камери 1 до металевої планки 25, до якої жорстко закріплені первинні вивідні кінці 26 котушки за допомогою металевих пластин 27, які, у свою чергу, кріпляться до загальної планки 25. Планка 25 з підвішеною котушкою 24 трансформатора встановлена на відкритий верх циліндричної сітки 9 всередині камери 1, при цьому котушка 24 розташована у нагрітій трансформаторній оливі до рівня Н (див. Фіг. 5, Фіг. 6). 62733 6 Для піднімання та витягування котушки 24 трансформатора із камери 1, на планці 25 виконаний підйомний хомут 28, причому розбризкувачі 11 встановлені над котушкою 24 трансформатора для поліпшення просочення твердої ізоляції (див. Фіг. 5, Фіг. 6). Для контролю температури ТЕНа не менш трьох ТЕНів 8 з'єднані між собою за допомогою трубки 29, у якій встановлений датчик температури (не показаний), який, у свою чергу, зв'язаний з панеллю шафи керування (не показана) (див. Фіг. 2). Просочення (та осушення) твердої ізоляції високовольтних вводів або котушок (обмоток) трансформатора здійснюється у термовакуумній камері 1, в якій термовакуумна обробка твердої ізоляції починається з продування камери шляхом подачі сухого повітря та вакуумування її з періодичністю менше години, потім нагрів та промивання твердої ізоляції розбризкуванням нагрітої трансформаторної оливи при остаточному тиску, на яке розрахована циліндрична колона 1 камери, при цьому циркуляція трансформаторної оливи здійснюється циклами. Одним із критеріїв оцінювання закінчення промивання (та осушення) твердої ізоляції з'являється стабілізоване значення електричної міцності та кута діелектричних втрат і зменшення вологонаявності у твердої ізоляції високовольтного вводу або котушки (обмотки) трансформатора. Повторний цикл термовакуумної обробки твердої ізоляції високовольтного вводу або котушки (обмотки) трансформатора відбувається при рівномірної циркуляції нагрітої трансформаторної оливи через розбризкувачі для найглибшого просочення твердої ізоляції, з якої вилучають продукти старіння і розпаду, при цьому для зворотної циркуляції трансформаторна олива постійно очищується від продуктів старіння за допомогою установки регенерації та очищення трансформаторної оливи (не показана). Заявлена установка для вакуумного просочення твердої ізоляції високовольтного вводу або котушки (обмотки) трансформатора дозволяє виконувати глибоке промивання твердої ізоляції від продуктів розкладання, старіння і розпаду з малими витратами електроенергії та трансформаторної оливи. Джерела інформації: 1. Патент Російської Федерації № 2 280 307, МПК Н02К15/12, опубл. 20.07.2006р. 2. Патент Російської Федерації на корисну модель № 77494, МПК Н01В19/00, опубл. 20.10.2008р. 3. Патент Російської Федерації на корисну модель № 86058 МПК Н02К15/12, опубл. 20.08.2009р. (найближчий аналог). 7 62733 8 9 62733 10 11 Комп’ютерна верстка Мацело М. 62733 Підписне 12 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
