Котел з порожнистою плитою

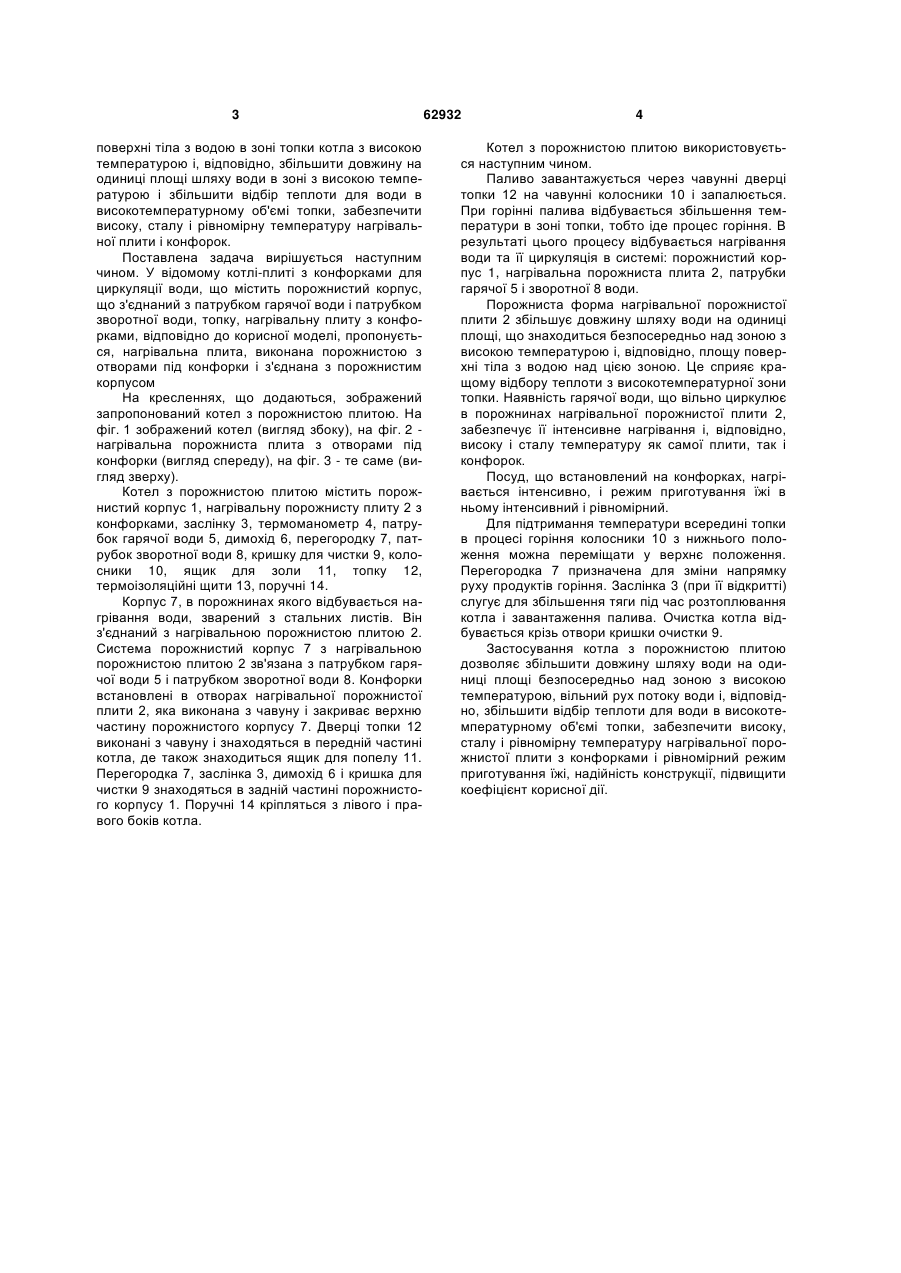

Котел з порожнистою плитою, що містить порожнистий корпус, що з'єднаний з патрубком гарячої води і патрубком зворотної води, топку та нагрівальну плиту з конфорками, який відрізняється тим, що нагрівальна плита виконана порожнистою з отворами під конфорки і з'єднана з порожнистим корпусом. (19) (21) u201101025 (22) 31.01.2011 (24) 26.09.2011 (46) 26.09.2011, Бюл.№ 18, 2011 р. (72) ПОНІКАРЧУК АНАТОЛІЙ МИРОНОВИЧ, УСЕНКО МИХАЙЛО ВАСИЛЬОВИЧ (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "ВОЛИНЬ-КАЛЬВІС" 3 поверхні тіла з водою в зоні топки котла з високою температурою і, відповідно, збільшити довжину на одиниці площі шляху води в зоні з високою температурою і збільшити відбір теплоти для води в високотемпературному об'ємі топки, забезпечити високу, сталу і рівномірну температуру нагрівальної плити і конфорок. Поставлена задача вирішується наступним чином. У відомому котлі-плиті з конфорками для циркуляції води, що містить порожнистий корпус, що з'єднаний з патрубком гарячої води і патрубком зворотної води, топку, нагрівальну плиту з конфорками, відповідно до корисної моделі, пропонується, нагрівальна плита, виконана порожнистою з отворами під конфорки і з'єднана з порожнистим корпусом На кресленнях, що додаються, зображений запропонований котел з порожнистою плитою. На фіг. 1 зображений котел (вигляд збоку), на фіг. 2 нагрівальна порожниста плита з отворами під конфорки (вигляд спереду), на фіг. 3 - те саме (вигляд зверху). Котел з порожнистою плитою містить порожнистий корпус 1, нагрівальну порожнисту плиту 2 з конфорками, заслінку 3, термоманометр 4, патрубок гарячої води 5, димохід 6, перегородку 7, патрубок зворотної води 8, кришку для чистки 9, колосники 10, ящик для золи 11, топку 12, термоізоляційні щити 13, поручні 14. Корпус 7, в порожнинах якого відбувається нагрівання води, зварений з стальних листів. Він з'єднаний з нагрівальною порожнистою плитою 2. Система порожнистий корпус 7 з нагрівальною порожнистою плитою 2 зв'язана з патрубком гарячої води 5 і патрубком зворотної води 8. Конфорки встановлені в отворах нагрівальної порожнистої плити 2, яка виконана з чавуну і закриває верхню частину порожнистого корпусу 7. Дверці топки 12 виконані з чавуну і знаходяться в передній частині котла, де також знаходиться ящик для попелу 11. Перегородка 7, заслінка 3, димохід 6 і кришка для чистки 9 знаходяться в задній частині порожнистого корпусу 1. Поручні 14 кріпляться з лівого і правого боків котла. 62932 4 Котел з порожнистою плитою використовується наступним чином. Паливо завантажується через чавунні дверці топки 12 на чавунні колосники 10 і запалюється. При горінні палива відбувається збільшення температури в зоні топки, тобто іде процес горіння. В результаті цього процесу відбувається нагрівання води та її циркуляція в системі: порожнистий корпус 1, нагрівальна порожниста плита 2, патрубки гарячої 5 і зворотної 8 води. Порожниста форма нагрівальної порожнистої плити 2 збільшує довжину шляху води на одиниці площі, що знаходиться безпосередньо над зоною з високою температурою і, відповідно, площу поверхні тіла з водою над цією зоною. Це сприяє кращому відбору теплоти з високотемпературної зони топки. Наявність гарячої води, що вільно циркулює в порожнинах нагрівальної порожнистої плити 2, забезпечує її інтенсивне нагрівання і, відповідно, високу і сталу температуру як самої плити, так і конфорок. Посуд, що встановлений на конфорках, нагрівається інтенсивно, і режим приготування їжі в ньому інтенсивний і рівномірний. Для підтримання температури всередині топки в процесі горіння колосники 10 з нижнього положення можна переміщати у верхнє положення. Перегородка 7 призначена для зміни напрямку руху продуктів горіння. Заслінка 3 (при її відкритті) слугує для збільшення тяги під час розтоплювання котла і завантаження палива. Очистка котла відбувається крізь отвори кришки очистки 9. Застосування котла з порожнистою плитою дозволяє збільшити довжину шляху води на одиниці площі безпосередньо над зоною з високою температурою, вільний рух потоку води і, відповідно, збільшити відбір теплоти для води в високотемпературному об'ємі топки, забезпечити високу, сталу і рівномірну температуру нагрівальної порожнистої плити з конфорками і рівномірний режим приготування їжі, надійність конструкції, підвищити коефіцієнт корисної дії. 5 Комп’ютерна верстка М. Ломалова 62932 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ –42, 01601
