Зерносховище-сушарка на сонячній енергії
Формула / Реферат
Зерносховище-сушарка на сонячній енергії, що містить бункер, який включає корпус з перфорованою боковою поверхнею, всередині якого розміщена повітророзподільна перфорована труба, яка оснащена рухомим еластичним гофрованим циліндром, з'єднаним з гофрованим клапаном та електровентилятором і пристроєм для їх переміщення, яке відрізняється тим, що бункер установлено на конусоподібному підвищенні, в якому радіально виконана траншея, а по центру - вертикальна ніша, в якій установлено трубопровід-гармошку, котрий з'єднаний верхнім кінцем з рухомим еластичним гофрованим циліндром, а нижнім, через розміщений у траншеї трубопровід, із нагрівачем повітря - сонячним колектором.
Текст

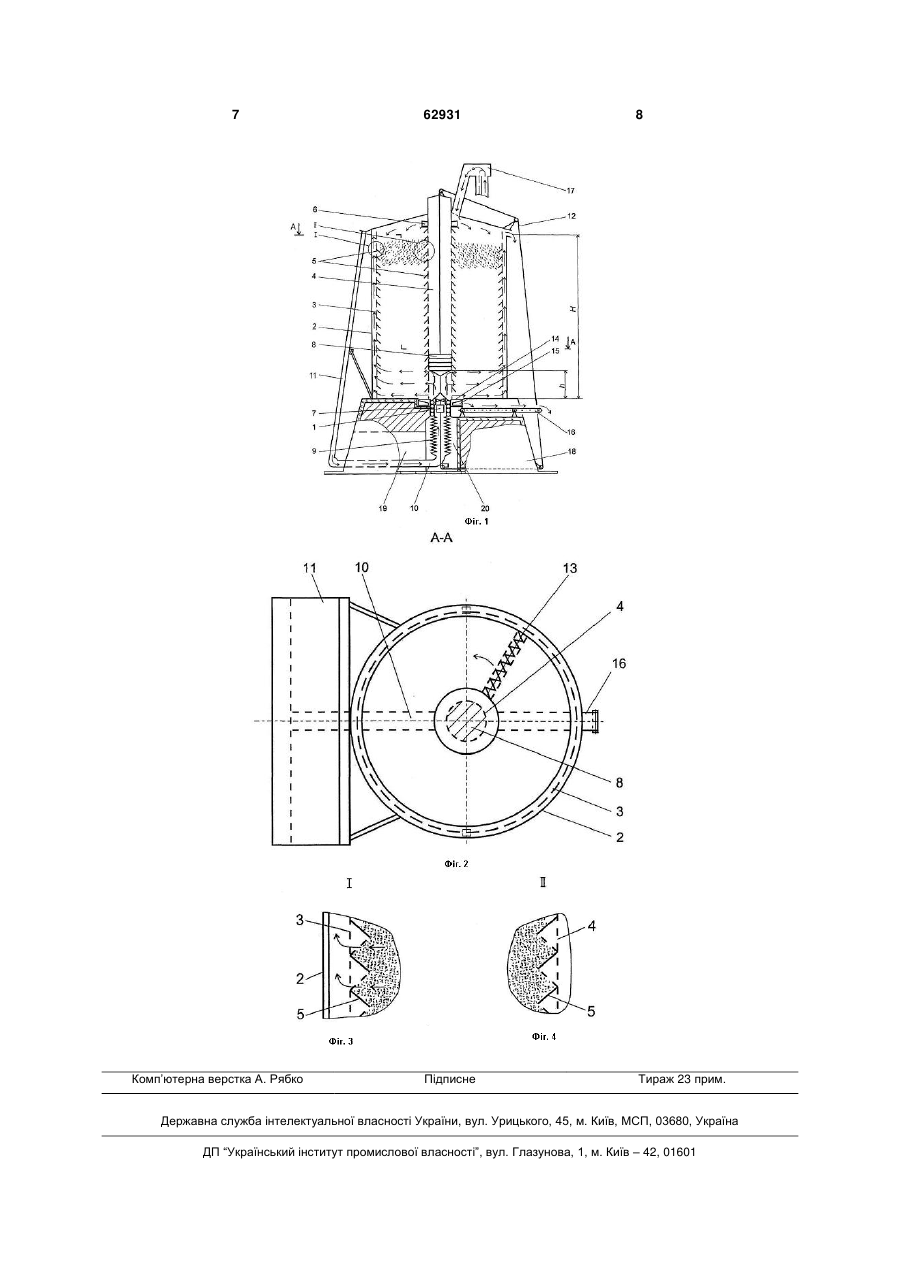

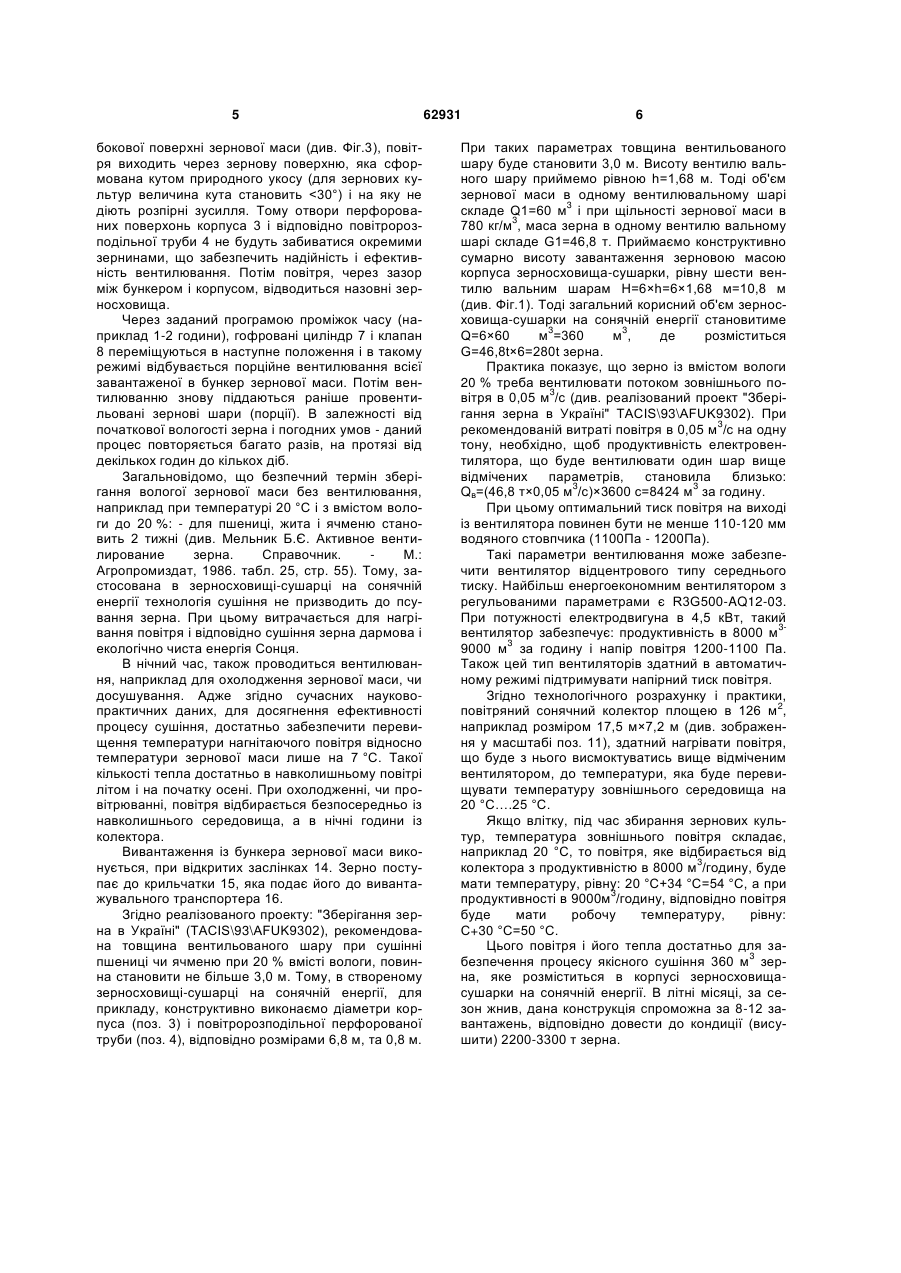

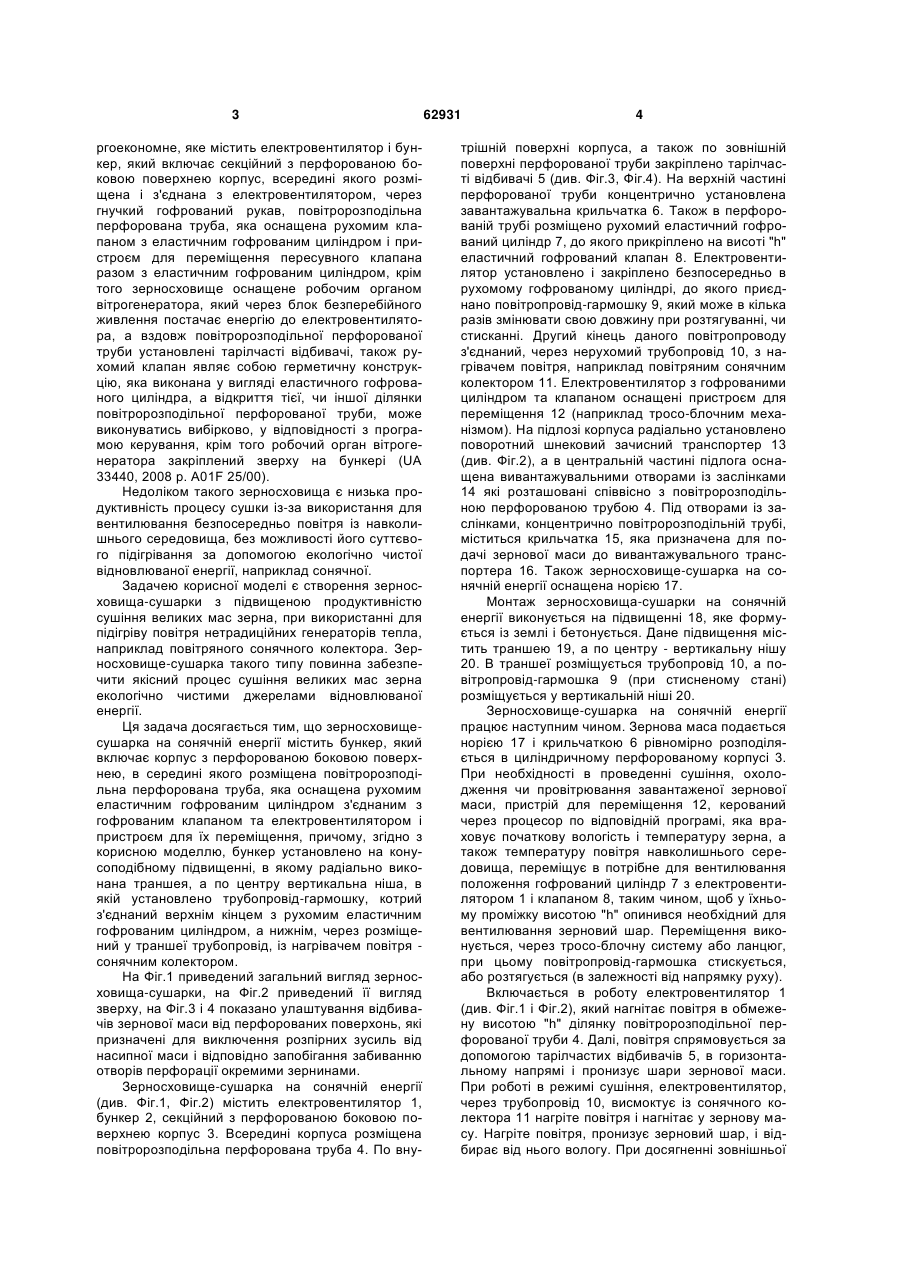

Зерносховище-сушарка на сонячній енергії, що містить бункер, який включає корпус з перфорованою боковою поверхнею, всередині якого розміщена повітророзподільна перфорована труба, яка оснащена рухомим еластичним гофрованим 3 ргоекономне, яке містить електровентилятор і бункер, який включає секційний з перфорованою боковою поверхнею корпус, всередині якого розміщена і з'єднана з електровентилятором, через гнучкий гофрований рукав, повітророзподільна перфорована труба, яка оснащена рухомим клапаном з еластичним гофрованим циліндром і пристроєм для переміщення пересувного клапана разом з еластичним гофрованим циліндром, крім того зерносховище оснащене робочим органом вітрогенератора, який через блок безперебійного живлення постачає енергію до електровентилятора, а вздовж повітророзподільної перфорованої труби установлені тарілчасті відбивачі, також рухомий клапан являє собою герметичну конструкцію, яка виконана у вигляді еластичного гофрованого циліндра, а відкриття тієї, чи іншої ділянки повітророзподільної перфорованої труби, може виконуватись вибірково, у відповідності з програмою керування, крім того робочий орган вітрогенератора закріплений зверху на бункері (UA 33440, 2008 р. А01F 25/00). Недоліком такого зерносховища є низька продуктивність процесу сушки із-за використання для вентилювання безпосередньо повітря із навколишнього середовища, без можливості його суттєвого підігрівання за допомогою екологічно чистої відновлюваної енергії, наприклад сонячної. Задачею корисної моделі є створення зерносховища-сушарки з підвищеною продуктивністю сушіння великих мас зерна, при використанні для підігріву повітря нетрадиційних генераторів тепла, наприклад повітряного сонячного колектора. Зерносховище-сушарка такого типу повинна забезпечити якісний процес сушіння великих мас зерна екологічно чистими джерелами відновлюваної енергії. Ця задача досягається тим, що зерносховищесушарка на сонячній енергії містить бункер, який включає корпус з перфорованою боковою поверхнею, в середині якого розміщена повітророзподільна перфорована труба, яка оснащена рухомим еластичним гофрованим циліндром з'єднаним з гофрованим клапаном та електровентилятором і пристроєм для їх переміщення, причому, згідно з корисною моделлю, бункер установлено на конусоподібному підвищенні, в якому радіально виконана траншея, а по центру вертикальна ніша, в якій установлено трубопровід-гармошку, котрий з'єднаний верхнім кінцем з рухомим еластичним гофрованим циліндром, а нижнім, через розміщений у траншеї трубопровід, із нагрівачем повітря сонячним колектором. На Фіг.1 приведений загальний вигляд зерносховища-сушарки, на Фіг.2 приведений її вигляд зверху, на Фіг.3 і 4 показано улаштування відбивачів зернової маси від перфорованих поверхонь, які призначені для виключення розпірних зусиль від насипної маси і відповідно запобігання забиванню отворів перфорації окремими зернинами. Зерносховище-сушарка на сонячній енергії (див. Фіг.1, Фіг.2) містить електровентилятор 1, бункер 2, секційний з перфорованою боковою поверхнею корпус 3. Всередині корпуса розміщена повітророзподільна перфорована труба 4. По вну 62931 4 трішній поверхні корпуса, а також по зовнішній поверхні перфорованої труби закріплено тарілчасті відбивачі 5 (див. Фіг.3, Фіг.4). На верхній частині перфорованої труби концентрично установлена завантажувальна крильчатка 6. Також в перфорованій трубі розміщено рухомий еластичний гофрований циліндр 7, до якого прикріплено на висоті "h" еластичний гофрований клапан 8. Електровентилятор установлено і закріплено безпосередньо в рухомому гофрованому циліндрі, до якого приєднано повітропровід-гармошку 9, який може в кілька разів змінювати свою довжину при розтягуванні, чи стисканні. Другий кінець даного повітропроводу з'єднаний, через нерухомий трубопровід 10, з нагрівачем повітря, наприклад повітряним сонячним колектором 11. Електровентилятор з гофрованими циліндром та клапаном оснащені пристроєм для переміщення 12 (наприклад тросо-блочним механізмом). На підлозі корпуса радіально установлено поворотний шнековий зачисний транспортер 13 (див. Фіг.2), а в центральній частині підлога оснащена вивантажувальними отворами із заслінками 14 які розташовані співвісно з повітророзподільною перфорованою трубою 4. Під отворами із заслінками, концентрично повітророзподільній трубі, міститься крильчатка 15, яка призначена для подачі зернової маси до вивантажувального транспортера 16. Також зерносховище-сушарка на сонячній енергії оснащена норією 17. Монтаж зерносховища-сушарки на сонячній енергії виконується на підвищенні 18, яке формується із землі і бетонується. Дане підвищення містить траншею 19, а по центру - вертикальну нішу 20. В траншеї розміщується трубопровід 10, а повітропровід-гармошка 9 (при стисненому стані) розміщується у вертикальній ніші 20. Зерносховище-сушарка на сонячній енергії працює наступним чином. Зернова маса подається норією 17 і крильчаткою 6 рівномірно розподіляється в циліндричному перфорованому корпусі 3. При необхідності в проведенні сушіння, охолодження чи провітрювання завантаженої зернової маси, пристрій для переміщення 12, керований через процесор по відповідній програмі, яка враховує початкову вологість і температуру зерна, а також температуру повітря навколишнього середовища, переміщує в потрібне для вентилювання положення гофрований циліндр 7 з електровентилятором 1 і клапаном 8, таким чином, щоб у їхньому проміжку висотою "h" опинився необхідний для вентилювання зерновий шар. Переміщення виконується, через тросо-блочну систему або ланцюг, при цьому повітропровід-гармошка стискується, або розтягується (в залежності від напрямку руху). Включається в роботу електровентилятор 1 (див. Фіг.1 і Фіг.2), який нагнітає повітря в обмежену висотою "h" ділянку повітророзподільної перфорованої труби 4. Далі, повітря спрямовується за допомогою тарілчастих відбивачів 5, в горизонтальному напрямі і пронизує шари зернової маси. При роботі в режимі сушіння, електровентилятор, через трубопровід 10, висмоктує із сонячного колектора 11 нагріте повітря і нагнітає у зернову масу. Нагріте повітря, пронизує зерновий шар, і відбирає від нього вологу. При досягненні зовнішньої 5 бокової поверхні зернової маси (див. Фіг.3), повітря виходить через зернову поверхню, яка сформована кутом природного укосу (для зернових культур величина кута становить
ДивитисяДодаткова інформація
Назва патенту англійськоюSolar-powered drying grain storage
Автори англійськоюOkhrimenko Anatolii Lukych
Назва патенту російськоюЗернохранилище-сушилка на солнечной энергии
Автори російськоюОхрименко Анатолий Лукич
МПК / Мітки
МПК: E04H 7/00, A01F 25/00
Мітки: енергії, сонячний, зерносховище-сушарка
