Талреп

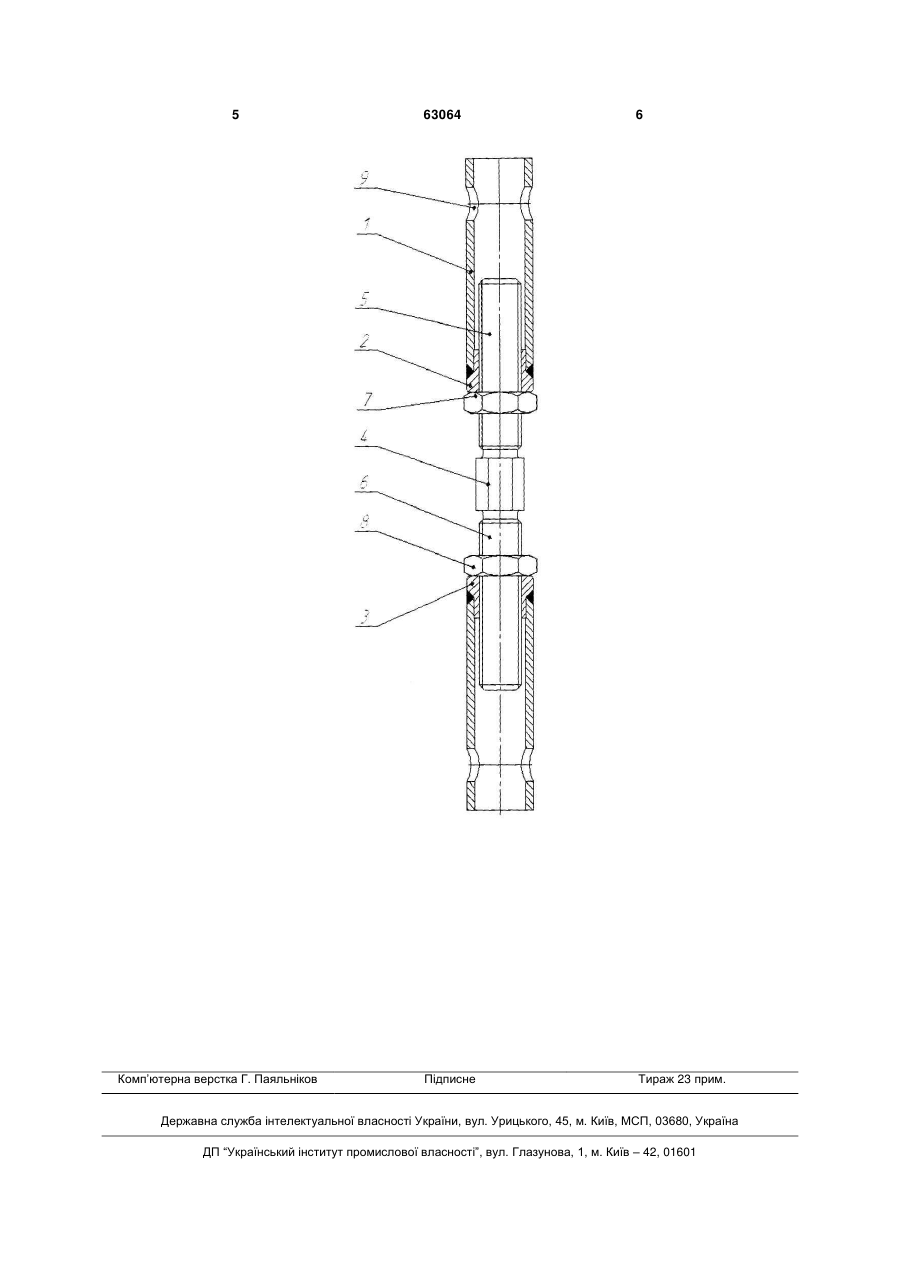

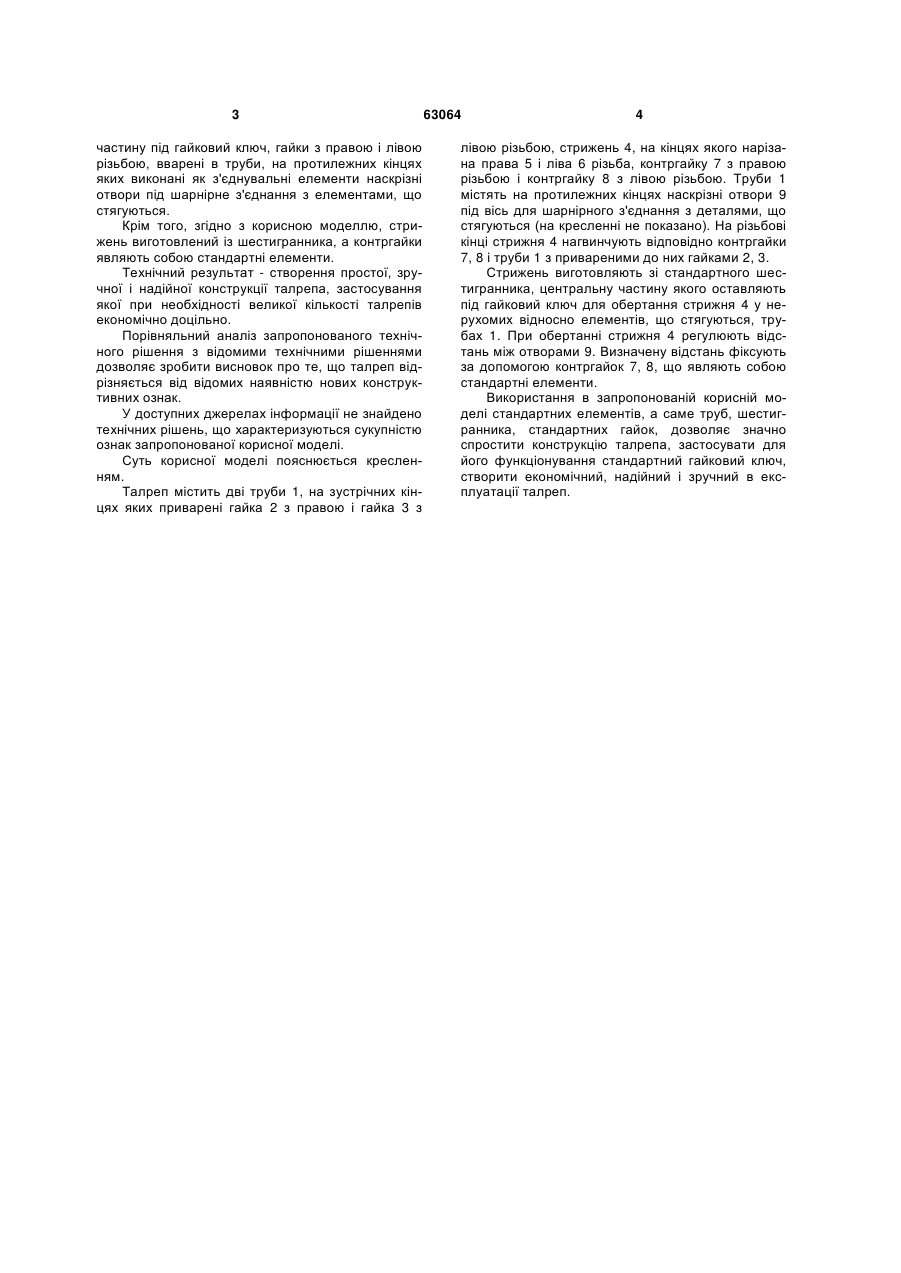

1. Талреп, що містить стрижень з правою і лівою різьбою на кінцях і розміщені на різьбових кінцях гайки з контргайками з одного боку та зі 3 частину під гайковий ключ, гайки з правою і лівою різьбою, вварені в труби, на протилежних кінцях яких виконані як з'єднувальні елементи наскрізні отвори під шарнірне з'єднання з елементами, що стягуються. Крім того, згідно з корисною моделлю, стрижень виготовлений із шестигранника, а контргайки являють собою стандартні елементи. Технічний результат - створення простої, зручної і надійної конструкції талрепа, застосування якої при необхідності великої кількості талрепів економічно доцільно. Порівняльний аналіз запропонованого технічного рішення з відомими технічними рішеннями дозволяє зробити висновок про те, що талреп відрізняється від відомих наявністю нових конструктивних ознак. У доступних джерелах інформації не знайдено технічних рішень, що характеризуються сукупністю ознак запропонованої корисної моделі. Суть корисної моделі пояснюється кресленням. Талреп містить дві труби 1, на зустрічних кінцях яких приварені гайка 2 з правою і гайка 3 з 63064 4 лівою різьбою, стрижень 4, на кінцях якого нарізана права 5 і ліва 6 різьба, контргайку 7 з правою різьбою і контргайку 8 з лівою різьбою. Труби 1 містять на протилежних кінцях наскрізні отвори 9 під вісь для шарнірного з'єднання з деталями, що стягуються (на кресленні не показано). На різьбові кінці стрижня 4 нагвинчують відповідно контргайки 7, 8 і труби 1 з привареними до них гайками 2, 3. Стрижень виготовляють зі стандартного шестигранника, центральну частину якого оставляють під гайковий ключ для обертання стрижня 4 у нерухомих відносно елементів, що стягуються, трубах 1. При обертанні стрижня 4 регулюють відстань між отворами 9. Визначену відстань фіксують за допомогою контргайок 7, 8, що являють собою стандартні елементи. Використання в запропонованій корисній моделі стандартних елементів, а саме труб, шестигранника, стандартних гайок, дозволяє значно спростити конструкцію талрепа, застосувати для його функціонування стандартний гайковий ключ, створити економічний, надійний і зручний в експлуатації талреп. 5 Комп’ютерна верстка Г. Паяльніков 63064 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
