Вітроенергетичний комплекс

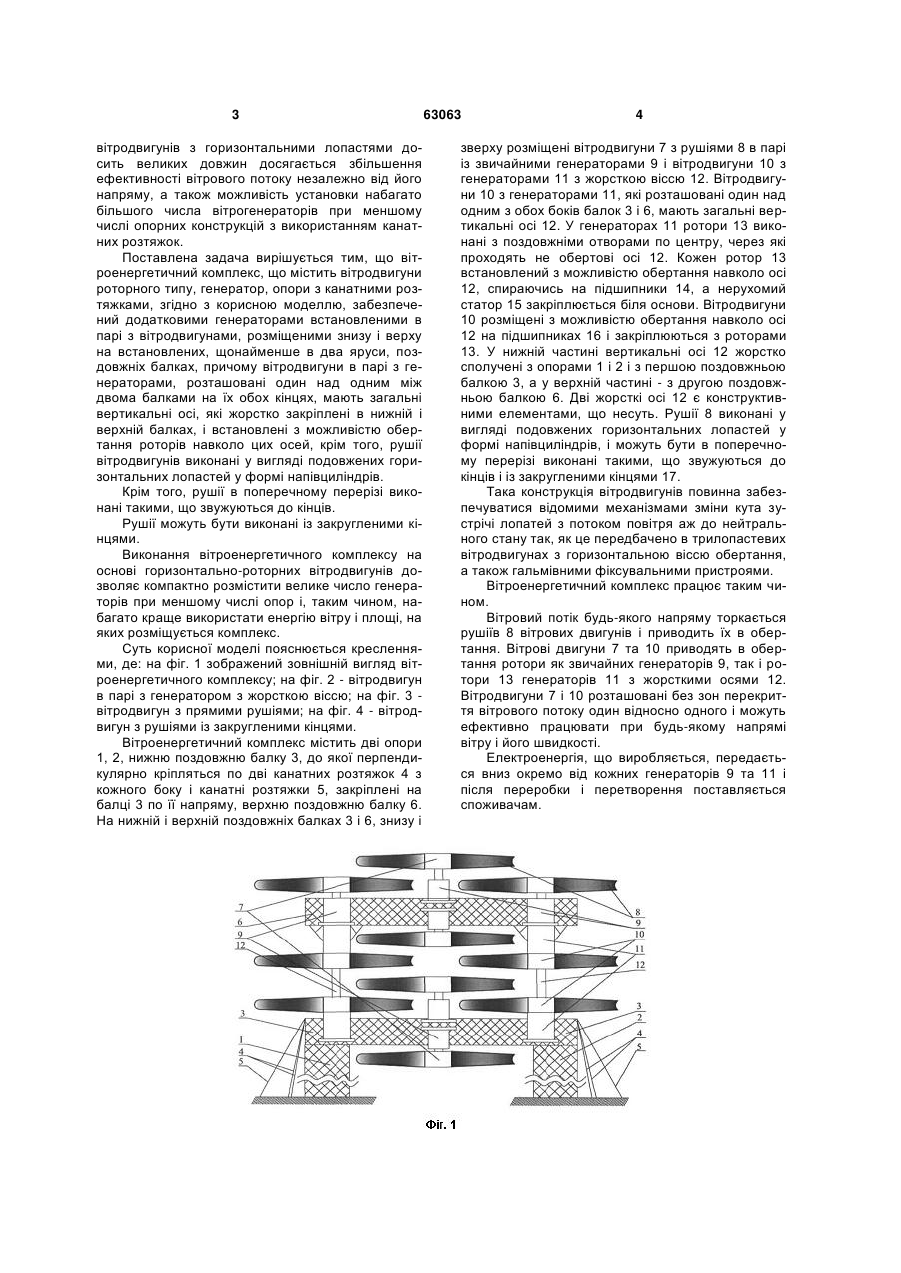

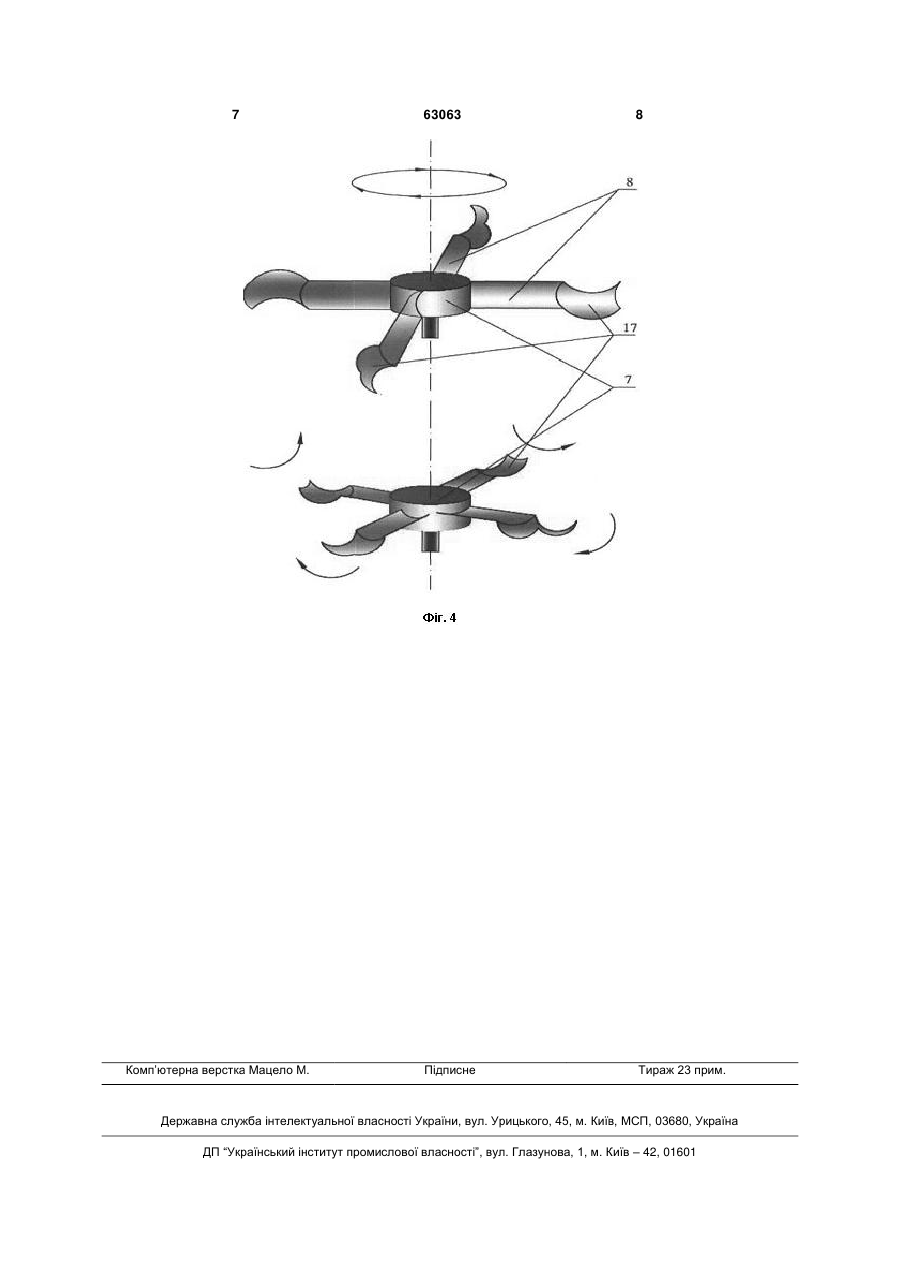

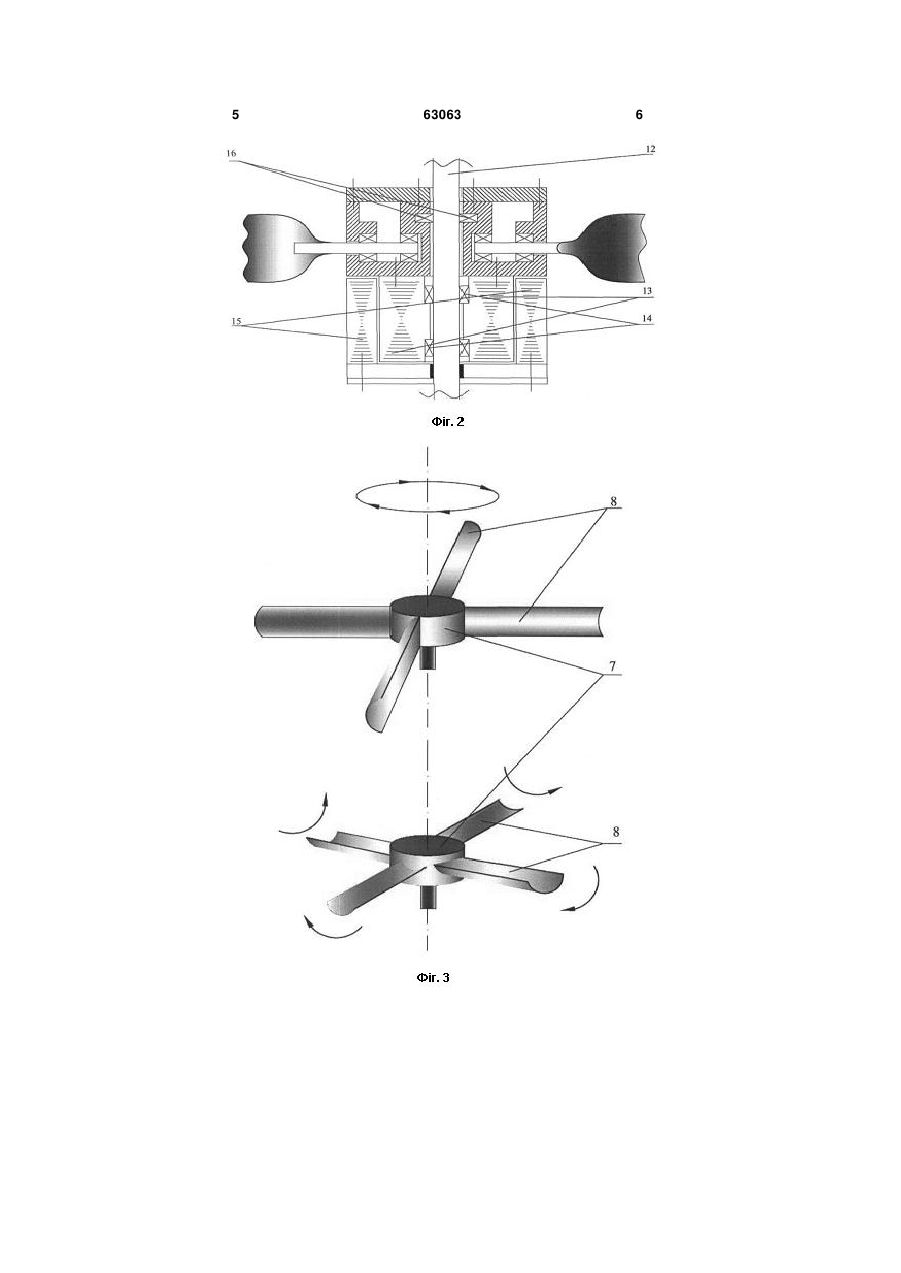

1. Вітроенергетичний комплекс, що містить вітродвигуни роторного типу, генератор, опори з канатними розтяжками, який відрізняється тим, що він забезпечений додатковими генераторами, встановленими в парі з вітродвигунами, розміщеними знизу і згори на встановлених, щонайменше в два яруси, поздовжніх балках, причому вітродви 3 вітродвигунів з горизонтальними лопастями досить великих довжин досягається збільшення ефективності вітрового потоку незалежно від його напряму, а також можливість установки набагато більшого числа вітрогенераторів при меншому числі опорних конструкцій з використанням канатних розтяжок. Поставлена задача вирішується тим, що вітроенергетичний комплекс, що містить вітродвигуни роторного типу, генератор, опори з канатними розтяжками, згідно з корисною моделлю, забезпечений додатковими генераторами встановленими в парі з вітродвигунами, розміщеними знизу і верху на встановлених, щонайменше в два яруси, поздовжніх балках, причому вітродвигуни в парі з генераторами, розташовані один над одним між двома балками на їх обох кінцях, мають загальні вертикальні осі, які жорстко закріплені в нижній і верхній балках, і встановлені з можливістю обертання роторів навколо цих осей, крім того, рушії вітродвигунів виконані у вигляді подовжених горизонтальних лопастей у формі напівциліндрів. Крім того, рушії в поперечному перерізі виконані такими, що звужуються до кінців. Рушії можуть бути виконані із закругленими кінцями. Виконання вітроенергетичного комплексу на основі горизонтально-роторних вітродвигунів дозволяє компактно розмістити велике число генераторів при меншому числі опор і, таким чином, набагато краще використати енергію вітру і площі, на яких розміщується комплекс. Суть корисної моделі пояснюється кресленнями, де: на фіг. 1 зображений зовнішній вигляд вітроенергетичного комплексу; на фіг. 2 - вітродвигун в парі з генератором з жорсткою віссю; на фіг. 3 вітродвигун з прямими рушіями; на фіг. 4 - вітродвигун з рушіями із закругленими кінцями. Вітроенергетичний комплекс містить дві опори 1, 2, нижню поздовжню балку 3, до якої перпендикулярно кріпляться по дві канатних розтяжок 4 з кожного боку і канатні розтяжки 5, закріплені на балці 3 по її напряму, верхню поздовжню балку 6. На нижній і верхній поздовжніх балках 3 і 6, знизу і 63063 4 зверху розміщені вітродвигуни 7 з рушіями 8 в парі із звичайними генераторами 9 і вітродвигуни 10 з генераторами 11 з жорсткою віссю 12. Вітродвигуни 10 з генераторами 11, які розташовані один над одним з обох боків балок 3 і 6, мають загальні вертикальні осі 12. У генераторах 11 ротори 13 виконані з поздовжніми отворами по центру, через які проходять не обертові осі 12. Кожен ротор 13 встановлений з можливістю обертання навколо осі 12, спираючись на підшипники 14, а нерухомий статор 15 закріплюється біля основи. Вітродвигуни 10 розміщені з можливістю обертання навколо осі 12 на підшипниках 16 і закріплюються з роторами 13. У нижній частині вертикальні осі 12 жорстко сполучені з опорами 1 і 2 і з першою поздовжньою балкою 3, а у верхній частині - з другою поздовжньою балкою 6. Дві жорсткі осі 12 є конструктивними елементами, що несуть. Рушії 8 виконані у вигляді подовжених горизонтальних лопастей у формі напівциліндрів, і можуть бути в поперечному перерізі виконані такими, що звужуються до кінців і із закругленими кінцями 17. Така конструкція вітродвигунів повинна забезпечуватися відомими механізмами зміни кута зустрічі лопатей з потоком повітря аж до нейтрального стану так, як це передбачено в трилопастевих вітродвигунах з горизонтальною віссю обертання, а також гальмівними фіксувальними пристроями. Вітроенергетичний комплекс працює таким чином. Вітровий потік будь-якого напряму торкається рушіїв 8 вітрових двигунів і приводить їх в обертання. Вітрові двигуни 7 та 10 приводять в обертання ротори як звичайних генераторів 9, так і ротори 13 генераторів 11 з жорсткими осями 12. Вітродвигуни 7 і 10 розташовані без зон перекриття вітрового потоку один відносно одного і можуть ефективно працювати при будь-якому напрямі вітру і його швидкості. Електроенергія, що виробляється, передається вниз окремо від кожних генераторів 9 та 11 і після переробки і перетворення поставляється споживачам. 5 63063 6 7 Комп’ютерна верстка Мацело М. 63063 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
