З’єднувальний вузол металевого піддатливого кріплення із спецпрофілю
Номер патенту: 3970
Опубліковано: 15.12.2004
Автори: Халимендик Володимир Юрійович, Халимендик Юрій Михайлович
Формула / Реферат
1. З'єднувальний вузол металевого піддатливого кріплення із спецпрофілю, який містить П-подібні скоби з різьбою на кінцях, з'єднувальні планки, розташовані між ними внутрішній та зовнішній елементи кріплення із спецпрофілю і гайки, який відрізняється тим, що містить додаткові П-подібну скобу з різьбою на кінцях, з'єднувальну планку і гайки, при цьому один з елементів кріплення виконаний з можливістю спирання на додаткову скобу з планкою.
2. З'єднувальний вузол за п. 1, який відрізняється тим, що додаткові скоба, планка та гайки виконані з можливістю використання для кріплення міжрамних стяжок.
Текст

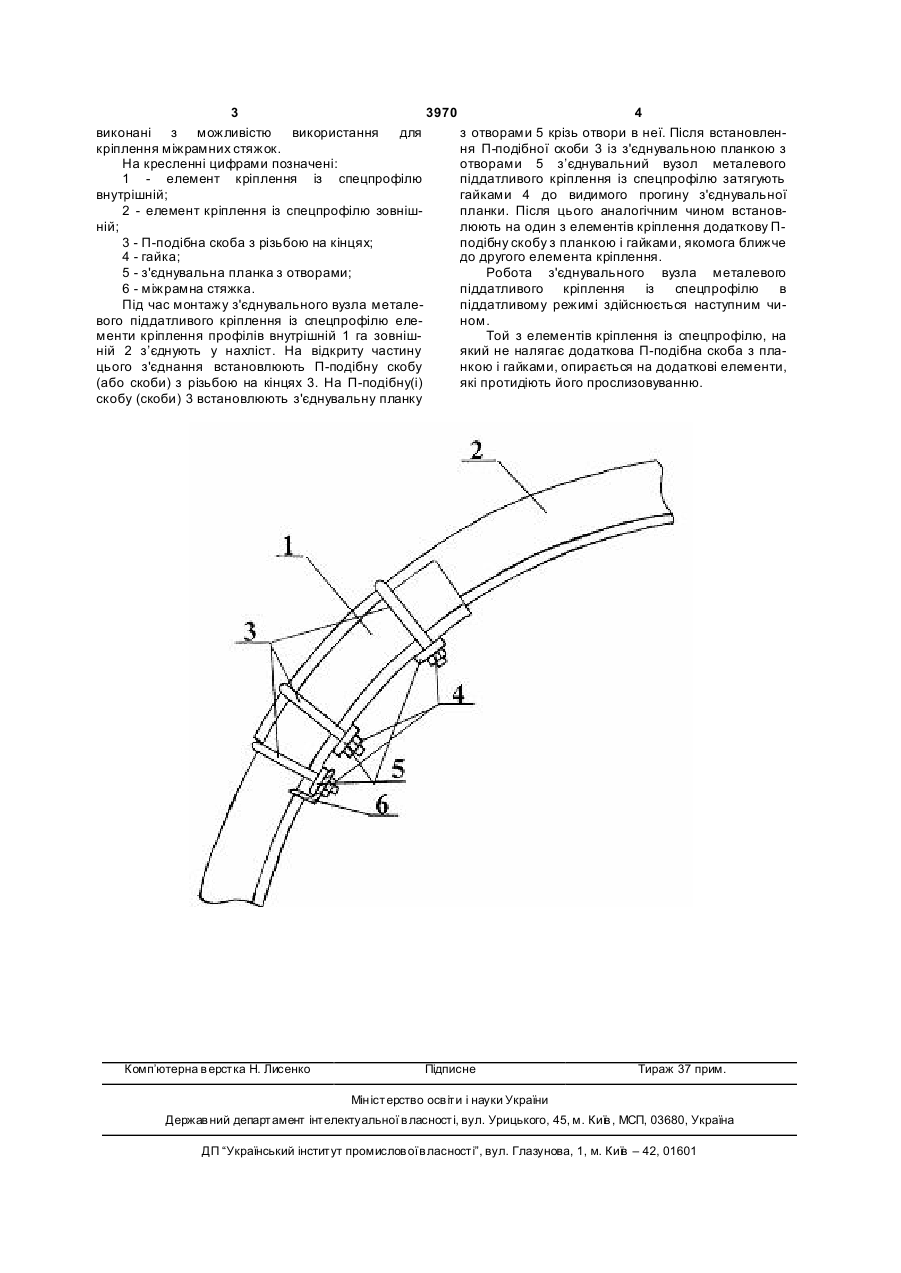

1. З'єдн увальний вузол металевого піддатливого кріплення із спецпрофілю, який містить П-подібні скоби з різьбою на кінцях, з'єднувальні планки, розташовані між ними 3 3970 4 виконані з можливістю використання для з отворами 5 крізь отвори в неї. Після встановленкріплення міжрамних стяжок. ня П-подібної скоби 3 із з'єднувальною планкою з На кресленні цифрами позначені: отворами 5 з’єднувальний вузол металевого 1 - елемент кріплення із спецпрофілю піддатливого кріплення із спецпрофілю затягують внутрішній; гайками 4 до видимого прогину з'єднувальної 2 - елемент кріплення із спецпрофілю зовнішпланки. Після цього аналогічним чином встановній; люють на один з елементів кріплення додаткову П3 - П-подібна скоба з різьбою на кінцях; подібну скобу з планкою і гайками, якомога ближче 4 - гайка; до другого елемента кріплення. 5 - з'єднувальна планка з отворами; Робота з'єднувального вузла металевого 6 - міжрамна стяжка. піддатливого кріплення із спецпрофілю в Під час монтажу з'єднувального вузла металепіддатливому режимі здійснюється наступним чивого піддатливого кріплення із спецпрофілю еленом. менти кріплення профілів внутрішній 1 га зовнішТой з елементів кріплення із спецпрофілю, на ній 2 з’єднують у нахліст. На відкриту частину який не налягає додаткова П-подібна скоба з плацього з'єднання встановлюють П-подібну скобу нкою і гайками, опирається на додаткові елементи, (або скоби) з різьбою на кінцях 3. На П-подібну(і) які протидіють його прослизовуванню. скобу (скоби) 3 встановлюють з'єднувальну планку Комп’ютерна в ерстка Н. Лисенко Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Автори англійськоюKhalimendyk Yurii Mykhailovych, Khalymendyk Volodymyr Yuriiovych
Автори російськоюХалимендик Юрий Михайлович, Халимендик Владимир Юрьевич
МПК / Мітки
МПК: E21D 11/14
Мітки: кріплення, піддатливого, з'єднувальний, спецпрофілю, металевого, вузол
