Попередньо напружений стиснуто-розтягнутий елемент

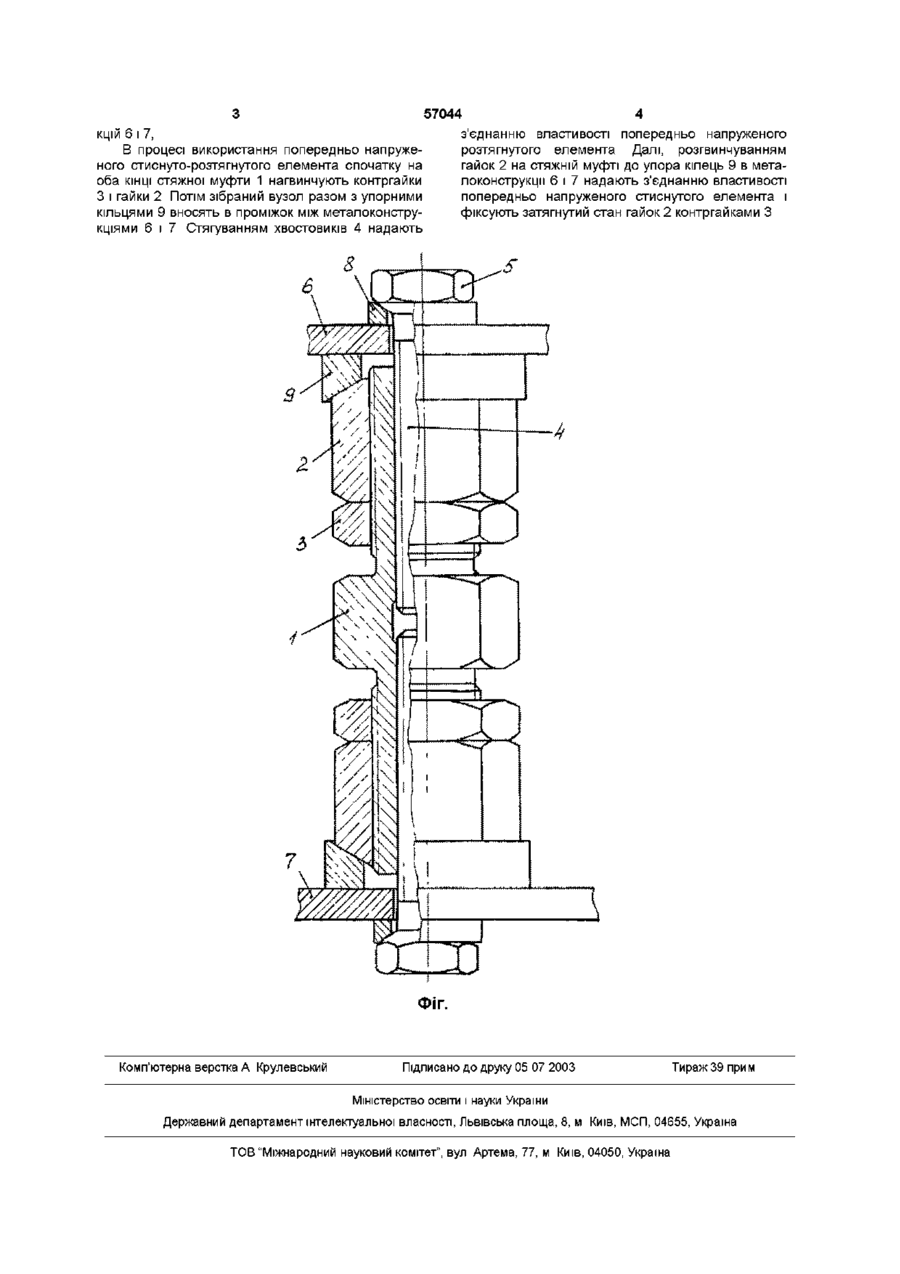

Попередньо напружений розтягнутий елемент, що містить захвати для захоплення металоконструкцій, хвостовики з правою і лівою різями, що розташовані у стяжній муфті, який відрізняється тим, що стяжна муфта обладнана зовнішньою різзю і на неї нагвинчені розтискні гайки з контргайками Винахід відноситься до деталей машин і призначений для використання в конструкціях при їх монтажі, ремонті чи підсиленні Відомий талреп, що складається з двох захватів для захоплення металоконструкцій - вилок, вушок, гаків та ш в різних комбінаціях, хвостовики котрих мають праву і ліву різьби, стяжної муфти і контргайок на хвостовиках (див, наприклад, російське видання УДК 621 001 2/031/, В И Анурьев, "Справочник конструктора машиностроителя" Том 1 Издание 5-е, переработанное и дополненное Москва "Машиностроение" 1979 г Стр 659 660) Однак, талрепом може бути створене тільки розтягуюче зусилля і тому він може бути використаний тільки для стягування, наближення окремих частин металоконструкцій, як попередньо напружений розтягнутий елемент Технічним завданням винаходу є розширення функціональних можливостей попередньо напруженого розтягнутого елемента металоконструкції талрепа за рахунок надання йому властивості також попередньо напруженого стиснутого елемента Для вирішення поставленого завдання запропонована конструкція попередньо напруженого стиснуто-розтягнутого елемента поряд з суттєвими ознаками, властивими для прототипу-талрепа, такими як захвати для захоплення металоконструкцій, хвостовики з правою і лівою різьбами, і стяжна муфта, містить нові, ВІДМІННІ ВІД прототипу суттєві ознаки, а саме стяжна муфта обладнана зовнішньою різьбою і на неї накручені розтискуючі гайки з контргайками В процесі використання запропонованого попередньо напруженого стиснуто-розтягнутого елемента на оба КІНЦІ стяжної муфти нагвинчують контргайки і гайки, і стягують хвостовики стяжною муфтою, чим надають з'єднанню властивості попередньо напруженого розтягнутого елемента Потім розгвинчуванням гайок на стяжній муфті до упора в металоконструкції надають з'єднанню властивості попередньо напруженого стиснутого елемента і контрагають гайки Змонтована таким чином металоконструкція за рахунок попереднього напруження елемента в обох осьових напрямах ефективно протистоїть навантаженням розтягу і стиску Отже, нова сукупність суттєвих ознак, в порівнянні з прототипом, розширює функціональні можливості елемента в частині попередньо напруженого стиснутого стану у ВІДПОВІДНОСТІ до завдання винаходу Суть винаходу пояснюється кресленням попередньо напруженого стиснуто-розтягнутого елемента Стяжна муфта 1 виконана із зовнішньою різьбою, спряженою із гайками 2 і контргайками З В стяжну муфту загвинчені хвостовики 4, виконані один з правою, а другий з лівою різьбою та з головками 5 під ключ в ролі захватів для захоплення металоконструкцій 6 і 7, при тому зустрічні сферичні поверхні головок 5 з можливістю самоцентрування оперті на шайби 8, а протилежні сферичні торцеві поверхні гайок 2 з можливістю самоцентрування контактують з упорними кільцями 9, встановленими на зустрічних сторонах металоконстру О о ю З 57044 кцій 6 і 7, з єднанню властивості попередньо напруженого В процесі використання попередньо напружерозтягнутого елемента Далі, розгвинчуванням ного стиснуто-розтягнутого елемента спочатку на гайок 2 на стяжній муфті до упора кілець 9 в метаоба КІНЦІ стяжної муфти 1 нагвинчують контргайки локонструкції 6 і 7 надають з'єднанню властивості З і гайки 2 Потім зібраний вузол разом з упорними попередньо напруженого стиснутого елемента і кільцями 9 вносять в проміжок між метал о конструфіксують затягнутий стан гайок 2 контргайками З кціями 6 і 7 Стягуванням хвостовиків 4 надають 6 ФІГ. Комп'ютерна верстка А Крулевський Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
