Спосіб підвищення швидкості та прихованості передавання інформації

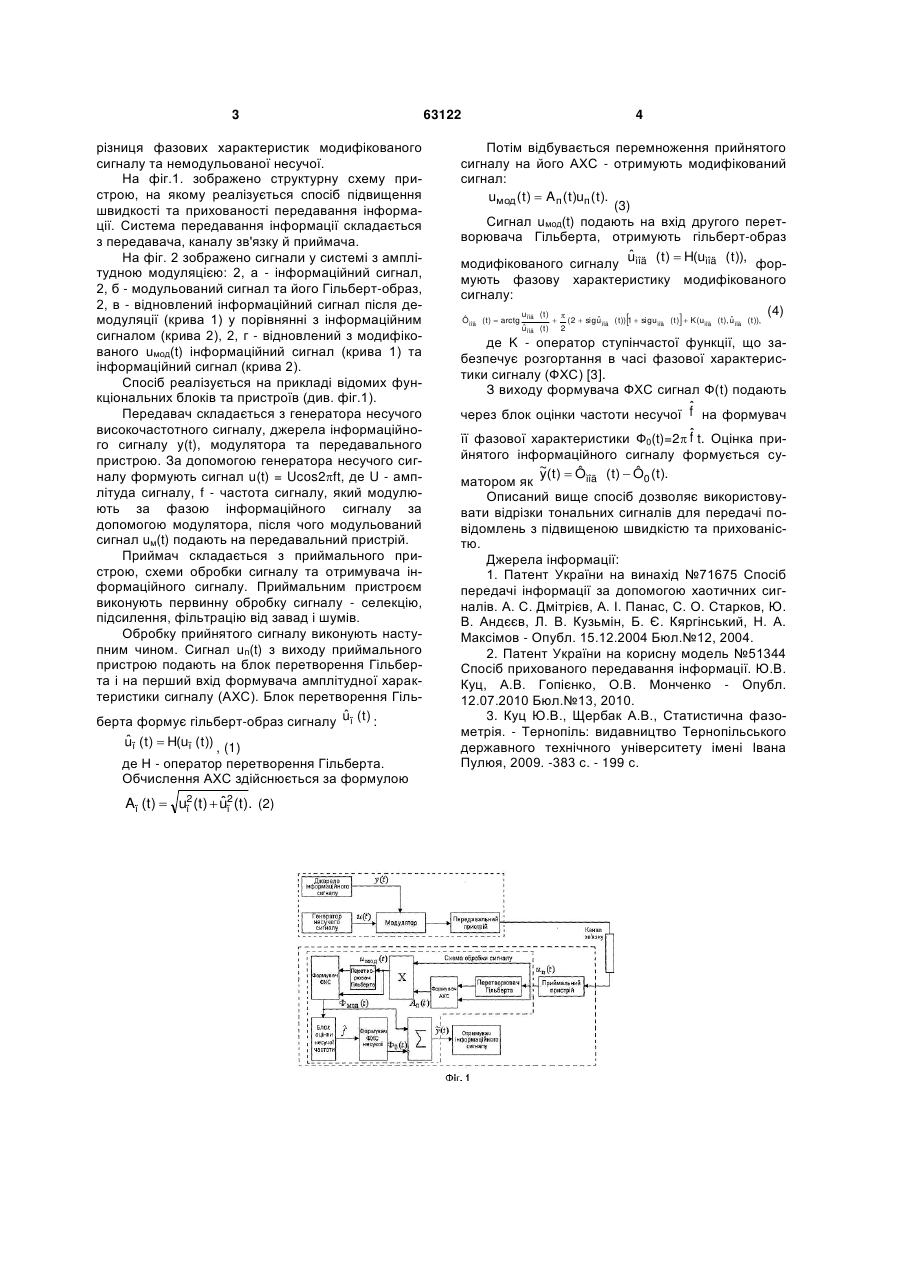

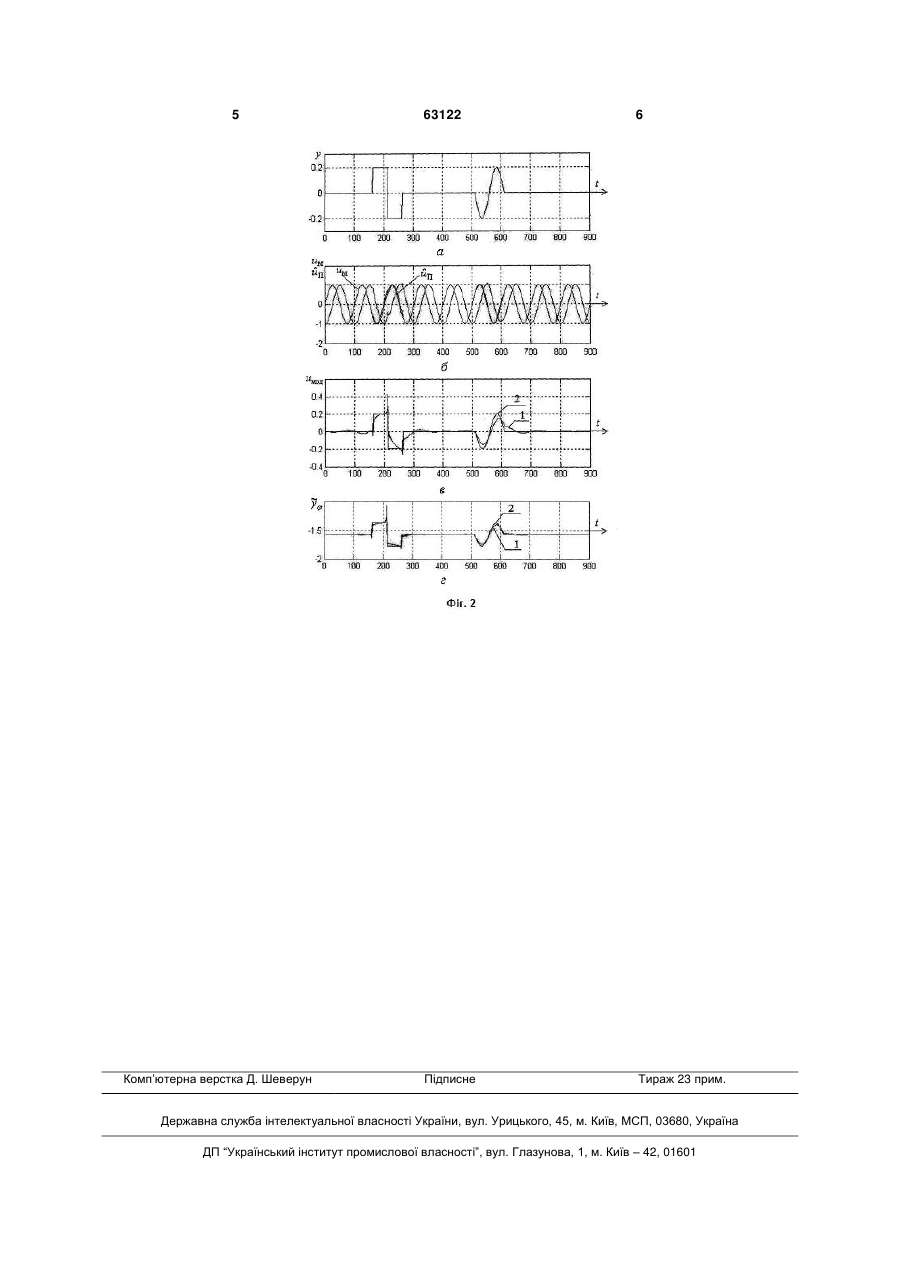

Спосіб підвищення швидкості та прихованості передавання інформації, який полягає в тому, що на перевальній стороні формують носій інформації, модулюють носій інформації інформаційним 3 різниця фазових характеристик модифікованого сигналу та немодульованої несучої. На фіг.1. зображено структурну схему пристрою, на якому реалізується спосіб підвищення швидкості та прихованості передавання інформації. Система передавання інформації складається з передавача, каналу зв'язку й приймача. На фіг. 2 зображено сигнали у системі з амплітудною модуляцією: 2, а - інформаційний сигнал, 2, б - модульований сигнал та його Гільберт-образ, 2, в - відновлений інформаційний сигнал після демодуляції (крива 1) у порівнянні з інформаційним сигналом (крива 2), 2, г - відновлений з модифікованого uмод(t) інформаційний сигнал (крива 1) та інформаційний сигнал (крива 2). Спосіб реалізується на прикладі відомих функціональних блоків та пристроїв (див. фіг.1). Передавач складається з генератора несучого високочастотного сигналу, джерела інформаційного сигналу y(t), модулятора та передавального пристрою. За допомогою генератора несучого сигналу формують сигнал u(t) = Ucos2ft, де U - амплітуда сигналу, f - частота сигналу, який модулюють за фазою інформаційного сигналу за допомогою модулятора, після чого модульований сигнал uм(t) подають на передавальний пристрій. Приймач складається з приймального пристрою, схеми обробки сигналу та отримувача інформаційного сигналу. Приймальним пристроєм виконують первинну обробку сигналу - селекцію, підсилення, фільтрацію від завад і шумів. Обробку прийнятого сигналу виконують наступним чином. Сигнал uп(t) з виходу приймального пристрою подають на блок перетворення Гільберта і на перший вхід формувача амплітудної характеристики сигналу (АХС). Блок перетворення Гільˆ берта формує гільберт-образ сигналу uï ( t ) : ˆ uï (t )  H(uï (t )) , (1) де Н - оператор перетворення Гільберта. Обчислення АХС здійснюється за формулою 2 ˆ2 Aï (t )  uï (t )  uï (t). (2) 63122 4 Потім відбувається перемноження прийнятого сигналу на його АХС - отримують модифікований сигнал: uмод ( t )  A п ( t )uп ( t ). (3) Сигнал uмод(t) подають на вхід другого перетворювача Гільберта, отримують гільберт-образ ˆ u ( t )  H(uìîä ( t )), модифікованого сигналу ìîä формують фазову характеристику модифікованого сигналу: (4) uìîä ( t )  Ôìîä ( t )  arctg ˆ uìîä ( t )  2   ˆ ˆ (2  siguìîä ( t )) 1  siguìîä ( t )  K(uìîä ( t ), uìîä ( t )), де K - оператор ступінчастої функції, що забезпечує розгортання в часі фазової характеристики сигналу (ФХС) [3]. З виходу формувача ФХС сигнал Ф(t) подають ˆ через блок оцінки частоти несучої f на формувач ˆ її фазової характеристики Ф (t)=2 f t. Оцінка при0 йнятого інформаційного сигналу формується су~(t )  Ô ( t )  Ô (t ). y ìîä 0 матором як Описаний вище спосіб дозволяє використовувати відрізки тональних сигналів для передачі повідомлень з підвищеною швидкістю та прихованістю. Джерела інформації: 1. Патент України на винахід №71675 Спосіб передачі інформації за допомогою хаотичних сигналів. А. С. Дмітрієв, А. І. Панас, С. О. Старков, Ю. В. Андєєв, Л. В. Кузьмін, Б. Є. Кяргінський, Н. А. Максімов - Опубл. 15.12.2004 Бюл.№12, 2004. 2. Патент України на корисну модель №51344 Спосіб прихованого передавання інформації. Ю.В. Куц, А.В. Гопієнко, О.В. Монченко - Опубл. 12.07.2010 Бюл.№13, 2010. 3. Куц Ю.В., Щербак А.В., Статистична фазометрія. - Тернопіль: видавництво Тернопільського державного технічного університету імені Івана Пулюя, 2009. -383 с. - 199 с. 5 Комп’ютерна верстка Д. Шеверун 63122 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
