Адаптований комбайн для збирання качанів кукурудзи

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 63151

Опубліковано: 26.09.2011

Автори: Ракул Олександр Іванович, Бондаренко Олександр Володимирович, Пилип Володимир Єгорович

Завантажити PDF файл.

Формула / Реферат

Адаптований кукурудзозбиральний комбайн для збирання качанів кукурудзи, що складається з різального та качановідокремлювального апаратів, передочисних вальців, качаноочисного пристрою, транспортерів качанів, який відрізняється тим, що замість подрібнювального апарата та складної системи пристроїв для транспортування листостеблової маси на кожному руслі комбайна, під качановідокремлювальним апаратом встановлений окремий ротаційно-дисковий подрібнювальний пристрій, який подрібнює листостеблову масу та розкидає її по поверхні поля.

Текст

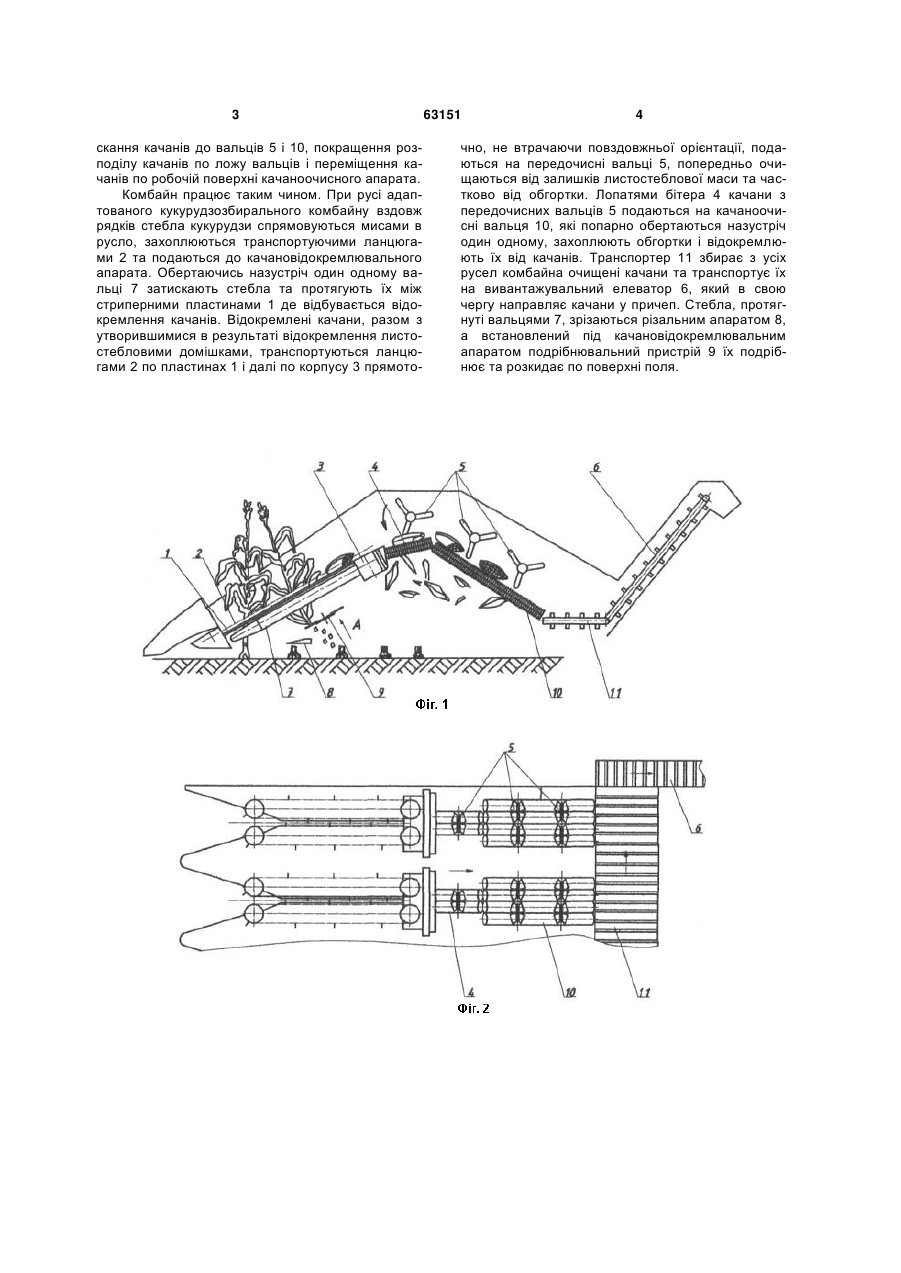

Адаптований кукурудзозбиральний комбайн для збирання качанів кукурудзи, що складається з 3 скання качанів до вальців 5 і 10, покращення розподілу качанів по ложу вальців і переміщення качанів по робочій поверхні качаноочисного апарата. Комбайн працює таким чином. При русі адаптованого кукурудзозбирального комбайну вздовж рядків стебла кукурудзи спрямовуються мисами в русло, захоплюються транспортуючими ланцюгами 2 та подаються до качановідокремлювального апарата. Обертаючись назустріч один одному вальці 7 затискають стебла та протягують їх між стриперними пластинами 1 де відбувається відокремлення качанів. Відокремлені качани, разом з утворившимися в результаті відокремлення листостебловими домішками, транспортуються ланцюгами 2 по пластинах 1 і далі по корпусу 3 прямото 63151 4 чно, не втрачаючи повздовжньої орієнтації, подаються на передочисні вальці 5, попередньо очищаються від залишків листостеблової маси та частково від обгортки. Лопатями бітера 4 качани з передочисних вальців 5 подаються на качаноочисні вальця 10, які попарно обертаються назустріч один одному, захоплюють обгортки і відокремлюють їх від качанів. Транспортер 11 збирає з усіх русел комбайна очищені качани та транспортує їх на вивантажувальний елеватор 6, який в свою чергу направляє качани у причеп. Стебла, протягнуті вальцями 7, зрізаються різальним апаратом 8, а встановлений під качановідокремлювальним апаратом подрібнювальний пристрій 9 їх подрібнює та розкидає по поверхні поля. 5 Комп’ютерна верстка А. Рябко 63151 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Adapted combined harvester for maize ears

Автори англійською

Bondarenko Oleksandr Volodymyrovych, Rakul Oleksandr Ivanovych, Pylyp Volodymyr Yehorovych

Назва патенту російською

Адаптированный комбайн для уборки початков кукурузы

Автори російською

Бондаренко Александр Владимирович, Ракул Александр Иванович, Пилип Владимир Егорович

МПК / Мітки

МПК: A01D 45/02

Мітки: комбайн, адаптований, качанів, кукурудзи, збирання
