Адаптований інтегрований різальний апарат

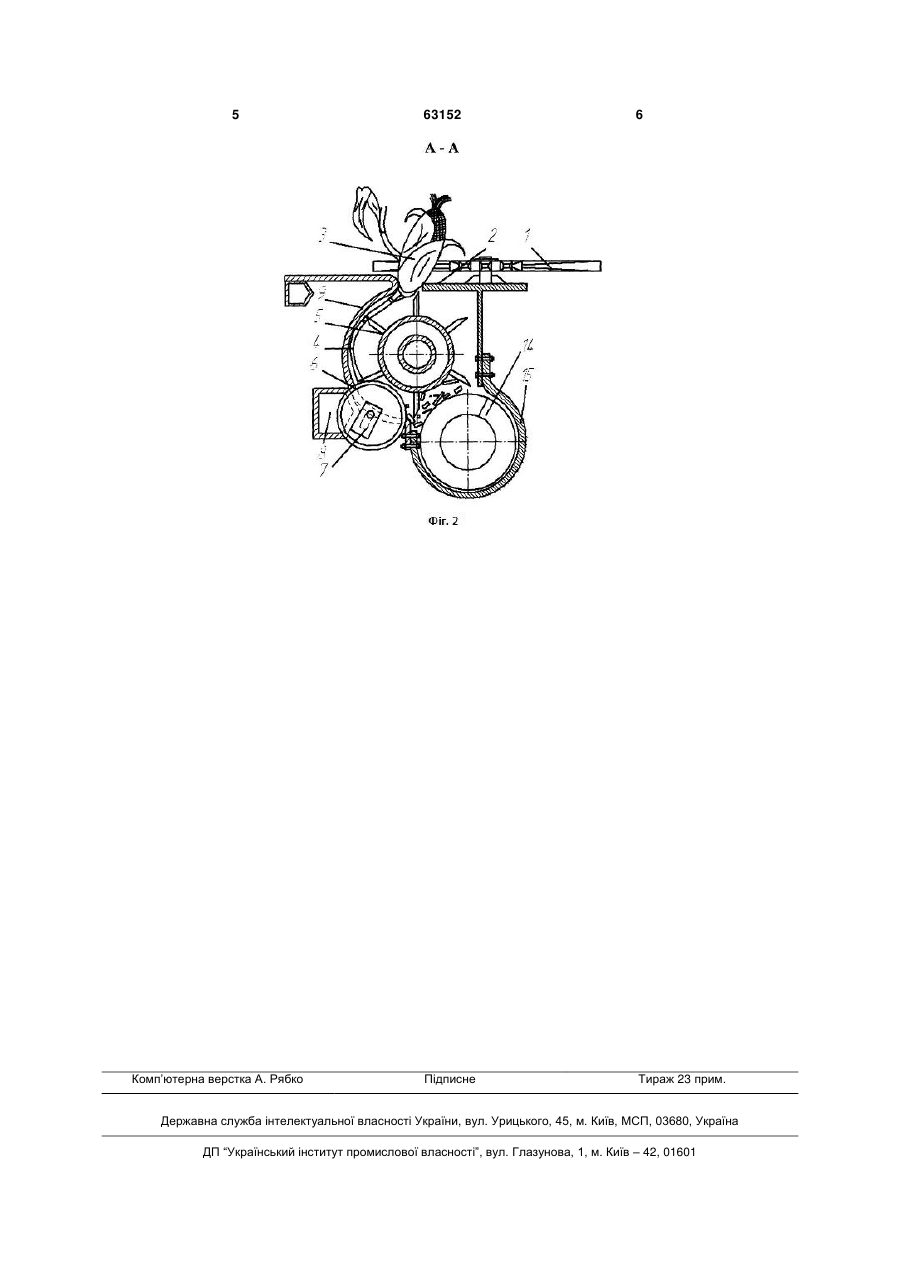

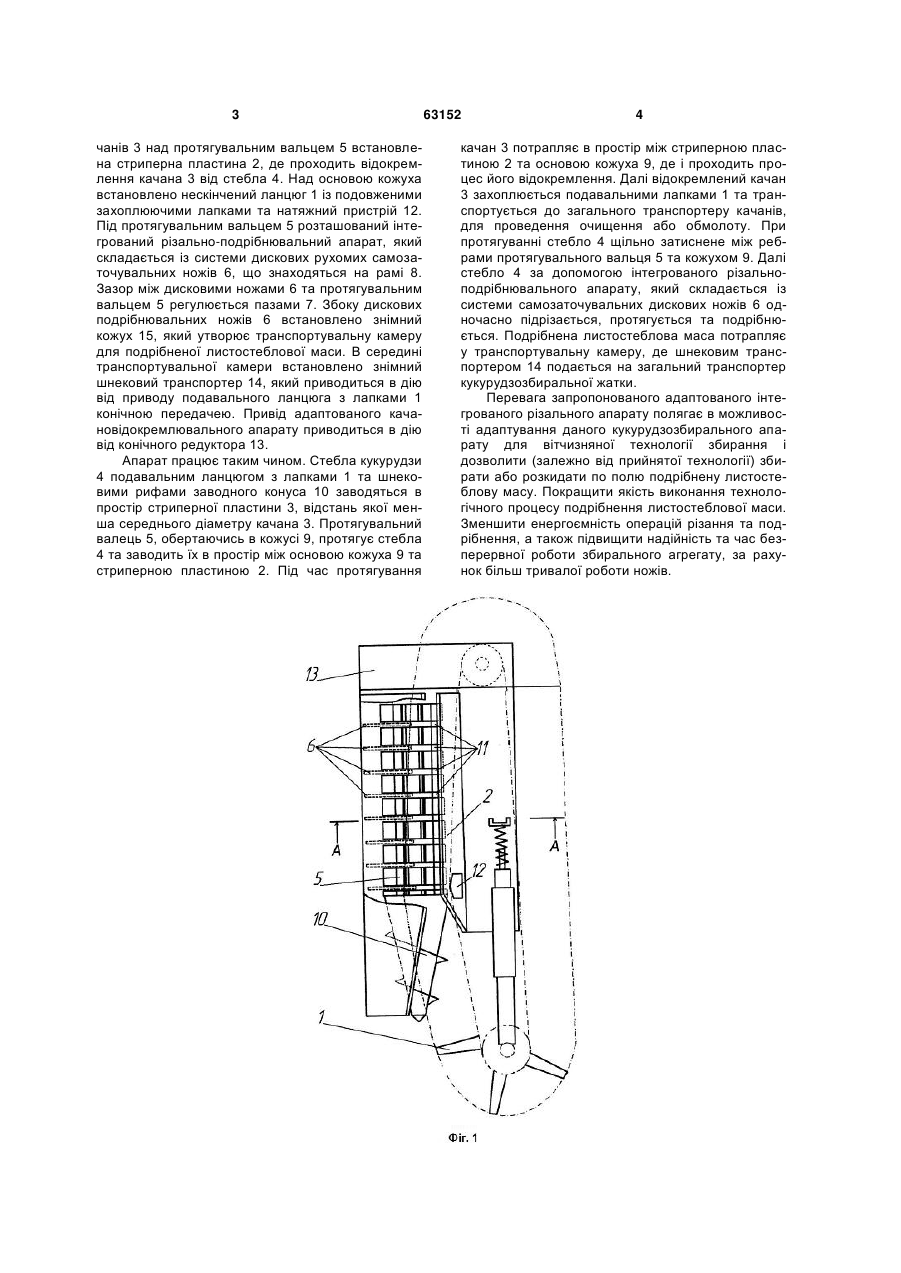

1. Адаптований інтегрований різальний апарат, що складається з одного ротора та інтегрованого різально-подрібнювального апарата, який відрізняється тим, що виконаний з можливістю адаптувати даний апарат до вітчизняної технології збирання кукурудзи і залежно від прийнятої в гос 3 чанів 3 над протягувальним вальцем 5 встановлена стриперна пластина 2, де проходить відокремлення качана 3 від стебла 4. Над основою кожуха встановлено нескінчений ланцюг 1 із подовженими захоплюючими лапками та натяжний пристрій 12. Під протягувальним вальцем 5 розташований інтегрований різально-подрібнювальний апарат, який складається із системи дискових рухомих самозаточувальних ножів 6, що знаходяться на рамі 8. Зазор між дисковими ножами 6 та протягувальним вальцем 5 регулюється пазами 7. Збоку дискових подрібнювальних ножів 6 встановлено знімний кожух 15, який утворює транспортувальну камеру для подрібненої листостеблової маси. В середині транспортувальної камери встановлено знімний шнековий транспортер 14, який приводиться в дію від приводу подавального ланцюга з лапками 1 конічною передачею. Привід адаптованого качановідокремлювального апарату приводиться в дію від конічного редуктора 13. Апарат працює таким чином. Стебла кукурудзи 4 подавальним ланцюгом з лапками 1 та шнековими рифами заводного конуса 10 заводяться в простір стриперної пластини 3, відстань якої менша середнього діаметру качана 3. Протягувальний валець 5, обертаючись в кожусі 9, протягує стебла 4 та заводить їх в простір між основою кожуха 9 та стриперною пластиною 2. Під час протягування 63152 4 качан 3 потрапляє в простір між стриперною пластиною 2 та основою кожуха 9, де і проходить процес його відокремлення. Далі відокремлений качан 3 захоплюється подавальними лапками 1 та транспортується до загального транспортеру качанів, для проведення очищення або обмолоту. При протягуванні стебло 4 щільно затиснене між ребрами протягувального вальця 5 та кожухом 9. Далі стебло 4 за допомогою інтегрованого різальноподрібнювального апарату, який складається із системи самозаточувальних дискових ножів 6 одночасно підрізається, протягується та подрібнюється. Подрібнена листостеблова маса потрапляє у транспортувальну камеру, де шнековим транспортером 14 подається на загальний транспортер кукурудзозбиральної жатки. Перевага запропонованого адаптованого інтегрованого різального апарату полягає в можливості адаптування даного кукурудзозбирального апарату для вітчизняної технології збирання і дозволити (залежно від прийнятої технології) збирати або розкидати по полю подрібнену листостеблову масу. Покращити якість виконання технологічного процесу подрібнення листостеблової маси. Зменшити енергоємність операцій різання та подрібнення, а також підвищити надійність та час безперервної роботи збирального агрегату, за рахунок більш тривалої роботи ножів. 5 Комп’ютерна верстка А. Рябко 63152 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
