Качановідокремлювальний апарат багатофакторної дії
Номер патенту: 63150
Опубліковано: 26.09.2011
Автори: Бондаренко Олександр Володимирович, Ракул Олександр Іванович
Формула / Реферат
Качановідокремлювальний апарат багатофакторної дії, який складається з двох протягувальних вальців, над якими ярусно встановлено стриперні пластини та зірочки з нескінченними ланцюгами, які попарно з'єднані прогумованим матеріалом і рухаються в різні боки, який відрізняється тим, що з внутрішнього боку обох пар нескінченних ланцюгів, зі зміщенням на задану відстань з одного боку відносно іншого, встановлені притискні ролики з пружинними елементами.
Текст

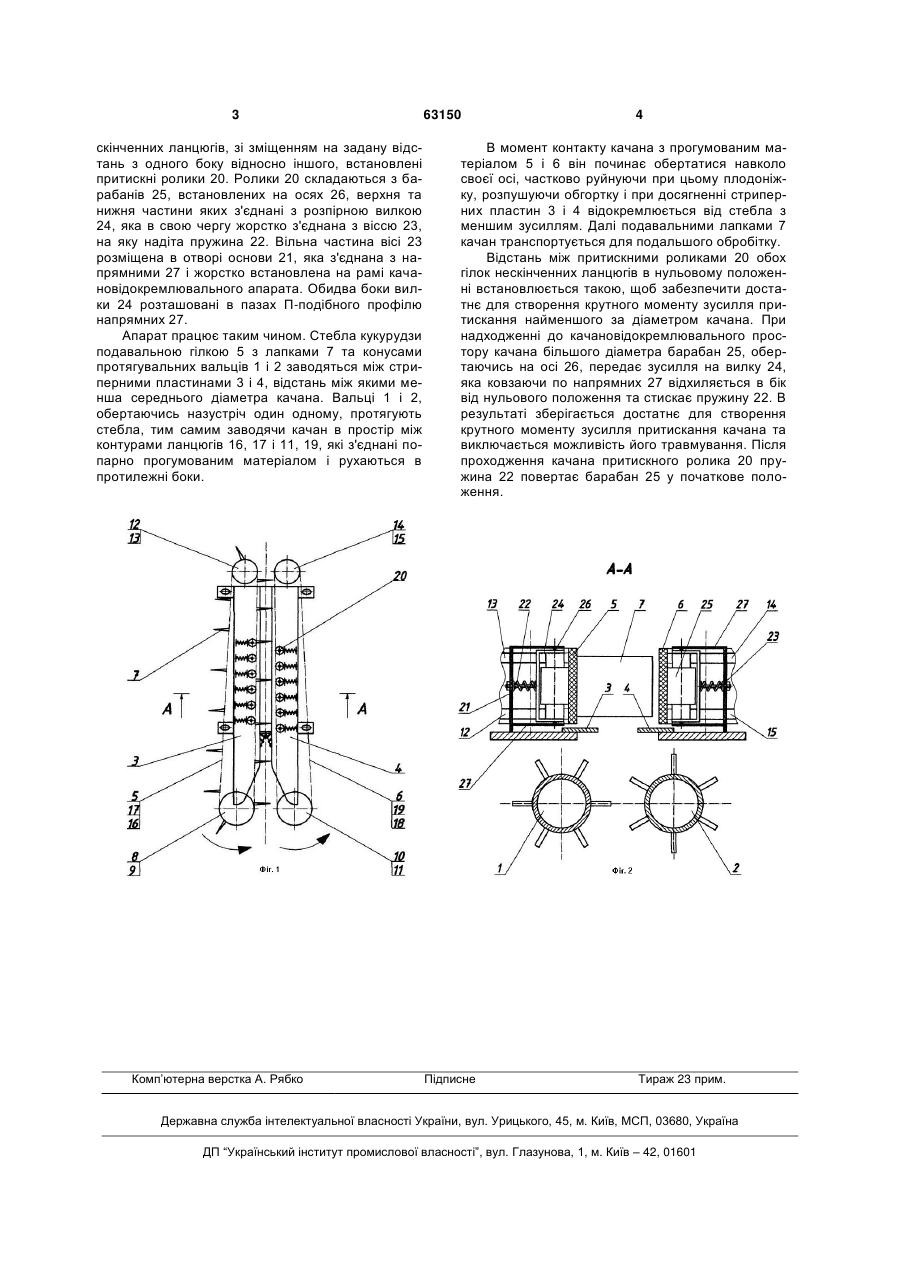

Качановідокремлювальний апарат багатофакторної дії, який складається з двох протягувальних 3 скінченних ланцюгів, зі зміщенням на задану відстань з одного боку відносно іншого, встановлені притискні ролики 20. Ролики 20 складаються з барабанів 25, встановлених на осях 26, верхня та нижня частини яких з'єднані з розпірною вилкою 24, яка в свою чергу жорстко з'єднана з віссю 23, на яку надіта пружина 22. Вільна частина вісі 23 розміщена в отворі основи 21, яка з'єднана з напрямними 27 і жорстко встановлена на рамі качановідокремлювального апарата. Обидва боки вилки 24 розташовані в пазах П-подібного профілю напрямних 27. Апарат працює таким чином. Стебла кукурудзи подавальною гілкою 5 з лапками 7 та конусами протягувальних вальців 1 і 2 заводяться між стриперними пластинами 3 і 4, відстань між якими менша середнього діаметра качана. Вальці 1 і 2, обертаючись назустріч один одному, протягують стебла, тим самим заводячи качан в простір між контурами ланцюгів 16, 17 і 11, 19, які з'єднані попарно прогумованим матеріалом і рухаються в протилежні боки. Комп’ютерна верстка А. Рябко 63150 4 В момент контакту качана з прогумованим матеріалом 5 і 6 він починає обертатися навколо своєї осі, частково руйнуючи при цьому плодоніжку, розпушуючи обгортку і при досягненні стриперних пластин 3 і 4 відокремлюється від стебла з меншим зусиллям. Далі подавальними лапками 7 качан транспортується для подальшого обробітку. Відстань між притискними роликами 20 обох гілок нескінченних ланцюгів в нульовому положенні встановлюється такою, щоб забезпечити достатнє для створення крутного моменту зусилля притискання найменшого за діаметром качана. При надходженні до качановідокремлювального простору качана більшого діаметра барабан 25, обертаючись на осі 26, передає зусилля на вилку 24, яка ковзаючи по напрямних 27 відхиляється в бік від нульового положення та стискає пружину 22. В результаті зберігається достатнє для створення крутного моменту зусилля притискання качана та виключається можливість його травмування. Після проходження качана притискного ролика 20 пружина 22 повертає барабан 25 у початкове положення. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюEar-snapping unit of multiple-factor action
Автори англійськоюBondarenko Oleksandr Volodymyrovych, Rakul Oleksandr Ivanovych
Назва патенту російськоюПочаткоотделительный аппарат многофакторного действия
Автори російськоюБондаренко Александр Владимирович, Ракул Александр Иванович
МПК / Мітки
МПК: A01D 45/02
Мітки: качановідокремлювальний, апарат, дії, багатофакторної
