Спосіб очищення питної води

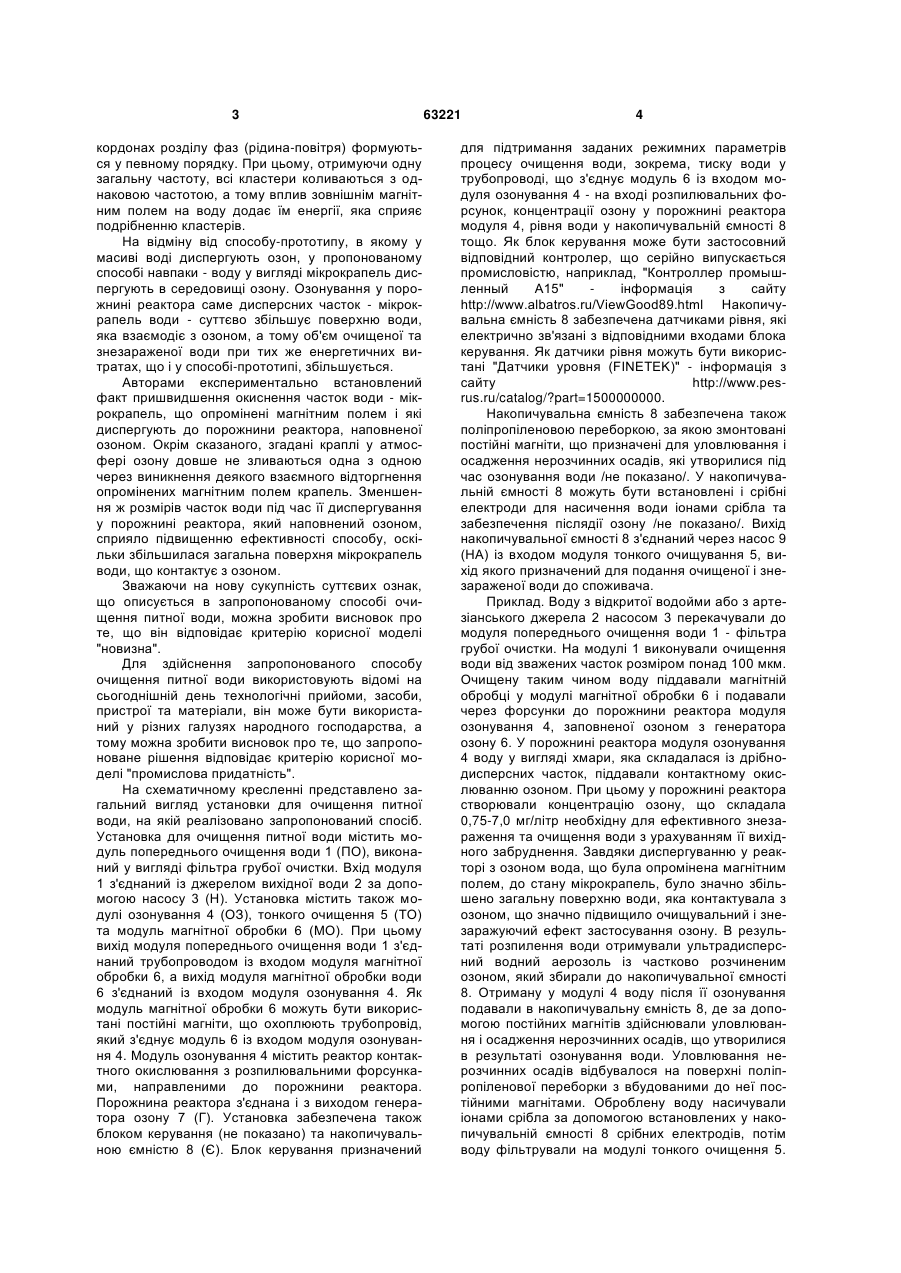

1. Спосіб очищення питної води, під час якого виконують забір води, здійснюють її попередню фільтрацію, піддають озонуванню, тонкій фільтрації, а одержану очищену воду подають споживачеві, який відрізняється тим, що процес озонування виконують у порожнині реактора з озоном, воду до якого подають у вигляді тонкодисперсної розпиленої хмари й проводять контактне окислення озоном часток води згаданої хмари. 2. Спосіб очищення питної води за п. 1, який відрізняється тим, що одночасно з поданням тонкодисперсної розпиленої хмари до порожнини реактора виконують її активацію магнітним полем. (19) (21) u201110219 (22) 19.08.2011 (24) 26.09.2011 (46) 26.09.2011, Бюл.№ 18, 2011 р. (72) ЛОГВІНЕНКО ВІТАЛІЙ БОРИСОВИЧ, МОНАСТИРЬОВ МИКОЛА КОСТЯНТИНОВИЧ, ТАЛАНЧУК ПЕТРО МИХАЙЛОВИЧ, ЯКОВЛЄВ ІГОР ОЛЕГОВИЧ (73) ЛОГВІНЕНКО ВІТАЛІЙ БОРИСОВИЧ, МОНАСТИРЬОВ МИКОЛА КОСТЯНТИНОВИЧ, ТАЛАНЧУК ПЕТРО МИХАЙЛОВИЧ, ЯКОВЛЄВ ІГОР ОЛЕГОВИЧ 3 кордонах розділу фаз (рідина-повітря) формуються у певному порядку. При цьому, отримуючи одну загальну частоту, всі кластери коливаються з однаковою частотою, а тому вплив зовнішнім магнітним полем на воду додає їм енергії, яка сприяє подрібненню кластерів. На відміну від способу-прототипу, в якому у масиві воді диспергують озон, у пропонованому способі навпаки - воду у вигляді мікрокрапель диспергують в середовищі озону. Озонування у порожнині реактора саме дисперсних часток - мікрокрапель води - суттєво збільшує поверхню води, яка взаємодіє з озоном, а тому об'єм очищеної та знезараженої води при тих же енергетичних витратах, що і у способі-прототипі, збільшується. Авторами експериментально встановлений факт пришвидшення окиснення часток води - мікрокрапель, що опромінені магнітним полем і які диспергують до порожнини реактора, наповненої озоном. Окрім сказаного, згадані краплі у атмосфері озону довше не зливаються одна з одною через виникнення деякого взаємного відторгнення опромінених магнітним полем крапель. Зменшення ж розмірів часток води під час її диспергування у порожнині реактора, який наповнений озоном, сприяло підвищенню ефективності способу, оскільки збільшилася загальна поверхня мікрокрапель води, що контактує з озоном. Зважаючи на нову сукупність суттєвих ознак, що описується в запропонованому способі очищення питної води, можна зробити висновок про те, що він відповідає критерію корисної моделі "новизна". Для здійснення запропонованого способу очищення питної води використовують відомі на сьогоднішній день технологічні прийоми, засоби, пристрої та матеріали, він може бути використаний у різних галузях народного господарства, а тому можна зробити висновок про те, що запропоноване рішення відповідає критерію корисної моделі "промислова придатність". На схематичному кресленні представлено загальний вигляд установки для очищення питної води, на якій реалізовано запропонований спосіб. Установка для очищення питної води містить модуль попереднього очищення води 1 (ПО), виконаний у вигляді фільтра грубої очистки. Вхід модуля 1 з'єднаний із джерелом вихідної води 2 за допомогою насосу 3 (Н). Установка містить також модулі озонування 4 (ОЗ), тонкого очищення 5 (ТО) та модуль магнітної обробки 6 (МО). При цьому вихід модуля попереднього очищення води 1 з'єднаний трубопроводом із входом модуля магнітної обробки 6, а вихід модуля магнітної обробки води 6 з'єднаний із входом модуля озонування 4. Як модуль магнітної обробки 6 можуть бути використані постійні магніти, що охоплюють трубопровід, який з'єднує модуль 6 із входом модуля озонування 4. Модуль озонування 4 містить реактор контактного окислювання з розпилювальними форсунками, направленими до порожнини реактора. Порожнина реактора з'єднана і з виходом генератора озону 7 (Г). Установка забезпечена також блоком керування (не показано) та накопичувальною ємністю 8 (Є). Блок керування призначений 63221 4 для підтримання заданих режимних параметрів процесу очищення води, зокрема, тиску води у трубопроводі, що з'єднує модуль 6 із входом модуля озонування 4 - на вході розпилювальних форсунок, концентрації озону у порожнині реактора модуля 4, рівня води у накопичувальній ємності 8 тощо. Як блок керування може бути застосовний відповідний контролер, що серійно випускається промисловістю, наприклад, "Контроллер промышленный А15" інформація з сайту http://www.albatros.ru/ViewGood89.html Накопичувальна ємність 8 забезпечена датчиками рівня, які електрично зв'язані з відповідними входами блока керування. Як датчики рівня можуть бути використані "Датчики уровня (FINETEK)" - інформація з сайту http://www.pesrus.ru/catalog/?part=1500000000. Накопичувальна ємність 8 забезпечена також поліпропіленовою переборкою, за якою змонтовані постійні магніти, що призначені для уловлювання і осадження нерозчинних осадів, які утворилися під час озонування води /не показано/. У накопичувальній ємності 8 можуть бути встановлені і срібні електроди для насичення води іонами срібла та забезпечення післядії озону /не показано/. Вихід накопичувальної ємності 8 з'єднаний через насос 9 (НА) із входом модуля тонкого очищування 5, вихід якого призначений для подання очищеної і знезараженої води до споживача. Приклад. Воду з відкритої водойми або з артезіанського джерела 2 насосом 3 перекачували до модуля попереднього очищення води 1 - фільтра грубої очистки. На модулі 1 виконували очищення води від зважених часток розміром понад 100 мкм. Очищену таким чином воду піддавали магнітній обробці у модулі магнітної обробки 6 і подавали через форсунки до порожнини реактора модуля озонування 4, заповненої озоном з генератора озону 6. У порожнині реактора модуля озонування 4 воду у вигляді хмари, яка складалася із дрібнодисперсних часток, піддавали контактному окислюванню озоном. При цьому у порожнині реактора створювали концентрацію озону, що складала 0,75-7,0 мг/літр необхідну для ефективного знезараження та очищення води з урахуванням її вихідного забруднення. Завдяки диспергуванню у реакторі з озоном вода, що була опромінена магнітним полем, до стану мікрокрапель, було значно збільшено загальну поверхню води, яка контактувала з озоном, що значно підвищило очищувальний і знезаражуючий ефект застосування озону. В результаті розпилення води отримували ультрадисперсний водний аерозоль із частково розчиненим озоном, який збирали до накопичувальної ємності 8. Отриману у модулі 4 воду після її озонування подавали в накопичувальну ємність 8, де за допомогою постійних магнітів здійснювали уловлювання і осадження нерозчинних осадів, що утворилися в результаті озонування води. Уловлювання нерозчинних осадів відбувалося на поверхні поліпропіленової переборки з вбудованими до неї постійними магнітами. Оброблену воду насичували іонами срібла за допомогою встановлених у накопичувальній ємності 8 срібних електродів, потім воду фільтрували на модулі тонкого очищення 5. 5 63221 Після проходження модулів установки з води, яку очищували, було видалено більшість вірусів, бактерій, органічних забруднень та іонів важких металів. Отриману знезаражену і очищену воду досліПоказники Мутність Кольоровість Окислюваність Нітрати Хлор воль. Залізо заг. Хром загальний Марганець Фенол Хлороформ Індекс кишкової палички джували і подавали споживачеві. Результати досліджень води, отриманої пропонованим способом, представлені у таблиці: Одиниці вимірів Вихідна вода мг-екв/л градус мг Ог/л мг/л мг/л мг/л мг/л мг/л мкг/л мкг/л Комп’ютерна верстка І. Скворцова 6 22 77 2,9 100 2,1 7,61 1,3 0,81 5,1 175 Вода після очищення 0,1 5 1,8 12
