Глибинний електричний нагрівник

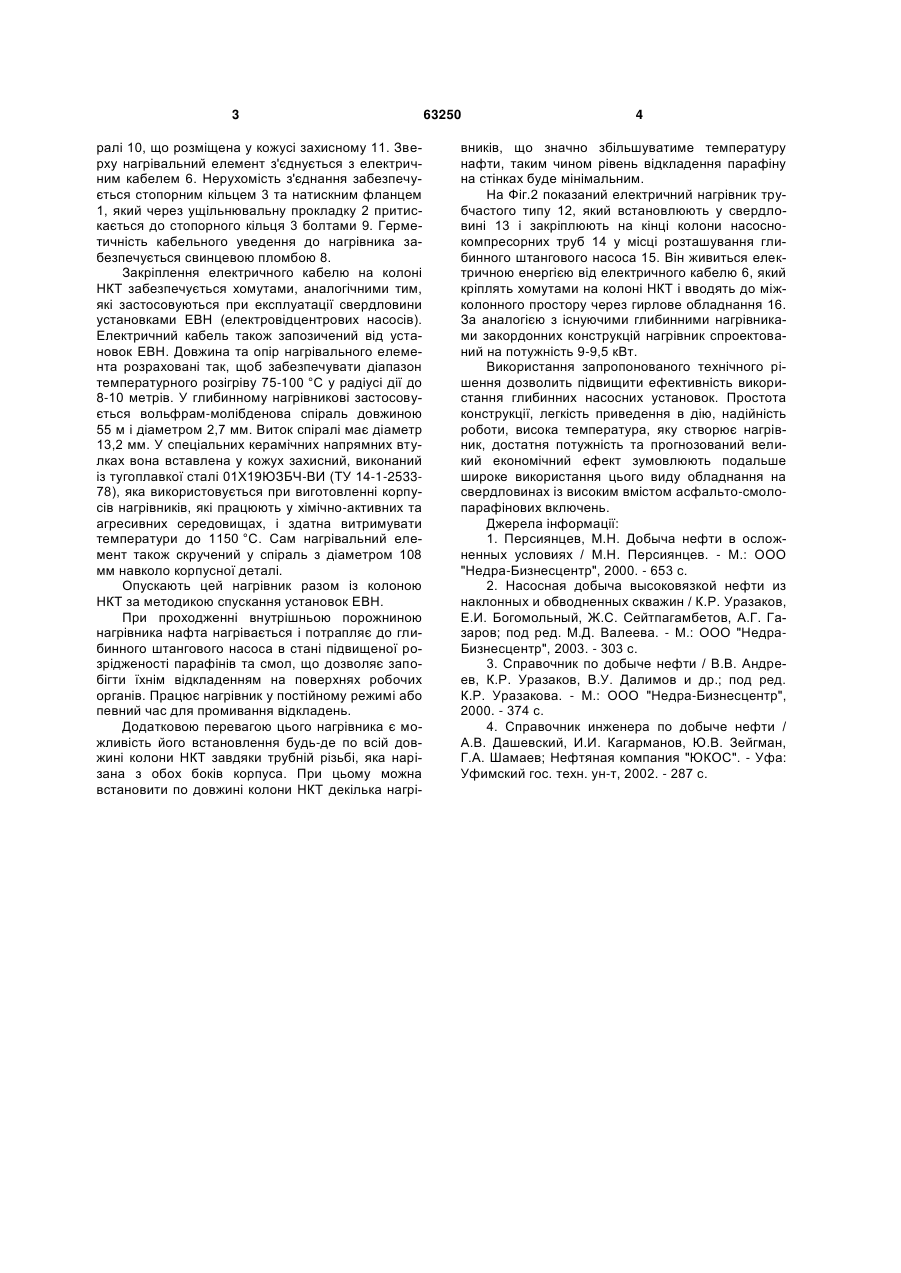

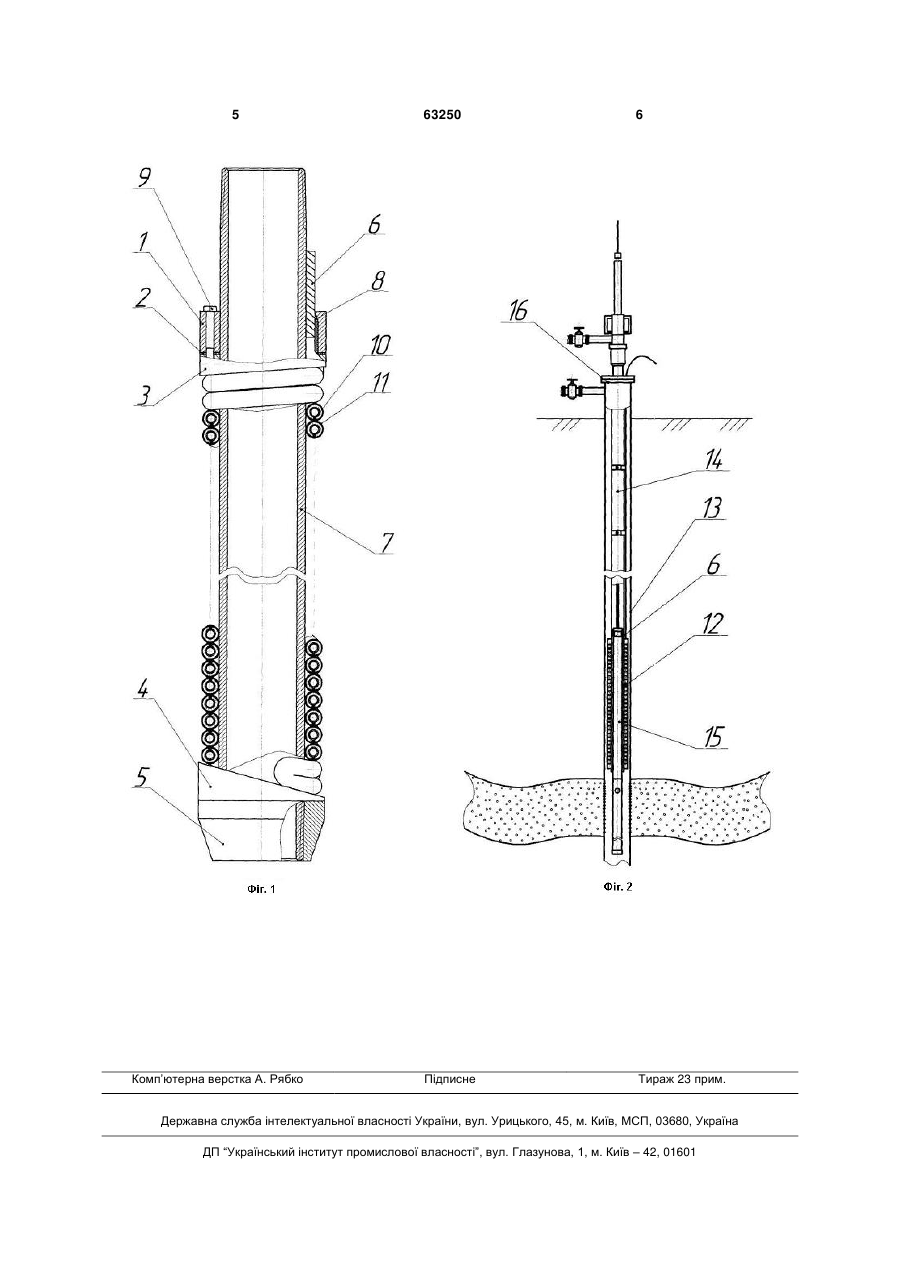

Глибинний електричний нагрівник, який містить нагрівальну спіраль, електричний кабель і ущільнення кабельне, який відрізняється тим, що нагрівник виконують трубчастого типу, встановлюють та закріплюють на кінці колони насоснокомпресорних труб у місці розташування глибинного штангового насоса. (19) (21) u201014981 (22) 13.12.2010 (24) 10.10.2011 (46) 10.10.2011, Бюл.№ 19, 2011 р. (72) КОРОБКО БОГДАН ОЛЕГОВИЧ, МАТВІЄНКО АНДРІЙ МИХАЙЛОВИЧ, ТУРЖАНСЬКИЙ ПАВЛО ВОЛОДИМИРОВИЧ (73) ПОЛТАВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМ. ЮРІЯ КОНДРАТЮКА 3 ралі 10, що розміщена у кожусі захисному 11. Зверху нагрівальний елемент з'єднується з електричним кабелем 6. Нерухомість з'єднання забезпечується стопорним кільцем 3 та натискним фланцем 1, який через ущільнювальну прокладку 2 притискається до стопорного кільця 3 болтами 9. Герметичність кабельного уведення до нагрівника забезпечується свинцевою пломбою 8. Закріплення електричного кабелю на колоні НКТ забезпечується хомутами, аналогічними тим, які застосовуються при експлуатації свердловини установками ЕВН (електровідцентрових насосів). Електричний кабель також запозичений від установок ЕВН. Довжина та опір нагрівального елемента розраховані так, щоб забезпечувати діапазон температурного розігріву 75-100 °C у радіусі дії до 8-10 метрів. У глибинному нагрівникові застосовується вольфрам-молібденова спіраль довжиною 55 м і діаметром 2,7 мм. Виток спіралі має діаметр 13,2 мм. У спеціальних керамічних напрямних втулках вона вставлена у кожух захисний, виконаний із тугоплавкої сталі 01Х19ЮЗБЧ-ВИ (ТУ 14-1-253378), яка використовується при виготовленні корпусів нагрівників, які працюють у хімічно-активних та агресивних середовищах, і здатна витримувати температури до 1150 °C. Сам нагрівальний елемент також скручений у спіраль з діаметром 108 мм навколо корпусної деталі. Опускають цей нагрівник разом із колоною НКТ за методикою спускання установок ЕВН. При проходженні внутрішньою порожниною нагрівника нафта нагрівається і потрапляє до глибинного штангового насоса в стані підвищеної розрідженості парафінів та смол, що дозволяє запобігти їхнім відкладенням на поверхнях робочих органів. Працює нагрівник у постійному режимі або певний час для промивання відкладень. Додатковою перевагою цього нагрівника є можливість його встановлення будь-де по всій довжині колони НКТ завдяки трубній різьбі, яка нарізана з обох боків корпуса. При цьому можна встановити по довжині колони НКТ декілька нагрі 63250 4 вників, що значно збільшуватиме температуру нафти, таким чином рівень відкладення парафіну на стінках буде мінімальним. На Фіг.2 показаний електричний нагрівник трубчастого типу 12, який встановлюють у свердловині 13 і закріплюють на кінці колони насоснокомпресорних труб 14 у місці розташування глибинного штангового насоса 15. Він живиться електричною енергією від електричного кабелю 6, який кріплять хомутами на колоні НКТ і вводять до міжколонного простору через гирлове обладнання 16. За аналогією з існуючими глибинними нагрівниками закордонних конструкцій нагрівник спроектований на потужність 9-9,5 кВт. Використання запропонованого технічного рішення дозволить підвищити ефективність використання глибинних насосних установок. Простота конструкції, легкість приведення в дію, надійність роботи, висока температура, яку створює нагрівник, достатня потужність та прогнозований великий економічний ефект зумовлюють подальше широке використання цього виду обладнання на свердловинах із високим вмістом асфальто-смолопарафінових включень. Джерела інформації: 1. Персиянцев, М.Н. Добыча нефти в осложненных условиях / М.Н. Персиянцев. - Μ.: ООО "Недра-Бизнесцентр", 2000. - 653 с. 2. Насосная добыча высоковязкой нефти из наклонных и обводненных скважин / К.Р. Уразаков, Е.И. Богомольный, Ж.С. Сейтпагамбетов, А.Г. Газаров; под ред. М.Д. Валеева. - М.: ООО "НедраБизнесцентр", 2003. - 303 с. 3. Справочник по добыче нефти / В.В. Андреев, К.Р. Уразаков, В.У. Далимов и др.; под ред. К.Р. Уразакова. - М.: ООО "Недра-Бизнесцентр", 2000. - 374 с. 4. Справочник инженера по добыче нефти / А.В. Дашевский, И.И. Кагарманов, Ю.В. Зейгман, Г.А. Шамаев; Нефтяная компания "ЮКОС". - Уфа: Уфимский гос. техн. ун-т, 2002. - 287 с. 5 Комп’ютерна верстка А. Рябко 63250 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
