Боковий подільник жатки

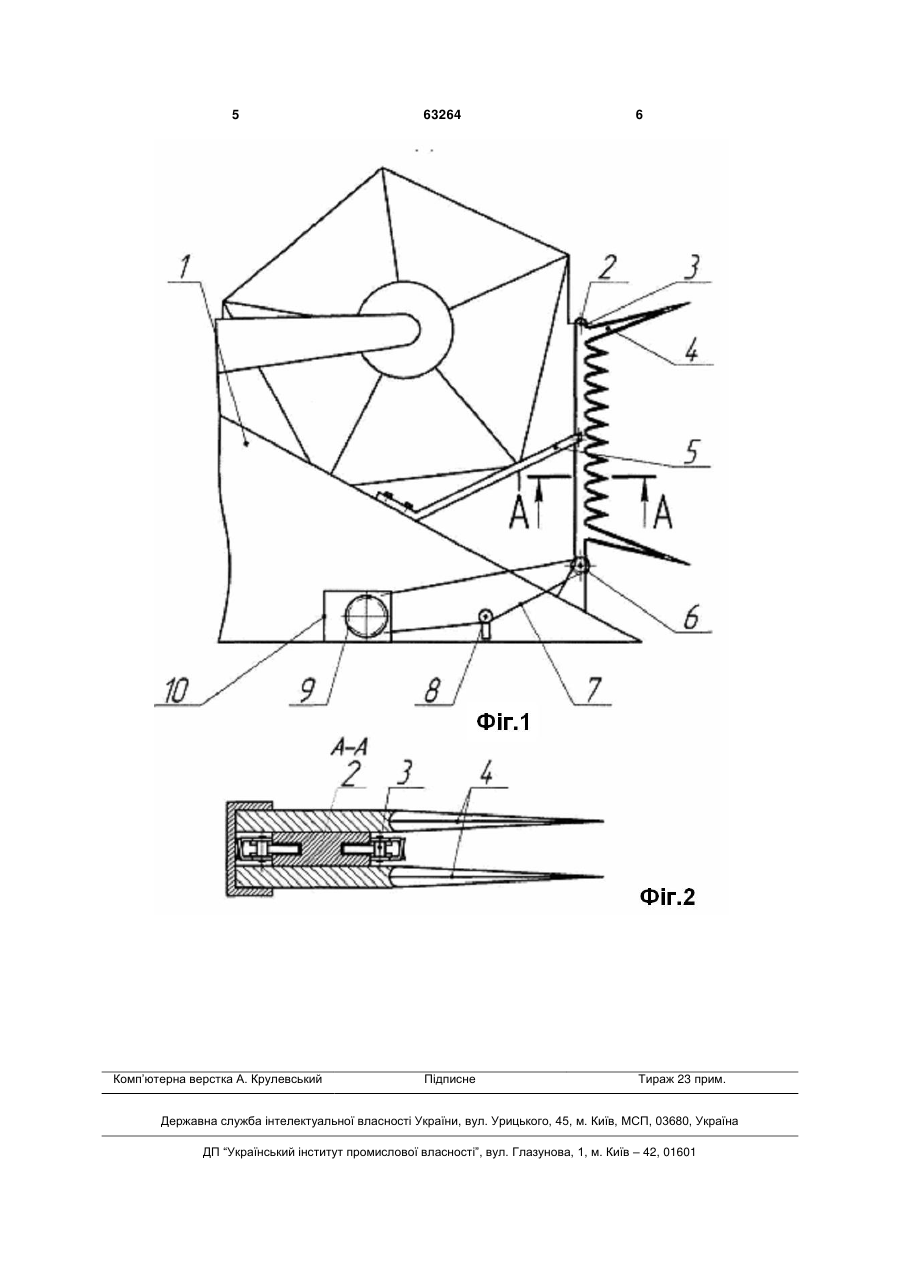

Боковий подільник жатки, що містить протирізальні пластини та різальний елемент, який відрізняється тим, що містить дві нерухомі протирізальні пластини, леза яких заточені під кутом, а кромки загартовані для покращення їх міцності, та активний різальний елемент - ланцюг з зубцями, і розташований попереду мотовила жатки по висоті скошуваної маси. (19) (21) u201100254 (22) 10.01.2011 (24) 10.10.2011 (46) 10.10.2011, Бюл.№ 19, 2011 р. (72) ДОВЖИК МИХАЙЛО ЯКОВИЧ, МЕЛЬНИК ІВАН ІВАНОВИЧ, ЗУБКО ВЛАДИСЛАВ МИКОЛАЙОВИЧ, СЕРГІЄНКО ОЛЕКСАНДР СЕРГІЙОВИЧ, ЧЕПІЖНИЙ АНДРІЙ ВОЛОДИМИРОВИЧ (73) СУМСЬКИЙ НАЦІОНАЛЬНИЙ АГРАРНИЙ 3 бокового подільника жатки, що пропонується, є боковий подільник, що містить рухомий ніж з вертикально розташованою протирізальною пластиною. В роботі бокового подільника використовується дисковий ніж, на поверхні якого рівномірно розташовані зубці, протиріз, який має форму півзірочки, з великою кількістю зубців (напрямних). Крайні зуби мають більш довгу форму. Взаємодія ножа з такою протирізальною пластиною при мінімально допустимому зазорі дає змогу зменшити вібрацію стебел, що зрізуються. [Патент України на корисну модель № 30799, кл. A01D 45/00, A01D 43/00, A01F 11/00, 2008]. Боковий подільник працює таким чином: диск, змонтований на корпусі жатки з однієї або двох сторін, в залежності від схеми збирання ріпаку, приводиться в дію гідродвигуном за допомогою пасової передачі через шківи. Під час руху комбайна диск і протирізальна пластина рухаються вздовж ріпакової маси. Завдяки великій кількості зубців протирізальна пластина плавно входить у переплетену ріпакову масу і рівномірно розподіляє стебла по зубах протиріза. Коли стебла захоплюються зубом диска, вони здавлюються і плавно обрізуються. Головним недоліком даного пристрою є його велика маса та велика кількість енергії, що витрачається для приведення дискового ножа в дію. В основу корисної моделі ставиться задача зменшити втрати насіння ріпаку при його прямому комбайнуванні. Поставлена задача вирішується таким чином. На кресленні (Фіг. 1, 2) представлено загальну схему бокового подільника. Суть корисної моделі полягає в тому, що боковий подільник містить дві нерухомі протирізальні пластини 4, леза яких заточені під кутом, кромки загартовані для покращення їх міцності, та активний різальний елемент - ланцюг з зубцями 3, і роз 63264 4 ташований попереду мотовила жатки по висоті скошуваної маси. Протирізальні пластини частково виконують функцію ножів - надрізають стебла. Основне розділення маси відбувається за рахунок того, що стебло жорстко фіксується в міжзубових отворах правого та лівого протирізів і перерізається ланцюгом 3, який обертається на зірочках 2 і 6. Протирізальні пластини з ланцюгом 3, який приводиться в дію від гідродвигуна 10, закріплені вертикально до різального апарата жатки. Регулювання подільника здійснюється за допомогою фіксатора 5, що закріплений болтами на корпусі жатки 1. Привід на ланцюг передається від гідродвигуна пасовою передачею 7 та зірочками 9 і 6. Регулювання натягу паса відбувається за допомогою натяжного колеса 8. Боковий подільник працює таким чином. Під час проведення прямого комбайнування від гідродвигуна 10 через зірочки 9 та 6 приводиться в роботу ланцюг з зубами 3. Першими з хлібною масою починають контактувати зубці лівої та правої протирізальних пластин 4. Вони чітко відокремлюють масу, яка іде на обмолот, від тієї, що залишиться стояти. За рахунок коротких зубів на пластині 4 та їх великої кількості хлібна маса буде піддаватись мінімальній вібрації. Рухаючись по зубах протирізальних пластин 4, стебло защемляється з обох боків і розрізається зубцями ланцюга 3. Зрізана стеблова маса надходить на жатну частину та йде на обмолот. Така конструкція подільника дає змогу відокремлювати зрізану хлібну масу більш ефективно та з меншою вібрацією. В результаті зменшуються втрати насіння ріпаку за жаткою та інтенсифікується процес скошування рослинної маси ріпаку. Корисна модель може бути використана в сільському господарстві для збирання ріпаку прямим комбайнуванням. 5 Комп’ютерна верстка А. Крулевський 63264 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
