Установка для виробництва рідкого синтетичного палива та пірокарбону з побутового сміття, резинотехнічних виробів та відходів з полімерних матеріалів

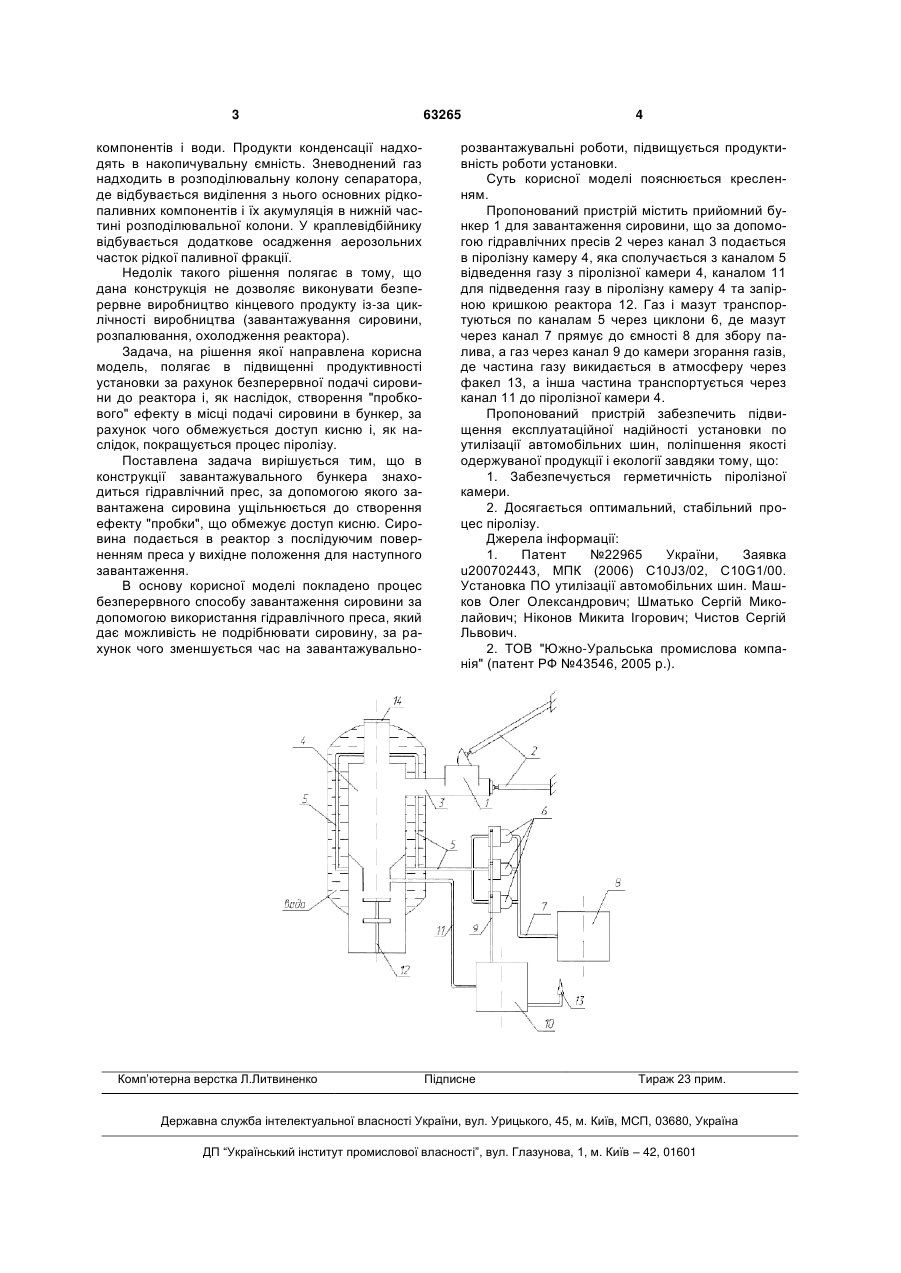

Установка для виробництва рідкого синтетичного палива та пірокарбону, що містить завантажувальний бункер, з'єднаний безпосередньо з реактором з каналом відведення газу та каналом підведення газу в реактор, циклони, канал відведення газу до камери згорання газу, камеру згорання газу, канал відведення піролізної рідини, ємність для збору піролізної рідини і охолоджувальну рубашку з отворами для циркуляції води, при 3 компонентів і води. Продукти конденсації надходять в накопичувальну ємність. Зневоднений газ надходить в розподілювальну колону сепаратора, де відбувається виділення з нього основних рідкопаливних компонентів і їх акумуляція в нижній частині розподілювальної колони. У краплевідбійнику відбувається додаткове осадження аерозольних часток рідкої паливної фракції. Недолік такого рішення полягає в тому, що дана конструкція не дозволяє виконувати безперервне виробництво кінцевого продукту із-за циклічності виробництва (завантажування сировини, розпалювання, охолодження реактора). Задача, на рішення якої направлена корисна модель, полягає в підвищенні продуктивності установки за рахунок безперервної подачі сировини до реактора і, як наслідок, створення "пробкового" ефекту в місці подачі сировини в бункер, за рахунок чого обмежується доступ кисню і, як наслідок, покращується процес піролізу. Поставлена задача вирішується тим, що в конструкції завантажувального бункера знаходиться гідравлічний прес, за допомогою якого завантажена сировина ущільнюється до створення ефекту "пробки", що обмежує доступ кисню. Сировина подається в реактор з послідуючим поверненням преса у вихідне положення для наступного завантаження. В основу корисної моделі покладено процес безперервного способу завантаження сировини за допомогою використання гідравлічного преса, який дає можливість не подрібнювати сировину, за рахунок чого зменшується час на завантажувально Комп’ютерна верстка Л.Литвиненко 63265 4 розвантажувальні роботи, підвищується продуктивність роботи установки. Суть корисної моделі пояснюється кресленням. Пропонований пристрій містить прийомний бункер 1 для завантаження сировини, що за допомогою гідравлічних пресів 2 через канал 3 подається в піролізну камеру 4, яка сполучається з каналом 5 відведення газу з піролізної камери 4, каналом 11 для підведення газу в піролізну камеру 4 та запірною кришкою реактора 12. Газ і мазут транспортуються по каналам 5 через циклони 6, де мазут через канал 7 прямує до ємності 8 для збору палива, а газ через канал 9 до камери згорання газів, де частина газу викидається в атмосферу через факел 13, а інша частина транспортується через канал 11 до піролізної камери 4. Пропонований пристрій забезпечить підвищення експлуатаційної надійності установки по утилізації автомобільних шин, поліпшення якості одержуваної продукції і екології завдяки тому, що: 1. Забезпечується герметичність піролізної камери. 2. Досягається оптимальний, стабільний процес піролізу. Джерела інформації: 1. Патент №22965 України, Заявка u200702443, МПК (2006) C10J3/02, C10G1/00. Установка ПО утилізації автомобільних шин. Машков Олег Олександрович; Шматько Сергій Миколайович; Ніконов Микита Ігорович; Чистов Сергій Львович. 2. ТОВ "Южно-Уральська промислова компанія" (патент РФ №43546, 2005 p.). Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
