Триконтурний теплообмінник для геотермального теплопостачання

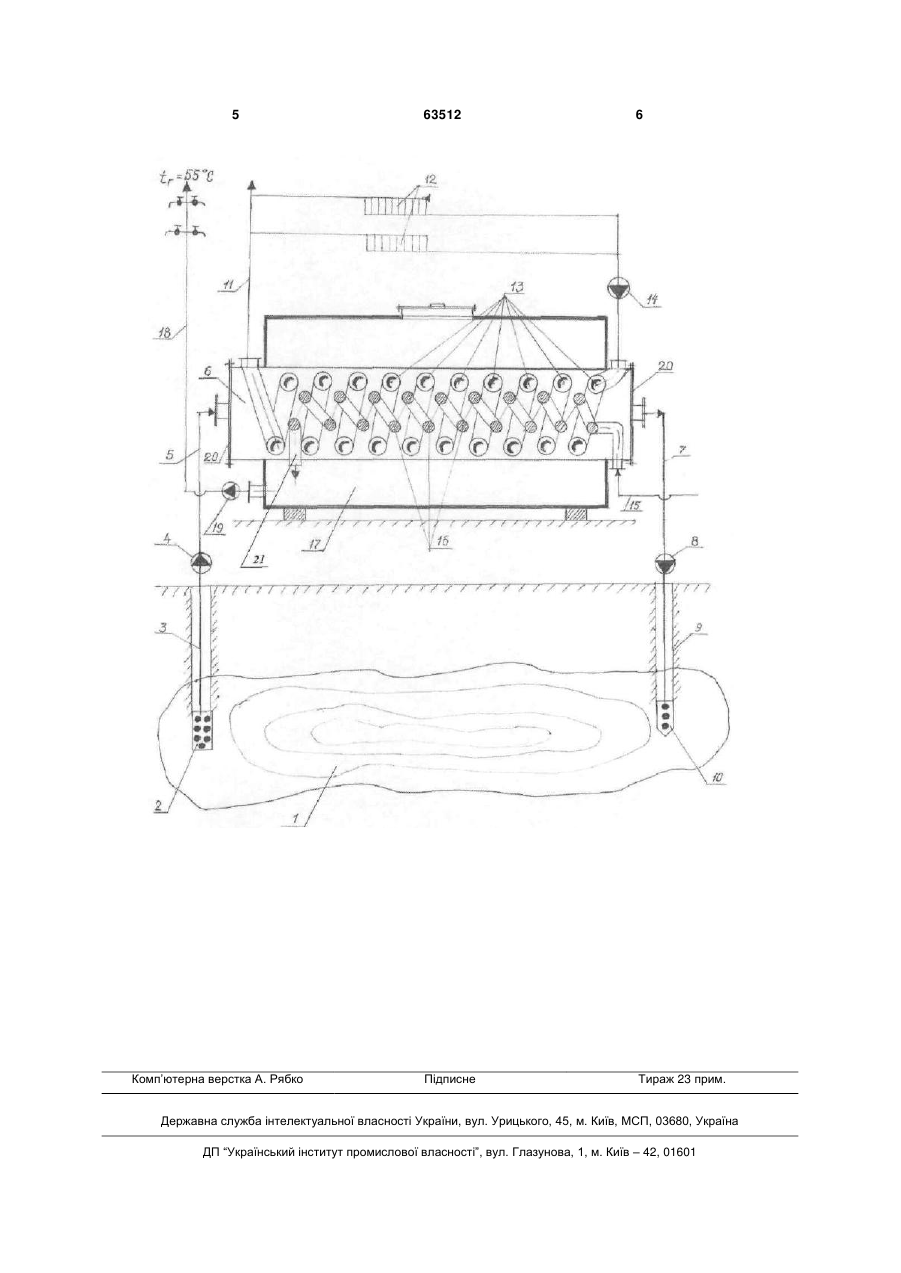

Триконтурний теплообмінник для геотермального теплопостачання, що містить замкнені і розі 3 верхню-спіраль 13, циркуляційний насос 14 розімкненого контуру третього теплоносія, що включає лінію підведення водопровідної води 15, меншу теплообмінну поверхню - спіраль 16, акумулюючу ємність 17, лінію гарячої води 18, підвищуючий насос 19, розбірні фланці 20 і вихідний патрубок 21. Схема працює таким чином: Первинний теплоносій з температурою 150200 °C геотермального джерела 1 через фільтрнасадку 2 по підйомній свердловині 3, за допомогою насоса 4, через лінію підведення 5, надходить в міжтрубний простір роз'ємного теплообмінника 6, в якій охолоджується до 60-65 °C і по відвідній лінії 7, за допомогою закачуючого насосу 8, через опускну свердловину 9 в скидну насадку 10, скидається в геотермальне джерело 1. Геотермальна вода віддає свою теплоту через зовнішню теплообмінну поверхню - спіраль 13 теплоносію, який нагрівається до 90-100 °C, циркулюючому по замкнутому опалювальному контуру 11, через обігріваючі споживача елементи 12, де охолоджується до температури 65 °C з допомогою циркуляційного насосу 14, потім знову повертається в теплообмінну поверхню-спіраль 13 за новим зарядом теплоти. Через внутрішню теплообмінну поверхню спіраль 16 передається теплота третьому тепло 63512 4 носію, циркулюючому по розімкненому контуру, через патрубок 21 поступає в акумулюючу ємність 17, через лінію підведення водопровідної води 15 із водопроводу. Цей теплоносій звичайною температурою 5…15 °C підігрівається в теплообмінній поверхні 16, спіральному типу, до температури 55 °C, через патрубок 21 звідки надходить в акумулюючу ємність 17, з якої по мірі водорозбору подається по лінії підведення водопровідної води 18 за допомогою підвищуючого насосу 19 в систему гарячого водопостачання. Для чистки теплообмінних поверхонь - спіралей 13 і 16 від накипу передбачені розбірні фланці 20 на торцях триконтурного теплообмінника. Застосування пропонованої корисної моделі дозволяє зменшити металоємність при одній і тій же продуктивності на 25 %, підвищити коефіцієнт теплопередачі на 30 %, а наявність акумулюючої ємності зменшує коефіцієнт годинної нерівномірності протягом доби до 1,5 замість 2,5. Джерела інформації: 1. Зингер Н.М., Гидравлические и теплове режимы теплофикационных систем. М.: "Энергия", 1976. - С. 256. 2. А.С. СССР, №654832,1079, Бюл. №12 (прототип). 5 Комп’ютерна верстка А. Рябко 63512 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
