Система водяного теплопостачання

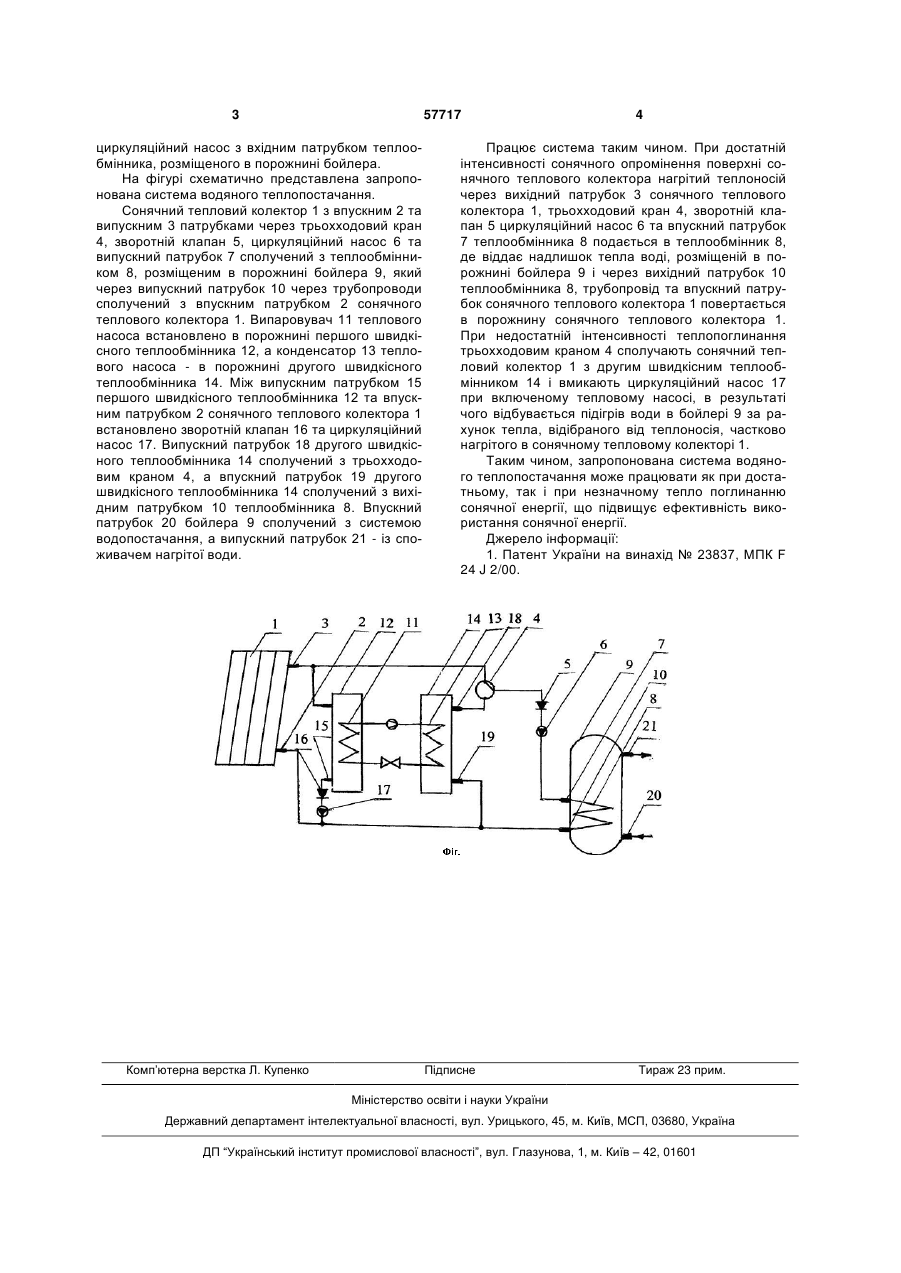

Система водяного теплопостачання, яка містить принаймні один сонячний тепловий колектор, бойлер з розміщеним в його порожнині теплообмінником, при цьому сонячний тепловий колектор, теплообмінник і трубопроводи, які їх з'єднують, складають замкнену систему, заповнену теплоносієм, бойлер через впускний патрубок сполучений з системою водопостачання, а через випускний патрубок - із споживачем нагрітої води, яка відрізняється тим, що вона додатково містить тепловий насос, два швидкісних теплообмінники у вигляді 3 57717 циркуляційний насос з вхідним патрубком теплообмінника, розміщеного в порожнині бойлера. На фігурі схематично представлена запропонована система водяного теплопостачання. Сонячний тепловий колектор 1 з впускним 2 та випускним 3 патрубками через трьохходовий кран 4, зворотній клапан 5, циркуляційний насос 6 та випускний патрубок 7 сполучений з теплообмінником 8, розміщеним в порожнині бойлера 9, який через випускний патрубок 10 через трубопроводи сполучений з впускним патрубком 2 сонячного теплового колектора 1. Випаровувач 11 теплового насоса встановлено в порожнині першого швидкісного теплообмінника 12, а конденсатор 13 теплового насоса - в порожнині другого швидкісного теплообмінника 14. Між випускним патрубком 15 першого швидкісного теплообмінника 12 та впускним патрубком 2 сонячного теплового колектора 1 встановлено зворотній клапан 16 та циркуляційний насос 17. Випускний патрубок 18 другого швидкісного теплообмінника 14 сполучений з трьохходовим краном 4, а впускний патрубок 19 другого швидкісного теплообмінника 14 сполучений з вихідним патрубком 10 теплообмінника 8. Впускний патрубок 20 бойлера 9 сполучений з системою водопостачання, а випускний патрубок 21 - із споживачем нагрітої води. Комп’ютерна верстка Л. Купенко 4 Працює система таким чином. При достатній інтенсивності сонячного опромінення поверхні сонячного теплового колектора нагрітий теплоносій через вихідний патрубок 3 сонячного теплового колектора 1, трьохходовий кран 4, зворотній клапан 5 циркуляційний насос 6 та впускний патрубок 7 теплообмінника 8 подається в теплообмінник 8, де віддає надлишок тепла воді, розміщеній в порожнині бойлера 9 і через вихідний патрубок 10 теплообмінника 8, трубопровід та впускний патрубок сонячного теплового колектора 1 повертається в порожнину сонячного теплового колектора 1. При недостатній інтенсивності теплопоглинання трьохходовим краном 4 сполучають сонячний тепловий колектор 1 з другим швидкісним теплообмінником 14 і вмикають циркуляційний насос 17 при включеному тепловому насосі, в результаті чого відбувається підігрів води в бойлері 9 за рахунок тепла, відібраного від теплоносія, частково нагрітого в сонячному тепловому колекторі 1. Таким чином, запропонована система водяного теплопостачання може працювати як при достатньому, так і при незначному тепло поглинанню сонячної енергії, що підвищує ефективність використання сонячної енергії. Джерело інформації: 1. Патент України на винахід № 23837, МПК F 24 J 2/00. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
