Ківш екскаватора

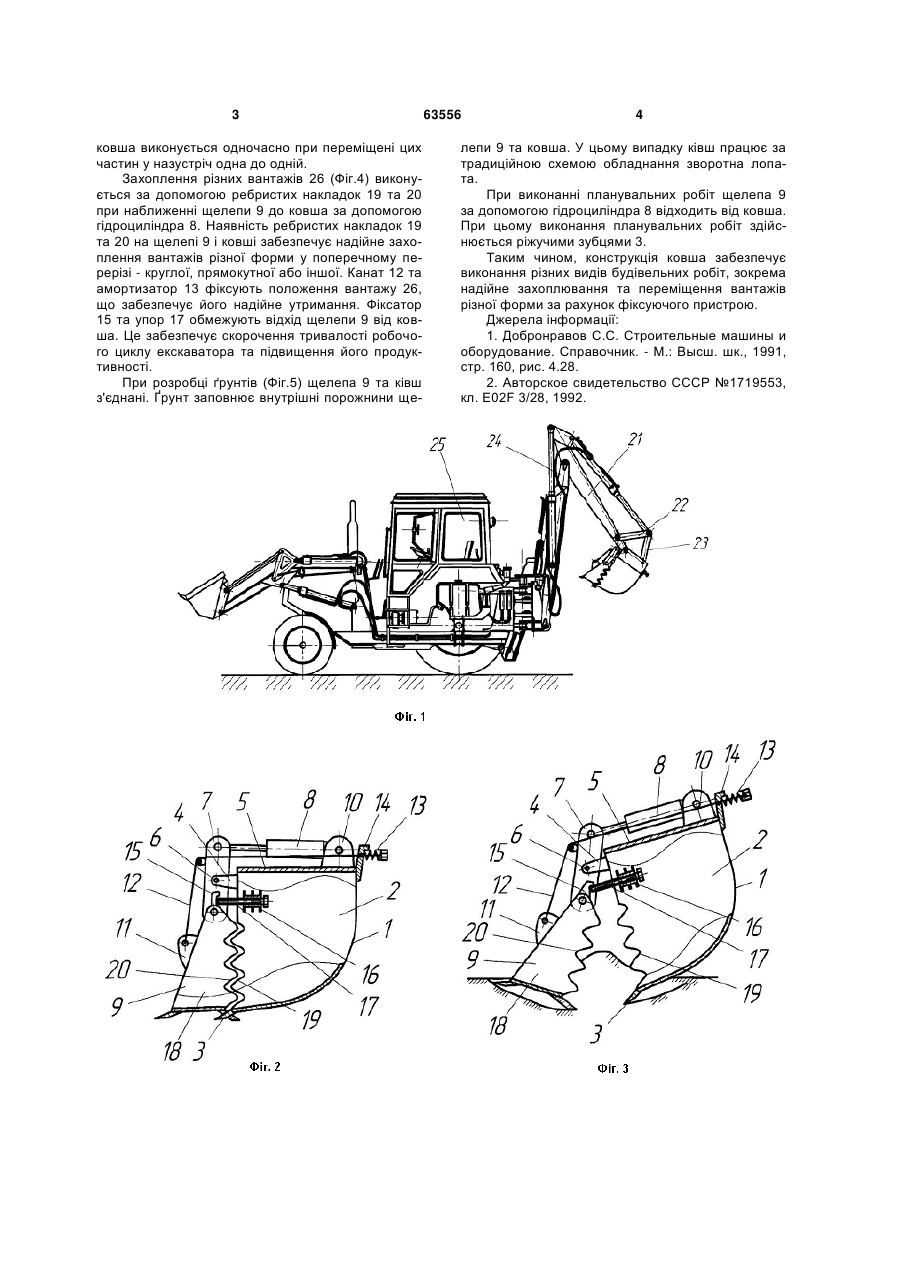

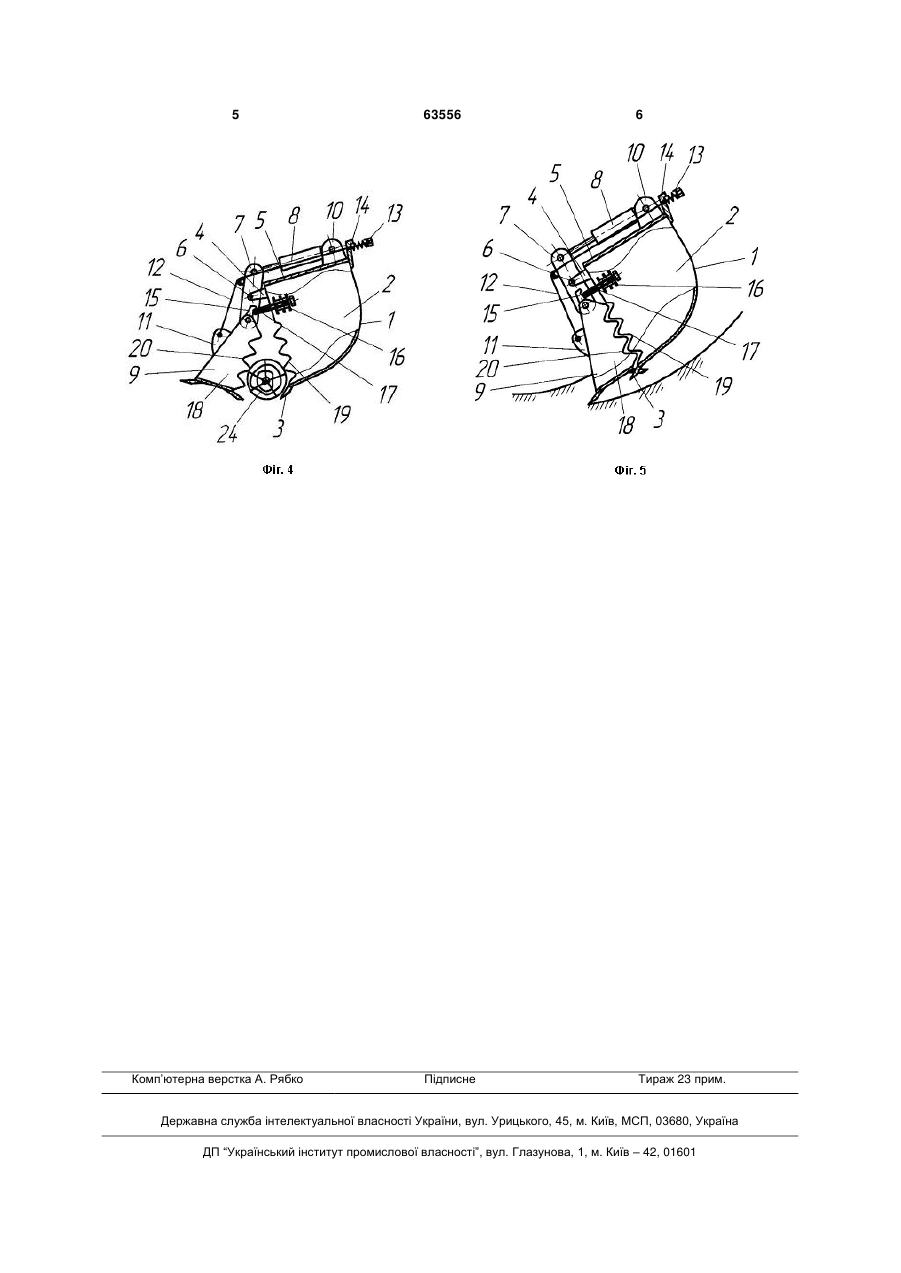

Ківш екскаватора, що містить днище, бічні стінки, ріжучі зубці, щелепу з гідроциліндром її керування, який відрізняється тим, що додатково оснащений важелем, встановленим між щелепою і гідроциліндром, фіксуючим пристроєм, виконаним у вигляді каната з амортизатором, змонтованим на днищі, причому канат закріплений на щелепі та в амортизаторі, верхня частина щелепи оснащена фіксатором, а на бічній стінці ковша встановлений упор. (19) (21) u201103658 (22) 28.03.2011 (24) 10.10.2011 (46) 10.10.2011, Бюл.№ 19, 2011 р. (72) ХМАРА ЛЕОНІД АНДРІЙОВИЧ, ШАТОВ СЕРГІЙ ВАСИЛЬОВИЧ, БУТЕНКО ОЛЕКСАНДР АНАТОЛІЙОВИЧ, ТРІФОНОВ ІВАН ВОЛОДИМИРОВИЧ, КУРОЧКА ВОЛОДИМИР ІЛЛІЧ, КРЕКНІН КИРИЛО АНДРІЙОВИЧ (73) ХМАРА ЛЕОНІД АНДРІЙОВИЧ, ШАТОВ СЕРГІЙ ВАСИЛЬОВИЧ, БУТЕНКО ОЛЕКСАНДР АНАТОЛІЙОВИЧ, ТРІФОНОВ ІВАН ВОЛОДИМИРОВИЧ 3 ковша виконується одночасно при переміщені цих частин у назустріч одна до одній. Захоплення різних вантажів 26 (Фіг.4) виконується за допомогою ребристих накладок 19 та 20 при наближенні щелепи 9 до ковша за допомогою гідроциліндра 8. Наявність ребристих накладок 19 та 20 на щелепі 9 і ковші забезпечує надійне захоплення вантажів різної форми у поперечному перерізі - круглої, прямокутної або іншої. Канат 12 та амортизатор 13 фіксують положення вантажу 26, що забезпечує його надійне утримання. Фіксатор 15 та упор 17 обмежують відхід щелепи 9 від ковша. Це забезпечує скорочення тривалості робочого циклу екскаватора та підвищення його продуктивності. При розробці ґрунтів (Фіг.5) щелепа 9 та ківш з'єднані. Ґрунт заповнює внутрішні порожнини ще 63556 4 лепи 9 та ковша. У цьому випадку ківш працює за традиційною схемою обладнання зворотна лопата. При виконанні планувальних робіт щелепа 9 за допомогою гідроциліндра 8 відходить від ковша. При цьому виконання планувальних робіт здійснюється ріжучими зубцями 3. Таким чином, конструкція ковша забезпечує виконання різних видів будівельних робіт, зокрема надійне захоплювання та переміщення вантажів різної форми за рахунок фіксуючого пристрою. Джерела інформації: 1. Добронравов С.С. Строительные машины и оборудование. Справочник. - М.: Высш. шк., 1991, стр. 160, рис. 4.28. 2. Авторское свидетельство СССР №1719553, кл. Е02F 3/28, 1992. 5 Комп’ютерна верстка А. Рябко 63556 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
