Сушарка

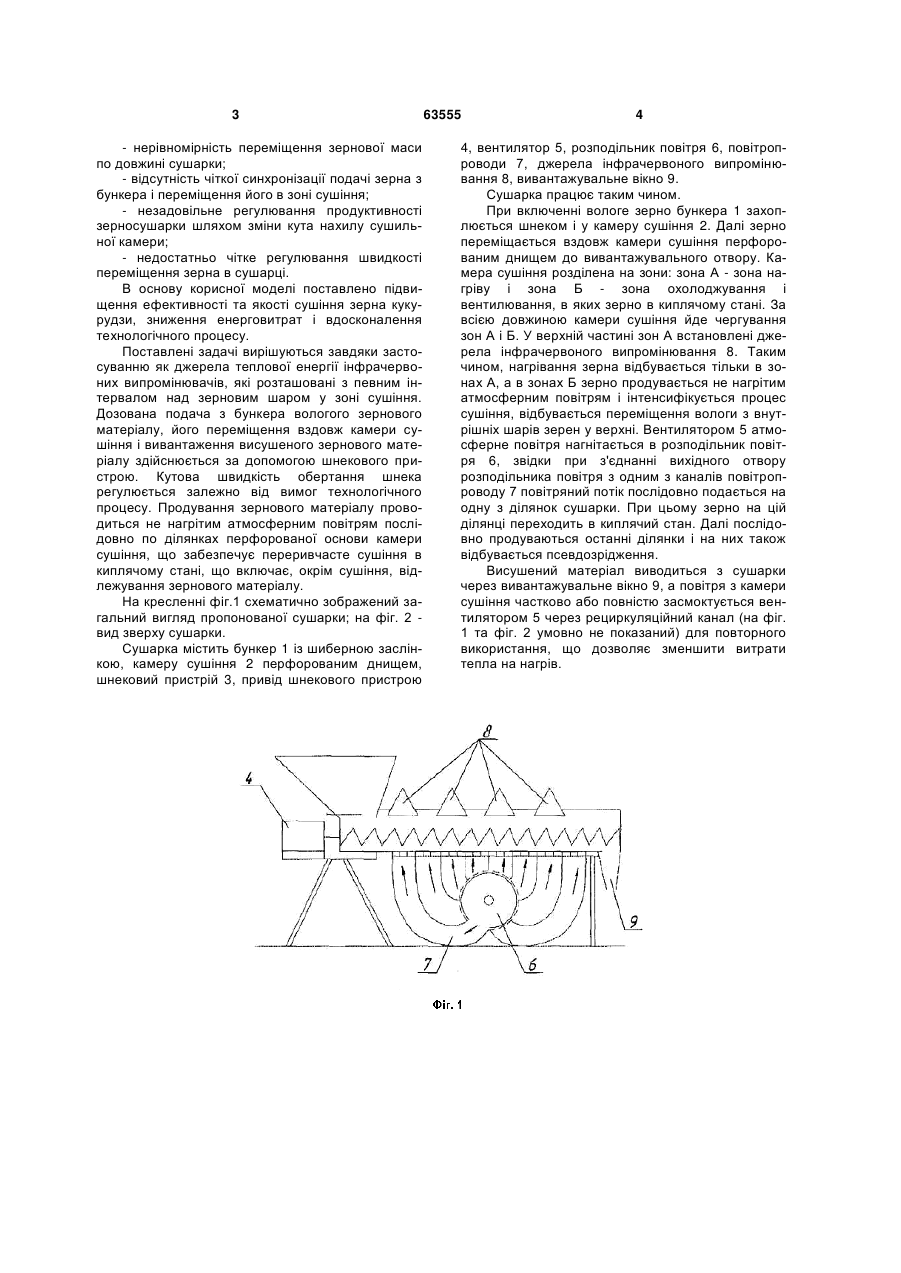

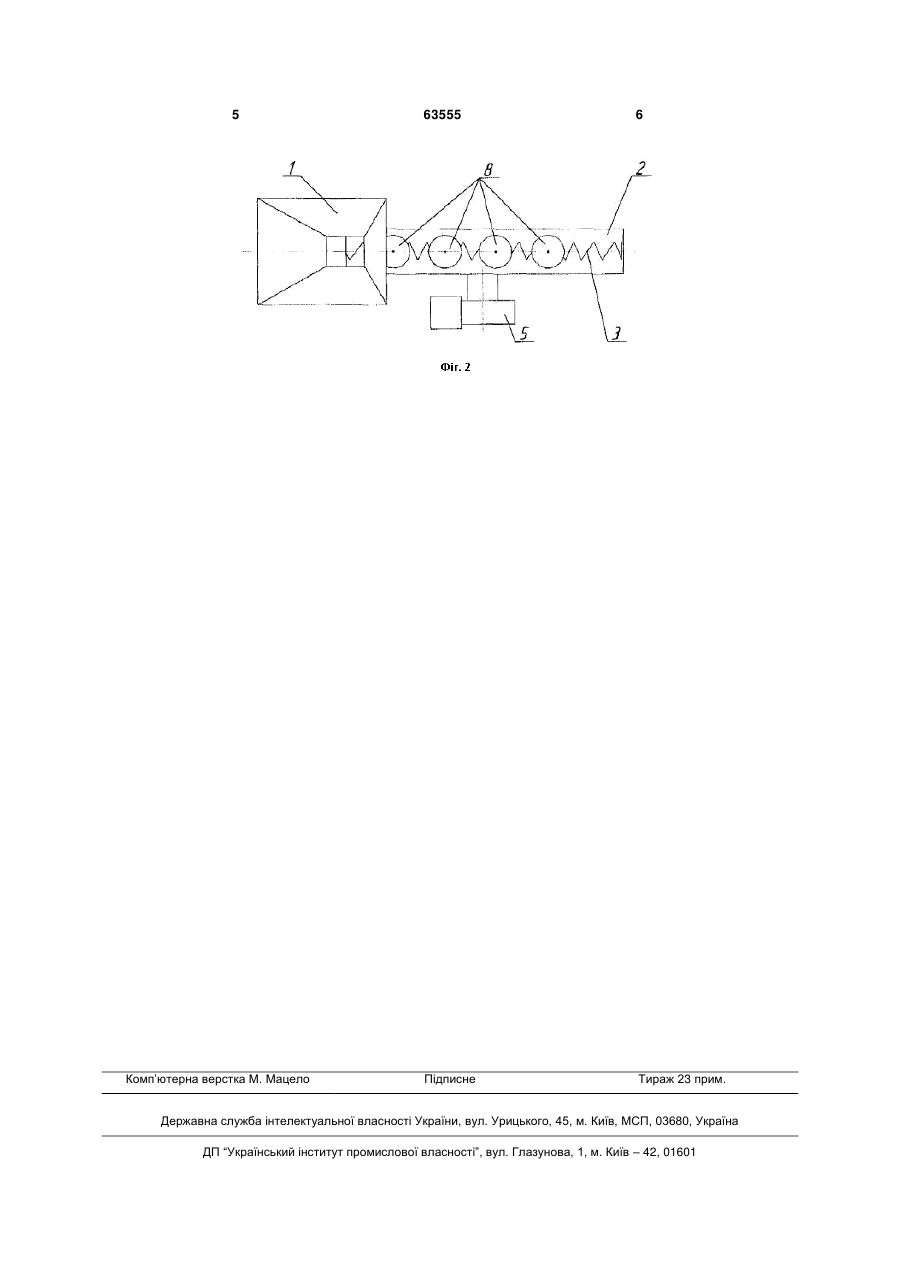

1. Сушарка, що включає бункер для вологого матеріалу, камеру сушіння з перфорованим днищем, розподілену на ділянки, вентилятор, розподільник повітря, систему повітряних каналів, що 3 - нерівномірність переміщення зернової маси по довжині сушарки; - відсутність чіткої синхронізації подачі зерна з бункера і переміщення його в зоні сушіння; - незадовільне регулювання продуктивності зерносушарки шляхом зміни кута нахилу сушильної камери; - недостатньо чітке регулювання швидкості переміщення зерна в сушарці. В основу корисної моделі поставлено підвищення ефективності та якості сушіння зерна кукурудзи, зниження енерговитрат і вдосконалення технологічного процесу. Поставлені задачі вирішуються завдяки застосуванню як джерела теплової енергії інфрачервоних випромінювачів, які розташовані з певним інтервалом над зерновим шаром у зоні сушіння. Дозована подача з бункера вологого зернового матеріалу, його переміщення вздовж камери сушіння і вивантаження висушеного зернового матеріалу здійснюється за допомогою шнекового пристрою. Кутова швидкість обертання шнека регулюється залежно від вимог технологічного процесу. Продування зернового матеріалу проводиться не нагрітим атмосферним повітрям послідовно по ділянках перфорованої основи камери сушіння, що забезпечує переривчасте сушіння в киплячому стані, що включає, окрім сушіння, відлежування зернового матеріалу. На кресленні фіг.1 схематично зображений загальний вигляд пропонованої сушарки; на фіг. 2 вид зверху сушарки. Сушарка містить бункер 1 із шиберною заслінкою, камеру сушіння 2 перфорованим днищем, шнековий пристрій 3, привід шнекового пристрою 63555 4 4, вентилятор 5, розподільник повітря 6, повітропроводи 7, джерела інфрачервоного випромінювання 8, вивантажувальне вікно 9. Сушарка працює таким чином. При включенні вологе зерно бункера 1 захоплюється шнеком і у камеру сушіння 2. Далі зерно переміщається вздовж камери сушіння перфорованим днищем до вивантажувального отвору. Камера сушіння розділена на зони: зона А - зона нагріву і зона Б - зона охолоджування і вентилювання, в яких зерно в киплячому стані. За всією довжиною камери сушіння йде чергування зон А і Б. У верхній частині зон А встановлені джерела інфрачервоного випромінювання 8. Таким чином, нагрівання зерна відбувається тільки в зонах А, а в зонах Б зерно продувається не нагрітим атмосферним повітрям і інтенсифікується процес сушіння, відбувається переміщення вологи з внутрішніх шарів зерен у верхні. Вентилятором 5 атмосферне повітря нагнітається в розподільник повітря 6, звідки при з'єднанні вихідного отвору розподільника повітря з одним з каналів повітропроводу 7 повітряний потік послідовно подається на одну з ділянок сушарки. При цьому зерно на цій ділянці переходить в киплячий стан. Далі послідовно продуваються останні ділянки і на них також відбувається псевдозрідження. Висушений матеріал виводиться з сушарки через вивантажувальне вікно 9, а повітря з камери сушіння частково або повністю засмоктується вентилятором 5 через рециркуляційний канал (на фіг. 1 та фіг. 2 умовно не показаний) для повторного використання, що дозволяє зменшити витрати тепла на нагрів. 5 Комп’ютерна верстка М. Мацело 63555 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
