Пристрій для екранування камер радіоелектронної апаратури
Формула / Реферат
Пристрій для екранування камер радіоелектронної апаратури, який містить двері, з'єднані з рамою, і контактні елементи, закріплені по контуру дверей, який відрізняється тим, що контактні елементи виконані гофрованими, в яких ширина гофр перевищує їх висоту, а їхня кількість більша чотирьох, і закріпленими одним кінцем по периметру до дверної рами ззовні, а другим - до рами камери зсередини, між гофрами вставлені пластини з пористого матеріалу з пружними властивостями, причому контактні елементи розміщені всередині порожнини рам.
Текст

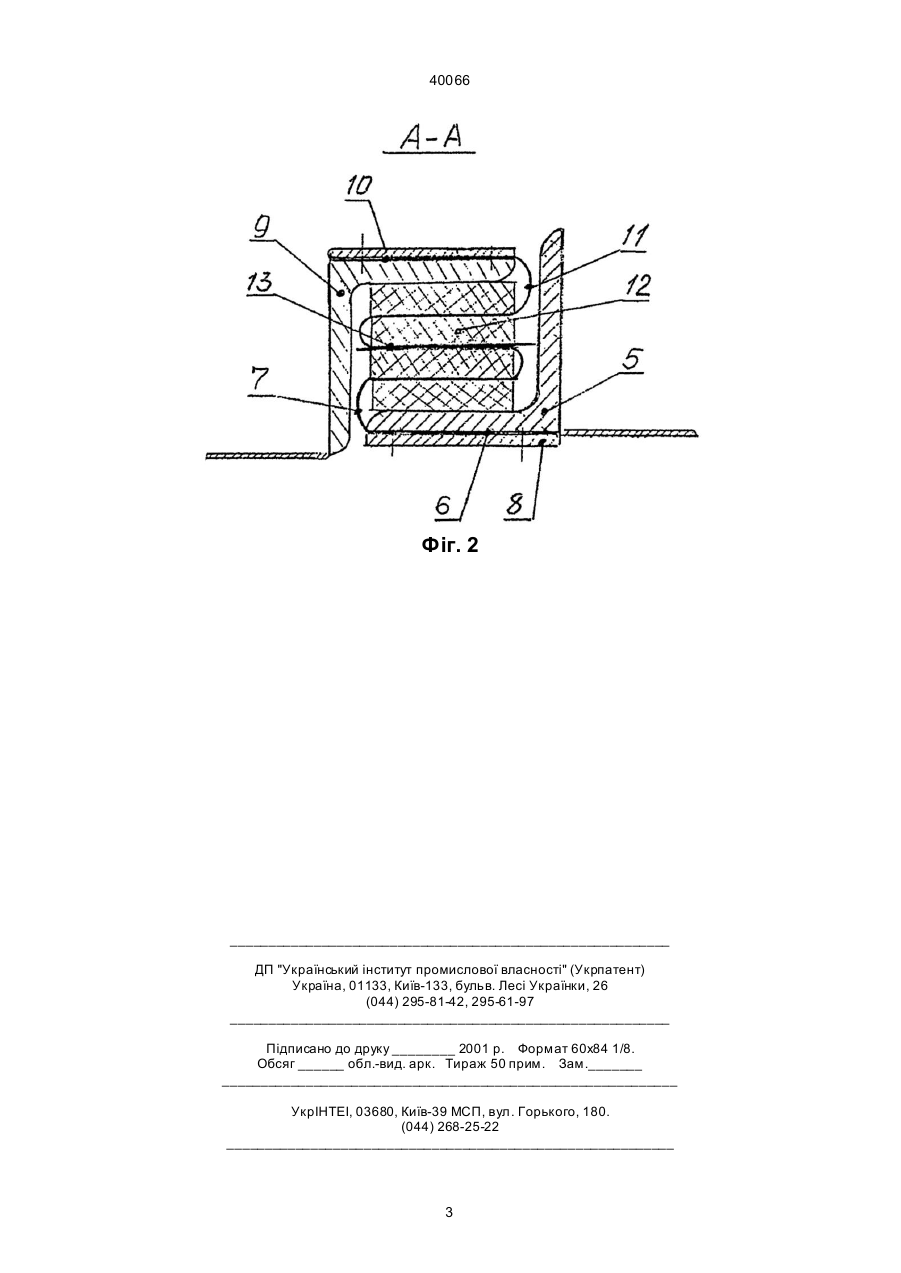

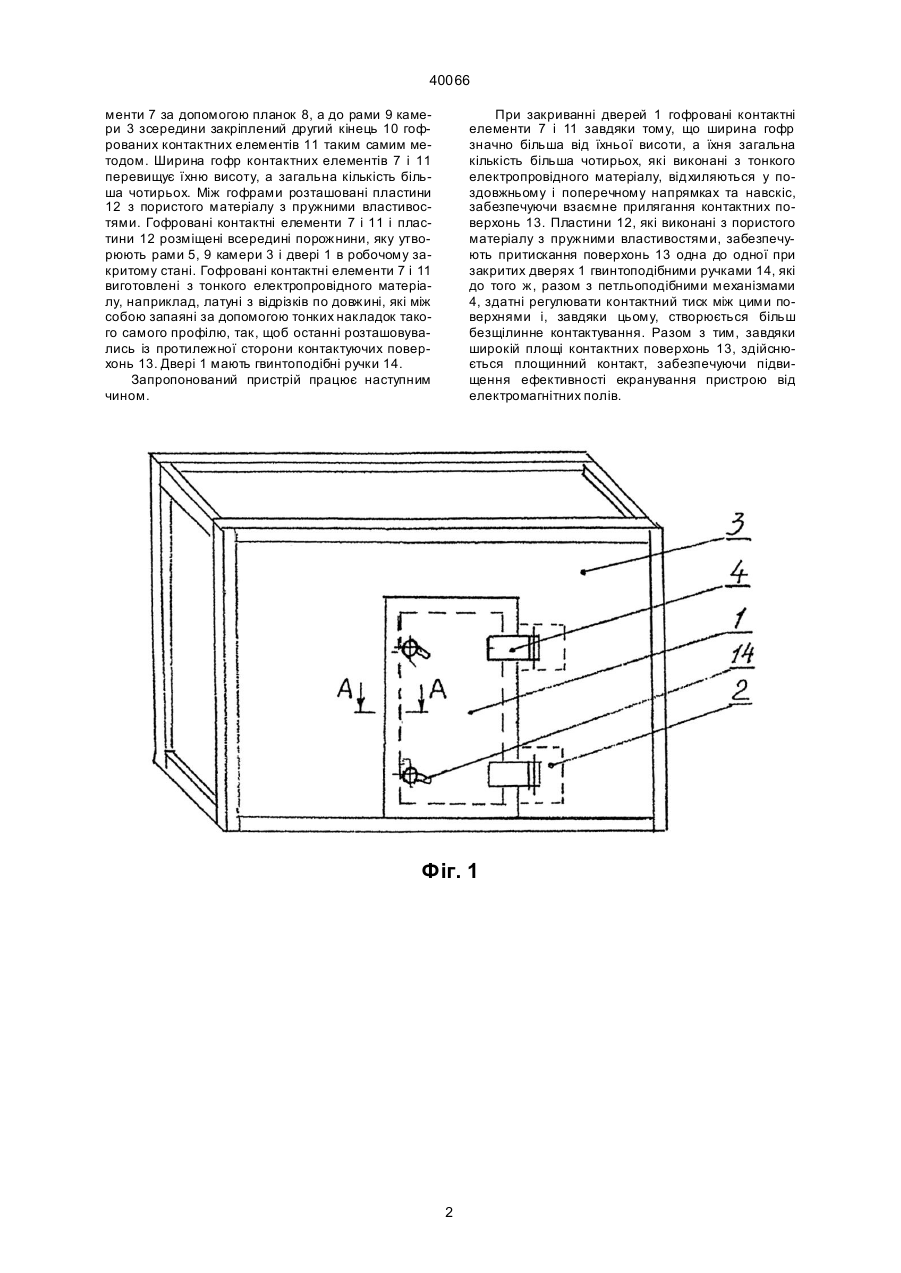

Пристрій для екранування камер радіоелектронної апаратури, який містить двері, з'єднані з 40066 менти 7 за допомогою планок 8, а до рами 9 камери 3 зсередини закріплений другий кінець 10 гофрованих контактних елементів 11 таким самим методом. Ширина гофр контактних елементів 7 і 11 перевищує їхню висоту, а загальна кількість більша чотирьох. Між гофрами розташовані пластини 12 з пористого матеріалу з пружними властивостями. Гофровані контактні елементи 7 і 11 і пластини 12 розміщені всередині порожнини, яку утворюють рами 5, 9 камери 3 і двері 1 в робочому закритому стані. Гофровані контактні елементи 7 і 11 виготовлені з тонкого електропровідного матеріалу, наприклад, латуні з відрізків по довжині, які між собою запаяні за допомогою тонких накладок такого самого профілю, так, щоб останні розташовувались із протилежної сторони контактуючих поверхонь 13. Двері 1 мають гвинтоподібні ручки 14. Запропонований пристрій працює наступним чином. При закриванні дверей 1 гофровані контактні елементи 7 і 11 завдяки тому, що ширина гофр значно більша від їхньої висоти, а їхня загальна кількість більша чотирьох, які виконані з тонкого електропровідного матеріалу, відхиляються у поздовжньому і поперечному напрямках та навскіс, забезпечуючи взаємне прилягання контактних поверхонь 13. Пластини 12, які виконані з пористого матеріалу з пружними властивостями, забезпечують притискання поверхонь 13 одна до одної при закритих дверях 1 гвинтоподібними ручками 14, які до того ж, разом з петльоподібними механізмами 4, здатні регулювати контактний тиск між цими поверхнями і, завдяки цьому, створюється більш безщілинне контактування. Разом з тим, завдяки широкій площі контактних поверхонь 13, здійснюється площинний контакт, забезпечуючи підвищення ефективності екранування пристрою від електромагнітних полів. Фіг. 1 2 40066 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for screening a chamber with electronics
Автори англійськоюBuk Nestor Ivanovych
Назва патенту російськоюУстройство для экранирования камеры с радиоэлектронной аппаратурой
Автори російськоюБук Нестор Иванович
МПК / Мітки
МПК: H05K 9/00
Мітки: камер, радіоелектронної, пристрій, апаратури, екранування
Код посилання
