Пристрій екранування гарячого металу на рольганзі штабового стану

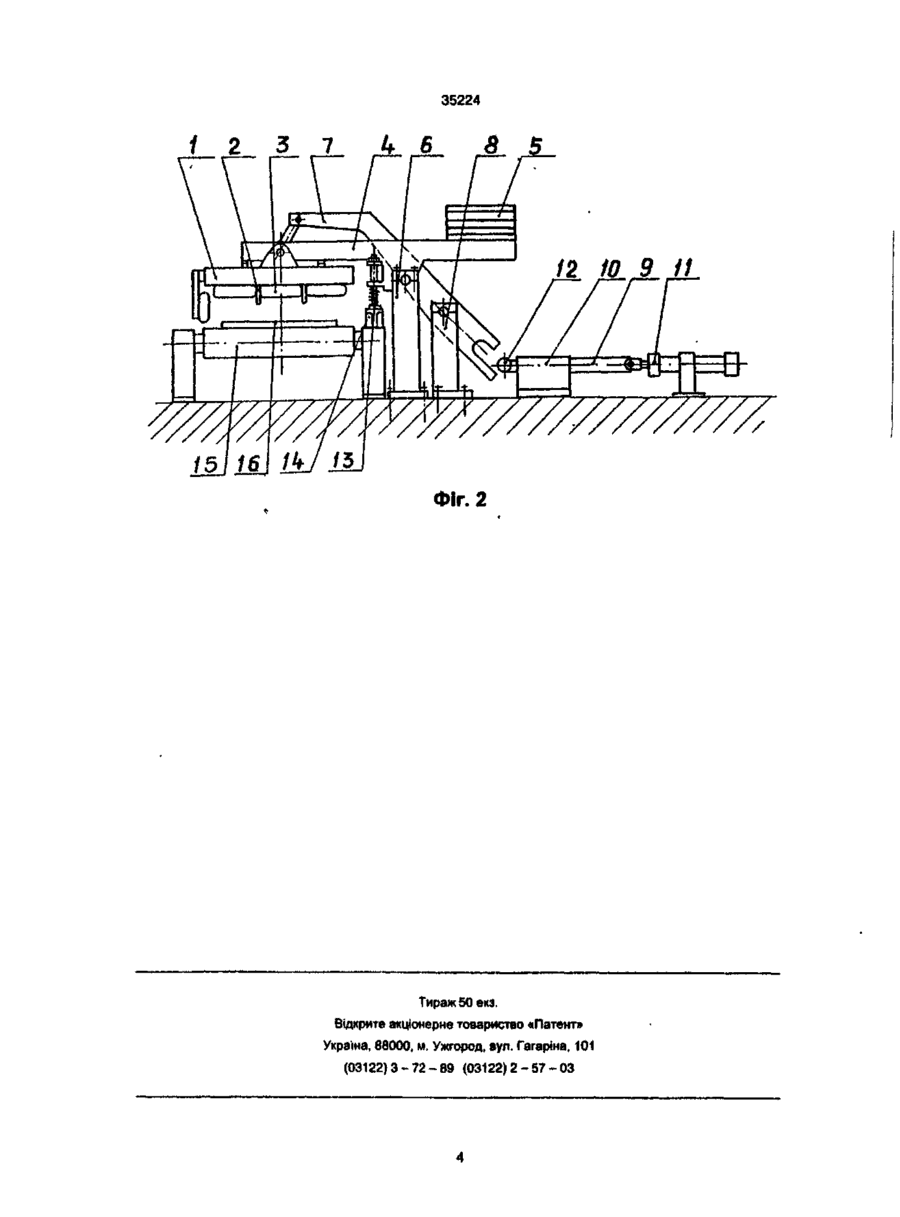

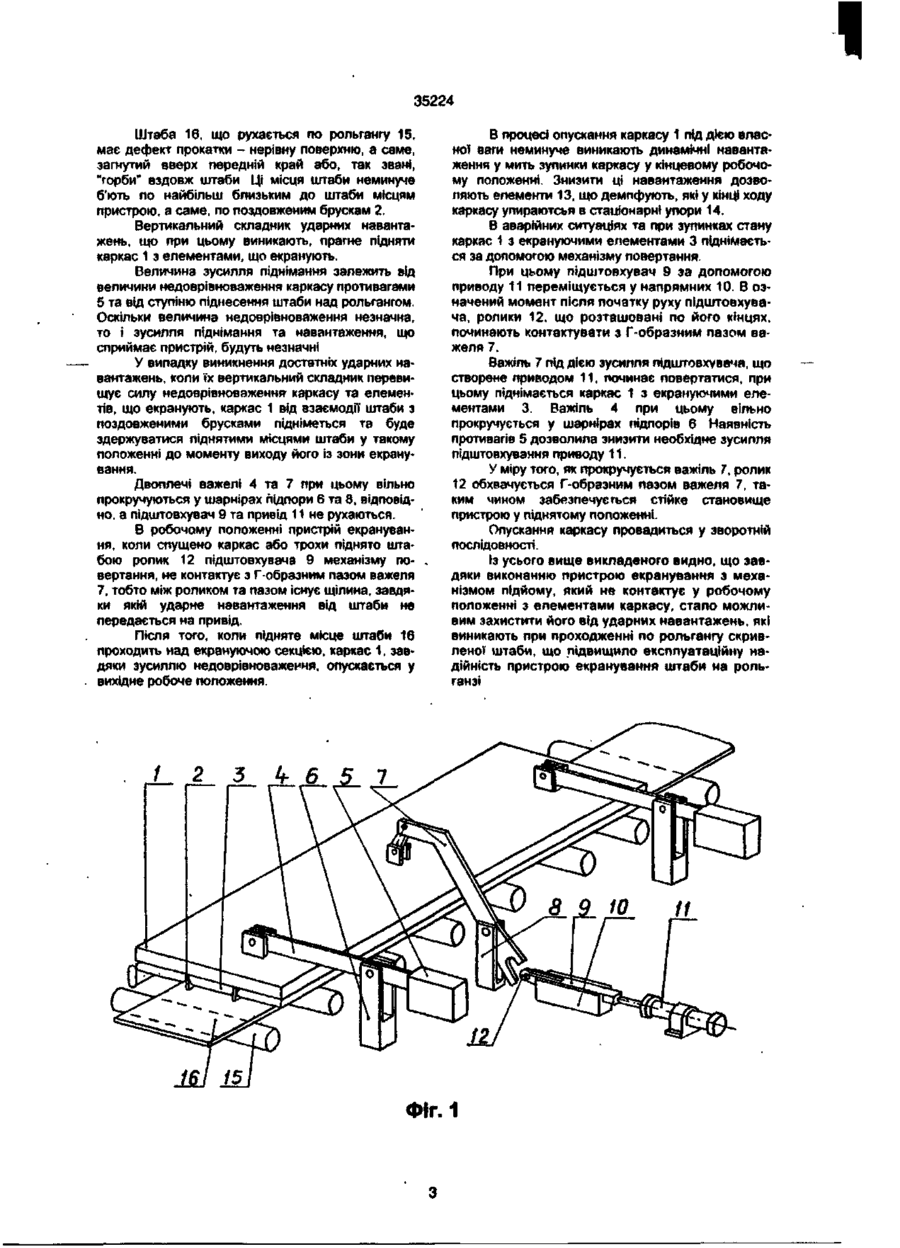

Пристрій екранування гарячого металу на рольганзі штабового стану, до складу якого входить каркас зі встановленими в ньому екранувальними елементами та лоздовженими брусками, Винахід належить до прокатного виробництва, а саме, до устаткування по зниженню збитків тепла металом на рольгангах штабових станів гарячої прокатки Відомо пристрій екранування гарячого металу на рольганзі штабового стану (по а. с. СРСР 1585044. В21В39/14, F28F9/20). Пристрій, складається із ряда ідентичних секцій, до складу кожної з них входить каркас з закріпленими екрануючими елементами. Для здійснення планових ремонтних робіт пристрій забезпечено приводним механізмом повертання каркасу з екрануючими елементами у прямовісній площині, який виконано у вигляді двоплечого важеля, один кінець якого з'єднано з каркасом, а другий - з приводом На каркасі з боку екрануючих елементів закріплено поздовжений брусок, призначений дпя сприйняття ударного навантаження, яке виникає від взаємодії трохи піднятих частин штабу, що рухається, та запобігає, тим самим, зруйнуванню екрануючих елементів. Недоліком такого пристрою є те, що при взаємодії ударних навантажень на поздовжен) бруски, вона передається на інші елементи, а саме, на привід повертання, що призводить до поламання деталей пристрою і, таким чином, до простоїв прокатного стану. Цей недолік частково усувається у пристрої екранування гарячого металу, патент Великобританії № 1603427, В21В15/00. котрий розташовано на підпорах та оснащено урівноваженими важільними противагами, а також механізм повертання каркасу з приводом, відрізняється тим, що механізм повертання каркасу виконано у вигляді двоплечого важеля, один кінець якого з'єднано з каркасом, а другий - вільний має Г-образний паз, крім того його оснащено підштовхувачем, один кінець якого з'єднано з приводом механізму повертання, а другий - вільний, виконано з можливістю взаємодії при повертанні каркасу з Г-образним пазом вище вказаного важеля, при цьому пристрій забезпечено елементами, що демпфують, встановленими таким чином, що у спущеному положенні вони взаємодіють зі стаціонарними підпорами. У цьому пристрої (див. кресл. 2 патента) кожна екрануюча секція складаєтсья з каркасу із закріпленими на ньому екрануючими елементами та поздовженими брусками, призначеними для захисту екрануючих елементів від впливу трохи піднятих частин штаби, що транспортується. Каркас жорстко пов'язано з підпорами, що шарнірно встановлені на нерухомих основинах і виконані у вигляді двоплечих важелей, на одному плечі яких закріплені екрануючі елементи, а на другому - противаги На спільному валу з підпорами між важелями встановлено привід повертання каркасу (наприклад, гідродвигун). Щоб захистити екранувальні елементи від пошкодження трохи піднятими частинами рухомої штаби, на каркасах встановлено поздовжені бруски. Пристрій забезпечено також засобами для запобігання передачі ударних навантажень рухомої штаби на привід повертання, який виконано у вигляді, переважно, датчиків тиску, з'єднаних з поздовженими брусками та гідродвигунами повертання. При доторканні рухомої штаби до брусків датчики тиску дають команду на включення гідродвигунів повертання Каркас піднімається, екрануючі елементи виходять із зони можливої взаємодії зі штабою. Недоліком такого пристрою є те, що у зв'язку з великою швидкістю транспортування штаби (до 5 м/с) та природної інерційності системи управління CM ю 35224 підйому каркасу виникають ударні навантаження, які не дозволяють повністю виключити нештатні ситуації, а саме, поламки шарнірів, ударні навантаження на привід, що знижує надійність роботи усього пристрою екранування гарячого металу. За прототип прийнято пристрій екранування гарячого металу на рольганзі за патентом Великобританії № 1603427 В основу винаходу покладене завдання створити пристрій екранування гарячого металу на рольганзі штабового стану, що має підвищену експлуатаційну надійність Поставлене завдання вирішене за рахунок технічного результату, який полягає в тому, що виключена можливість впливу ударних навантажень від трохи піднятих частин штаби на елементи приводу повертання каркасу. Для досягнення вище згаданого технічного результату пристрій екранування гарячого металу на рольганзі штабового стану, що складається з каркасу, в якому встановлені елементи, що екранують, та поздовжені бруски якого розміщено на опорах та оснащено урівноваженими важєльними противагами, а також механізму повертання каркасу з приводом, відповідно винаходу, механізм повертання каркасу виконано у вигляді двоплечого важеля, один кінець якого з'єднано з каркасом, а другий - вільний, має Г-образний паз, крім того його оснащено підштовхувачем, один кінець якого з'єднаний з приводом механізму повертання, а другий - вільний, виконаний з можливістю взаємодії, при повертанні каркасу з Г-образним пазом вище вказаного важеля, при цьому пристрій забезпечено елементами, що демпфують, встановленими таким чином, що у спущеному положенні вони взаємодіють зі стаціонарними підпорами. Між характерними ознаками винаходу та досягненим технічним результатом є причинно-спідчий зв'язок Завдяки тому, що механізм повертання пристрою екранування гарячого металу забезпечений підштовхувачем, один кінець якого з'єднано з приводом, а другий, що взаємодіє з Г-образним пазом двоплечого важеля механізму повертання, має можливість вільно виходити з контакту з Гобразним пазом у робочому стані (при спущеному каркасі), удари штаби об поздовжені бруски каркасу не передаються підштовхувачу та приводу, тому що в такому робочому положенні каркасу двоплечий важіль та підштовхувач не контактують, вони розташовані із зазором, що призводить до підвищення експлуатаційної надійності пристрою у цілому. Окрім цього, завдяки тому, що пристрій екранування гарячого металу забезпечено елементами, що демпфують, котрі встановлені з можливістю взаємодії' у спущеному положенні зі стаціонарними підпорами, стало можливим погашення ударних навантажень на шарнірні з'єднини підпорів каркасу, коли каркас повертається з екрануючими елементами із піднятого положення у опущене (робоче), а це звищує експлуатаційну надійність пристрою екранування гарячого металу. Виключення зі вказаної вище сукупності характерних ознаків хоча би одного з них не забезпечує отримання нової якості - підвищення експлуатаційно» надійності пристрою екранування гарячого металу на рольганзі штабового стану. Заявлений винахід невідомий з рівня техніки, тому він є новим. Запропоноване технічне рішення має винахідницький рівень, тому що надана конструкція пристрою екранування гарячого металу на рольганзі для фахівців не походить із рівня техніки. Заявлений винахід промислово придатний, тому що його технічне та технологічне виконання не надає труднощів на машинобудівних заводах, в тому числі і ЗАО "НКМЗ". По цьому рішенню опрацьовано ескізний проект пристрою екранування гарячого металу стану 1700 г.п. Маріупольського металургійного комбінату ім. Ілліча. Таким чином заявленому винаходу можна надати правової' охорони, тому що воно є новим, має винахідницький рівень та промислово придатний, отже відповідає усім критеріям винаходу. Винахід пояснюється кресленням, на яких зображено: На фіг. 1 - пристрій екранування гарячого металу на рольганзі штабового стану; На фіг 2 - вигляд пристрою збоку. Пристрій екранування гарячої штаби на рольганзі штабового стану складається з ряду секцій. Кожна секція, що екранує, виконана у вигляді каркасу 1 з розміщеними на нім поздовженими брусками 2 та елементами, що екранують 3. Каркас 1 шарнірно з'єднано з одним із плечей двоплечих важелей 4, на протилежних плечах котрих розташовані противаги 5. Двоплечі важелі 4 шарнірно встановлені на підпорах 6 Окрім того каркас 1 шарнірно з'єднано з одним із плечей двоплечого важеля 7 механізму повертання, який складається із двоплечого важеля 7, шарнірно встановленого на підпорах 8, підштовхувача 9, якого встановлено у напрямних 10, змонтованих на фундаменті приводу 11 поздовженого переміщення підштовхувача (наприклад, гідроциліндру). Одно з плечей двоплечого важеля 7 з'єднане з каркасом 1, а друге плече виконано у вигляді Г-образного пазу. Підштовхувач 9 оснащено роликом 12, розмір котрого менше за ширину Г-образного пазу важеля 7. Пристрій також забезпечено елементами, що демпфують 13 та стаціонарними підпорами 14, що встановлені на фундаменті під елементами, що демпфують Елементи, що демпфують 13 можуть бути розміщені, наприклад, на плечах важелей 4, котрі шарнірно з'єднані з каркасом 1. Вага противагів 5 обрані таким чином, що пристрій знаходиться у недоврівноваженому стані і під дією сили недоврівноваги каркасу з елементами, що екранують із піднятого положення намагається опуститися в робоче положення. Пристрій розміщено у безпосередній близькості до рольгангу 15, при цьому каркас 1 з екрануючими елементами 3 в робочому стані перебуває над гарячою штабою 16, що рухається по рольгангу 15. Пристрій працює таким чином: В робочому стані каркас 1 з елементами, що екранують 3 розташовуються над штабою 16, щоб забезпечити зниження теплозбитків штаби. I 35224 Штаба 16, що рухається по рольгангу 15, має дефект прокатки - нерівну поверхню, а саме, загнутий вверх передній край або, так звані, "горби" вздовж штаби Ці місця штаби неминуче б'ють по найбільш близьким до штаби місцям пристрою, а саме, по поздовженим брускам 2. Вертикальний складник ударних навантажень, що при цьому виникають, прагне підняти каркас 1 з елементами, що екранують. Величина зусилля піднімання залежить від величини недоврівноваження каркасу противагами 5 та від ступіню піднесення штаби над рольгангом. Оскільки величина недоврівноваження незначна, то і зусилля піднімання та навантаження, що сприймає пристрій, будуть незначні У випадку виникнення достатніх ударних навантажень, коли їх вертикальний складник перевищує силу недоврівноваження каркасу та елементів, що екранують, каркас 1 від взаємодії штаби з поздовженими брусками підніметься та буде здержуватися піднятими місцями штаби у такому положенні до моменту виходу його із зони екранування. Двоплечі важелі 4 та 7 при цьому вільно прокручуються у шарнірах підпори 6 та 8. відповідно, а підштовхувач 9 та привід 11 не рухаються. В робочому положенні пристрій екранування, коли спущено каркас або трохи піднято штабою ролик 12 підштовхувача 9 механізму повертання, не контактує з Г-образним пазом важеля 7, тобто між роликом та пазом існує щілина, завдяки якій ударне навантаження від штаби не передається на привід. Після того, коли підняте місце штаби 16 проходить над екрануючою секцією, каркас 1, завдяки зусиллю недоврівноваження, опускається у вихідне робоче положення. В процесі опускання каркасу 1 під дією власної ваги неминуче виникають динамічні навантаження у мить зупинки каркасу у кінцевому робочому положенні. Знизити ці навантаження дозволяють елементи 13, що демпфують, які у кінці ходу каркасу упираютсья в стаціонарні упори 14. В аварійних ситуаціях та при зупинках стану каркас 1 з екрануючими елементами 3 піднімається за допомогою механізму повертання. При цьому підштовхувач 9 за допомогою приводу 11 переміщується у напрямних 10. В означений момент після початку руху підштовхувача, ролики 12. що розташовані по його кінцях, починають контактувати з Г-образним лазом важеля 7. Важіль 7 під дією зусилля підштовхувача, що створене приводом 11, починає повертатися, при цьому піднімається каркас 1 з екрануючими елементами 3. Важіль 4 при цьому вільно прокручується у шарнірах підпорів 6 Наявність противагів 5 дозволила знизити необхідне зусилля підштовхування приводу 11. У міру того, як прокручується важіль 7, ролик 12 обхвачується Г-образним пазом важеля 7, таким чином забезпечується стійке становище пристрою у піднятому положенні. Опускання каркасу провадиться у зворотній послідовності. Із усього вище викладеного видно, що завдяки виконанню пристрою екранування з механізмом підйому, який не контактує у робочому положенні з елементами каркасу, стало можливим захистити його від ударних навантажень, які виникають при проходженні по рольгангу скривленої штаби, що підвищило експлуатаційну надійність пристрою екранування штаби на рольганзі З. 9 Ш_ Фіг. 1 11 35224 / 2 3 7 4 6 5 5 Фіг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 66000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
